In diesem Artikel betrachten wir den Chevrolet Monte Carlo der fünften Generation, der von 1995 bis 1999 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Chevrolet Monte Carlo 1995, 1996, 1997, 1998 und 1999 , um Informationen über die Position der Sicherungsplatten zu erhalten Im Auto erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet Monte Carlo 1995-1999
Die Sicherung des Zigarettenanzünders / der Steckdose ist die Sicherung №1 (Instrumententafel und Konsolen-Zigarettenanzünder) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens
Instrumententafel
Der Sicherungskasten befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.

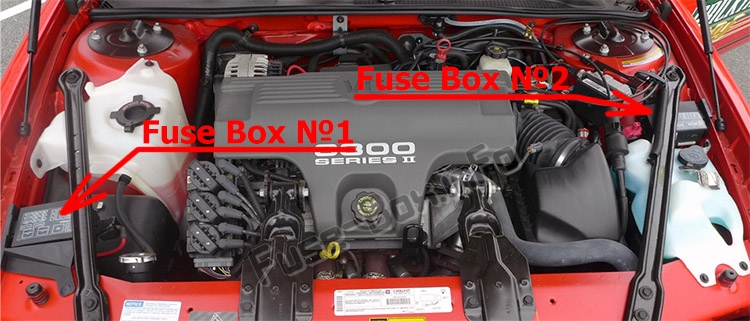

Motorraum
Im Motorraum befinden sich zwei Blöcke, einer auf der Beifahrerseite und der andere auf der Fahrerseite.
Sicherungskastendiagramme
ad vertisements
1995

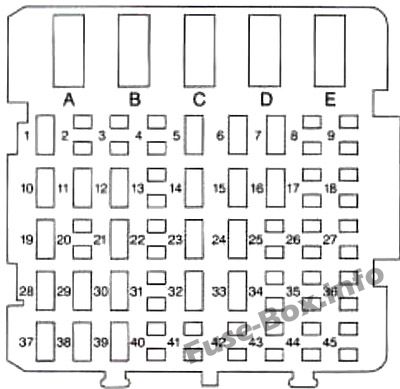

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1995)
| № | Beschreibung |
|---|---|
| 1 | CIGAR LIGHTER – Instrumententafel und Konsolen-Zigarettenanzünder |
| 5 | GEFAHRENBLINKER |
| 10 | I / P ELECTRONICS BATTERY FEED – Glockenspielmodul, elektronisches Bremssteuermodul (EBCM), Diebstahlschutzmodul, Radio |
| 11 | AIR BAG # 2 – Sensor- und Diagnosemodul (SDM), Starterrelais |
| 12 | Diebstahlschutz – Diebstahlschutzmodul |
| 14 | HLK-Gebläsemotor – Gebläsemotorrelais |
| 15 | HVAC # 1 – Lufttemperaturventilmotor, Tagfahrleuchtenmodul (mit DRL), HLK-Steuerbaugruppe, Multifunktionshebel-Tempomatschalter |
| 16 | REAR DEFOG – Heckscheiben-Defogger-Schalter der HLK-Steuerbaugruppe |
| 19 | ER ZUBEHÖR # 1– Türverriegelungsschalter |
| 21 | AIR BAG # 1 – Sensor- und Diagnosemodul (SDM) |
| 23 | STOPLAMPS – TCC / Bremsschalter |
| 24 | HVAC # 2 – HVAC-Steuerbaugruppe, Magnetbox |
| 28 | CTSY-LAMPEN – Kosmetikspiegel, Defogger-Relais, I / P-Fachlampe, Kofferraum-Innenleuchte, Header-Innen- und Leselampe, US-beleuchteter Rückspiegel, Innenleuchte |
| 29 | WISCHER – Wischerschalter |
| 30 | DREHSIGNAL – Blinker |
| 32 | NETZSCHLÖSSER – Türverriegelungsrelais, Empfänger für schlüssellosen Zugang |
| 33 | ABS – Elektronisches Bremssteuermodul (EBCM), ABS-Relais |
| 38 | RADIO – Radio |
| 39 | I / P ELECTRONICS IGNITION FEED – Scheinwerferschalter, Tempomat-Abschaltschalter, Sensor- und Diagnosemodul (SDM), TCCBrake-Schalter, Kombiinstrument, Glockenspielmodul, Keyless-Entry-Empfänger, Tagfahrlichtmodul (mit DRL) |
| Leistungsschalter | |
| C. | Power Windows |
| D. | Power Sitze |
ad vertisements

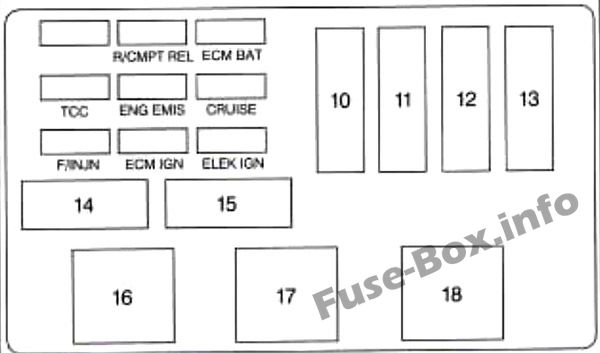

Sicherungskasten im Motorraum №1 (Beifahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №1 (1995)
| Name / № | Beschreibung |
|---|---|
| R / CMPT REL | Remote Trunk Release |
| ECM BAT | Antriebsstrang-Steuermodul (PCM), Kraftstoffpumpe / Öldruckschalter, Kraftstoffpumpenrelais, Lüfter-Relais Nr. 1 |
| TCC | Automatikgetriebe, Getriebebereichsschalter (nur Fahrgestellnummer M) |
| ENG EMIS | Generator, DEGR-Ventil (Digital Exhaust Recirculation), Spülventilmagnet für Verdunstungsemissionen (EVAP), beheizter Sauerstoffsensor, Lüfter-Relais Nr. 2, A / C-CMPR-Relais (nur VIN M) |
| KREUZFAHRT | Tempomat, A / C CMPR-Relais (nur VIN X) |
| F / INJN | Einspritzdüsen, hochauflösender 24X Kurbelwellen-Positionssensor, Nockenwellen-Positionssensor |
| ECM IGN | Antriebsstrang-Steuermodul (PCM), Luftmassenmesser (MAF) (nur Fahrgestellnummer X) |
| ELEK IGN | Steuermodul für elektronische Zündung (EI) |
| 10 | I / P-Sicherungsblock |
| 11 | FAN CONT # 1 Relais |
| 12 | Beifahrerseitiges unterirdisches elektrisches Zentrum und I / P-Sicherungsblöcke: Sicherungen 5, 14, 23 und 32 |
| 13 | FAN CONT # 2 Relais und I / P-Sicherungsblock: Sicherung 16, Leistungsschalter „D“ |
| 14 | BENZINPUMPE |
| 15 | A / C CMPR |
| 16 | LÜFTER WEITER 2 – Sekundärer Lüfter (Beifahrerseite) |
| 17 | FAN CONT # 1– Primärer Lüfter (Fahrerseite) |
| 18 | Nicht benutzt |
ad vertisements
Sicherungskasten im Motorraum №2 (Fahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №2 (1995)
| Name / № | Verwendung |
|---|---|
| NEBEL LPS | Nebelscheinwerfer |
| PARK LPS | Scheinwerferschalter |
| HORN | Horn Relais, Underhood Lampe |
| VAR P / S. | EVO-Lenkung |
| 10 | IGN SW2 – VP Sicherungsblock: PWR WDO und Leistungsschalter „D“; Beifahrerseitiges elektrisches Zentrum für Unterbau: TCC- und ENG-EMIS-Sicherungen |
| 11 | IGN SW1 – VP Sicherungsblock: Funk-, Scheibenwischer-, HLK-, ABS- und Blinkersicherungen; Beifahrerseitiges unterirdisches elektrisches Zentrum: F / IJN-, ECM IGN- und ELEK IGN-Sicherungen |
| 12 | HD LPS – Leistungsschalter zum Scheinwerferschalter |
| 13 | ABS – ABS-Relais |
| Relais | |
| 14 | ABS – Antiblockiersystem |
| 15 | NEBEL LPS |
| 16 | HORN |
1996
ad vertisements

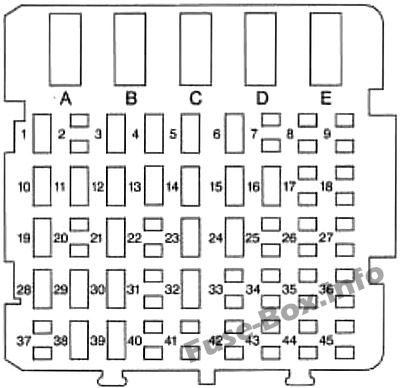

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1996)
| № | Beschreibung |
|---|---|
| 1 | CIGAR LIGHTER – Instrumententafel und Konsolen-Zigarettenanzünder |
| 3 | DRL MDL |
| 4 | HVAC # 2 – HVAC-Steuerbaugruppe, Soloneid-Box |
| 5 | GEFAHRENBLINKER |
| 6 | STROMZUBEHÖR 2 – Schiebedach-Steuereinheit |
| 10 | I / P ELECTRONICS BATTERY FEED – Glockenspielmodul, elektronisches Bremssteuermodul (EBCM), Diebstahlschutzmodul, Radio |
| 11 | ANLASSERRELAIS |
| 12 | Diebstahlschutz – Diebstahlschutzmodul |
| 13 | ABS – Elektronisches Bremssteuermodul (EBCM), ABS-Relais |
| 14 | HLK-Gebläsemotor – Gebläsemotorrelais |
| 15 | HVAC # 1 – Lufttemperaturventilmotor, Tagfahrleuchtenmodul (mit DRL), HLK-Steuerbaugruppe, Multifunktionshebel-Tempomatschalter |
| 16 | REAR DEFOG – Heckscheiben-Defogger-Schalter der HLK-Steuerbaugruppe |
| 19 | NETZZUBEHÖR Nr. 1– Kofferraum-Innenleuchte, Türverriegelungsschalter, Netzspiegelschalter |
| 21 | AIR BAG – Airbagsystem |
| 23 | STOPLAMPS – TCC / Bremsschalter |
| 24 | TEMPOMAT |
| 28 | CTSY-LAMPEN – Kosmetikspiegel, Defogger-Relais, I / P-Fachlampe, Header-Höflichkeits- und Leselampe, I / S-beleuchteter Rückspiegel, Domleuchte |
| 29 | WISCHER – Wischerschalter |
| 30 | DREHSIGNAL – Blinker |
| 32 | NETZSCHLÖSSER – Türverriegelungsrelais, Empfänger für schlüssellosen Zugang |
| 38 | RADIO – Radio, Lenkrad-Funkschalter |
| 39 | I / P ELECTRONICS IGNITION FEED – Scheinwerferschalter, Tempomat-Abschaltschalter, Sensor- und Diagnosemodul (SDM), TCC / Bremsschalter, Kombiinstrument, Glockenspielmodul, Keyless-Entry-Empfänger |
| Leistungsschalter | |
| C. | Power Windows |
| D. | Power Sitze |
ad vertisements

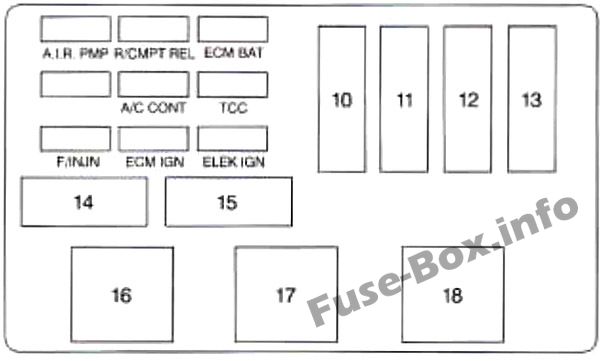

Sicherungskasten im Motorraum №1 (Beifahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №1 (1996)
| Name / № | Beschreibung |
|---|---|
| AIR PMP | Luftrelais |
| R / CMPT REL | Remote Trunk Release, Rückfahrscheinwerfer |
| ECM BAT | Antriebsstrang-Steuermodul (PCM), Kraftstoffpumpe, Kraftstoffpumpenrelais, Lüfter-Relais Nr. 1 |
| A / C CONT | A / C CMPR-Relais (nur VIN M) |
| TCC | Automatikgetriebe, Getriebebereichsschalter (nur Fahrgestellnummer M) |
| F / INJN | Einspritzdüsen |
| ECM IGN | Antriebsstrang-Steuermodul (PCM), Luftmassenmesser (nur VIN X), AGR, CCP, Sauerstoffsensor, VAC CAN SW, Lüfter Nr. 2-Relais |
| ELEK IGN | Steuermodul für elektronische Zündung (EI) |
| 10 | I / P-Sicherungsblock |
| 11 | FAN CONT # 1 Relais |
| 12 | Beifahrerseitiges unterirdisches elektrisches Zentrum und I / P-Sicherungsblöcke: Sicherungen 5, 14, 23 und 32 |
| 13 | FAN CONT # 2 Relais und I / P-Sicherungsblock: Sicherung 16, Leistungsschalter „D“ |
| Relais | |
| 14 | BENZINPUMPE |
| 15 | A / C CMPR |
| 16 | LÜFTER WEITER 2 – Sekundärer Lüfter (Beifahrerseite) |
| 17 | FAN CONT # 1– Primärer Lüfter (Fahrerseite) |
| 18 | Zündrelais |
ad vertisements

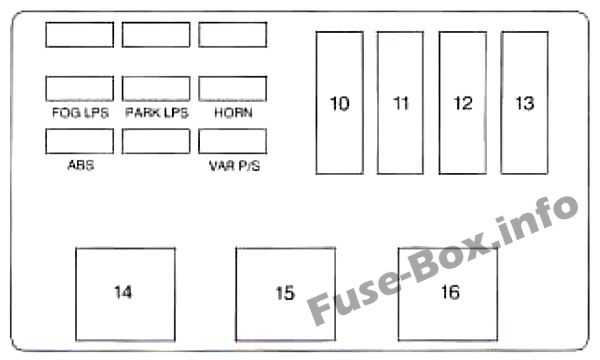

Sicherungskasten im Motorraum №2 (Fahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №2 (1996)
| Name / № | Verwendung |
|---|---|
| NEBEL LPS | Nebelscheinwerfer |
| PARK LPS | Scheinwerferschalter |
| HORN | Horn Relais, Underhood Lam |
| VAR P / S. | Lenkung |
| Abs | Antiblockiersystem |
| 10 | IGN SW2 – VP Sicherungsblock: PWR WDO und Leistungsschalter „D“; Beifahrerseitiges elektrisches Zentrum für Unterbau: TCC- und ENG-EMIS-Sicherungen |
| 11 | IGN SW1 – VP Sicherungsblock: Funk-, Scheibenwischer-, HLK-, ABS- und Blinkersicherungen; Beifahrerseitiges unterirdisches elektrisches Zentrum: F / IJN-, ECM IGN- und ELEK IGN-Sicherungen |
| 12 | HD LPS – Leistungsschalter zum Scheinwerferschalter |
| 13 | ABS – ABS-Relais |
| Relais | |
| 14 | ABS – Antiblockiersystem |
| 16 | HORN |
1997
ad vertisements

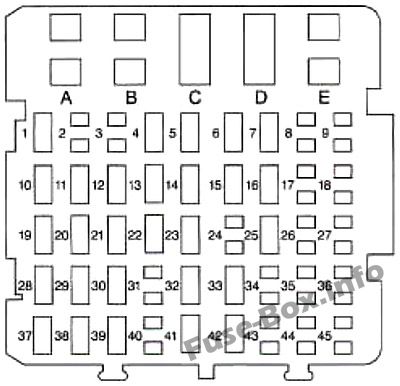

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1997)
| № | Beschreibung |
|---|---|
| 1 | CIGAR LIGHTER – Instrumententafel und Konsolen-Zigarettenanzünder |
| 4 | Magnetbox der WAC-WAC-Steuerbaugruppe, Mischmotor, DRL-Modul, HLK-Steuerkopf, Gebläsesteuerungsschalter |
| 5 | GEFAHRENBLINKER |
| 6 | RH SPOT LAMP (SEO) |
| 10 | UP ELECTRONICS BATTERY FEED – Glockenspielmodul, elektronisches Bremssteuermodul (EBCM), Diebstahlschutzmodul, Radio, ALDL |
| 11 | ANLASSERRELAIS |
| 12 | Diebstahlschutz – Diebstahlschutzmodul |
| 13 | ABS – Elektronisches Bremssteuermodul (EBCM), ABS-Relais |
| 14 | HLK-Gebläsemotor – Gebläsemotorrelais |
| 15 | LH SPOT LAMP (SEO) |
| 19 | STROMZUBEHÖR (Stromversorgung) #l – Türverriegelungsschalter, Kofferraum-Innenleuchte, O / S-Spiegelschalter |
| 20 | POWER ACCESSORY # 2– (Schiebedach) Steuereinheit |
| 21 | AIR BAG – Airbagsystem |
| 22 | CRUISE CONTROL – Tempomat-Abschaltschalter |
| 23 | STOPLAMPS – TCC / Bremsschalter |
| 25 | ENGLISWMETRIC (SEO) |
| 28 | CTSY-LAMPEN – Kosmetikspiegel, IP-Fachlampe, Header-Höflichkeits- und Leselampe, US-beleuchteter Rückspiegel, Domleuchte |
| 29 | WISCHER – Wischerschalter |
| 30 | DREHSIGNAL – Blinker |
| 32 | NETZSCHLÖSSER – Türverriegelungsrelais, Empfänger für schlüssellosen Zugang |
| 33 | DRL-MODUL |
| 37 | HINTERER DEFOG – HLK-Steuerbaugruppe Heckscheiben-Defogger-Schalter |
| 38 | RADIO – Radio, Lenkrad-Funkschalter, Leistungsabfall |
| 39 | I / P ELECTRONICS IGNITION FEED – Scheinwerferschalter, TCCBrake-Schalter, Kombiinstrument, Glockenspielmodul, Keyless-Entry-Empfänger, BTSI SwitchUnderhood Electrical Center – Beifahrerseite |
| 41 | POWER DROP |
| 42 | VERBESSERTES EVAP. MAGNET |
| Leistungsschalter | |
| C. | Power Windows |
| D. | Power Sitze |
ad vertisements
Sicherungskasten im Motorraum №1 (Beifahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №1 (1997)
| Name / № | Beschreibung |
|---|---|
| R / CMPT REL | Remote Trunk Release, Rückfahrscheinwerfer |
| PCM BAT | Antriebsstrang-Steuermodul (PCM), Kraftstoffpumpe, Kraftstoffpumpenrelais, Lüftersteuerung Nr. 1 und Relais Nr. 2 |
| A / C CONT | A / C CMPR-Relais (nur VIN M) |
| TRANS | Automatikgetriebe, Getriebebereichsschalter (nur Fahrgestellnummer M) |
| F / INJN | Einspritzdüsen |
| PCM IGN | Antriebsstrang-Steuermodul (PCM), Luftmassenmesser (nur VIN X), AGR, CCP, Sauerstoffsensor, Vakuumbehälterschalter |
| ELEK IGN | Steuermodul für elektronische Zündung (EI) |
| 10 | I / P-Sicherungsblock |
| 12 | Beifahrerseitiges elektrisches Zentrum unter der Motorhaube, FPMP-Relais, Lüfter Nr. I und Nr. 2, Zündrelais, P / N-Schalter |
| 13 | FAN CONT # 1 Relais |
| Relais | |
| 14 | BENZINPUMPE |
| 15 | A / C CMPR |
| 16 | LÜFTER WEITER 2 – Sekundärer Lüfter (Beifahrerseite) |
| 17 | FAN CONT # 1– Primärer Lüfter (Fahrerseite) |
| 18 | Zündrelais |
ad vertisements

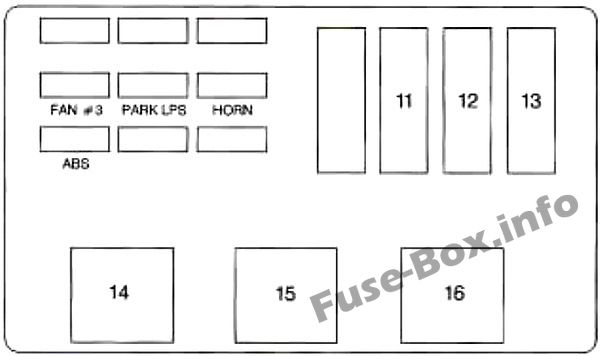

Sicherungskasten im Motorraum №2 (Fahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №2 (1997)
| Name / № | Verwendung |
|---|---|
| LÜFTER # 3 | FAN CONT # 3 Relais |
| PARK LPS | Scheinwerferschalter |
| HORN | Horn Relais, Underhood Lampe |
| Abs | Antiblockiersystem |
| 11 | IGN SW1 – I / P-Sicherungsblock: Funk-, Scheibenwischer-, HLK-, ABS- und Blinkersicherungen PWR WDO und Leistungsschalter D; Elektrisches Zentrum auf der Beifahrerseite: F / IJN-, ECM IGN-, TCC-, ENG EMIS- und ELEK IGN-Sicherungen |
| 12 | HD LPS – Leistungsschalter zum Scheinwerferschalter |
| 13 | ABS – ABS-Relais |
| Relais | |
| 14 | ABS – Antiblockiersystem |
| 15 | LÜFTER WEITER 3 – Sekundärer Lüfter (Beifahrerseite) |
| 16 | HORN |
1998, 1999
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1998, 1999)
| № | Beschreibung |
|---|---|
| 1 | CIGAR LIGHTER – Instrumententafel und Konsolen-Zigarettenanzünder |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | HVAC – Magnetbox für HLK-Steuerbaugruppe, Mischmotor, DRL-Modul, HLK-Steuerkopf, Defogger-Relais, (SEO) digitaler Tachometer |
| 5 | Gefahrenblitz |
| 6 | RH Spot Lampe (SEO |
| 7 | Anlasserrelais |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | I / P-Elektronikbatterie – Glockenspielmodul, elektronisches Bremssteuermodul (EBCM), Diebstahlschutzmodul, Radio DL |
| 11 | Power Zubehör # 2 – Schiebedach Control Unit, (SEO) Zubehör Feed |
| 12 | Diebstahlschutz / PCM – Diebstahlschutzmodul, Antriebsstrang-Steuermodul, (PCM) IGN-System. Relais |
| 13 | ABS – Elektronisches Bremssteuermodul (EBCM), ABS-Relais |
| 14 | HLK-Gebläsemotor – Gebläsemotorrelais |
| 15 | LH Spot Lampe (SEO) |
| 16 | Lenkradsteuerung # 1 – Lenkrad-Funksteuerungsbeleuchtung |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 19 | Power-Zubehör Nr. 1 – Türverriegelungsschalter, Kofferraum-Innenleuchte, O / S-Spiegelschalter, (SEO) Notfahrzeug-Heckraum-Deckellampe oder Fensterlampen |
| 20 | Lenkradsteuerung # 2 – Lenkrad-Funksteuerung |
| 21 | Airbag – Airbagsystem |
| 22 | Tempomat – Tempomat-Abschaltschalter, Tempomatmodul, Blinker-Tempomatschalter |
| 23 | Bremslichter – Bremslichtschalter (Bremse) |
| 24 | Nicht benutzt |
| 25 | Englisch / Metrisch (SEO) |
| 26 | Nicht benutzt |
| 27 | Nicht benutzt |
| 28 | CTSY-Lampen – Kosmetikspiegel, I / P-Fachlampe, US-beleuchteter Rückspiegel, Domleuchte |
| 29 | WISCHER – Wischerschalter |
| 30 | DREHSIGNAL – Blinker |
| 31 | Nicht benutzt |
| 32 | Power Locks – Türverriegelungsrelais, Remote Keyless Entry Receiv |
| 33 | DRL MDL – Tagfahrleuchtenmodul, (SEO) Zubehörschalter |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | Nicht benutzt |
| 37 | Heckdefog – Relais für Heckfenster-Defogger-Schalter |
| 38 | Radio – Radio, Stromausfall |
| 39 | I / P Electronics Zündspeisung – Scheinwerferschalter, Kombiinstrument, Glockenspielmodul, Keyless Entry Receiver, Bremslichtschalter (TCC und BTSI) (SEO) Zubehörschalter |
| 40 | Nicht benutzt |
| 41 | Stromausfall |
| 42 | Evap. Sol. – EVAP-Magnetventil (Evaporation Emissions) |
| 43 | Nicht benutzt |
| 44 | Nicht benutzt |
| 45 | Nicht benutzt |
| Leistungsschalter | |
| EIN | Nicht benutzt |
| B. | Nicht benutzt |
| C. | Power Windows |
| D. | Power Sitze |
| E. | Nicht benutzt |
ad vertisements
Sicherungskasten im Motorraum №1 (Beifahrerseite)
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №1 (1998, 1999)
| Name / № | Beschreibung |
|---|---|
| R / CMPT REL | Fernentriegelung des Kofferraums, Rückfahrscheinwerfer, Türschlossempfang mit Fernbedienung |
| PCM BAT | Antriebsstrang-Steuermodul (PCM), Kraftstoffpumpenrelais, Lüfter Fortsetzung Nr. 1 und Nr. 2 Rela |
| A / C CONT | A / C CMPR-Relais |
| TRANS | Automatikgetriebe |
| F / INJN | Einspritzdüsen |
| PCM IGN | Luftmassenmesser (MAF) Sensor für beheizten Sauerstoffsensor Nr. 1 und Nr. 2 Verdunstungsemissionen (EVAP) Spülmagnetventil |
| ELEK IGN | Steuermodul für elektronische Zündung (EI) |
| 10 | I / P-Sicherungsblock |
| 12 | Elektrisches Zentrum auf der Beifahrerseite, IGN SYST-Relais, WCMPT REL-Sicherung, PCM BAT-Sicherung |
| 13 | FAN CONT # 1 Relais |
| Relais | |
| 14 | BENZINPUMPE |
| 15 | A / C CMPR |
| 16 | LÜFTER WEITER 2 – Sekundärer Lüfter (Beifahrerseite) |
| 17 | FAN CONT # 1– Primärer Lüfter (Fahrerseite) |
| 18 | IGN SYST |
ad vertisements
Sicherungskasten im Motorraum №2 (Fahrerseite)
Zuordnung der Sicherungen und des Relais im Motorraum-Sicherungskasten №2 (1998, 1999)
| № | Verwendung |
|---|---|
| LÜFTER # 3 | FAN # 3 Relais |
| PARK LPS | Scheinwerferschalter |
| HORN | Hupenrelais |
| Abs | Antiblockiersystem |
| 11 | Leistungsschalter C, Starterrelais, STR WHL-Steuerung Nr. 2, Leistungszubehör Nr. 2 und Diebstahlschutzrelais |
| 12 | HD LPS – Leistungsschalter zum Scheinwerferschalter |
| 13 | ABS – ABS-Relais |
| Relais | |
| 14 | ABS – Antiblockiersystem |
| 15 | LÜFTER WEITER 3 – Sekundärer Lüfter (Beifahrerseite) |
| 16 | HORN |
