Hier finden Sie die Sicherungskasten-Belegung für den Saturn Astra der Baujahre 2008 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Saturn Astra 2008-2009
Die Sicherung des Zigarettenanzünders (Steckdose) im Saturn Astra ist die Sicherung Nr. 29 im Sicherungskasten des Gepäckraums.

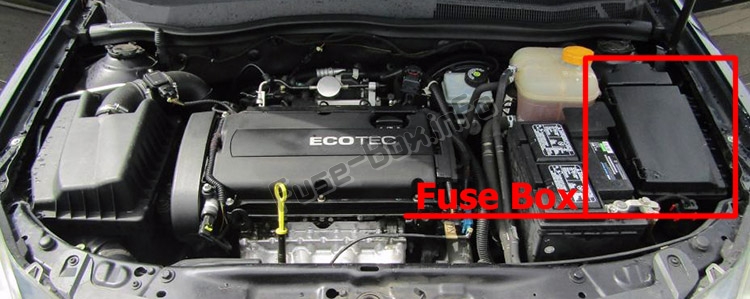

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links).

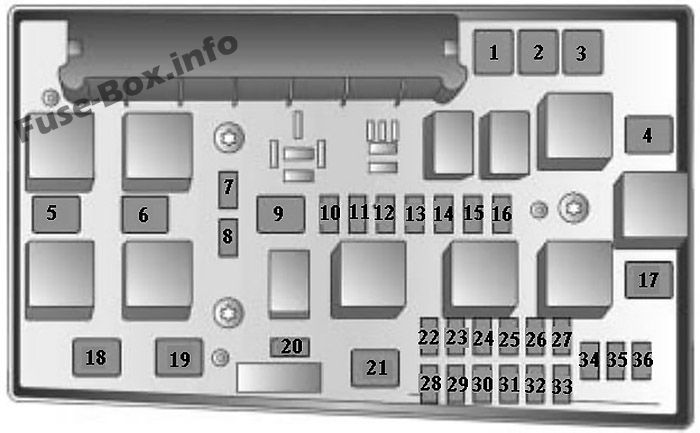

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Funktion |
|---|---|
| 1 | Ventile des Antiblockiersystems (ABS) |
| 2 | ABS-Pumpe |
| 4 | Klimatisierungssystem (Zündung) |
| 5 | Motorkühlgebläse (nur AT und AC) |
| 6 | Motorkühlgebläse |
| 7 | Scheibenwaschmotor für Windschutzscheibe & Heckklappe |
| 8 | Horn |
| 10 | Türschlösser |
| 13 | Nebelscheinwerfer |
| 14 | Scheibenwischer (hohe Geschwindigkeit) |
| fünfzehn | Scheibenwischer (niedrige Geschwindigkeit) |
| 16 | Antiblockiersystem, Bremslichtschalter |
| 17 | Vakuumpumpe |
| 18 | Anlasser |
| 20 | Klimaanlage Kupplung |
| 21 | Motorsteuergerät (ECM) (Hauptrelais) |
| 22 | ECM (Batterie) |
| 24 | Kraftstoffpumpe/Injektoren |
| 26 | ECM (Sensor und Aktoren) |
| 27 | Servolenkung |
| 28 | Automatikgetriebe (Batterie) |
| 29 | Automatikgetriebe (Zündung) |
| 30 | ECM (Zündung) |
| 32 | Bremsschalter |
| 34 | Lenksäulenmodul |
| 35 | Radio |
| 36 | OnStar-Modul/ OnStar-Schnittstellenmodul/Display |
ad vertisements
Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.

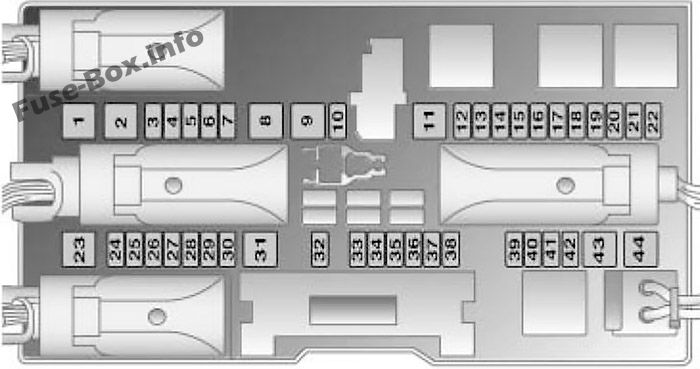

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Gepäckraum
| № | Funktion |
|---|---|
| 1 | Fensterheber vorne |
| 3 | Cluster |
| 4 | Klimatisierungssystem (Batterie) |
| 11 | Heckscheibenheizung |
| 12 | Heckscheibenwischer |
| 14 | Klimatisierungssystem (Zündung) |
| 16 | Sensor zur Erkennung des Beifahrersitzes |
| 17 | Reifendruckkontrollsystem (TPMS)/Regensensor/Innenspiegel |
| 18 | Innenbeleuchtung |
| 21 | Außenspiegelfalte |
| 22 | Schiebedach |
| 23 | Fensterheber hinten |
| 24 | Diagnose-Link-Anschluss |
| 29 | Zubehörsteckdose (APO) |
| 34 | Schiebedach |
| 38 | Türschlösser |
| 39 | Sitzheizung Fahrer |
| 40 | Sitzheizung Beifahrer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Saturn Astra?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
