Der Minivan Saturn Relay wurde von 2004 bis 2007 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme von Saturn Relay 2004, 2005, 2006 und 2007 , Informationen über die Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungsbelegung Saturn-Relais 2004-2007
Sicherungskasten im Fahrgastraum

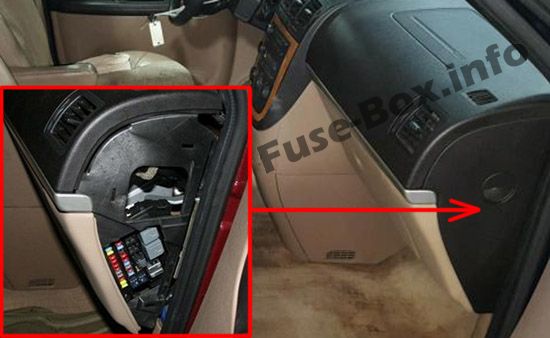

Lage des Sicherungskastens
Es befindet sich am rechten Rand der Instrumententafel hinter der Abdeckung.

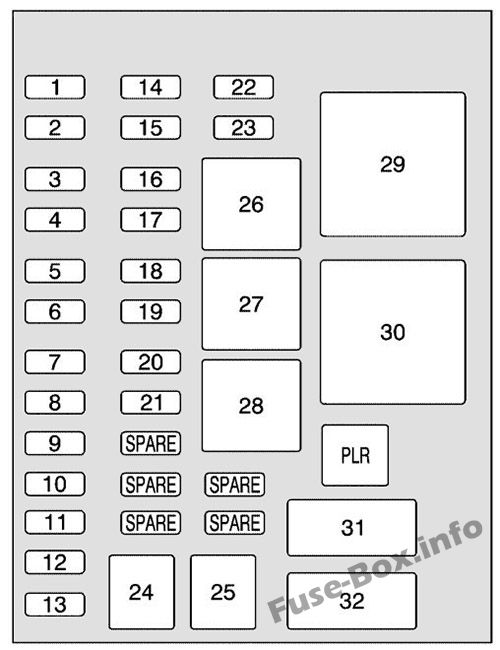

Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Fahrgastraum
| Sicherungen | Verwendung |
|---|---|
| PLR | Sicherungszieher |
| 1 | Kofferraum, Türschlösser |
| 2 | Elektronische Niveauregulierung |
| 3 | Heckscheibenwischer |
| 4 | Radio, DVD-Player |
| 5 | Innenleuchten |
| 6 | OnStar |
| 7 | Schlüsselloses Zugangsmodul |
| 8 | Cluster, Heizung, Lüftung, Klimaanlage |
| 9 | Geschwindigkeitsschalter |
| 10 | Lenkradbeleuchtung |
| 11 | Power-Spiegel |
| 12 | Bremsleuchte, Blinker |
| 13 | Beheizte Sitze |
| 14 | Leer |
| fünfzehn | Elektronische Niveauregulierung |
| 16 | Beheizter Spiegel |
| 17 | Mittelhoch montierte Bremsleuchte, Rückfahrscheinwerfer |
| 18 | Leer |
| 19 | Kanister-Entlüftungsmagnet |
| 20 | Parkleuchten |
| 21 | Elektrische Schiebetür |
| 22 | Leer |
| 23 | Leer |
| 24 | Linke elektrische Schiebetür |
| 25 | Rechte elektrische Schiebetür |
| Relais | |
| 26 | Leer |
| 27 | Leer |
| 28 | Parkleuchten, Rückleuchten |
| 29 | Beibehaltene Zubehörleistung |
| 30 | Heckbeschlag |
| Leistungsschalter | |
| 31 | Elektrische Sitze |
| 32 | Elektrischer Fensterheber |
ad vertisements
Motorraum-Sicherungskasten

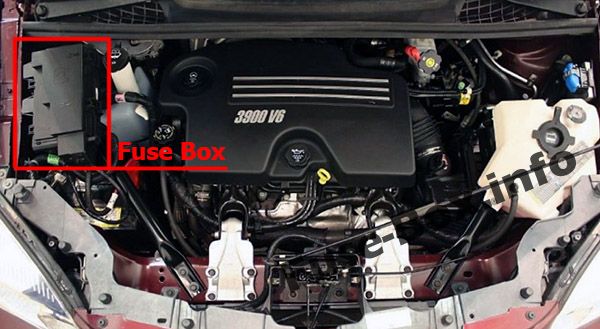

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (rechts), unter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| Sicherungen | Verwendung |
|---|---|
| 1 | Rechtes Fernlicht |
| 2 | Benzinpumpe |
| 3 | Diode |
| ERSATZTEIL | Ersatzteil |
| ERSATZTEIL | Ersatzteil |
| 4 | Linkes Fernlicht |
| ERSATZTEIL | Ersatzteil |
| ERSATZTEIL | Ersatzteil |
| ERSATZTEIL | Ersatzteil |
| 5 | Nicht benutzt |
| 6 | Klimaanlage Kupplung |
| 7 | Horn |
| 8 | Abblendlicht links |
| 9 | Antriebsstrang-Steuermodul, elektronische Drosselklappensteuerung |
| 10 | Nicht benutzt |
| 11 | Getriebemagnet |
| 12 | Abblendlicht rechts |
| 13 | Antiblockiersystem |
| 14 | Zündung des Antriebsstrangsteuermoduls |
| fünfzehn | Elektronische Zündung |
| 16 | Einspritzdüse |
| 17 | Klimatisierung, RPA, Tempomat |
| 18 | Elektronische Drosselklappensteuerung |
| 19 | Motorsensor, Verdampfer |
| 20 | Airbag |
| 21 | Nicht benutzt |
| 22 | 2004, 2005: Emissionen, Allradantrieb 2006, 2007: Nicht verwendet |
| 23 | Hilfsstrom |
| 24 | Frontscheibenwaschanlage |
| 25 | AC/DC-Wechselrichter |
| 26 | Heckgebläse |
| 27 | Frontgebläse |
| 28 | Scheibenwischer vorne |
| J-Gehäuse-Sicherungen | |
| PLR | Sicherungszieher |
| 29 | Lüfter 1 |
| 30 | Anlasser-Magnetventil |
| 31 | Motor mit Antiblockiersystem |
| 32 | Leer |
| 33 | Lüfter 2 |
| 34 | Frontgebläse hoch |
| 35 | Batterie Haupt 3 |
| 36 | Heckscheibenheizung |
| 37 | Batterie Haupt 2 |
| 38 | 2004, 2005: Hauptbatterie 1 2006, 2007: Ersatz |
| Relais | |
| RUN RLY | Anlasser |
| LO BEAM | Abblendlicht |
| BENZINPUMPE | Benzinpumpe |
| HORN | Horn |
| AC/CLTCH | Klimaanlage Kupplung |
| HALLO BEAM | Fernlicht |
| DWR/TRN | Antriebsstrang |
| WPR2 | Wischer 2 |
| WPR1 | Wischer 1 |
| LÜFTER 1 | Lüfter 1 |
| CRNK | Kurbel |
| IGN HAUPT | Zündung Haupt |
| FAN2 | Lüfter 2 |
| Lüfter 3 | Lüfter 3 |
| LEER | Nicht benutzt |
