Hier finden Sie die Sicherungskasten-Belegung für den Saturn Vue der Baujahre 2001 bis 2007. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Saturn Vue 2001-2007
Die Sicherungen des Zigarettenanzünders (Steckdose) im Saturn Vue befinden sich im Motorraum-Sicherungskasten – siehe Sicherungen „CIGAR/AUX2“ (Zigarettenanzünder) und „AUX 1 OUTLET“ (Front Auxiliary Power Outlet).

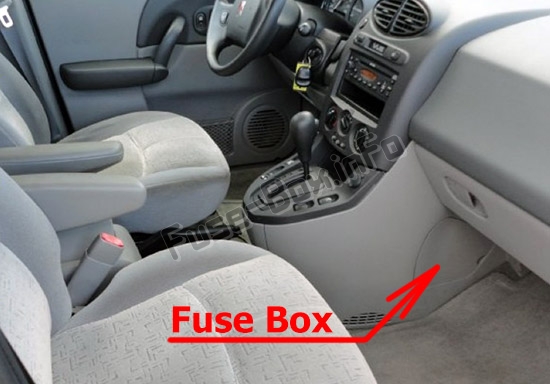

Lage des Sicherungskastens
Es befindet sich auf der Beifahrerseite der Mittelkonsole hinter der Abdeckung.

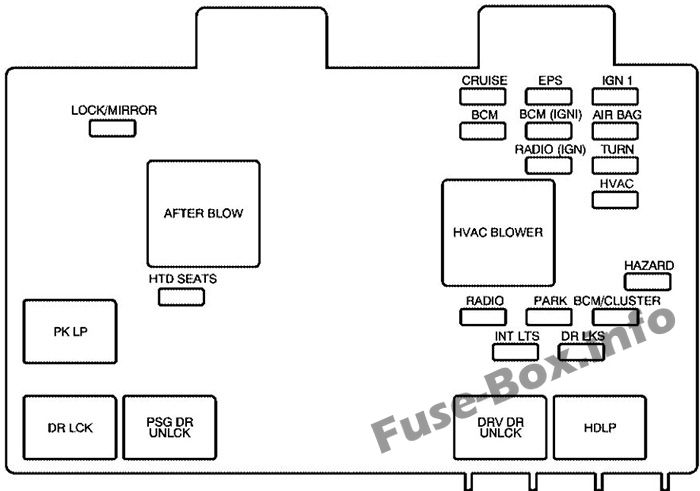

Sicherungsdiagramm
Belegung der Sicherungen und Relais im Fahrgastraum
| Name | Verwendung |
|---|---|
| KREUZFAHRT | Tempomatschalter, Bremsschalter |
| EPS | Elektronische Servolenkung |
| IGN 1 | Kombiinstrument, Magnetventil für die Schaltsperre des Bremsgetriebes, Traktionsschalter, Nebelscheinwerferschalter |
| SCHLOSS/SPIEGEL | Elektrische Türschlösser, elektrischer Spiegel, Zugangskontrolle |
| BCM | Karosseriesteuergerät, Frontscheibenwischer, Fenster, Schiebedach |
| BCM (IGN 1) | Körperkontrollmodul |
| AIRBAG | Sensor- und Diagnosemodul |
| FUNK (IGN) | Radio, Power Mirror, Premium-Radioverstärker |
| WENDE | Lampen drehen |
| HLK | HLK-Steuerkopf |
| GEFAHR | Warnblinker |
| HTD-SITZE | Beheizte Sitze |
| RADIO | Radio, Datenverbindungsanschluss |
| PARK | Standleuchten, Rückleuchten, Seitenmarkierungsleuchten, Kennzeichenleuchten |
| BCM/CLUSTER | Karosseriesteuergerät, Kombiinstrument |
| INT LTS | Karosseriesteuermodul, OnStar |
| DR LKS | Türschlösser |
| Relais | |
| NACH DEM BLASEN | Nicht benutzt |
| HLK-GEBLÄSE | HLK-Steuerkopf |
| PK LP | Parkleuchten |
| DR LCK | Alle Türschlossschalter |
| PSG DR UNLCK | Schalter zum Entriegeln der Beifahrertür |
| DRV DR UNLCK | Fahrertür-Entriegelungsschalter |
| HDLP | Scheinwerfer |
ad vertisements
Lage des Sicherungskastens
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| Name | Verwendung |
|---|---|
| ECM/TCM | Batteriespannung zu ECM, TCM, PCM (3.5L V6 (L66)) |
| BATT-FEED | Sicherungskasten Instrumententafel |
| HORN | Horn |
| * * | Emissionen |
| ABS DWR | Batterie des Antiblockiersystems |
| HECKENTSCHLEIFUNG | Heckscheibenheizung |
| COOL HALLO (L4) | Lüfter hoch (L4) |
| KÜHL 1 (V6) | Lüfter 1 (V6) |
| Nebel LP | Nebelscheinwerfer |
| LH HDLP | Scheinwerfer auf der Fahrerseite |
| RR WISCHER | Heckwischer |
| Abs | Modul Antiblockiersystem |
| DWR WDW | Fensterheberrelais und Schiebedach |
| ZIGARRE/AUX2 | Zigarettenanzünder |
| HLK-GEBLÄSE | HLK-Gebläsemotor |
| RH HDLP | Rechter Scheinwerfer |
| FRT WISCHER | Frontscheibenwischer |
| USW | Motorsteuergerät (ECM), elektronische Drosselklappensteuerung (V6) |
| SCHIEBEDACH | Schiebedachmodul |
| BREMSE | Bremsleuchten |
| IGN | Zündschloss |
| IGN/INJ (L4) | Motorzündmodul, Einspritzdüsen (2,2L L4 (L61)) Nockenwellensensor, Hauptrelaisspannung zum PCM, Zündspulen 1-6 |
| ECM/ CAM (V6) | Motorzündmodul, Einspritzdüsen (2,2L L4 (L61)) Nockenwellensensor, Hauptrelaisspannung zum PCM, Zündspulen 1-6 |
| EINSPRITZDÜSEN (3.5L V6 (L66) | Kraftstoffeinspritzung |
| DWR ZUG | Motorsteuergerät (ECM), Transaxle-Steuermodul (TCM), Transaxle, L66-Antriebsstrang-Steuermodul (PCM) |
| BACKUP | Schalter für Kühlmittelmangel, Rückfahrleuchten (2.2L L4 (L61)), Fahrzeuggeschwindigkeitssensor (manuell), Getriebebereichsschalter (2.2L L4 (L61)) |
| HTD-SITZE | Beheizte Sitze |
| KÜHL LO (L4) | Kühlgebläse niedrig (L4) |
| KÜHL 2 (V6) | Lüfter (V6) |
| A/C-KUPPLUNG | Klimaanlage Kupplung, Rückfahrscheinwerfer (3.5L V6 (L66)) |
| BENZINPUMPE | Benzinpumpe |
| AUX 1 AUSGANG | Zusatzsteckdose vorne |
| PREM-AUD | Premium-Radioverstärker |
| Abs | Zündung des Antiblockiersystems |
| PWR SITZ | Elektrische Sitze |
| Relais | |
| Nebel LP | Nebelscheinwerfer |
| KÜHLER LÜFTER HALLO (L4) | Lüftermotor hoch |
| DEU HAUPT | Motorsteuergerät/CAM, Emissionen, Einspritzdüsen, elektronische Drosselklappensteuerung |
| HECKENTSCHLEIFUNG | Heckbeschlagsystem |
| HORN | Horn |
| DRL | Tagfahrleuchten |
| KÜHLLÜFTER 1 (V6) | Lüfter |
| WISCHERSYSTEM | Wischersystem |
| PRW WDO | Fensterheberschalter, Schiebedachmodul |
| FRT WISCHER | Scheibenwischersystem |
| KÜHLGEBLÄSE NIEDRIG (L4) | Kühlgebläsemotor niedrig |
| A/C-KUPPLUNG | Klimaanlage Kupplung |
| SICHERUNGSLAMPEN (V6) | Rückfahrscheinwerfer (V6) |
| BENZINPUMPE | Kraftstoffpumpensystem |
| RR WISCHER | Heckscheibenwischer |
| KÜHLLÜFTER 2 (V6) | Lüfter (V6) |
| Sonstiges | |
| SICHERUNGSABZIEHER | Sicherungszieher |
| Diode | Klimaanlage Diode |
