Die Mittelklasse-Familienlimousine Saturn Aura wurde von 2006 bis 2010 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme von Saturn Aura 2006, 2007, 2008, 2009 und 2010 , Informationen zur Lage der Sicherungsbleche im Inneren des Autos und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
der Inhalt
Sicherungsanordnung Saturn Aura 2006-2010
Die Sicherung des Zigarettenanzünders (Steckdose) im Saturn Aura ist die Sicherung Nr. 20 im Sicherungskasten des Gepäckraums.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten Instrumententafel befindet sich auf der Beifahrerseite der Mittelkonsole hinter der Verkleidung.
Entfernen Sie die Verkleidungsabdeckung, um auf den Sicherungsblock zuzugreifen, und entfernen Sie dann die Sicherungsblockabdeckung, um auf die Sicherungen zuzugreifen.
Motorraum

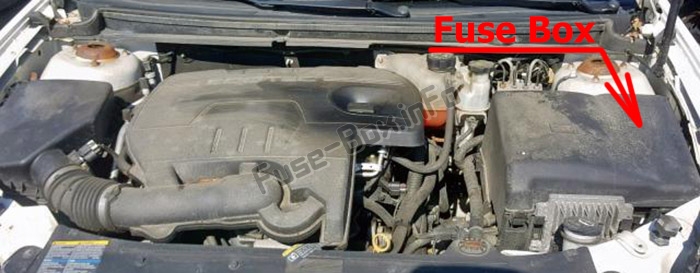

Der Sicherungskasten befindet sich im Motorraum (links), unter der Abdeckung.
Gepäckraum
Der Sicherungskasten im Fond befindet sich im Kofferraum des Fahrzeugs. Greifen Sie über die Kofferraumabdeckung auf der Fahrerseite des hinteren Laderaums auf den Sicherungsblock zu.
ad vertisements
Sicherungskastendiagramme
2006, 2007
Passagierabteil

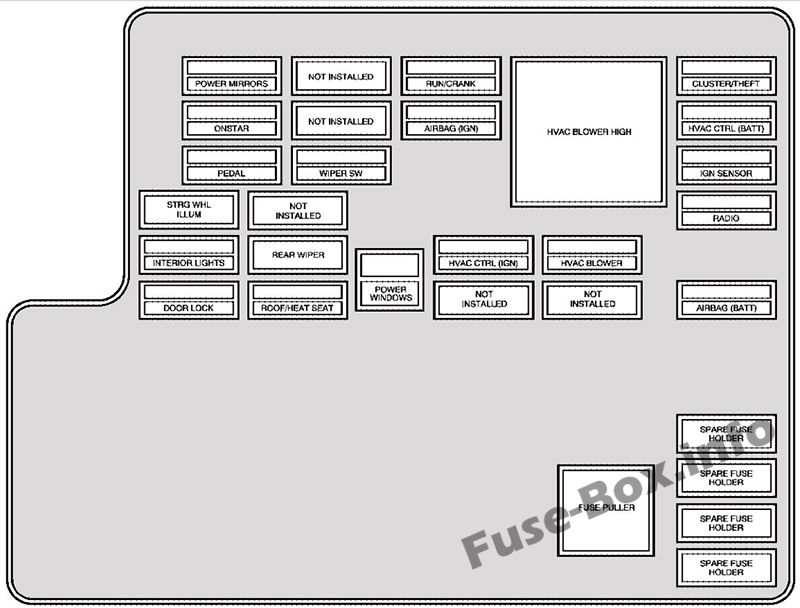

Zuordnung der Sicherungen im Fahrgastraum (2006, 2007)
| Name | Verwendung |
|---|---|
| POWER SPIEGEL | Power-Spiegel |
| NICHT INSTALLIERT | Nicht benutzt |
| LAUF/KURBEL | Tempomatschalter, Statusanzeige Beifahrerairbag |
| HLK-GEBLÄSE HOCH | Heizung Lüftung Klimaanlage Gebläse – Hochgeschwindigkeitsrelais |
| CLUSTER/ DIEBSTAHL | Kombiinstrument, Diebstahlschutzsystem |
| ONSTAR | OnStar® |
| AIRBAG (IGN) | Airbag (Zündung |
| HVAC STRG (BATT) | Heizung Lüftung Klimaanlagensteuerung Diagnoseverbindungsstecker (Batterie) |
| PEDAL | Einstellbare Pedale |
| WISCHER SW | Schalter für Scheibenwischer/-waschanlage |
| ZÜNDSENSOR | Zündschloss |
| STRG WHL ILLUM | Lenkradbeleuchtung |
| RADIO | Audiosystem |
| INNENBELEUCHTUNG | Innenleuchten |
| HECKSCHEIBENWISCHER | Nicht benutzt |
| POWER FENSTER | Power-Fenster |
| HVAC STRG (IGN) | Heizung Lüftung Klimaanlage Steuerung (Zündung) |
| HLK-GEBLÄSE | Heizung Lüftung Klimaanlage Gebläseschalter |
| TÜRSCHLOSS | Türschlösser |
| DACH/HEIZUNG SITZ | Schiebedach, Sitzheizung |
| AIRBAG (BATT) | Airfcag (Batterie) |
| ERSATZSICHERUNGSHALTER | Ersatz-Sicherungshalter |
| SICHERUNGSABZIEHER | Sicherungszieher |
Motorraum
ad vertisements

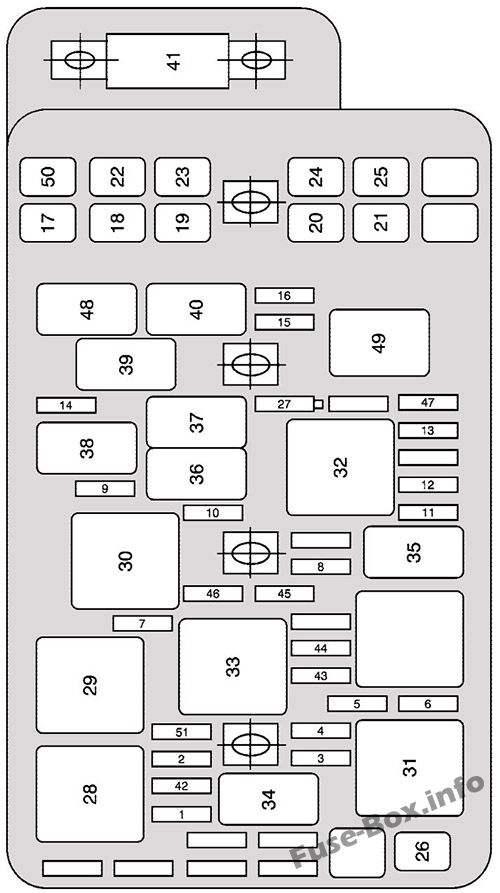

Zuordnung der Sicherungen und Relais im Motorraum (2006, 2007)
| № | Verwendung |
|---|---|
| 1 | Klimaanlage Kupplung |
| 2 | Elektronische Drosselklappensteuerung |
| 3 | Motorsteuergerät IGN 1 (LZ4) |
| 4 | Getriebesteuergerät Zündung 1 |
| 5 | Luftmassenmesser (LY7) |
| 6 | Emission |
| 7 | Linker Scheinwerfer Abblendlicht |
| 8 | Horn |
| 9 | Rechter Scheinwerfer Abblendlicht |
| 10 | Nebelscheinwerfer |
| 11 | Linker Scheinwerfer Fernlicht |
| 12 | Rechter Scheinwerfer Fernlicht |
| 13 | Motorsteuergerät BATT (LY7) |
| 14 | Scheibenwischer |
| fünfzehn | Antiblockiersystem (IGN 1) |
| 16 | Motorsteuergerät IGN 1 (LY7) |
| 17 | Lüfter 1 |
| 18 | Lüfter 2 |
| 19 | Betriebsrelais, Heizung, Lüftung, Klimaanlagengebläse |
| 20 | Karosseriesteuermodul 1 |
| 21 | Karosseriesteuermodul Run/Crank |
| 22 | Elektrische Zentrale hinten 1 |
| 23 | Elektrische Zentrale hinten 2 |
| 24 | Antiblockiersystem |
| 25 | Karosseriesteuermodul 2 |
| 26 | Anlasser |
| 41 | Nicht benutzt |
| 42 | Batterie des Getriebesteuergeräts |
| 43 | Zündmodul (LZ4); Injektoren, Zündspulen ungerade (LY7) |
| 44 | Injektoren (LZ4); Injektoren, Zündspulen gerade (LY7) |
| 45 | Post Cat O2-Sensorheizungen |
| 46 | Tagfahrleuchten |
| 47 | Mittelhoch montierte Bremsleuchte |
| 50 | Treiber Power Window |
| 51 | Motorsteuergerät BATT (LZ4) |
| Relais | |
| 28 | Lüfter 1 |
| 29 | Lüfter Serie/Parallel |
| 30 | Lüfter 2 |
| 31 | Anlasser |
| 32 | Lauf/Kurbel, Zündung |
| 33 | Antriebsstrang |
| 34 | Klimaanlage Kupplung |
| 35 | Fernlicht |
| 36 | Nebelscheinwerfer |
| 37 | Horn |
| 38 | Abblendlicht |
| 39 | Scheibenwischer 1 |
| 40 | Scheibenwischer 2 |
| 48 | Tagfahrleuchten |
| 49 | Bremsleuchten |
| 53 | AIR-Magnetventil |
| Dioden | |
| 27 | Wischer |
ad vertisements
Gepäckraum

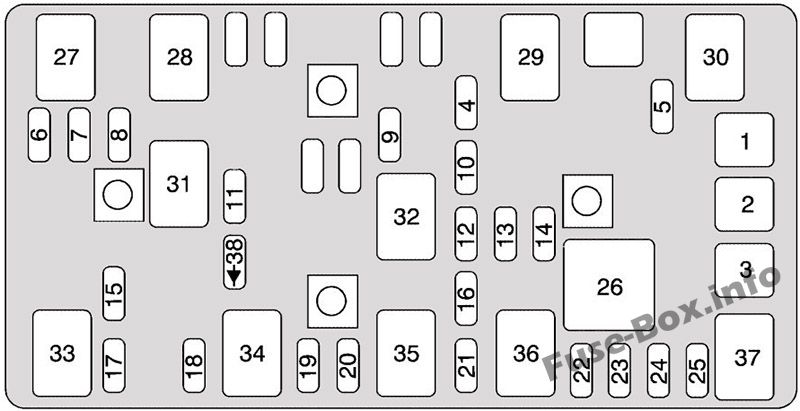

Belegung der Sicherungen und Relais im Gepäckraum (2006-2010)
| № | Verwendung |
|---|---|
| 1 | Bedienelemente des Beifahrersitzes |
| 2 | Fahrersitz-Bedienelemente |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | 2006, 2007: Riemengenerator-Starter (BAS) 2008-2010: Emission 2, Kanisterentlüftungsmagnet |
| 6 | Standlicht, Verdunkelung der Instrumententafel |
| 7 | Nicht benutzt |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Schiebedach-Bedienelemente |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | Audio-Verstärker |
| 14 | Bedienelemente für beheizte Sitze |
| fünfzehn | Nicht benutzt |
| 16 | Remote Keyless Entry (RKE)-System, XM-Satellitenradio, UGDO |
| 17 | Rückfahrscheinwerfer |
| 18 | Nicht benutzt |
| 19 | Nicht benutzt |
| 20 | Zusatzsteckdosen |
| 21 | Nicht benutzt |
| 22 | Stammfreigabe |
| 23 | Heckbeschlag |
| 24 | Beheizte Spiegel |
| 25 | Benzinpumpe |
| Relais | |
| 26 | Heckscheibenheizung |
| 27 | Parkleuchten |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | Rückfahrscheinwerfer |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | Stammfreigabe |
| 37 | Benzinpumpe |
| 38 | Ladungslampe (Diode) |
2008
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008-2010)
| Name | Verwendung |
|---|---|
| POWER SPIEGEL | Power-Spiegel |
| EPS | Elektronische Servolenkung |
| LAUF/KURBEL | Tempomatschalter, Statusanzeige Beifahrerairbag |
| HLK-GEBLÄSE HOCH | Heizung Lüftung Klimaanlage Gebläse – Hochgeschwindigkeitsrelais |
| CLUSTER/ DIEBSTAHL | Kombiinstrument, Diebstahlschutzsystem |
| ONSTAR | OnStar® |
| NICHT INSTALLIERT | Nicht benutzt |
| AIRBAG (IGN) | Airbag (Zündung |
| HVAC STRG (BATT) | Heizung Lüftung Klimaanlagensteuerung Diagnoseverbindungsstecker (Batterie |
| PEDAL | Nicht benutzt |
| WISCHER SW | Schalter für Scheibenwischer/-waschanlage |
| ZÜNDSENSOR | Zündschloss |
| STRG WHL ILLUM | Lenkradbeleuchtung |
| NICHT INSTALLIERT | Nicht benutzt |
| RADIO | Audiosystem |
| INNENBELEUCHTUNG | Innenleuchten |
| POWER FENSTER | Power-Fenster |
| HVAC STRG (IGN) | Heizung Lüftung Klimaanlage Steuerung (Zündung) |
| HLK-GEBLÄSE | Heizung Lüftung Klimaanlage Gebläseschalter |
| TÜRSCHLOSS | Türschlösser |
| DACH/HEIZUNG SITZ | Schiebedach, Sitzheizung |
| AIRBAG (BATT) | Airbag (Batterie) |
| ERSATZSICHERUNGSHALTER | Ersatz-Sicherungshalter |
| SICHERUNGSABZIEHER | Sicherungszieher |
Motorraum
ad vertisements

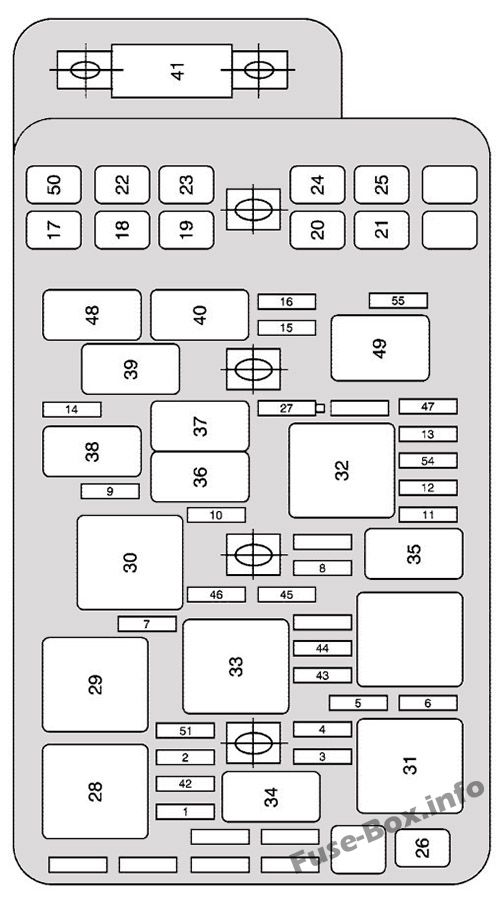

Belegung der Sicherungen und Relais im Motorraum (2008)
| № | Verwendung |
|---|---|
| 1 | Klimaanlage Kupplung |
| 2 | Elektronische Drosselklappensteuerung |
| 3 | Motorsteuergerät IGN 1 (LZ4) |
| 4 | Getriebesteuergerät Zündung 1 |
| 5 | Luftmassenmesser (LY7) |
| 6 | Emission |
| 7 | Linker Scheinwerfer Abblendlicht |
| 8 | Horn |
| 9 | Rechter Scheinwerfer Abblendlicht |
| 10 | Nebelscheinwerfer |
| 11 | Linker Scheinwerfer Fernlicht |
| 12 | Rechter Scheinwerfer Fernlicht |
| 13 | Motorsteuergerät BATT (LY7 & LE5) |
| 14 | Scheibenwischer |
| fünfzehn | Antiblockiersystem (IGN 1) |
| 16 | Motorsteuergerät IGN 1 (LY7 & LE5) |
| 17 | Lüfter 1 |
| 18 | Lüfter 2 |
| 19 | Betriebsrelais, Heizung, Lüftung, Klimaanlagengebläse |
| 20 | Karosseriesteuermodul 1 |
| 21 | Karosseriesteuermodul Run/Crank |
| 22 | Elektrische Zentrale hinten 1 |
| 23 | Elektrische Zentrale hinten 2 |
| 24 | Antiblockiersystem |
| 25 | Karosseriesteuermodul 2 |
| 26 | Anlasser |
| 41 | Elektrische Servolenkung |
| 42 | Batterie des Getriebesteuergeräts |
| 43 | Zündmodul (LZ4 & LE5); Injektoren, Zündspulen ungerade (LY7) |
| 44 | Injektoren (LZ4 & LE5); Injektoren, Zündspulen gerade (LY7) |
| 45 | Post Cat O2-Sensorheizungen (LY7 & LZ4) |
| 46 | Tagfahrleuchten |
| 47 | Mittelhoch montierte Bremsleuchte |
| 50 | Treiber Power Window |
| 51 | Motorsteuergerät BATT (LZ4) |
| 52 | DC/AC-Wechselrichter |
| 53 | Antiblockiersystem BATT |
| 54 | Geregelte Spannungssteuerung |
| Relais | |
| 28 | Lüfter 1 |
| 29 | Lüfter Serie/Parallel |
| 30 | Lüfter 2 |
| 31 | Anlasser |
| 32 | Lauf/Kurbel, Zündung |
| 33 | Antriebsstrang |
| 34 | Klimaanlage Kupplung |
| 35 | Fernlicht |
| 36 | Nebelscheinwerfer |
| 37 | Horn |
| 38 | Abblendlicht |
| 39 | Scheibenwischer 1 |
| 40 | Scheibenwischer 2 |
| 48 | Tagfahrleuchten |
| 49 | Bremsleuchten |
| 53 | AIR-Magnetventil |
| Dioden | |
| 27 | Wischer |
ad vertisements
Gepäckraum
Belegung der Sicherungen und Relais im Gepäckraum (2006-2010)
| № | Verwendung |
|---|---|
| 1 | Bedienelemente des Beifahrersitzes |
| 2 | Fahrersitz-Bedienelemente |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | 2006, 2007: Riemengenerator-Starter (BAS) 2008-2010: Emission 2, Kanisterentlüftungsmagnet |
| 6 | Standlicht, Verdunkelung der Instrumententafel |
| 7 | Nicht benutzt |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Schiebedach-Bedienelemente |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | Audio-Verstärker |
| 14 | Bedienelemente für beheizte Sitze |
| fünfzehn | Nicht benutzt |
| 16 | Remote Keyless Entry (RKE)-System, XM-Satellitenradio, UGDO |
| 17 | Rückfahrscheinwerfer |
| 18 | Nicht benutzt |
| 19 | Nicht benutzt |
| 20 | Zusatzsteckdosen |
| 21 | Nicht benutzt |
| 22 | Stammfreigabe |
| 23 | Heckbeschlag |
| 24 | Beheizte Spiegel |
| 25 | Benzinpumpe |
| Relais | |
| 26 | Heckscheibenheizung |
| 27 | Parkleuchten |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | Rückfahrscheinwerfer |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | Stammfreigabe |
| 37 | Benzinpumpe |
| 38 | Ladungslampe (Diode) |
2009, 2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008-2010)
| Name | Verwendung |
|---|---|
| POWER SPIEGEL | Power-Spiegel |
| EPS | Elektronische Servolenkung |
| LAUF/KURBEL | Tempomatschalter, Statusanzeige Beifahrerairbag |
| HLK-GEBLÄSE HOCH | Heizung Lüftung Klimaanlage Gebläse – Hochgeschwindigkeitsrelais |
| CLUSTER/ DIEBSTAHL | Kombiinstrument, Diebstahlschutzsystem |
| ONSTAR | OnStar® |
| NICHT INSTALLIERT | Nicht benutzt |
| AIRBAG (IGN) | Airbag (Zündung |
| HVAC STRG (BATT) | Heizung Lüftung Klimaanlagensteuerung Diagnoseverbindungsstecker (Batterie |
| PEDAL | Nicht benutzt |
| WISCHER SW | Schalter für Scheibenwischer/-waschanlage |
| ZÜNDSENSOR | Zündschloss |
| STRG WHL ILLUM | Lenkradbeleuchtung |
| NICHT INSTALLIERT | Nicht benutzt |
| RADIO | Audiosystem |
| INNENBELEUCHTUNG | Innenleuchten |
| POWER FENSTER | Power-Fenster |
| HVAC STRG (IGN) | Heizung Lüftung Klimaanlage Steuerung (Zündung) |
| HLK-GEBLÄSE | Heizung Lüftung Klimaanlage Gebläseschalter |
| TÜRSCHLOSS | Türschlösser |
| DACH/HEIZUNG SITZ | Schiebedach, Sitzheizung |
| AIRBAG (BATT) | Airbag (Batterie) |
| ERSATZSICHERUNGSHALTER | Ersatz-Sicherungshalter |
| SICHERUNGSABZIEHER | Sicherungszieher |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (2009, 2010)
| № | Verwendung |
|---|---|
| 1 | Klimaanlage Kupplung |
| 2 | Elektronische Drosselklappensteuerung |
| 4 | Getriebesteuergerät Zündung 1 |
| 5 | Luftmassenmesser (LY7) |
| 6 | Emission |
| 7 | Linker Scheinwerfer Abblendlicht |
| 8 | Horn |
| 9 | Rechter Scheinwerfer Abblendlicht |
| 10 | Nebelscheinwerfer |
| 11 | Linker Scheinwerfer Fernlicht |
| 12 | Rechter Scheinwerfer Fernlicht |
| 13 | Motorsteuergerät BATT (LY7 & LE5) |
| 14 | Scheibenwischer |
| fünfzehn | Antiblockiersystem (IGN 1) |
| 16 | Motorsteuergerät IGN 1 (LY7 & LE5) |
| 17 | Lüfter 1 |
| 18 | Lüfter 2 |
| 19 | Betriebsrelais, Heizung, Lüftung, Klimaanlagengebläse |
| 20 | Karosseriesteuermodul 1 |
| 21 | Karosseriesteuermodul Run/Crank |
| 22 | Elektrische Zentrale hinten 1 |
| 23 | Elektrische Zentrale hinten 2 |
| 24 | Antiblockiersystem |
| 25 | Karosseriesteuermodul 2 |
| 26 | Anlasser |
| 41 | Elektrische Servolenkung |
| 42 | Batterie des Getriebesteuergeräts |
| 43 | Zündmodul (LE5); Injektoren, Zündspulen ungerade (LY7) |
| 44 | Injektoren (LE5); Injektoren, Zündspulen gerade (LY7) |
| 45 | Nach Cat O2-Sensorheizungen (LY7) |
| 46 | Tagfahrleuchten |
| 47 | Mittelhoch montierte Bremsleuchte |
| 50 | Treiber Power Window |
| 52 | AIR-Magnetventil |
| 54 | Geregelte Spannungssteuerung |
| 55 | Antiblockiersystem BATT |
| Relais | |
| 28 | Lüfter 1 |
| 29 | Lüfter Serie/Parallel |
| 30 | Lüfter 2 |
| 31 | Anlasser |
| 32 | Lauf/Kurbel, Zündung |
| 33 | Antriebsstrang |
| 34 | Klimaanlage Kupplung |
| 35 | Fernlicht |
| 36 | Nebelscheinwerfer |
| 37 | Horn |
| 38 | Abblendlicht |
| 39 | Scheibenwischer 1 |
| 40 | Scheibenwischer 2 |
| 48 | Tagfahrleuchten |
| 49 | Bremsleuchten |
| 53 | AIR-Magnetventil |
| Dioden | |
| 27 | Wischer |
ad vertisements
Gepäckraum
Belegung der Sicherungen und Relais im Gepäckraum (2006-2010)
| № | Verwendung |
|---|---|
| 1 | Bedienelemente des Beifahrersitzes |
| 2 | Fahrersitz-Bedienelemente |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | 2006, 2007: Riemengenerator-Starter (BAS) 2008-2010: Emission 2, Kanisterentlüftungsmagnet |
| 6 | Standlicht, Verdunkelung der Instrumententafel |
| 7 | Nicht benutzt |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Schiebedach-Bedienelemente |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | Audio-Verstärker |
| 14 | Bedienelemente für beheizte Sitze |
| fünfzehn | Nicht benutzt |
| 16 | Remote Keyless Entry (RKE)-System, XM-Satellitenradio, UGDO |
| 17 | Rückfahrscheinwerfer |
| 18 | Nicht benutzt |
| 19 | Nicht benutzt |
| 20 | Zusatzsteckdosen |
| 21 | Nicht benutzt |
| 22 | Stammfreigabe |
| 23 | Heckbeschlag |
| 24 | Beheizte Spiegel |
| 25 | Benzinpumpe |
| Relais | |
| 26 | Heckscheibenheizung |
| 27 | Parkleuchten |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | Rückfahrscheinwerfer |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | Stammfreigabe |
| 37 | Benzinpumpe |
| 38 | Ladungslampe (Diode) |
