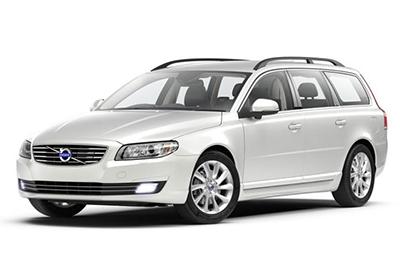

In diesem Artikel betrachten wir den Volvo V70 / Volvo XC70 der dritten Generation nach einem Facelift, produziert von 2011 bis 2016. Hier finden Sie Sicherungskastendiagramme von Volvo V70 2011, 2012, 2013, 2014, 2015 und 2016 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung Volvo V70 / XC70 2011-2016
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo V70 / XC70 sind die Sicherungen #7 (12V Steckdose – Laderaum) und #22 (12V Steckdose – Tunnelkonsole) im Sicherungskasten „A“ unter dem Handschuhfach.

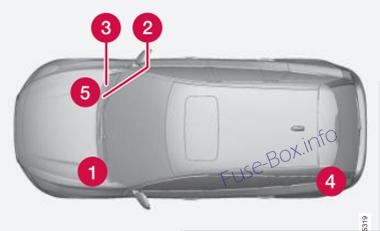

Lage des Sicherungskastens

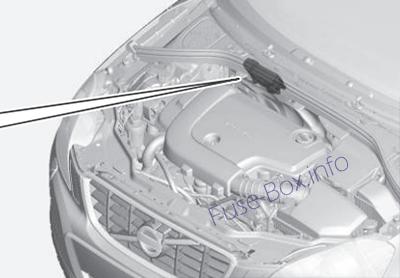

1) Motorraum

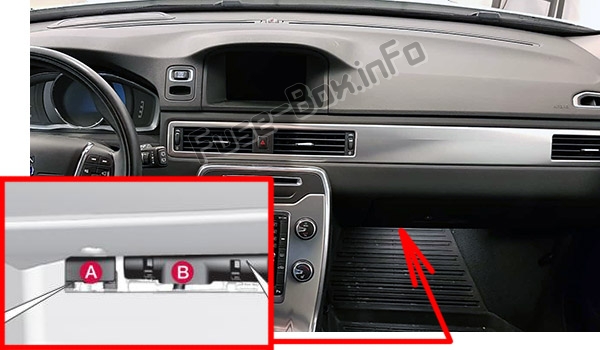

2) Unter dem Handschuhfach Sicherungskasten A (Allgemeine Sicherungen)
3) Unter dem Handschuhfach Sicherungskasten B (Steuermodul-Sicherungen)
Die Sicherungskästen befinden sich unter der Verkleidung.
Bei einem Rechtslenker wechselt der Sicherungskasten unter dem Handschuhfach die Seiten.
4) Laderaum
Befindet sich hinter der Polsterung auf der linken Seite des Kofferraums.

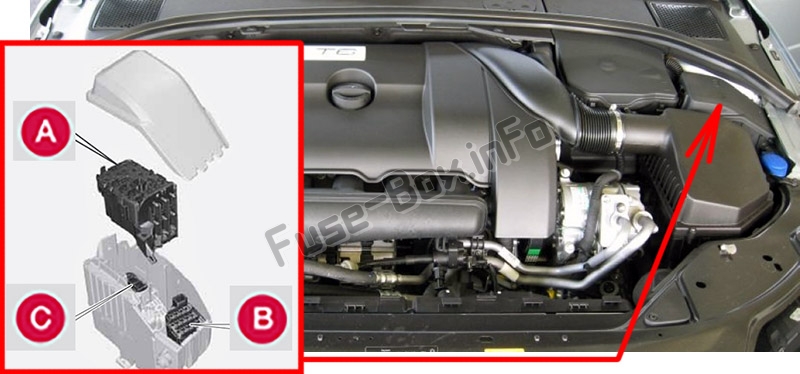

5) Kaltzone im Motorraum (nur Start/Stopp)
Sicherungskastendiagramme
2011
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung CEM KL30B | 50 |
| 2 | Primärsicherung CEM KL30A | 50 |
| 3 | Primärsicherung RJBA KL30 | 60 |
| 4 | Primärsicherung CJB KL30 | 60 |
| 5 | Primärsicherung CJB 15E KL30 | 60 |
| 6 | ||
| 7 | PTC-Luftvorwärmer (Option) | 100 |
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | Standheizung (Option) | 25 |
| 11 | Lüfter | 40 |
| 12 | – | – |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | ||
| 16 | Leuchtweitenregulierung (Option) (Xenon, Active Xenon) | 10 |
| 17 | Primärsicherung CEM | 20 |
| 18 | ABS 15-Feed | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Vakuumpumpe 5-Zyl. Benzin Turbo und GTDI Elektrohydraulische Servolenkung 1.6 DRIVe | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Relais Motorraumbox | 5 |
| 28 | Zusatzleuchten (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät Automatikgetriebe (Option) | fünfzehn |
| 32 | Kompressor A/C | fünfzehn |
| 33 | Relaisspulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen 4-Zyl. Benzin, Glühsteuermodul | 10 |
| 35 | Zündspulen 5, 6-Zyl. Benzin | 20 |
| 35 | ||
| 35 | AGR, TCV (2,0D); HP Kraftstoffpumpe (1.6D) | 10 |
| 36 | Motorsteuergerät, Throttle Benzin | 10 |
| 36 | Motorsteuergerät, Gas Diesel | fünfzehn |
| 37 | Einspritzsystem (4, 5, 6-Zyl. Benzin), Luftmassenmesser (5, 6-Zyl. Benzin), ECM (6-Zyl.); Luftmassenmesser, Ventile (5-Zyl.-Diesel); Luftmassenmesser, Motorsteuergerät, Drosselklappe (1.6D) | fünfzehn |
| 37 | Luftmassenmesser (2.0D) | fünfzehn |
| 38 | Motorventile | 10 |
| 39 | EVAP, Lambda-Sonde, Einspritzung (Benzin) | fünfzehn |
| 39 | Lambdasonde (4-Zyl.-Benziner, 5-Zyl.-Diesel) | 10 |
| 40 | ||
| 40 | Vakuumpumpe, Kurbelgehäuseventil (5-Zyl.-Turbo, 2.0 GTDI); Dieselfilterheizung | 20 |
| 41 | Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel) | 5 |
| 42 | Glühkerzen (4-Zyl. Diesel) | 60 |
| 42 | Glühkerzen (5-Zyl. Diesel) | 70 |
| 43 | Kühlgebläse (4 – 5-Zyl. Benzin) | 60 |
| 43 | Kühlgebläse (6-Zyl.-Benzin), (5-Zyl.-Diesel) | 80 |
| 43 | – | – |
| 44 | Elektrohydraulische Servolenkung (1.6D) | 80 |
| 44 | Elektrohydraulische Servolenkung (andere) | 100 |
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung, Steuermodul, Audio; Basslautsprecher | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12-V-Steckdose Laderaum | fünfzehn |
| 8 | Bedienfeld Fahrertür | 20 |
| 9 | Bedienfeld, Beifahrertür | 20 |
| 10 | Bedienfeld Beifahrertür hinten rechts | 20 |
| 11 | Bedienfeld Beifahrertür hinten links | 20 |
| 12 | Schlüssellos (Option) | 20 |
| 13 | Fahrerseite elektrisch verstellbar (Option) | 20 |
| 14 | Beifahrerseite elektrisch verstellbar (Option) | 20 |
| fünfzehn | Klappbare Kopfstütze (Option) | fünfzehn |
| 16 | – | – |
| 17 | Radio, Display, RTI (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Telefon, Bluetooth (Option) | 5 |
| 20 | ||
| 21 | Schiebedach (Option), Innenbeleuchtung Dach, Klimasensor | 5 |
| 22 | Zigarettenanzünder Rücksitz; Unterhaltung (RSE) (Option) | fünfzehn |
| 23 | Sitzheizung (Beifahrerseite) | fünfzehn |
| 24 | Sitzheizung (Fahrerseite) | fünfzehn |
| 25 | ||
| 26 | Sitzheizung Beifahrerseite hinten rechts (Option) | fünfzehn |
| 27 | Sitzheizung Beifahrerseite hinten links (Option) | fünfzehn |
| 28 | Einparkhilfe (Option), Parkkamera (Option), RTI (Option) | 5 |
| 29 | Steuergerät AWD (Option) | 10 |
| 30 | Aktives Fahrwerk Four-C (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenwischer | fünfzehn |
| 2 | – | – |
| 3 | Innenbeleuchtung, elektrisch verstellbarer Fahrersitz (Option) | 7,5 |
| 4 | Informationsanzeige (DIM) | 5 |
| 5 | Abstandsregeltempomat, ACC (Option), Kollisionswarnsystem (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten, Tankklappe | 10 |
| 9 | Unterlegscheiben | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Heckklappe öffnen | 10 |
| 12 | Heckklappe verriegeln | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Funkschlüsselempfänger, Alarm (Option), Klima | 5 |
| fünfzehn | Lenkradschloss | fünfzehn |
| 16 | Alarm/OBDII | 5 |
| 17 | ||
| 18 | Airbag | 10 |
| 19 | Kollisionswarnsystem, Radar vorne | 5 |
| 20 | Gaspedal, elektrische Motorblockheizung (Diesel), elektrische Außenspiegel (Option), Sitzheizung hinten (Option) | 7,5 |
| 21 | Infotainment (ICM), CD & Radio (nicht Premium oder High Performance) | fünfzehn |
| 22 | Bremslicht | 5 |
| 23 | Sonnendach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
2012
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für das Zentralelektronikmodul (CEM) mit Sicherungskasten B unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 50 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Laderaum (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 4 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 5 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 6 | – | |
| 7 | PTC-Element, Luftvorwärmer (Option) (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 100 |
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | Standheizung (Option) | 25 |
| 11 | Lüftungsgebläse (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 12 | – | – |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | ||
| 16 | Leuchtweitenregulierung (Option), Aktive Xenon-Scheinwerfer – ABL (Option) | 10 |
| 17 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung (Option) | 5 |
| 20 | Motorsteuergerät, Getriebesteuergerät, Airbags | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Relaisspule, Relais, Vakuumpumpe (5-Zyl. Benzin) | 5 |
| 23 | Scheinwerfersteuerung | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Interne Relaisspulen | 5 |
| 28 | Zusatzleuchten (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Relaisspule, Hauptrelais, Motormanagement, Motorsteuergerät (5, 6-Zyl. Benzin) | 10 |
| 31 | Getriebesteuermodul | fünfzehn |
| 32 | Kompressor Klimaanlage (nicht 5-Zyl.-Diesel), Kühlmittelpumpe (5-Zyl.-Diesel Start/Stop) | fünfzehn |
| 33 | Relaisspule, Relais, Kompressor Klimaanlage (nicht 5-Zyl.-Diesel), Relaisspule, Relais, Kühlmittelpumpe (5-Zyl.-Diesel Start/Stop); Relaisspulen in der Zentralelektrik in der Kaltzone des Motorraums Start/Stop | 5 |
| 34 | Betätigungsmagnet, Anlasser (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 30 |
| 35 | Zündspulen (4-Zyl.-Benziner), Glühsteuermodul (5-Zyl.-Diesel) | 10 |
| 35 | Zündspulen (5, 6-Zyl. Benzin), Kondensator (6-Zyl.) | 20 |
| 36 | Motorsteuergerät (Benzin) | 10 |
| 36 | Motorsteuergerät (Diesel) | fünfzehn |
| 37 | Ventile (1,6 l Benzin), Luftmassenmesser (1,6 l Benzin) Luftmassenmesser (D4162T), Regelventil Kraftstoffdurchfluss (D4162T) | 10 |
| 37 | Luftmassenmesser (5, 6-Zyl.), Steuerventile (5-Zyl.-Diesel), Einspritzdüsen (5, 6-Zyl.-Benziner), Motorsteuergerät (6-Zyl.) | fünfzehn |
| 38 | Kompressor Klimaanlage (5, 6-Zyl.), Motorventile, Motorsteuergerät (6-Zyl.) Magnetspulen (6-Zyl. ohne Turbo), Stellmotoren, Saugrohr (6-Zyl. ohne Turbo), Masse Luftmengenmesser (4-Zyl. 2,0 l Benzin), Ölstandssensor (5-Zyl. Diesel) Kühlmittelpumpe (D4162T) | 10 |
| 39 | Lambda-Sonden (4-Zyl.-Benziner), Lambda-Sonde (Diesel), Steuergerät, Kühler-Rollenabdeckung (manuell 5-Zyl. 2,0-l-Diesel) | 10 |
| 39 | EVAP-Ventil (5, 6-Zyl.-Benzin), Lambda-Sonden (5, 6-Zyl.-Benzin) | fünfzehn |
| 40 | Kühlmittelpumpe (1,61 Benzin Start/Stop) | 10 |
| 40 | Vakuumpumpe (5-Zyl.-Benzin), Kurbelgehäuseentlüftungsheizung (5-Zyl.-Benzin), Dieselfilter-Heizung | 20 |
| 41 | Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel) | 10 |
| 42 | Glühkerzen (Diesel) | 70 |
| 43 | Kühlgebläse (4-Zyl., 5-Zyl. Benzin) | 60 |
| 43 | Kühlgebläse (6-Zyl.-Benzin, 5-Zyl.-Diesel) | 80 |
| 44 | Elektrohydraulische Servolenkung | 100 |
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung, Steuermodul, Audio; Basslautsprecher | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12-V-Steckdose Laderaum | fünfzehn |
| 8 | Bedienfeld Fahrertür | 20 |
| 9 | Bedienfeld, Beifahrertür | 20 |
| 10 | Bedienfeld Beifahrertür hinten rechts | 20 |
| 11 | Bedienfeld Beifahrertür hinten links | 20 |
| 12 | Schlüssellos (Option) | 20 |
| 13 | Fahrerseite elektrisch verstellbar (Option) | 20 |
| 14 | Beifahrerseite elektrisch verstellbar (Option) | 20 |
| fünfzehn | Klappbare Kopfstütze (Option) | fünfzehn |
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Audiosteuermodul (Option) Digitalradio (Option), TV (Option) | 10 |
| 18 | Audio | fünfzehn |
| 19 | Telefon, Bluetooth (Option) | 5 |
| 20 | Fond-Entertainment (RSE) (Option) | 7,5 |
| 21 | Schiebedach (Option), Innenbeleuchtung Dach, Klimasensor | 5 |
| 22 | 12-V-Steckdose Tunnelkonsole | fünfzehn |
| 23 | Sitzheizung hinten rechts (Option) | fünfzehn |
| 24 | Sitzheizung hinten links (Option) | fünfzehn |
| 25 | ||
| 26 | Sitzheizung (Beifahrerseite) | fünfzehn |
| 27 | Sitzheizung (Fahrerseite) | fünfzehn |
| 28 | Einparkhilfe (Option), Parkkamera (Option), Anhängerkupplung (Option) | 5 |
| 29 | Steuergerät AWD (Option) | 10 |
| 30 | Aktives Fahrwerk Four-C (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenwischer | fünfzehn |
| 2 | – | – |
| 3 | Innenbeleuchtung, Türbedienfeld Fahrerseite, elektrische Fensterheber, elektrische Sitze vorn (Option), Garagentoröffner mit Fernbedienung (Option) | 7,5 |
| 4 | Informationsanzeige (DIM) | 5 |
| 5 | Abstandsregeltempomat, ACC (Option), Kollisionswarnsystem (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten, Tankklappe | 10 |
| 9 | Heckscheibenwaschanlage | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Entriegelung Heckklappe | 10 |
| 12 | ||
| 13 | Benzinpumpe | 20 |
| 14 | Klimatafel | 5 |
| fünfzehn | Lenkradschloss | fünfzehn |
| 16 | Sirenenalarm (Option), Datalink-Anschluss OBDII | 5 |
| 17 | ||
| 18 | Airbag | 10 |
| 19 | Kollisionswarnsystem | 5 |
| 20 | Gaspedal, elektrische Motorblockheizung (Diesel), elektrische Außenspiegel (Option), Sitzheizung hinten (Option) | 7,5 |
| 21 | Infotainment (ICM), CD & Radio (nicht Premium oder High Performance) | fünfzehn |
| 22 | Bremslicht | 5 |
| 23 | Sonnendach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
Kaltzone im Motorraum
Zuordnung von Sicherungen in der Motorraum-Kaltzone (2012)
| № | Funktion | EIN |
|---|---|---|
| A1 | Hauptsicherung für Zentralelektrik im Motorraum | 175 |
| A2 | Hauptsicherung für Zentrales Elektronikmodul (CEM) mit Sicherungskasten B unter dem Handschuhfach, Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach, Zentralelektrik im Laderaum | 175 |
| 1 | PTC-Element, Luftvorwärmer (Option) | 100 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach | 60 |
| 4 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach | 60 |
| 5 | Primärsicherung für Zentralelektrik im Laderaum | 60 |
| 6 | Lüfter | 40 |
| 7 | ||
| 8 | ||
| 9 | Betätigungsmagnet, Anlasser | 30 |
| 10 | Interne Diode | 50 |
| 11 | Stützbatterie | 70 |
| 12 | Zentralelektronikmodul (CEM) (Referenzspannung Standby-Batterie) | fünfzehn |
Die Sicherungen A1 und A2 sind vom Typ „MEGA Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
2013
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2013)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für das Zentralelektronikmodul (CEM) mit Sicherungskasten B unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 50 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Laderaum (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 4 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 5 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 6 | – | |
| 7 | PTC-Element, Luftvorwärmer (Option) (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 100 |
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | Standheizung (Option) | 25 |
| 11 | Lüftungsgebläse (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 12 | – | – |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | ||
| 16 | Leuchtweitenregulierung (Option), Aktive Xenon-Scheinwerfer – ABL (Option) | 10 |
| 17 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung (Option) | 5 |
| 20 | Motorsteuergerät, Getriebesteuergerät, Airbags | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | ||
| 23 | Scheinwerfersteuerung | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Interne Relaisspulen | 5 |
| 28 | Zusatzleuchten (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Relaisspule im Hauptrelais für Motormanagement; Motorsteuergerät (5, 6-Zyl. Benzin) | 10 |
| 31 | Getriebesteuermodul | fünfzehn |
| 32 | Magnetkupplung A/C (nicht 5-Zyl.-Diesel); Kühlmittelpumpe (5-Zyl.-Diesel Start/Stop) | fünfzehn |
| 33 | Relaisspule im Relais für Magnetkupplung A/C (nicht 5-Zyl.-Diesel); Relaisspule im Relais für Kühlmittelpumpe (5-Zyl.-Diesel Start/Stop); Relaisspulen in der Zentralelektrik in der Kaltzone des Motorraums (Start/Stopp) | 5 |
| 34 | Startrelais (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) |
30 |
| 35 | Zündspulen (4-Zyl.-Benziner), Glühsteuermodul (5-Zyl.-Diesel) | 10 |
| 35 | Zündspulen (5, 6-Zyl. Benzin), Kondensator (6-Zyl.) | 20 |
| 36 | Motorsteuergerät (Benzin) | 10 |
| 36 | Motorsteuergerät (Diesel) | fünfzehn |
| 37 | Ventile (1,6 l Benzin), Luftmassenmesser (1,6 l Benzin) Luftmassenmesser (D4162T), Regelventil Kraftstoffdurchfluss (D4162T) | 10 |
| 37 | Luftmassenmesser (5, 6-Zyl.), Steuerventile (5-Zyl.-Diesel), Einspritzdüsen (5, 6-Zyl.-Benziner), Motorsteuergerät (6-Zyl.) | fünfzehn |
| 38 | Magnetkupplung A/C (5, 6-Zyl.); Ventile, Motorsteuergerät (6-Zyl.) Magnetventile (6-Zyl. ohne Turbo); Stellmotoren, Saugrohr (6-Zyl. ohne Turbo); Luftmassenmesser (4-Zyl. 2,0 l Benzin, 5-Zyl. Benzin); Ölstandssensor (5-Zyl.-Diesel) Kühlmittelpumpe (D4162T) | 10 |
| 39 | Lambda-Sonden (4-Zyl.-Benziner), Lambda-Sonde (Diesel), Steuergerät, Kühler-Rollenabdeckung (manuell 5-Zyl. 2,0-l-Diesel) | 10 |
| 39 | EVAP-Ventil (5, 6-Zyl.-Benzin), Lambda-Sonden (5, 6-Zyl.-Benzin) | fünfzehn |
| 40 | Kühlmittelpumpe (1,6 l Benzin Start/Stop, 5-Zyl. Benzin Start/Stop); Kurbelgehäuseentlüftungsheizung (5-Zyl. Benzin); Ölpumpe Automatikgetriebe (5-Zyl. Benzin Start/Stopp) | 10 |
| 40 | Dieselfilterheizung | 20 |
| 41 | Steuergerät, Kühlerrollenabdeckung (5-Zyl. Benzin) | 5 |
| 41 | Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel); Ölpumpe Automatikgetriebe (5-Zyl. Diesel Start/Stop) | 10 |
| 42 | Glühkerzen (Diesel) | 70 |
| 43 | Kühlgebläse (4-Zyl., 5-Zyl. Benzin) | 60 |
| 43 | Kühlgebläse (6-Zyl.-Benzin, 5-Zyl.-Diesel) | 80 |
| 44 | Elektrohydraulische Servolenkung | 100 |
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2013)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für Audiosteuermodul (Option); Primärsicherung für Sicherungen 16-20: Infotainment | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12-V-Steckdose Laderaum | fünfzehn |
| 8 | Bedienfeld Fahrertür | 20 |
| 9 | Bedienfeld, Beifahrertür | 20 |
| 10 | Bedienfeld Beifahrertür hinten rechts | 20 |
| 11 | Bedienfeld Beifahrertür hinten links | 20 |
| 12 | Schlüssellos (Option) | 20 |
| 13 | Fahrerseite elektrisch verstellbar (Option) | 20 |
| 14 | Beifahrerseite elektrisch verstellbar (Option) | 20 |
| fünfzehn | ||
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Audiosteuergerät (Verstärker) (Option) Digitalradio (Option), TV (Option) | 10 |
| 18 | Audio | fünfzehn |
| 19 | Telefon, Bluetooth (Option) | 5 |
| 20 | Fond-Entertainment (RSE) (Option) | 7,5 |
| 21 | Schiebedach (Option), Innenbeleuchtung Dach, Klimasensor | 5 |
| 22 | 12-V-Steckdose Tunnelkonsole | fünfzehn |
| 23 | Sitzheizung hinten rechts (Option) | fünfzehn |
| 24 | Sitzheizung hinten links (Option) | fünfzehn |
| 25 | ||
| 26 | Sitzheizung (Beifahrerseite) | fünfzehn |
| 27 | Sitzheizung (Fahrerseite) | fünfzehn |
| 28 | Einparkhilfe (Option), Parkkamera (Option), Anhängerkupplung (Option) | 5 |
| 29 | Steuergerät AWD (Option) | fünfzehn |
| 30 | Aktives Fahrwerk Four-C (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2013)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenwischer | fünfzehn |
| 2 | – | – |
| 3 | Innenbeleuchtung, Türbedienfeld Fahrerseite, elektrische Fensterheber, elektrische Sitze vorn (Option), Garagentoröffner mit Fernbedienung (Option) | 7,5 |
| 4 | Informationsanzeige (DIM) | 5 |
| 5 | Abstandsregeltempomat, ACC (Option), Kollisionswarnsystem (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten, Tankklappe | 10 |
| 9 | Heckscheibenwaschanlage | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Entriegelung Heckklappe | 10 |
| 12 | Klappbare Kopfstütze (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Bewegungsmelderalarm (Option); Klimatafel | 5 |
| fünfzehn | Lenkradschloss | fünfzehn |
| 16 | Sirenenalarm (Option), Datalink-Anschluss OBDII | 5 |
| 17 | ||
| 18 | Airbag | 10 |
| 19 | Kollisionswarnsystem | 5 |
| 20 | Gaspedal, elektrische Motorblockheizung (Diesel), elektrische Außenspiegel (Option), Sitzheizung hinten (Option) | 7,5 |
| 21 | Infotainment (ICM), CD & Radio (nicht Premium oder High Performance) | fünfzehn |
| 22 | Bremslicht | 5 |
| 23 | Sonnendach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
Kaltzone im Motorraum
Zuordnung der Sicherungen in der Motorraum-Kaltzone (2013)
| № | Funktion | EIN |
|---|---|---|
| A1 | Hauptsicherung für Zentralelektrik im Motorraum | 175 |
| A2 | Hauptsicherung für Zentrales Elektronikmodul (CEM) mit Sicherungskasten B unter dem Handschuhfach, Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach, Zentralelektrik im Laderaum | 175 |
| 1 | PTC-Element, Luftvorwärmer (Option) | 100 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) mit Sicherungskasten B unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach | 60 |
| 4 | Primärsicherung für Zentralelektrik im Fahrgastraum mit Sicherungskasten A unter dem Handschuhfach | 60 |
| 5 | Primärsicherung für Zentralelektrik im Laderaum | 60 |
| 6 | Lüfter | 40 |
| 7 | ||
| 8 | ||
| 9 | Relais starten | 30 |
| 10 | Interne Diode | 50 |
| 11 | Stützbatterie | 70 |
| 12 | Zentrales Elektronikmodul (CEM) – Referenzspannungs-Stützbatterie; Ladepunkt-Unterstützungsbatterie | fünfzehn |
Die Sicherungen A1 und A2 sind vom Typ „MEGA Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
2014
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für das Zentralelektronikmodul (CEM) unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 50 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Laderaum (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 4 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 5 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 6 | ||
| 7 | Elektrische Zusatzheizung (Option) (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 100 |
| 8 | Beheizte Frontscheibe (Option), linke Seite | 40 |
| 9 | Scheibenwischer | 30 |
| 10 | Standheizung (Option) | 25 |
| 11 | Lüftungsgebläse (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 12 | Frontscheibe beheizbar (Option), rechts | 40 |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | Scheinwerferwaschanlage (Option) | 20 |
| 16 | Leuchtweitenregulierung (Option); Aktive Xenon-Scheinwerfer – ABL (Option) | 10 |
| 17 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 20 |
| 18 | Abs | 5 |
| 19 | Einstellbare Lenkkraft (Option) | 5 |
| 20 | Motorsteuerungsmodul; Getriebesteuermodul; Airbags | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | – | – |
| 23 | Lichtschalter | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Relaisspulen | 5 |
| 28 | Zusatzleuchten (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Relaisspule im Hauptrelais für Motormanagement; Motorsteuergerät (4-Zyl. 2,0 l (Gilt nicht für den B4204T7-Motor), 5, 6-Zyl.) | 10 |
| 31 | Getriebesteuermodul | fünfzehn |
| 32 | Magnetkupplung A/C (nicht 4-Zyl. 2,0 l (gilt jedoch für den B4204T7 Motor), nicht 5-Zyl. Diesel); Stützkühlmittelpumpe (4-Zyl. 2,0 1 Diesel) | fünfzehn |
| 33 | Relaisspule im Relais für Magnetkupplung A/C (nicht 5-Zyl.-Diesel); Relaisspule im Relais für Kühlmittelpumpe (1,6 I Benzin Start/Stop); Relaisspulen in der Zentralelektrik in der Kaltzone des Motorraums (Start/Stopp) | 5 |
| 34 | Startrelais (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 30 |
| 35 | Zündspulen (1,6 l Benzin, Motor B4204T7); Glühsteuermodul (5-Zyl.-Diesel) | 10 |
| 35 | Motorsteuergerät (4-Zyl. 2,0 l (gilt nicht für den Motor B4204T7)); Zündspulen (5, 6-Zyl. Benzin); Kondensator (6-Zyl.) | 20 |
| 36 | Motorsteuergerät (Benzin außer 4-Zyl. 2,0 l (gilt jedoch für den B4204T7 Motor)) | 10 |
| 36 | Motorsteuergerät (1,6 l Diesel, 5-Zyl. Diesel) | fünfzehn |
| 36 | Motorsteuergerät (4-Zyl. 2,0 l (Gilt nicht für den B4204T7-Motor)) | 20 |
| 37 | Ventile (1,6 l Benzin); Luftmassenmesser (1,6 l, 4-Zyl. 2,0 l (gilt nicht für den Motor B4204T7)); Thermostat (4-Zyl. 2,0 l Benzin (Gilt nicht für den B4204T7 Motor)); EVAP-Ventil (4-Zyl. 2,0 l Benzin (gilt nicht für den B4204T7-Motor)); Kühlventil für Klimaanlage (4-Zyl. 2,0 l Diesel); Kühlpumpe für AGR (4-Zyl. 2,0 l Diesel) Luftmassenmesser (Motor D4162T); Regelventil, Kraftstofffluss (Motor D4162T) | 10 |
| 37 | Luftmassenmesser (5-Zyl. Diesel, 6-Zyl.); Regelventile (5-Zyl.-Diesel); Einspritzdüsen (5, 6-Zyl. Benzin); Motorsteuergerät (5-Zyl. Benzin, 6-Zyl.) | fünfzehn |
| 38 | Magnetkupplung A/C (5, 6-Zyl.); Ventile (1,6 I, Motor B4204T7; 5-Zyl., 6-Zyl.); Motorsteuergerät (6-Zyl.); Magnetspulen (6-Zyl. ohne Turbo); Stellmotoren, Saugrohr (6-Zyl. ohne Turbo); Luftmassenmesser (Motor B4204T7; 5-Zyl. Benzin); Ölstandssensor (5-Zyl. Diesel) | 10 |
| 38 | Ventile (4-Zyl. 2,0 l (Gilt nicht für den B4204T7-Motor)); Ölpumpe (4-Zyl. 2,0 I Benzin (Gilt nicht für den B4204T7 Motor)); Lambdasonde, Mitte (4-Zyl. 2,0 I Benziner (gilt nicht für den B4204T7 Motor)); Lambdasonde, hinten (4-Zyl. 2.0 I Diesel) | fünfzehn |
| 39 | Lambdasonden (1,6 l Benzin, Motor B4204T7); Lambdasonde (5-Zyl.-Diesel); Steuergerät Kühlerrollenabdeckung (1,6 l Diesel, 5-Zyl. Diesel) | 10 |
| 39 | Lambdasonde vorn (4-Zyl. 2,0 l (gilt nicht für Motor B4204T7)); Lambdasonde, hinten (4-Zyl. 2,0 l Benzin (gilt nicht für Motor B4204T7)); EVAP-Ventil (5, 6-Zyl. Benzin); Lambdasonden (5, 6-Zyl. Benziner) | fünfzehn |
| 40 | Kühlmittelpumpe (1,6 I Benzin Start/Stop); Kurbelgehäuseentlüftungsheizung (5-Zyl.-Benzin); Ölpumpe Automatikgetriebe (5-Zyl. Benzin Start/Stopp) | 10 |
| 40 | Zündspulen (4-Zyl. 2.0 I Benziner (Gilt nicht für den B4204T7 Motor)) | fünfzehn |
| 40 | Dieselfilterheizung | 20 |
| 41 | Steuergerät, Kühlerrollenabdeckung (5-Zyl. Benzin) | 5 |
| 41 | Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel); Ölpumpe Automatikgetriebe (5-Zyl. Diesel Start/Stop) | 10 |
| 41 | Magnetkupplung A/C (4-Zyl. 2,0 l (gilt nicht für den Motor B4204T7)); Glühsteuermodul (4-Zyl. 2,0 1 Diesel); Ölpumpe (4-Zyl. 2,0 1 Diesel) | fünfzehn |
| 42 | Kühlmittelpumpe (4-Zyl. 2,0 1 Benzin (Gilt nicht für den B4204T7 Motor)) | 50 |
| 42 | Glühkerzen (Diesel) | 70 |
| 43 | Kühlgebläse (1,6 I, 4-Zyl. 2,0 I Benzin, 5-Zyl. Benzin) | 60 |
| 43 | Kühlgebläse (6-Zyl., 4-Zyl. 2.0 I Diesel, 5-Zyl. Diesel) | 80 |
| 44 | Servolenkung | 100 |
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für Audiosteuermodul (Option); Primärsicherung für Sicherungen 16-20: Infotainment | 40 |
| 2 | ||
| 3 | ||
| 4 | Beheiztes Lenkrad (Option) | 10 |
| 5 | ||
| 6 | ||
| 7 | 12-V-Steckdose Laderaum | fünfzehn |
| 8 | Bedienfeld Fahrertür | 20 |
| 9 | Bedienfeld, Beifahrertür | 20 |
| 10 | Bedienfeld Beifahrertür hinten rechts | 20 |
| 11 | Bedienfeld Beifahrertür hinten links | 20 |
| 12 | Schlüssellos (Option) | 20 |
| 13 | Fahrerseite elektrisch verstellbar (Option) | 20 |
| 14 | Beifahrerseite elektrisch verstellbar (Option) | 20 |
| fünfzehn | ||
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Audiosteuergerät (Verstärker) (Option) Digitalradio (Option), TV (Option) | 10 |
| 18 | Audio | fünfzehn |
| 19 | Telefon, Bluetooth (Option) | 5 |
| 20 | Multimediasystem für Rücksitz (RSE) (Option) | 7,5 |
| 21 | Schiebedach (Option), Innenbeleuchtung Dach, Klimasensor | 5 |
| 22 | 12-V-Steckdose Tunnelkonsole | fünfzehn |
| 23 | Sitzheizung hinten rechts (Option) | fünfzehn |
| 24 | Sitzheizung hinten links (Option) | fünfzehn |
| 25 | ||
| 26 | Sitzheizung (Beifahrerseite) | fünfzehn |
| 27 | Sitzheizung (Fahrerseite) | fünfzehn |
| 28 | Einparkhilfe (Option), Parkkamera (Option), Anhängerkupplung (Option) | 5 |
| 29 | Steuergerät AWD (Option) | fünfzehn |
| 30 | Aktives Fahrwerk Four-C (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenwischer | fünfzehn |
| 2 | – | – |
| 3 | Innenbeleuchtung; Fahrertür-Bedienfeld, elektrische Fensterheber; Ferngesteuerter Garagentoröffner (Option); Elektrische Sitze vorn (Option) | 7,5 |
| 4 | Kombi-Instrumententafel | 5 |
| 5 | Abstandsregeltempomat, ACC (Option), Kollisionswarnsystem (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten, Tankklappe | 10 |
| 9 | Heckscheibenwaschanlage | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Entriegelung Heckklappe | 10 |
| 12 | Klappbare Kopfstütze (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Bewegungsmelderalarm (Option); Klimatafel | 5 |
| fünfzehn | Lenkradschloss | fünfzehn |
| 16 | Sirenenalarm (Option), Datalink-Anschluss OBDII | 5 |
| 17 | ||
| 18 | Airbag | 10 |
| 19 | Kollisionswarnsystem | 5 |
| 20 | Gaspedalsensor; Abblendbarer Innenspiegel (Option); Sitzheizung hinten (Option); Elektrische Zusatzheizung (Option) | 7,5 |
| 21 | Infotainment-Steuermodul (Performance); Audio (Leistung) | fünfzehn |
| 22 | Bremslicht | 5 |
| 23 | Sonnendach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
Kaltzone im Motorraum
Zuordnung der Sicherungen in der Motorraum-Kaltzone (2014)
| № | Funktion | EIN |
|---|---|---|
| A1 | Hauptsicherung für Zentralelektrik im Motorraum | 175 |
| A2 | Hauptsicherung für Zentrales Elektronikmodul (CEM) unter dem Handschuhfach, Relais-/Sicherungskasten unter dem Handschuhfach, Zentralelektrik im Laderaum | 175 |
| 1 | Elektrische Zusatzheizung (Option) | 100 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach | 60 |
| 4 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach | 60 |
| 5 | Primärsicherung für Zentralelektrik im Laderaum | 60 |
| 6 | Lüfter | 40 |
| 7 | ||
| 8 | ||
| 9 | Relais starten | 30 |
| 10 | Interne Diode | 50 |
| 11 | Stützbatterie | 70 |
| 12 | Zentrales Elektronikmodul (CEM) – Referenzspannungs-Stützbatterie; Ladepunkt-Unterstützungsbatterie | fünfzehn |
Die Sicherungen A1 und A2 sind vom Typ „MEGA Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
2015
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2015)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Sicherungsautomat: Zentrales Elektromodul unter dem Handschuhfach (nicht verwendet bei Fahrzeugen mit optionaler Start-Stopp-Funktion) | 50 |
| 2 | Sicherungsautomat: Zentrales Elektromodul unter dem Handschuhfach | 50 |
| 3 | Sicherungsautomat: Zentrales Elektromodul im Laderaum (nicht verwendet bei Fahrzeugen mit optionaler Start-Stopp-Funktion) | 60 |
| 4 | Sicherungsautomat: Zentrales Elektromodul unter dem Handschuhfach (nicht verwendet bei Fahrzeugen mit optionaler Start-Stopp-Funktion) | 60 |
| 5 | Sicherungsautomat: Zentrales Elektromodul unter dem Handschuhfach (nicht verwendet bei Fahrzeugen mit optionaler Start-Stopp-Funktion) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Frontscheibe Fahrerseite (Option) | 40 |
| 9 | Scheibenwischer | 30 |
| 10 | – | |
| 11 | Klimatisierungssystem (nicht verwendet bei Fahrzeugen mit optionaler Start/Stopp-Funktion) | 40 |
| 12 | Frontscheibe Beifahrerseite (Option) | 40 |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | Scheinwerferwaschanlage | 20 |
| 16 | Aktives Kurvenlicht – Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales Elektromodul (unter dem Handschuhfach) | 20 |
| 18 | Abs | 5 |
| 19 | Einstellbare Lenkkraft (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | ||
| 23 | Beleuchtungsscheibe | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Relaisspulen | 5 |
| 28 | Zusatzscheinwerfer (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Relaisspulen, Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät – Automatikgetriebe | fünfzehn |
| 32 | Klimakompressor (nicht 4-Zyl. Motoren) | fünfzehn |
| 33 | Relais-Spulen A/C, Relais-Spulen im Motorraum Kaltzone für Start/Stop | 5 |
| 34 | Anlasserrelais (nicht verwendet bei Fahrzeugen mit optionaler Start/Stopp-Funktion) | 30 |
| 35 | Motorsteuergerät (4-Zyl.-Motoren); Zündspulen (5-/6-Zyl.-Motoren), Kondensator (6-Zyl.-Motoren) | 20 |
| 36 | Motorsteuergerät (4-Zyl.-Motoren) | 20 |
| 36 | Motorsteuergerät (5-Zyl.- und 6-Zyl.-Motoren) | 10 |
| 37 | 4-Zyl. Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil | 10 |
| 37 | 5-/6-Zyl. Motoren: Einspritzanlage, Luftmassenmesser (nur 6-Zyl.-Motoren), Motorsteuergerät | fünfzehn |
| 38 | Klimakompressor (5-/6-Zyl.-Motoren), Motorventile, Motorsteuergerät (6-Zyl.-Motoren), Magnetspulen (nur 6-Zyl. ohne Turbo), Luftmassenmesser (nur 6-Zyl.) ) | 10 |
| 38 | Motorventile/Ölpumpe/mittig beheizte Lambdasonde (4-Zyl.-Motoren) | fünfzehn |
| 39 | Beheizte Lambdasonden vorn/hinten (4-Zyl.-Motoren), EVAP-Ventil (5-/6-Zyl.-Motoren), beheizte Lambdasonden (5-/6-Zyl.-Motoren) | fünfzehn |
| 40 | Ölpumpe (Automatikgetriebe)/Kurbelgehäuseentlüftungsheizung (5-Zyl.-Motoren) | 10 |
| 40 | Zündspulen | fünfzehn |
| 41 | Kraftstoffleckageerkennung (5-/6-Zyl.-Motoren), Steuergerät für Kühlerjalousie (5-Zyl.-Motoren) | 5 |
| 41 | Kraftstoffleckageerkennung, Klimarelais (4-Zyl.-Motoren) | fünfzehn |
| 42 | Kühlmittelpumpe (4-Zyl.-Motoren) | 50 |
| 43 | Lüfter | 60 (4/5-Zyl.-Motoren) |
| 43 | Lüfter | 80 (6-Zyl.-Motoren) |
| 44 | Servolenkung | 100 |
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2015)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Sicherungsautomat für das Infotainmentsystem und für Sicherungen 16-20 | 40 |
| 2 | – | |
| 3 | – | |
| 4 | Beheiztes Lenkrad (Option) | 10 |
| 5 | ||
| 6 | ||
| 7 | 12-Volt-Steckdose (Laderaum) | fünfzehn |
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 20 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | – | |
| 16 | Steuermodul des Infotainmentsystems | 5 |
| 17 | Infotainment-System: Verstärker, Satellitenradio SiriusXM (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | Fond-Entertainment-System (RSE) (Option) | 7,5 |
| 21 | Elektrisches Schiebedach (Option), Innenbeleuchtung, Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen in der Tunnelkonsole | fünfzehn |
| 23 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 24 | Sitzheizung im Fond (Fahrerseite) (Option) | fünfzehn |
| 25 | – | |
| 26 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 27 | Beheizter Fahrersitz (Option) | fünfzehn |
| 28 | Parkassistent (Option), Steuergerät Anhängerkupplung (Option), Parkassistent-Kamera (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | fünfzehn |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2015)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckklappenwischer | fünfzehn |
| 2 | ||
| 3 | Innenbeleuchtung vorn, Fensterheber an der Fahrertür, elektrisch verstellbare Sitze (Option), HomeLInk® Wireless Control System (Option) | 7,5 |
| 4 | Instrumententafel | 5 |
| 5 | Abstandsregeltempomat/Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe | 10 |
| 9 | Scheibenwaschanlage Heckklappe | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Heckklappe entriegeln | 10 |
| 12 | Elektrisch umklappbare Außensitz-Kopfstützen (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Bedienfeld der Klimaanlage | 5 |
| fünfzehn | – | |
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | ||
| 18 | Airbagsystem, Insassengewichtssensor | 10 |
| 19 | Kollisionswarnsystem (Option) | 5 |
| 20 | Fahrpedalsensor, Spiegelautomatik, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Power-Schiebedach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
Kaltzone im Motorraum
Zuordnung der Sicherungen in der Motorraum-Kaltzone (2015)
| № | Funktion | EIN |
|---|---|---|
| A1 | Sicherungsautomat: Zentrales Elektromodul im Motorraum | 175 |
| A2 | Sicherungsautomat: Sicherungskästen unter dem Handschuhfach, Zentralelektrikmodul im Laderaum | 175 |
| 1 | ||
| 2 | Sicherungsautomat: Sicherungskasten B unter dem Handschuhfach | 50 |
| 3 | Sicherungsautomat: Sicherungskasten A unter dem Handschuhfach | 60 |
| 4 | Sicherungsautomat: Sicherungskasten A unter dem Handschuhfach | 60 |
| 5 | Leistungsschalter: Zentrales Elektromodul im Laderaum | 60 |
| 6 | Klimagebläse | 40 |
| 7 | ||
| 8 | ||
| 9 | Anlasserrelais | 30 |
| 10 | Interne Diode | 50 |
| 11 | Hilfsbatterie | 70 |
| 12 | Zentrales elektrisches Modul: Hilfsbatterie-Referenzspannung, Hilfsbatterie-Ladepunkt | fünfzehn |
Die Sicherungen A1, A2 und 1–11 sind Relais/Leistungsschalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Sicherung 12 kann bei Bedarf jederzeit gewechselt werden.
Sicherung 12 kann bei Bedarf jederzeit gewechselt werden.
2016
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2016)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für das Zentralelektronikmodul (CEM) unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 50 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Zentralelektrik im Laderaum (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 4 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach | 60 |
| 5 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 60 |
| 6 | ||
| 7 | Elektrische Zusatzheizung (Option) (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 100 |
| 8 | Frontscheibe beheizbar (Option) , linke Seite (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 9 | Scheibenwischer | 30 |
| 10 | Standheizung (Option) | 25 |
| 11 | Lüftungsgebläse (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 12 | Beheizte Frontscheibe (Option) , rechte Seite (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 40 |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | Scheinwerferwaschanlage (Option) | 20 |
| 16 | Leuchtweitenregulierung (Option); Aktive Xenon-Scheinwerfer – ABL (Option) | 10 |
| 17 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 20 |
| 18 | Abs | 5 |
| 19 | Einstellbare Lenkkraft (Option) | 5 |
| 20 | Motorsteuerungsmodul; Getriebesteuermodul; Airbags | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | – | – |
| 23 | Scheinwerfersteuerung | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Relaisspulen | 5 |
| 28 | Zusatzleuchten (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Relaisspule im Hauptrelais für Motormanagement (4-Zyl.); Motorsteuergerät (4-Zyl.) | 5 |
| 30 | Relaisspule im Hauptrelais für Motormanagement (5, 6-Zyl.); Motorsteuergerät (5, 6-Zyl.) | 10 |
| 31 | Getriebesteuermodul | fünfzehn |
| 32 | Magnetkupplung A/C (5, 6-Zyl. Benzin); Stützkühlmittelpumpe (4-Zyl.-Diesel) | fünfzehn |
| 33 | Relaisspule im Relais für Magnetkupplung A/C (5, 6-Zyl. Benzin); Relaisspulen in der Zentralelektrik in der Kaltzone des Motorraums (Start/Stopp) | 5 |
| 34 | Startrelais (5, 6-Zyl. Benzin) (Bei Fahrzeugen mit Start/Stopp-Funktion ist dieser Sicherungsplatz leer) | 30 |
| 35 | Glühsteuermodul (5-Zyl.-Diesel) | 10 |
| 35 | Motorsteuergerät (4-Zyl.); Zündspulen (5, 6-Zyl. Benzin); Kondensator (6-Zyl.) | 20 |
| 36 | Motorsteuergerät (5, 6-Zyl. Benzin) | 10 |
| 36 | Motorsteuergerät (5-Zyl.-Diesel) | fünfzehn |
| 36 | Motorsteuergerät (4-Zyl.) | 20 |
| 37 | Luftmassenmesser (4-Zyl.); Thermostat (4-Zyl. Benzin); EVAP-Ventil (4-Zyl.-Benzin); Kühlpumpe für AGR (4-Zyl. Diesel) | 10 |
| 37 | Luftmassenmesser (5-Zyl. Diesel, 6-Zyl.); Regelventile (5-Zyl.-Diesel); Einspritzdüsen (5, 6-Zyl. Benzin); Motorsteuergerät (5, 6-Zyl. Benzin) | fünfzehn |
| 38 | Magnetkupplung A/C (5, 6-Zyl.); Ventile (5, 6-Zyl.); Motorsteuergerät (6-Zyl.); Luftmassenmesser (5-Zyl. Benzin); Ölstandssensor | 10 |
| 38 | Ventile (4-Zyl.); Ölpumpe (4-Zyl.-Benzin); Lambdasonde, Mitte (4-Zyl.-Benziner); Lambdasonde, hinten (4-Zyl.-Diesel) | fünfzehn |
| 39 | Lambdasonde vorn (4-Zyl.); Lambdasonde hinten (4-Zyl.-Benziner); EVAP-Ventil (5, 6-Zyl. Benzin); Lambdasonden (5, 6-Zyl.); Steuermodul Kühlerrollenabdeckung (5-Zyl. Diesel) | fünfzehn |
| 40 | Kühlmittelpumpe (5-Zyl.-Benzin); Kurbelgehäuseentlüftungsheizung (5-Zyl.-Benzin); Ölpumpe Automatikgetriebe (5-Zyl. Benzin Start/Stopp) | 10 |
| 40 | Zündspulen (4-Zyl. Benzin) | fünfzehn |
| 40 | Dieselfilterheizung (Diesel) | 20 |
| 41 | Steuergerät, Kühlerrollenabdeckung (5-Zyl. Benzin) | 5 |
| 41 | Magnetkupplung A/C (4-Zyl.); Glühsteuermodul (4-Zyl.-Diesel); Ölpumpe (4-Zyl. Diesel) | 7,5 |
| 41 | Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel); Ölpumpe Automatikgetriebe (5-Zyl. Diesel Start/Stop) | 10 |
| 42 | Kühlmittelpumpe (4-Zyl. Benzin) | 50 |
| 42 | Glühkerzen (Diesel) | 70 |
| 43 | Kühlgebläse (4 – 5-Zyl. Benzin) | 60 |
| 43 | Kühlgebläse (6-Zyl., 4, 5-Zyl. Diesel) | 80 |
| 44 | Servolenkung | 100 |
Die Sicherungen 1-7 und 42-44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und die Empfehlung zum Wechseln ist, dass Sie eine Volvo-Vertragswerkstatt aufsuchen.
Die Sicherungen 16 – 33 und 35 – 41 sind vom Typ „MiniFuse“.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2016)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Primärsicherung für Audiosteuermodul (Option); Primärsicherung für Sicherungen 16-20: Infotainment | 40 |
| 2 | ||
| 3 | ||
| 4 | Beheiztes Lenkrad (Option) | 10 |
| 5 | ||
| 6 | ||
| 7 | 12-V-Steckdose Laderaum | fünfzehn |
| 8 | Bedienfeld Fahrertür | 20 |
| 9 | Bedienfeld, Beifahrertür | 20 |
| 10 | Bedienfeld Beifahrertür hinten rechts | 20 |
| 11 | Bedienfeld Beifahrertür hinten links | 20 |
| 12 | Schlüssellos (Option) | 20 |
| 13 | Fahrerseite elektrisch verstellbar (Option) | 20 |
| 14 | Beifahrerseite elektrisch verstellbar (Option) | 20 |
| fünfzehn | ||
| 16 | Infotainment-Steuermodul oder Bildschirm (bestimmte Modellvarianten) | 5 |
| 17 | Audiosteuergerät (Verstärker) (Option) Digitalradio (Option), TV (Option) | 10 |
| 18 | Audiosteuermodul oder Steuermodul Sensus (bestimmte Modellvarianten) | fünfzehn |
| 19 | Telefon, Bluetooth (Option) | 5 |
| 20 | ||
| 21 | Schiebedach (Option), Innenbeleuchtung Dach, Klimasensor | 5 |
| 22 | 12-V-Steckdose Tunnelkonsole | fünfzehn |
| 23 | Sitzheizung hinten rechts (Option) | fünfzehn |
| 24 | Sitzheizung hinten links (Option) | fünfzehn |
| 25 | ||
| 26 | Sitzheizung Beifahrerseite; Sitzbelüftung Beifahrerseite (Option) | fünfzehn |
| 27 | Sitzheizung Fahrerseite vorn Sitzbelüftung Fahrerseite vorn (Option) | fünfzehn |
| 28 | Einparkhilfe (Option) | 5 |
| 29 | Steuergerät AWD (Option) | fünfzehn |
| 30 | Aktives Fahrwerk Four-C (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2016)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenwischer | fünfzehn |
| 2 | – | – |
| 3 | Innenbeleuchtung; Fahrertür-Bedienfeld, elektrische Fensterheber; Ferngesteuerter Garagentoröffner (Option); Elektrische Sitze vorn (Option) | 7,5 |
| 4 | Kombi-Instrumententafel | 5 |
| 5 | Abstandsregeltempomat, ACC (Option), Kollisionswarnsystem (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten, Tankklappe | 10 |
| 9 | Heckscheibenwaschanlage | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Entriegelung Heckklappe | 10 |
| 12 | Klappbare Kopfstütze (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Bewegungsmelderalarm (Option); Klimatafel | 5 |
| fünfzehn | Lenkradschloss | fünfzehn |
| 16 | Sirenenalarm (Option), Datalink-Anschluss OBDII | 5 |
| 17 | ||
| 18 | Airbag | 10 |
| 19 | Kollisionswarnsystem | 5 |
| 20 | Gaspedalsensor; Abblendbarer Innenspiegel (Option); Sitzheizung hinten (Option); Elektrische Zusatzheizung (Option) | 7,5 |
| 21 | Infotainment-Steuermodul (Performance); Audio (Leistung) | fünfzehn |
| 22 | Bremslicht | 5 |
| 23 | Sonnendach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse links | 30 |
| 2 | Elektrische Feststellbremse rechts | 30 |
| 3 | Heckscheibenheizung | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | POT (automatische Heckklappenöffnung) (Option) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 |
Kaltzone im Motorraum
Zuordnung der Sicherungen in der Motorraum-Kaltzone (2016)
| № | Funktion | EIN |
|---|---|---|
| A1 | Hauptsicherung für Zentralelektrik im Motorraum | 175 |
| A2 | Hauptsicherung für Zentrales Elektronikmodul (CEM) unter dem Handschuhfach, Relais-/Sicherungskasten unter dem Handschuhfach, Zentralelektrik im Laderaum | 175 |
| 1 | Elektrische Zusatzheizung (Option) | 100 |
| 2 | Primärsicherung für das zentrale elektronische Modul (CEM) unter dem Handschuhfach | 50 |
| 3 | Primärsicherung für Relais/Sicherungskasten unter dem Handschuhfach | 60 |
| 4 | Beheizte Frontscheibe (Option) | 60 |
| 5 | Primärsicherung für Zentralelektrik im Laderaum | 60 |
| 6 | Lüfter | 40 |
| 7 | ||
| 8 | ||
| 9 | Relais starten | 30 |
| 10 | 50 | |
| 11 | Stützbatterie | 70 |
| 12 | Zentralelektronikmodul (CEM) – Referenzspannungs-Stützbatterie | 5 |
Die Sicherungen A1 und A2 sind vom Typ „MEGA Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
Die Sicherungen 1-11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausgetauscht werden.
Sicherung 12 ist vom Typ „Minisicherung“.
