In diesem Artikel betrachten wir den Volvo XC90 der zweiten Generation, der von 2014 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Volvo XC90 2016, 2017, 2018 und 2019 (+ Twin-Engine-Versionen), Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) .
der Inhalt
Sicherungsanordnung Volvo XC90 2016-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo XC90 sind die Sicherungen #24, #25, #26 im Motorraum-Sicherungskasten und Sicherung #2 (Steckdose in der Tunnelkonsole) im Sicherungskasten unter dem Handschuhfach.

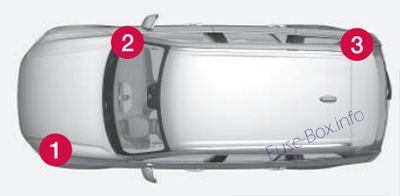

Lage des Sicherungskastens

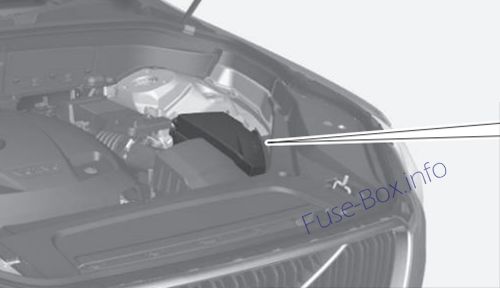

1) Relais/Sicherungskasten im Motorraum

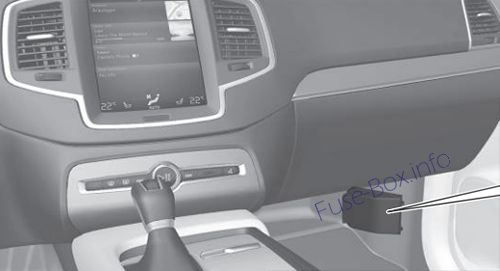

2) Sicherungskasten unter dem Handschuhfach

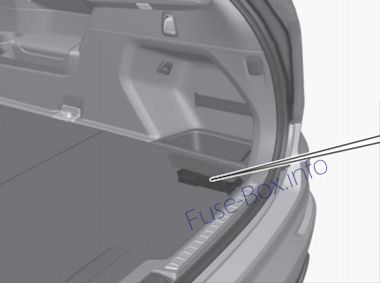

3) Laderaum
Der Sicherungskasten befindet sich unter dem Ablagefach auf der rechten Seite.
Sicherungskastendiagramme
ad vertisements
2016

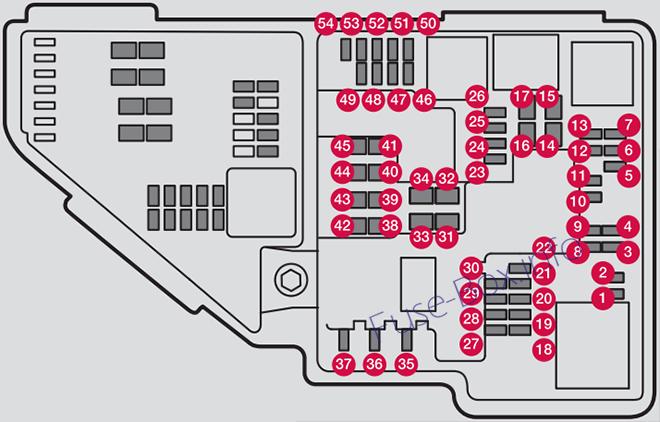

Motorraum

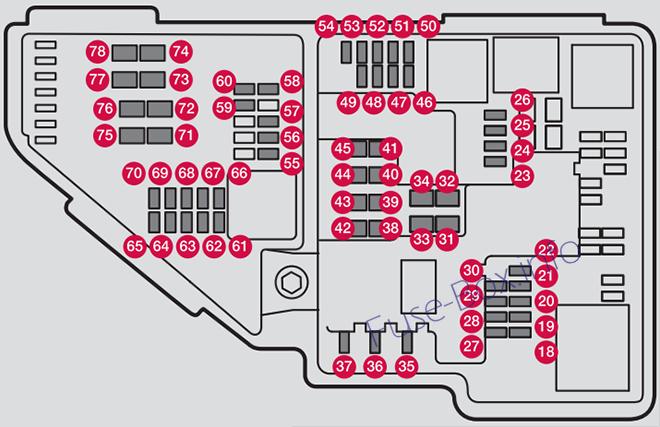

Zuordnung der Sicherungen im Motorraum (2016)
| № | Funktion | Ampere |
|---|---|---|
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB-Buchse (Option) | 5 |
| 24 | 12-Volt-Steckdose im Laderaum | fünfzehn |
| 25 | 12-Volt-Steckdose an der Rückseite der Tunnelkonsole | fünfzehn |
| 26 | 12-Volt-Steckdose in der Tunnelkonsole vorn | fünfzehn |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Beheizte Windschutzscheibe Fahrerseite (Option) | Shunt |
| 32 | Beheizte Windschutzscheibe Fahrerseite (Option) | 40 |
| 33 | Scheinwerferwaschanlage (Option) | 25 |
| 34 | Scheibenwaschanlage | 25 |
| 35 | ||
| 36 | Horn | 20 |
| 37 | Alarmsirene (Option) | 5 |
| 38 | Steuergerät Bremsanlage (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Scheibenwaschanlage Heckklappe | 25 |
| 41 | Beheizte Windschutzscheibe Beifahrerseite (Option) | 40 |
| 42 | ||
| 43 | Steuergerät Bremsanlage (ABS-Pumpe) | 40 |
| 44 | – | – |
| 45 | Beheizte Windschutzscheibe Beifahrerseite (Option) | Shunt |
| 46 | Einspeisung beim Einschalten der Zündung an: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrik; Steuergerät Bremssystem Brake | 5 |
| 47 | ||
| 48 | Scheinwerfer auf der Beifahrerseite | 7,5 |
| 49 | – | – |
| 50 | – | – |
| 51 | Steuermodul für Batterieanschlüsse | 5 |
| 52 | Airbags; Insassengewichtssensor (OWS) | 5 |
| 53 | Scheinwerfer Fahrerseite Driver | 7,5 |
| 54 | Gaspedalsensor | 5 |
| 55 | Getriebesteuermodul | fünfzehn |
| 56 | Motorsteuerungsmodul | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Motorsteuerungsmodul; Turboladerventil | 20 |
| 62 | Magnetspulen; Ventile; Thermostat des Motorkühlsystems | 10 |
| 63 | Vakuumregler; Wicklung des Kühlmittellüfterrelais; Ventil | 7,5 |
| 64 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Kraftstoffleckageerkennung | 5 |
| 65 | ||
| 66 | Beheizte Sauerstoffsensoren (vorne und hinten) | fünfzehn |
| 67 | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) | fünfzehn |
| 68 | Kurbelgehäuseentlüftungsheizung | 7,5 |
| 69 | Motorsteuerungsmodul | 20 |
| 70 | Zündspule; Zündkerzen | fünfzehn |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | Anlasser | Shunt |
| 78 | Anlasser | Shunt |
Die Sicherungen 18–30, 35–37, 46–54 und 55–70 werden als „Mikro“ bezeichnet.
Die Sicherungen 31–34, 38–45 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 31–34, 38–45 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Unter dem Handschuhfach
ad vertisements

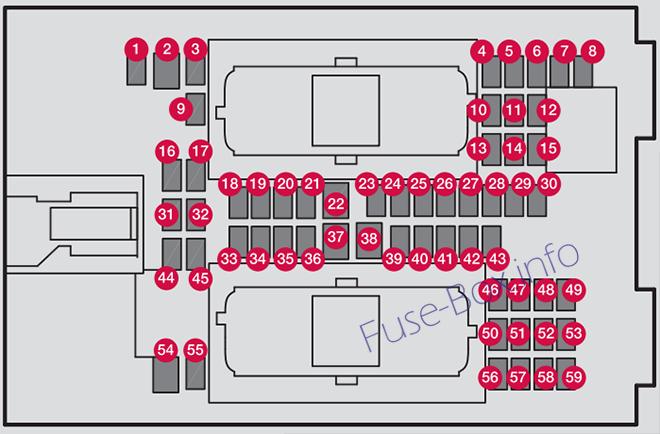

Zuordnung der Sicherungen unter dem Handschuhfach (2016)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | 110-Volt-Steckdose | 30 |
| 3 | – | – |
| 4 | Bewegungsmelder der Alarmanlage (Option) | 5 |
| 5 | Media Player | 5 |
| 6 | Instrumententafel | 5 |
| 7 | Tasten der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | ||
| 10 | ||
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und Feststellbremse | 5 |
| 13 | Beheiztes Lenkradmodul (Option) | fünfzehn |
| 14 | ||
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | Klimasystem-Steuermodul | 10 |
| 19 | – | – |
| 20 | On-Board-Diagnose (OBDII) | 5 |
| 21 | Center-Display | 5 |
| 22 | Klimatisierungsgebläsemodul (vorne) | 40 |
| 23 | – | – |
| 24 | Instrumentenbeleuchtung; Höflichkeitsbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensor; Tastatur der hinteren Tunnelkonsole (Option); Elektrische Vordersitze (Option) | 7,5 |
| 25 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 26 | Panoramadach und Sonnenschutz (Option) | 20 |
| 27 | Head-up-Display (Option) | 5 |
| 28 | Höflichkeitsbeleuchtung | 5 |
| 29 | – | – |
| 30 | Deckenkonsolendisplay (Sicherheitsgurterinnerung, Beifahrerairbaganzeige) | 5 |
| 31 | ||
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Türmodul Fond Beifahrerseite | 20 |
| 34 | Sicherungen im Laderaum | 10 |
| 35 | Kontrollmodul für die Internetverbindung; Volvo On Call-Steuermodul | 5 |
| 36 | Türmodul hinten Fahrerseite | 20 |
| 37 | Infotainment-Steuermodul (Verstärker) | 40 |
| 38 | Klimatisierungsgebläsemodul (hinten) | 40 |
| 39 | Multiband-Antennenmodul | 5 |
| 40 | – | – |
| 41 | – | – |
| 42 | Heckscheibenwischer | fünfzehn |
| 43 | Steuergerät für Kraftstoffpumpe | fünfzehn |
| 44 | – | – |
| 45 | – | – |
| 46 | Sitzheizung Fahrerseite (Option) | fünfzehn |
| 47 | Sitzheizung Beifahrerseite (Option) | fünfzehn |
| 48 | Kühlmittelpumpe | 10 |
| 49 | – | – |
| 50 | Türmodul Fahrerseite vorn | 20 |
| 51 | Aktives Fahrwerk (Option) | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | ||
| 55 | ||
| 56 | Türmodul Beifahrerseite | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Schutzschalter für Sicherungen 53 und 58 | fünfzehn |
Die Sicherungen 1, 3–21, 23–36, 39–53 und 55–59 werden als „Mikro“ bezeichnet.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Laderaum

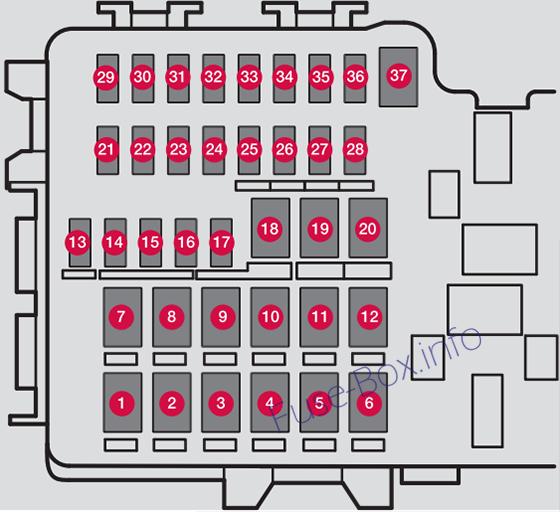

Zuordnung der Sicherungen im Laderaum (2016)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheiztes Heckklappenfenster | 30 |
| 2 | ||
| 3 | Pneumatischer Federungskompressor (Option) | 40 |
| 4 | Sitzheizung im Fond (Beifahrerseite) (Option) | 30 |
| 5 | – | – |
| 6 | Beheizter Rücksitz (Fahrerseite) (Option) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrische Heckklappe (Option) | 25 |
| 10 | Elektrisches Beifahrersitzmodul (Option) | 20 |
| 11 | Steuergerät Anhängerkupplung (Option) | 40 |
| 12 | Gurtstraffermodul (Beifahrerseite) | 40 |
| 13 | Interne Relaiswicklungen | 5 |
| 14 | – | – |
| fünfzehn | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe (Option) | 5 |
| 16 | – | – |
| 17 | Rückenlehnenmodul der dritten Sitzreihe umklappbar (Option) | 20 |
| 18 | Steuergerät Anhängerkupplung (Option) | 25 |
| 19 | Elektrisches Fahrersitzmodul (Option) | 20 |
| 20 | Gurtstraffermodul (Fahrerseite) | 40 |
| 21 | Parkkamera (Option) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Airbag- und Gurtstraffermodule | 5 |
| 27 | ||
| 28 | Beheizter Rücksitz (Fahrerseite) (Option) | fünfzehn |
| 29 | – | – |
| 30 | BLIS (Option) | 5 |
| 31 | – | – |
| 32 | Gurtstraffermodule | 5 |
| 33 | Stellantrieb für Abgasanlage | 5 |
| 34 | – | – |
| 35 | Steuermodul Allradantrieb | fünfzehn |
| 36 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 37 |
Die Sicherungen 13–17 und 21–36 werden als „Mikro“ bezeichnet.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
2016 Zweimotorig
ad vertisements
Motorraum

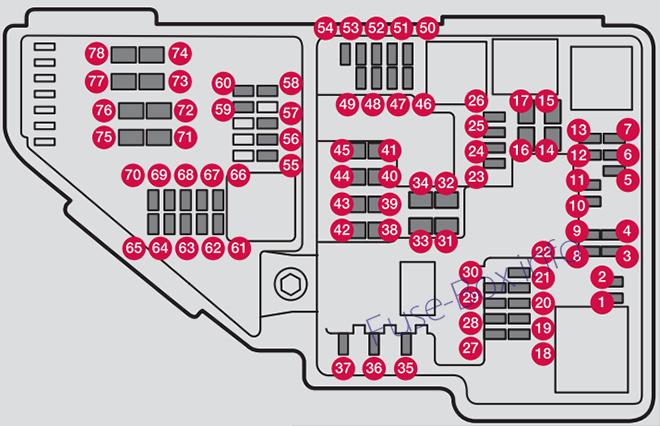

Belegung der Sicherungen im Motorraum (2016 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse | 5 |
| 2 | – | – |
| 3 | – | – |
| 4 | Steuermodul zum Einlegen/Wechseln von Gängen | 5 |
| 5 | Hochspannungs-Kühlmittelheizungs-Steuermodul | 5 |
| 6 | Steuermodul für: Lademodul, Absperrventil Wärmetauscher, Absperrventil für Kühlmittel durch das Klimasystem | 5 |
| 7 | Hybrid-Batteriesteuermodul für Hochspannungswandler für kombinierten Hochspannungsgenerator/Starter mit 500V-12V Spannungswandler | 5 |
| 8 | – | – |
| 9 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse | 10 |
| 10 | Hybrid-Batteriesteuermodul für Hochspannungswandler für kombinierten Hochspannungsgenerator/Starter mit 500V-12V Spannungswandler | 10 |
| 11 | Lademodul | 5 |
| 12 | Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie | 10 |
| 13 | Kühlmittelpumpe für Elektroantrieb | 10 |
| 14 | Lüfter für Hybridkomponenten | 25 |
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB-Buchse (Option); USB-Anschluss (Option) | 5 |
| 24 | 12-Volt-Steckdose im Laderaum (Option) | fünfzehn |
| 25 | 12-Volt-Steckdose an der Rückseite der Tunnelkonsole | fünfzehn |
| 26 | 12-Volt-Steckdose in der Tunnelkonsole vorn | fünfzehn |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Beheizte Windschutzscheibe Fahrerseite (Option) | Shunt |
| 32 | Beheizte Windschutzscheibe Fahrerseite (Option) | 40 |
| 33 | Scheinwerferwaschanlage (Option) | 25 |
| 34 | Scheibenwaschanlage | 25 |
| 35 | – | – |
| 36 | Horn | 20 |
| 37 | Alarmsirene (Option) | 5 |
| 38 | Steuergerät Bremsanlage (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Scheibenwaschanlage Heckklappe | 25 |
| 41 | Beheizte Windschutzscheibe Beifahrerseite (Option) | 40 |
| 42 | – | – |
| 43 | Steuergerät Bremsanlage (ABS-Pumpe) | 40 |
| 44 | ||
| 45 | Beheizte Windschutzscheibe Beifahrerseite (Option) | Shunt |
| 46 | Einspeisung beim Einschalten der Zündung an: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrik; | 5 |
| 47 | Außengeräusch des Fahrzeugs (bestimmte Märkte) | 5 |
| 48 | Scheinwerfer auf der Beifahrerseite | 7,5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | Airbags; Insassengewichtssensor (OWS) | 5 |
| 53 | Scheinwerfer Fahrerseite Driver | 7,5 |
| 54 | Gaspedalsensor | 5 |
| 55 | Getriebesteuermodul; Gangwahlsteuermodul | fünfzehn |
| 56 | Motorsteuerungsmodul | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motorsteuerungsmodul; Turboladerventil | 20 |
| 62 | Magnetspulen; Ventile; Thermostat des Motorkühlsystems | 10 |
| 63 | Vakuumregler; Wicklung des Kühlmittellüfterrelais; Ventil | 7,5 |
| 64 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Kraftstoffleckageerkennung | 5 |
| 65 | ||
| 66 | Beheizte Sauerstoffsensoren (vorne und hinten) | fünfzehn |
| 67 | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) | fünfzehn |
| 68 | – | – |
| 69 | Motorsteuerungsmodul | 20 |
| 70 | Zündspule; Zündkerzen | fünfzehn |
| 71 | ||
| 72 | ||
| 73 | Steuergerät Getriebeölpumpe | 30 |
| 74 | Steuermodul der Vakuumpumpe | 40 |
| 75 | Getriebeaktuator | 25 |
| 76 | – | – |
| 77 | Anlasser | Shunt |
| 78 | Anlasser | Shunt |
Die Sicherungen 1–13, 18–30, 35–37, 46–54 und 55–70 werden als „Mikro“ bezeichnet.
Die Sicherungen 14–17, 31–34 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 14–17, 31–34 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Unter dem Handschuhfach
ad vertisements
Zuordnung der Sicherungen unter dem Handschuhfach (2016 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | 110-Volt-Steckdose | 30 |
| 3 | – | – |
| 4 | Bewegungsmelder der Alarmanlage (Option) | 5 |
| 5 | Media Player | 5 |
| 6 | Instrumententafel | 5 |
| 7 | Tasten der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | ||
| 10 | ||
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und Feststellbremse | 5 |
| 13 | Beheiztes Lenkradmodul (Option) | fünfzehn |
| 14 | ||
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | Klimasystem-Steuermodul | 10 |
| 19 | – | – |
| 20 | On-Board-Diagnose (OBDII) | 5 |
| 21 | Center-Display | 5 |
| 22 | Klimatisierungsgebläsemodul (vorne) | 40 |
| 23 | – | – |
| 24 | Instrumentenbeleuchtung; Höflichkeitsbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensor; Tastatur der hinteren Tunnelkonsole*; Elektrische Vordersitze (Option) | 7,5 |
| 25 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 26 | Panoramadach und Sonnenschutz (Option) | 20 |
| 27 | Head-up-Display (Option) | 5 |
| 28 | Höflichkeitsbeleuchtung | 5 |
| 29 | – | – |
| 30 | Deckenkonsolendisplay (Sicherheitsgurterinnerung, Beifahrerairbaganzeige) | 5 |
| 31 | ||
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Türmodul Fond Beifahrerseite | 20 |
| 34 | Sicherungen im Laderaum | 10 |
| 35 | Kontrollmodul für die Internetverbindung; Volvo On Call-Steuermodul | 5 |
| 36 | Türmodul hinten Fahrerseite | 20 |
| 37 | Infotainment-Steuermodul (Verstärker) | 40 |
| 38 | Klimatisierungsgebläsemodul (hinten) | 40 |
| 39 | Multiband-Antennenmodul | 5 |
| 40 | Sitzkomfortmodul/Massage | 5 |
| 41 | – | – |
| 42 | Heckscheibenwischer | fünfzehn |
| 43 | Steuergerät für Kraftstoffpumpe | fünfzehn |
| 44 | Relaiswicklungen für das elektrische Modul im Motorraum; Relaiswicklung für Getriebeölpumpe | 5 |
| 45 | – | – |
| 46 | Sitzheizung Fahrerseite (Option) | fünfzehn |
| 47 | Sitzheizung Beifahrerseite (Option) | fünfzehn |
| 48 | Kühlmittelpumpe | 10 |
| 49 | – | – |
| 50 | Türmodul Fahrerseite vorn | 20 |
| 51 | Aktives Fahrwerk (Option) | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | ||
| 55 | ||
| 56 | Türmodul Beifahrerseite | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Schutzschalter für Sicherungen 53 und 58 | fünfzehn |
Die Sicherungen 1, 3–21, 23–36, 39–53 und 55–59 werden als „Mikro“ bezeichnet.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2016 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheiztes Heckklappenfenster | 30 |
| 2 | ||
| 3 | Pneumatischer Federungskompressor (Option) | 40 |
| 4 | Sitzheizung im Fond (Beifahrerseite) (Option) | 30 |
| 5 | – | – |
| 6 | Beheizter Rücksitz (Fahrerseite) (Option) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrische Heckklappe (Option) | 25 |
| 10 | Elektrisches Beifahrersitzmodul (Option) | 20 |
| 11 | Steuergerät Anhängerkupplung (Option) | 40 |
| 12 | Gurtstraffermodul (Beifahrerseite) | 40 |
| 13 | Interne Relaiswicklungen | 5 |
| 14 | – | – |
| fünfzehn | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe (Option) | 5 |
| 16 | – | – |
| 17 | Rückenlehnenmodul der dritten Sitzreihe umklappbar (Option) | 20 |
| 18 | Steuergerät Anhängerkupplung (Option) | 25 |
| 19 | Elektrisches Fahrersitzmodul (Option) | 20 |
| 20 | Gurtstraffermodul (Fahrerseite) | 40 |
| 21 | Parkkamera (Option) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | Vorschub bei eingeschalteter Zündung | 10 |
| 26 | Airbag- und Gurtstraffermodule | 5 |
| 27 | ||
| 28 | Beheizter Rücksitz (Fahrerseite) (Option) | fünfzehn |
| 29 | – | – |
| 30 | BLIS (Option) | 5 |
| 31 | – | – |
| 32 | Gurtstraffermodule | 5 |
| 33 | Stellantrieb für Abgasanlage | 5 |
| 34 | – | – |
| 35 | – | – |
| 36 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 37 |
Die Sicherungen 13–17 und 21–36 werden als „Mikro“ bezeichnet.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
2017
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2017)
| № | Funktion | Ampere |
|---|---|---|
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Front-USB-Buchse (Option) | 5 |
| 24 | 12-Volt-Steckdose in der Tunnelkonsole vorn | fünfzehn |
| 25 | 12-Volt-Steckdose an der Rückseite der Tunnelkonsole; 12-Volt-Steckdose in der Tunnelkonsole zwischen den Rücksitzen | fünfzehn |
| 26 | 12-Volt-Steckdose im Laderaum | fünfzehn |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Beheizte Windschutzscheibe Fahrerseite (Option) | Shunt |
| 32 | Beheizte Windschutzscheibe Fahrerseite (Option) | 40 |
| 33 | Scheinwerferwaschanlage (Option) | 25 |
| 34 | Scheibenwaschanlage | 25 |
| 35 | – | – |
| 36 | Horn | 20 |
| 37 | Alarmsirene (Option) | 5 |
| 38 | Steuergerät Bremsanlage (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Heckscheibenwaschanlage | 25 |
| 41 | Beheizte Windschutzscheibe Beifahrerseite (Option) | 40 |
| 42 | – | – |
| 43 | Steuergerät Bremsanlage (ABS-Pumpe) | 40 |
| 44 | ||
| 45 | Beheizte Windschutzscheibe Beifahrerseite (Option) | Shunt |
| 46 | Einspeisung beim Einschalten der Zündung an: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrik; Steuergerät Bremssystem Brake | 5 |
| 47 | – | – |
| 48 | Scheinwerfer auf der Beifahrerseite | 7,5 |
| 49 | ||
| 50 | ||
| 51 | Steuermodul für Batterieanschlüsse | 5 |
| 52 | Airbags; Insassengewichtssensor (OWS) | 5 |
| 53 | Scheinwerfer Fahrerseite Driver | 7,5 |
| 54 | Gaspedalsensor | 5 |
| 55 | Getriebesteuermodul | fünfzehn |
| 56 | Motorsteuerungsmodul | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motorsteuerungsmodul; Aktuator; Turboladerventil | 20 |
| 62 | Magnetspulen; Ventile; Thermostat des Motorkühlsystems | 10 |
| 63 | Vakuumregler; Ventil | 7,5 |
| 64 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Kraftstoffleckageerkennung | 5 |
| 65 | ||
| 66 | Beheizte Sauerstoffsensoren (vorne und hinten) | fünfzehn |
| 67 | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) | fünfzehn |
| 68 | – | – |
| 69 | Motorsteuerungsmodul | 20 |
| 70 | Zündspule; Zündkerzen | fünfzehn |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | Anlasser | Shunt |
| 78 | Anlasser | 40 |
Die Sicherungen 18–30, 35–37, 46–54 und 55–70 werden als „Mikro“ bezeichnet.
Die Sicherungen 31–34, 38–45 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 31–34, 38–45 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
ad vertisements
Unter dem Handschuhfach
Zuordnung der Sicherungen unter dem Handschuhfach (2017)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | 120-Volt-Steckdose an der Rückseite der Tunnelkonsole (Option) | 30 |
| 3 | – | – |
| 4 | Bewegungsmelder der Alarmanlage (Option) | 5 |
| 5 | Media Player | 5 |
| 6 | Instrumententafel | 5 |
| 7 | Tasten der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | ||
| 10 | ||
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und Feststellbremse | 5 |
| 13 | Beheiztes Lenkradmodul (Option) | fünfzehn |
| 14 | ||
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | Klimasystem-Steuermodul | 10 |
| 19 | – | – |
| 20 | On-Board-Diagnose (OBDII) | 10 |
| 21 | Center-Display | 5 |
| 22 | Klimatisierungsgebläsemodul (vorne) | 40 |
| 23 | – | – |
| 24 | Instrumentenbeleuchtung; Höflichkeitsbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensor; Tastatur der hinteren Tunnelkonsole*; Elektrische Vordersitze (Option) | 7,5 |
| 25 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 26 | Panoramadach und Sonnenschutz (Option) | 20 |
| 27 | Head-up-Display (Option) | 5 |
| 28 | Höflichkeitsbeleuchtung | 5 |
| 29 | – | – |
| 30 | Deckenkonsolendisplay (Sicherheitsgurterinnerung, Beifahrerairbaganzeige) | 5 |
| 31 | ||
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Türmodul Fond Beifahrerseite | 20 |
| 34 | Sicherungen im Laderaum | 10 |
| 35 | Kontrollmodul für die Internetverbindung; Volvo On Call-Steuermodul | 5 |
| 36 | Türmodul hinten Fahrerseite | 20 |
| 37 | Infotainment-Steuermodul (Verstärker) | 40 |
| 38 | Klimatisierungsgebläsemodul (hinten) | 40 |
| 39 | Multiband-Antennenmodul | 5 |
| 40 | Massagefunktion der Vordersitze | 5 |
| 41 | – | – |
| 42 | Heckscheibenwischer | fünfzehn |
| 43 | Steuergerät für Kraftstoffpumpe | fünfzehn |
| 44 | – | – |
| 45 | – | – |
| 46 | Sitzheizung Fahrerseite (Option) | fünfzehn |
| 47 | Sitzheizung Beifahrerseite (Option) | fünfzehn |
| 48 | Kühlmittelpumpe | 10 |
| 49 | – | – |
| 50 | Türmodul Fahrerseite vorn | 20 |
| 51 | Aktives Fahrwerk (Option) | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | ||
| 55 | ||
| 56 | Türmodul Beifahrerseite | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Schutzschalter für Sicherungen 53 und 58 | fünfzehn |
Die Sicherungen 1, 3–21, 23–36, 39–53 und 55–59 werden als „Mikro“ bezeichnet.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2017)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheiztes Heckklappenfenster | 30 |
| 2 | ||
| 3 | Pneumatischer Federungskompressor (Option) | 40 |
| 4 | Sitzheizung im Fond (Beifahrerseite) (Option) | 30 |
| 5 | – | – |
| 6 | Beheizter Rücksitz (Fahrerseite) (Option) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrische Heckklappe (Option) | 25 |
| 10 | Elektrisches Beifahrersitzmodul (Option) | 20 |
| 11 | Steuergerät Anhängerkupplung (Option) | 40 |
| 12 | Gurtstraffermodul (Beifahrerseite) | 40 |
| 13 | Interne Relaiswicklungen | 5 |
| 14 | – | – |
| fünfzehn | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe (Option) | 5 |
| 16 | – | – |
| 17 | Rückenlehnenmodul der dritten Sitzreihe umklappbar (Option) | 20 |
| 18 | Steuergerät Anhängerkupplung (Option) | 25 |
| 19 | Elektrisches Fahrersitzmodul* | 20 |
| 20 | Gurtstraffermodul (Fahrerseite) | 40 |
| 21 | Parkkamera (Option) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Airbag- und Gurtstraffermodule | 5 |
| 27 | ||
| 28 | Beheizter Rücksitz (Fahrerseite) (Option) | fünfzehn |
| 29 | – | – |
| 30 | BLIS (Option) | 5 |
| 31 | – | – |
| 32 | Gurtstraffermodule | 5 |
| 33 | Stellantrieb für Abgasanlage | 5 |
| 34 | – | – |
| 35 | Steuermodul Allradantrieb | fünfzehn |
| 36 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 37 |
Die Sicherungen 13–17 und 21–36 werden als „Mikro“ bezeichnet.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
2017 Zweimotorig
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2017 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse | 5 |
| 2 | – | – |
| 3 | – | – |
| 4 | Steuermodul zum Einlegen/Wechseln von Gängen | 5 |
| 5 | Hochspannungs-Kühlmittelheizungs-Steuermodul | 5 |
| 6 | Steuermodul für: Lademodul, Absperrventil Wärmetauscher, Absperrventil für Kühlmittel durch das Klimasystem | 5 |
| 7 | Hybrid-Batteriesteuermodul für Hochspannungswandler für kombinierten Hochspannungsgenerator/Starter mit 500V-12V Spannungswandler | 5 |
| 8 | – | – |
| 9 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse | 10 |
| 10 | Hybrid-Batteriesteuermodul für Hochspannungswandler für kombinierten Hochspannungsgenerator/Starter mit 500V-12V Spannungswandler | 10 |
| 11 | Lademodul | 5 |
| 12 | Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie | 10 |
| 13 | Kühlmittelpumpe für Elektroantrieb | 10 |
| 14 | Lüfter für Hybridkomponenten | 25 |
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Front-USB-Buchse (Option) | 5 |
| 24 | 12-Volt-Steckdose in der Tunnelkonsole vorn | fünfzehn |
| 25 | 12-Volt-Steckdose an der Rückseite der Tunnelkonsole (nicht XC90 Excellence); 12-Volt-Steckdose in der Tunnelkonsole zwischen den Rücksitzen (XC90 Excellence) | fünfzehn |
| 26 | 12-Volt-Steckdose im Laderaum; USB-Buchsen für iPad-HalterB | fünfzehn |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Beheizte Windschutzscheibe Fahrerseite (Option) | Shunt |
| 32 | Beheizte Windschutzscheibe Fahrerseite (Option) | 40 |
| 33 | Scheinwerferwaschanlage (Option) | 25 |
| 34 | Scheibenwaschanlage | 25 |
| 35 | – | – |
| 36 | Horn | 20 |
| 37 | Alarmsirene (Option) | 5 |
| 38 | Steuergerät Bremsanlage (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Scheibenwaschanlage Heckklappe | 25 |
| 41 | Beheizte Windschutzscheibe Beifahrerseite (Option) | 40 |
| 42 | – | – |
| 43 | Steuergerät Bremsanlage (ABS-Pumpe) | 40 |
| 44 | ||
| 45 | Beheizte Windschutzscheibe Beifahrerseite (Option) | Shunt |
| 46 | Einspeisung beim Einschalten der Zündung an: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrik; | 5 |
| 47 | Außengeräusch des Fahrzeugs (bestimmte Märkte) | 5 |
| 48 | Scheinwerfer auf der Beifahrerseite | 7,5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | Airbags; Insassengewichtssensor (OWS) | 5 |
| 53 | Scheinwerfer Fahrerseite Driver | 7,5 |
| 54 | Gaspedalsensor | 5 |
| 55 | Getriebesteuermodul; Gangwahlsteuermodul | fünfzehn |
| 56 | Motorsteuerungsmodul | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motorsteuerungsmodul; Turboladerventil | 20 |
| 62 | Magnetspulen; Ventile; Thermostat des Motorkühlsystems | 10 |
| 63 | Vakuumregler; Wicklung des Kühlmittellüfterrelais; Ventil | 7,5 |
| 64 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Kraftstoffleckageerkennung | 5 |
| 65 | ||
| 66 | Beheizte Sauerstoffsensoren (vorne und hinten) | fünfzehn |
| 67 | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) | fünfzehn |
| 68 | – | – |
| 69 | Motorsteuerungsmodul | 20 |
| 70 | Zündspule; Zündkerzen | fünfzehn |
| 71 | ||
| 72 | ||
| 73 | Steuergerät Getriebeölpumpe | 30 |
| 74 | Steuermodul der Vakuumpumpe | 40 |
| 75 | Getriebeaktuator | 25 |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
Die Sicherungen 1–13, 18–30, 35–37, 46–54 und 55–70 werden als „Mikro“ bezeichnet.
Die Sicherungen 14–17, 31–34 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 14–17, 31–34 und 71–78 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Unter dem Handschuhfach
Zuordnung der Sicherungen unter dem Handschuhfach (2017 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | 120-Volt-Steckdose an der Rückseite der Tunnelkonsole (Option) | 30 |
| 3 | – | – |
| 4 | Bewegungsmelder der Alarmanlage (Option) | 5 |
| 5 | Media Player | 5 |
| 6 | Instrumententafel | 5 |
| 7 | Tasten der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | ||
| 10 | ||
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und Feststellbremse | 5 |
| 13 | Beheiztes Lenkradmodul (Option) | fünfzehn |
| 14 | ||
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | Klimasystem-Steuermodul | 10 |
| 19 | – | – |
| 20 | On-Board-Diagnose (OBDII) | 10 |
| 21 | Center-Display | 5 |
| 22 | Klimatisierungsgebläsemodul (vorne) | 40 |
| 23 | – | – |
| 24 | Instrumentenbeleuchtung; Höflichkeitsbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensor; Tastatur der hinteren Tunnelkonsole (Option); Elektrische Vordersitze (Option); Instrumentenbeleuchtung; Höflichkeitsbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensor; Tastatur der hinteren Tunnelkonsole (Option) (nicht Excellence); Elektrische Vordersitze (Option); Elektrische Rücksitze (nur Excellence); Display für Fondkomfortfunktionen (Option); Rücksitz-Massagefunktion (Option) | 7,5 |
| 25 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 26 | Panoramadach und Sonnenschutz (Option) | 20 |
| 27 | Head-up-Display (Option) | 5 |
| 28 | Höflichkeitsbeleuchtung | 5 |
| 29 | – | – |
| 30 | Deckenkonsolendisplay (Sicherheitsgurterinnerung, Beifahrerairbaganzeige) | 5 |
| 31 | ||
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Türmodul Fond Beifahrerseite | 20 |
| 34 | Sicherungen im Laderaum | 10 |
| 35 | Kontrollmodul für die Internetverbindung; Volvo On Call-Steuermodul | 5 |
| 36 | Türmodul hinten Fahrerseite | 20 |
| 37 | Infotainment-Steuermodul (Verstärker) | 40 |
| 38 | Klimatisierungsgebläsemodul (hinten) | 40 |
| 39 | Multiband-Antennenmodul | 5 |
| 40 | Massagefunktion der Vordersitze | 5 |
| 41 | – | – |
| 42 | Heckscheibenwischer | fünfzehn |
| 43 | Steuergerät für Kraftstoffpumpe | fünfzehn |
| 44 | Relaiswicklungen für das elektrische Modul im Motorraum; Relaiswicklung für Getriebeölpumpe | 5 |
| 45 | – | – |
| 46 | Sitzheizung Fahrerseite (Option) | fünfzehn |
| 47 | Sitzheizung Beifahrerseite (Option) | fünfzehn |
| 48 | Kühlmittelpumpe | 10 |
| 49 | – | – |
| 50 | Türmodul Fahrerseite vorn | 20 |
| 51 | Aktives Fahrwerk (Option) | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | ||
| 55 | ||
| 56 | Türmodul Beifahrerseite | 20 |
| 57 | Display für Komfortfunktionen im Fond (nur Excellence) | 5 |
| 58 | – | – |
| 59 | Schutzschalter für Sicherungen 53 und 58 | fünfzehn |
Die Sicherungen 1, 3–21, 23–36, 39–53 und 55–59 werden als „Mikro“ bezeichnet.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
ad vertisements
Laderaum
Belegung der Sicherungen im Laderaum (2017 Twin-Engine)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheiztes Heckklappenfenster | 30 |
| 2 | Elektrischer Rücksitz (Fahrerseite) (XC90 Excellence) | 20 |
| 3 | Pneumatischer Federungskompressor (Option) | 40 |
| 4 | Sitzheizung im Fond (Beifahrerseite) (Option) | 30 |
| 5 | – | – |
| 6 | Beheizter Rücksitz (Fahrerseite) (Option) | 30 |
| 7 | Elektrische Rücksitzbank (Beifahrerseite) (XC90 Excellence) | 20 |
| 8 | ||
| 9 | Elektrische Heckklappe (Option) | 25 |
| 10 | Elektrisches Beifahrersitzmodul (Option) | 20 |
| 11 | Steuergerät Anhängerkupplung (Option) | 40 |
| 12 | Gurtstraffermodul (Beifahrerseite) | 40 |
| 13 | Interne Relaiswicklungen | 5 |
| 14 | – | – |
| fünfzehn | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe (Option) | 5 |
| 16 | – | – |
| 17 | Rückenlehnenmodul der dritten Sitzreihe umklappbar (Option) | 20 |
| 18 | Steuergerät Anhängerkupplung (Option) | 25 |
| 19 | Elektrisches Fahrersitzmodul (Option) | 20 |
| 20 | Gurtstraffermodul (Fahrerseite) | 40 |
| 21 | Parkkamera (Option) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | Ionischer Luftfilter (XC90 Excellence) | 5 |
| 25 | Vorschub bei eingeschalteter Zündung. | 10 |
| 26 | Airbag- und Gurtstraffermodule | 5 |
| 27 | Kühler; beheizter/gekühlter Getränkehalter (hinten) (XC90 Excellence) | 10 |
| 28 | Beheizter Rücksitz (Fahrerseite) (Option) | fünfzehn |
| 29 | – | – |
| 30 | BLIS (Option) | 5 |
| 31 | – | – |
| 32 | Gurtstraffermodule | 5 |
| 33 | Stellantrieb für Abgasanlage | 5 |
| 34 | – | – |
| 35 | – | – |
| 36 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 37 |
Die Sicherungen 13–17 und 21–36 werden als „Mikro“ bezeichnet.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
2018
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2018)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Zündspulen (Benzin); Zündkerzen (Benzin) | fünfzehn |
| 5 | Magnet für Motorölpumpe; Magnetkupplung A/C; Lambdasonde, Mitte (Benzin); Lambdasonde hinten (Diesel) | fünfzehn |
| 6 | Vakuumregler; Ventil; Ventil für Ausgangsimpuls (Diesel) | 7,5 |
| 7 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; AGR-Ventil (Diesel); Positionssensor für Turbo (Diesel); Ventil für Turbolader (Benzin) | 20 |
| 8 | Motorsteuergerät (ECM) | 5 |
| 9 | ||
| 10 | Magnetspulen (Benzin); Ventil; Thermostat für Motorkühlsystem (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel) | 10 |
| 11 | Steuermodul für Spoilerwalzenabdeckung; Steuermodul für Kühlerwalzenabdeckung; Relaisspulen für Ausgangsimpuls (Diesel) | 5 |
| 12 | Lambdasonde, vorne; Lambdasonde, hinten (Benzin) | fünfzehn |
| 13 | Motorsteuergerät (ECM) | 20 |
| 14 | Anlasser | 40 |
| fünfzehn | Anlasser | Shunt |
| 16 | Kraftstofffilterheizung (Diesel) | 30 |
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | 12-V-Steckdose in Tunnelkonsole vorn | fünfzehn |
| 25 | 12-V-Steckdose in Tunnelkonsole, bei Beinfreiheit für zweite Sitzreihe | fünfzehn |
| 26 | 12-V-Steckdose im Laderaum (Option) | fünfzehn |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Beheizte Frontscheibe links (Option) | Shunt |
| 32 | Beheizte Frontscheibe links (Option) | 40 |
| 33 | Scheinwerferwaschanlage (Option) | 25 |
| 34 | Scheibenwaschanlage | 25 |
| 35 | Getriebesteuermodul | fünfzehn |
| 36 | Horn | 20 |
| 37 | Sirene (Option) | 5 |
| 38 | Steuergerät für Bremsanlage (Ventile, Feststellbremse) | 40 |
| 39 | Scheibenwischer | 30 |
| 40 | Heckscheibenwaschanlage | 25 |
| 41 | Beheizte Frontscheibe rechts (Option) | 40 |
| 42 | 20 | |
| 43 | Steuergerät für Bremsanlage (ABS-Pumpe) | 40 |
| 44 | ||
| 45 | Beheizte Frontscheibe rechts (Option) | Shunt |
| 46 | Geliefert bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten; Elektrisches Lenkservo; Zentrales elektronisches Modul; Steuergerät für Bremsanlage | 5 |
| 47 | – | – |
| 48 | Rechter Scheinwerfer | 7,5 |
| 48 | Rechter Scheinwerfer, bestimmte LED-Varianten | 7,5 |
| 49 | ||
| 50 | ||
| 51 | Modul zur Steuerung des Batterieeingriffs | 5 |
| 52 | Airbags | 5 |
| 53 | Linker Scheinwerfer | 7,5 |
| 53 | Linker Scheinwerfer, bestimmte LED-Varianten | 7,5 |
| 54 | Gaspedalsensor | 5 |
Die Sicherungen 1-13, 18-30, 35-37 und 46-54 sind vom Typ „Micro“.
Die Sicherungen 31-34 und 38-45 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Die Sicherungen 31-34 und 38-45 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Unter dem Handschuhfach
ad vertisements
Zuordnung der Sicherungen unter dem Handschuhfach (2018)
| № | Funktion | Ampere |
|---|---|---|
| 1 | – | – |
| 2 | 230 V Steckdose in Tunnelkonsole, bei Beinfreiheit für zweite Sitzreihe (Option) | 30 |
| 3 | – | – |
| 4 | Bewegungsmelder (Option) | 5 |
| 5 | Media Player | 5 |
| 6 | Fahrerdisplay | 5 |
| 7 | Tastatur in der Mittelkonsole | 5 |
| 8 | Sonnensensor | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Lenkradmodul | 5 |
| 12 | Modul für Startknopf und für Feststellbremssteuerung | 5 |
| 13 | Lenkradmodul für beheizbares Lenkrad (Option) | fünfzehn |
| 14 | ||
| fünfzehn | ||
| 16 | ||
| 17 | ||
| 18 | Steuergerät für Klimaanlage climate | 10 |
| 19 | Lenkradschloss | 7,5 |
| 20 | Diagnosesteckdose OBDII | 10 |
| 21 | Center-Display | 5 |
| 22 | Lüftermodul für Klimatisierung vorn | 40 |
| 23 | USB-HUB | 5 |
| 24 | Steuert die Beleuchtung; Innenbeleuchtung; Abblendung des Innenspiegels (Option); Regen- und Lichtsensor (Option); Tastatur in Tunnelkonsole, bei Beinfreiheit für Rücksitz (Option); Elektrische Vordersitze (Option); Bedienfelder in den hinteren Türen | 7,5 |
| 25 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 26 | Panoramadach mit Sonnenrollo (Option) | 20 |
| 27 | Head-up-Display (Option) | 5 |
| 28 | Fahrgastraumbeleuchtung | 5 |
| 29 | ||
| 30 | Display in der Dachkonsole (Gurtwarner/Anzeige für Airbag auf dem Beifahrersitz) | 5 |
| 31 | – | – |
| 32 | Feuchtigkeitssensor | 5 |
| 33 | Türmodul in Tür hinten rechts | 20 |
| 34 | Sicherungen im Laderaum | 10 |
| 35 | Steuermodul für Online Connected Car: Steuermodul für Volvo On Call | 5 |
| 36 | Türmodul in Tür hinten links | 20 |
| 37 | Audiosteuermodul (Verstärker) (bestimmte Varianten) | 40 |
| 38 | Lüftermodul für Klimaautomatik hinten (Option) | 40 |
| 39 | Modul für Multiband-Antenne | 5 |
| 40 | Module für Sitzkomfort (Massage) vorne (Option) | 5 |
| 41 | – | – |
| 42 | Heckscheibenwischer | fünfzehn |
| 43 | Steuergerät für Kraftstoffpumpe | fünfzehn |
| 44 | – | – |
| 45 | – | – |
| 46 | Sitzheizung Fahrerseite vorn | fünfzehn |
| 47 | Sitzheizung Beifahrerseite vorn | fünfzehn |
| 48 | Kühlmittelpumpe | 10 |
| 49 | ||
| 50 | Türmodul in der linken Vordertür | 20 |
| 51 | Steuergerät für Federung (aktives Fahrwerk) (Option) | 20 |
| 52 | – | – |
| 53 | Sensus-Steuermodul | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Türmodul in der rechten Vordertür | 20 |
| 57 | – | – |
| 58 | TV (Option) (bestimmte Märkte) | 5 |
| 59 | Primärsicherung für Sicherungen 53 und 58 | fünfzehn |
Die Sicherungen 1, 3–21, 23–36, 39–53 und 55–59 werden als „Mikro“ bezeichnet.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Sicherungen 2, 22, 37–38 und 54 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2018)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckscheibenheizung | 30 |
| 2 | – | – |
| 3 | Kompressor für Luftfederung (Option) | 40 |
| 4 | Elektrische Zusatzheizungen rechts hinten (Option) | 30 |
| 5 | ||
| 6 | Elektrische Zusatzheizungen links hinten (Option) | 30 |
| 7 | – | – |
| 8 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | 30 |
| 9 | Elektrische Heckklappe (Option) | 25 |
| 10 | Elektrisch betätigter Beifahrersitz (Option) | 20 |
| 11 | Anhängerkupplungssteuermodul (Option) | 40 |
| 12 | Gurtstraffermodul rechts | 40 |
| 13 | Interne Relaisspulen | 5 |
| 14 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | fünfzehn |
| fünfzehn | Modul zur Erkennung von Fußbewegungen (Option) (zum Öffnen der elektrisch betätigten Heckklappe) | 5 |
| 16 | Alkoholsperre | 5 |
| 17 | Modul zum Absenken der Rückenlehne in der dritten Sitzreihe (Option) | 20 |
| 18 | Anhängerkupplungssteuermodul (Option) | 25 |
| 19 | Elektrischer Fahrersitz (Option) | 20 |
| 20 | Gurtstraffermodul links | 40 |
| 21 | Parkkamera (Option) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | Steuermodul für Airbags und Gurtstraffer | 5 |
| 27 | – | – |
| 28 | Sitzheizung links hinten (Option) | fünfzehn |
| 29 | – | – |
| 30 | Totwinkel-Information (BLIS) (Option): Steuergerät, Rückfahrgeräusch außen | 5 |
| 31 | ||
| 32 | Gurtstraffermodule | 5 |
| 33 | Stellglied für Abgase (Benzin, bestimmte Motorvarianten) | 5 |
| 34 | – | – |
| 35 | Steuermodul Allradantrieb (AWD) (Option) | fünfzehn |
| 36 | Sitzheizung hinten rechts (Option) | fünfzehn |
| 37 | – | – |
Die Sicherungen 13–17 und 21–36 werden als „Mikro“ bezeichnet.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
Die Sicherungen 1–12, 18–20 und 37 werden als „MCase“ bezeichnet und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker ausgetauscht werden.
2019
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | fünfzehn | Zündspulen (Benzin); Zündkerzen (Benzin) |
| 5 | fünfzehn | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor, Mitte (Benzin); beheizte Lambdasonde hinten (Diesel) |
| 6 | 7,5 | Vakuumregler; Ventil; Ventil für Leistungsimpuls (Diesel) |
| 7 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; AGR-Ventil (Diesel); Turbopositionssensor (Diesel); Turboladerventil (Benzin) |
| 8 | 5 | Motorsteuerungsmodul |
| 9 | – | Nicht benutzt |
| 10 | 10 | Magnetspulen (Benzin); Ventil; Thermostat des Motorkühlsystems (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel) |
| 11 | 5 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Relaiswicklungen für Leistungsimpuls (Diesel) |
| 12 | – | Nicht benutzt |
| 13 | 20 | Motorsteuerungsmodul |
| 14 | 40 | Anlasser |
| fünfzehn | Shunt | Anlasser |
| 16 | 30 | Kraftstofffilterheizung (Diesel) |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | 12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum |
| 27 | – | Nicht benutzt |
| 28 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 29 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 30 | – | Nicht benutzt |
| 31 | Shunt | Beheizte Windschutzscheibe, linke Seite |
| 32 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | fünfzehn | Getriebesteuermodul |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Wischer |
| 40 | 25 | Heckscheibenwaschanlage |
| 41 | 40 | Beheizte Windschutzscheibe rechts |
| 42 | 20 | Standheizung |
| 43 | 40 | Steuergerät Bremsanlage (ABS-Pumpe) |
| 44 | – | Nicht benutzt |
| 45 | Shunt | Beheizte Windschutzscheibe rechts |
| 46 | 5 | Speisung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrikmodul, Bremssystemsteuergerät |
| 47 | – | Nicht benutzt |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | – | Nicht benutzt |
| 50 | – | Nicht benutzt |
| 51 | 5 | Steuermodul für Batterieanschluss |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
Motorraum (zweimotorig)
ad vertisements
Zuordnung der Sicherungen im Motorraum, zweimotorig (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | 5 | Steuergerät für Aktor zum Einlegen/Wechseln von Gängen, Automatikgetriebe |
| 5 | 5 | Steuergerät Hochvolt-Kühlmittelheizung |
| 6 | 5 | Steuergerät für Klimaanlage; Absperrventil für Wärmetauscher; Absperrventil für Kühlmittel durch das Klimasystem |
| 7 | 5 | Hybridbatterie-Steuermodul; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit 500V-12V Spannungswandler |
| 8 | – | Nicht benutzt |
| 9 | 10 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse |
| 10 | 10 | Hybridbatterie-Steuermodul; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit 500 V-12 V Spannungswandler |
| 11 | 5 | Lademodul |
| 12 | 10 | Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie |
| 13 | 10 | Kühlmittelpumpe für Elektroantrieb |
| 14 | 25 | Lüfter für Hybridkomponenten |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | Not Excellence: 12-V-Steckdose in der Tunnelkonsole zwischen den Sitzen der zweiten Sitzreihe Excellence: 12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen; USB-Anschlüsse in der Tunnelkonsole zwischen den Rücksitzen |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum USB-Anschlüsse für iPad-Halter |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | Shunt | Beheizte Windschutzscheibe, linke Seite |
| 32 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | – | Nicht benutzt |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Wischer |
| 40 | 25 | Heckscheibenwaschanlage |
| 41 | 40 | Beheizte Windschutzscheibe rechts |
| 42 | 20 | Standheizung |
| 43 | 40 | Steuergerät Bremsanlage (ABS-Pumpe) |
| 44 | – | Nicht benutzt |
| 45 | Shunt | Beheizte Windschutzscheibe rechts |
| 46 | 5 | Speisung bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten, elektrische Servolenkung, Zentralelektrik |
| 47 | 5 | Außengeräusch des Fahrzeugs (bestimmte Märkte) |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | – | Nicht benutzt |
| 50 | – | Nicht benutzt |
| 51 | – | Nicht benutzt |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
| 55 | fünfzehn | Getriebesteuermodul; Gangwahlsteuermodul |
| 56 | 5 | Motorsteuerungsmodul |
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | – | Nicht benutzt |
| 60 | – | Nicht benutzt |
| 61 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; Turboladerventil |
| 62 | 10 | Magnetspulen; Ventil; Thermostat des Motorkühlsystems |
| 63 | 7,5 | Vakuumregler; Ventil |
| 64 | 5 | Steuermodul für Spoiler; Kühlerjalousiesteuermodul |
| 65 | – | Nicht benutzt |
| 66 | fünfzehn | Beheizter Sauerstoffsensor vorne; beheizte Lambdasonde hinten |
| 67 | fünfzehn | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) |
| 68 | – | Nicht benutzt |
| 69 | 20 | Motorsteuerungsmodul |
| 70 | fünfzehn | Zündspulen; Zündkerzen |
| 71 | – | Nicht benutzt |
| 72 | – | Nicht benutzt |
| 73 | 30 | Steuergerät Getriebeölpumpe |
| 74 | 40 | Steuermodul der Vakuumpumpe |
| 75 | 25 | Getriebeaktuator |
| 76 | – | Nicht benutzt |
| 77 | – | Nicht benutzt |
| 78 | – | Nicht benutzt |
ad vertisements
Unter dem Handschuhfach
Zuordnung der Sicherungen unter dem Handschuhfach (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 30 | Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 3 | – | Nicht benutzt |
| 4 | 5 | Bewegungssensor |
| 5 | 5 | Media Player |
| 6 | 5 | Instrumententafel |
| 7 | 5 | Tasten der Mittelkonsole |
| 8 | 5 | Sonnensensor |
| 9 | 20 | Sensus-Steuermodul |
| 10 | – | Nicht benutzt |
| 11 | 5 | Lenkradmodul |
| 12 | 5 | Modul für Startknopf und Feststellbremssteuerung |
| 13 | fünfzehn | Beheiztes Lenkradmodul |
| 14 | – | Nicht benutzt |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | 10 | Klimasystem-Steuermodul |
| 19 | – | Nicht benutzt |
| 20 | 10 | Datenverbindungsstecker OBD-II |
| 21 | 5 | Center-Display |
| 22 | 40 | Klimatisierungsgebläsemodul (vorne) |
| 23 | 5 | USB-HUB |
| 24 | 7,5 | Instrumentenbeleuchtung; Innenbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensoren; Tastatur der hinteren Tunnelkonsole, Rücksitz; Elektrische Vordersitze; Bedienfelder für die hintere Tür; Gebläsemodul Klimatisierung links/rechts
Elektrische Rücksitze; Display für Fondkomfortfunktionen; Rücksitz-Massagefunktion |
| 25 | 5 | Steuermodul für Fahrerunterstützungsfunktionen |
| 26 | 20 | Panoramadach mit Sonnenvorhang |
| 27 | 5 | Head-up-Display |
| 28 | 5 | Fahrgastraumbeleuchtung |
| 29 | – | Nicht benutzt |
| 30 | 5 | Deckenkonsolendisplay (Sicherheitsgurterinnerung/Beifahrerairbaganzeige) |
| 31 | – | Nicht benutzt |
| 32 | 5 | Feuchtigkeitssensor |
| 33 | 20 | Türmodul in der rechten Fondtür Elektrischer Rücksitz rechts |
| 34 | 10 | Sicherungen im Kofferraum/Laderaum |
| 35 | 5 | Steuermodul für mit dem Internet verbundenes Fahrzeug; Steuermodul für Volvo On Call |
| 36 | 20 | Türmodul in der linken Fondtür Elektrischer Rücksitz links |
| 37 | 40 | Audiosteuermodul (Verstärker) (nur bestimmte Modelle) |
| 38 | 40 | Klimatisierungsgebläsemodul (hinten) |
| 39 | 5 | Multiband-Antennenmodul |
| 40 | 5 | Massagefunktion der Vordersitze |
| 41 | – | Nicht benutzt |
| 42 | fünfzehn | Heckscheibenwischer |
| 43 | fünfzehn | Steuergerät für Kraftstoffpumpe |
| 44 | 5 | Zweimotorig: Relaiswicklungen für Verteilerkasten im Motorraum; Relaiswicklungen für Getriebeölpumpe |
| 45 | – | Nicht benutzt |
| 46 | fünfzehn | Fahrersitzheizung |
| 47 | fünfzehn | Beifahrersitzheizung |
| 48 | 10 | Kühlmittelpumpe |
| 49 | – | Nicht benutzt |
| 50 | 20 | Türmodul in der linken Vordertür
Zweimotorig: Elektrischer Fahrersitz |
| 51 | 20 | Aktives Fahrwerksteuermodul |
| 52 | – | Nicht benutzt |
| 53 | 10 | Sensus-Steuermodul |
| 54 | – | Nicht benutzt |
| 55 | – | Nicht benutzt |
| 56 | 20 | Türmodul in der rechten Vordertür
Zweimotorig: Elektrischer Beifahrersitz |
| 57 | – | Zweimotorig: Display für Fondkomfortfunktionen; On-Board-Diagnose (OBD II) in der Tunnelkonsole zwischen den Rücksitzen; Zusätzlicher Bewegungssensor |
| 58 | 5 | TV (nur bestimmte Märkte) |
| 59 | fünfzehn | Primärsicherung für Sicherungen 9, 53 und 58 |
Laderaum
Zuordnung von Sicherungen im Laderaum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | 30 | Heizbare Heckscheibe |
| 2 | 40 | Zweimotorig: Zentrales Elektromodul |
| 3 | 40 | Kompressor mit pneumatischer Federung |
| 4 | 30 | Elektrischer Zuheizer hinten (rechte Seite) |
| 5 | 30 | Zweimotorig: Steckdosen in der Tunnelkonsole zwischen den Rücksitzen |
| 6 | fünfzehn | Elektrischer Zuheizer hinten (linke Seite) |
| 7 | 20 | Zweimotorig: Türmodul rechts hinten |
| 8 | 30 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) |
| 9 | 25 | Elektrische Heckklappe |
| 10 | 20 | Elektrischer Beifahrersitz |
| 11 | 40 | Steuermodul für Anhängerkupplung |
| 12 | 40 | Gurtstraffermodul (rechte Seite) |
| 13 | 5 | Interne Relaiswicklungen |
| 14 | 15 / 20 | Steuergerät zur Reduzierung von Stickoxiden (Diesel)
Zweimotorig: Türmodul links hinten |
| fünfzehn | 5 | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe |
| 16 | – | USB-Hub/Zubehöranschluss |
| 17 | 20 | Modul für elektrisch umklappbare dritte Sitzreihe |
| 18 | 25 | Steuermodul für Anhängerkupplung |
| 18 | 40 | Zubehörmodul |
| 19 | 20 | Elektrischer Fahrersitz Zweimotorig: Türmodul links vorn |
| 20 | 40 | Gurtstraffermodul (linke Seite) |
| 21 | 5 | Einparkhilfe-Kamera |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | 10 | Zweimotorig: Vorschub bei Zündung an |
| 26 | 5 | Steuergerät für Airbags und Gurtstraffer |
| 27 | 10 5 |
Zweimotorig: Exzellenz: Kühler ; Beheizter/gekühlter Getränkehalter (hinten) Zubehörmodul |
| 28 | fünfzehn | Beheizter Rücksitz (linke Seite) |
| 29 | – | Nicht benutzt |
| 30 | 5 | Informationen zum toten Winkel (BUS); Steuergerät für Rückfahrsignal außen |
| 31 | – | Nicht benutzt |
| 32 | 5 | Module für Gurtstraffer |
| 33 | 5 | Stellglied Abgasanlage (Benzin, bestimmte Motorvarianten) |
| 34 | – | Nicht benutzt |
| 35 | fünfzehn | Allradantrieb (AWD) Steuermodul |
| 36 | fünfzehn | Beheizter Rücksitz (rechte Seite) |
| 37 | – | Nicht benutzt |
