Sicherungsanordnung Volvo XC60 2009-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo XC60 2009-2010 sind die Sicherung Nr. 25 (12-Volt-Steckdose, Vorder- und Rücksitz) im Motorraum-Sicherungskasten und Sicherung Nr. 6 (12-V-Steckdose im Laderaum) im Kofferraum-Sicherungskasten (Modul A). 2011-2012 – Sicherungen #7 (12-Volt-Steckdose – Laderaum) und #22 (12-Volt-Steckdose) im Sicherungskasten „A“ unter dem Handschuhfach.

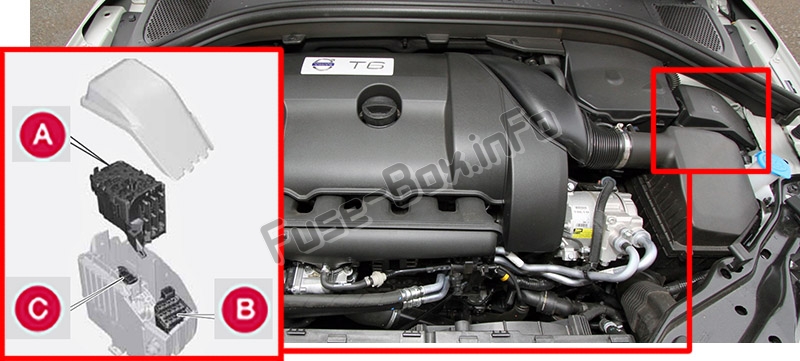

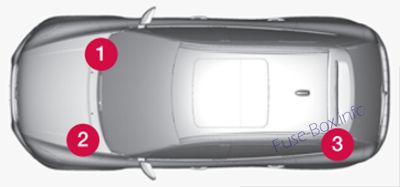

Lage des Sicherungskastens
1) Motorraum
2) Unter dem Handschuhfach
Befindet sich unter dem Futter.
3) Laderaum

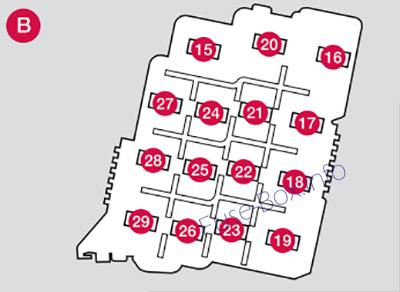

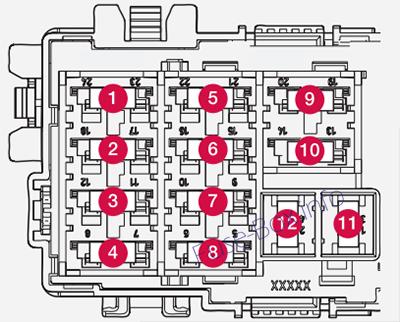

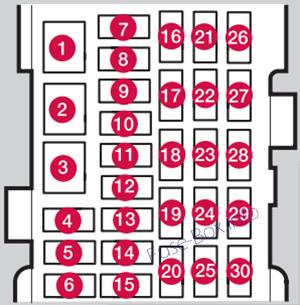

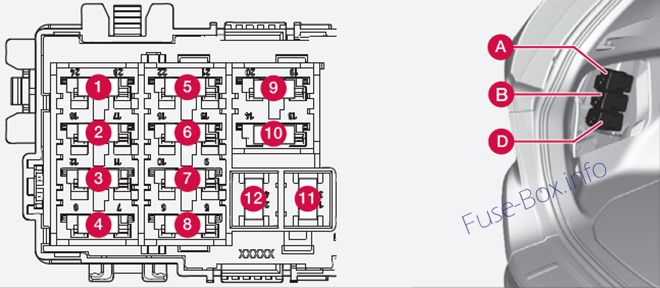

Sicherungskastendiagramme
ad vertisements
2009, 2010
Motorraum
Zuordnung der Sicherungen im Motorraum (2009, 2010)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 50 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Scheibenwischer | 30 |
| 10 | ||
| 11 | Klimagebläse | 40 |
| 12 | ||
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | – | |
| 16 | Aktives Dual-Xenon-Licht, Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | Radar. ACC-Steuermodul (Option) | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen | 10 |
| 22 | Vakuumpumpe I5T | 20 |
| 23 | Beleuchtungspanel | 5 |
| 24 | Scheinwerferwaschanlage | fünfzehn |
| 25 | 12-Volt-Steckdose, Vorder- und Rücksitz | fünfzehn |
| 26 | Monddach (Option), Deckenkonsole/ ECC (Option) | 10 |
| 27 | Motorraumbox | 5 |
| 28 | Zusatzscheinwerfer (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät, Automatikgetriebe | fünfzehn |
| 32 | Kompressor A/C | fünfzehn |
| 33 | Spulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuergerät (ECM), Drosselklappe | 10 |
| 37 | Einspritzsystem | fünfzehn |
| 38 | Motorventile | 10 |
| 39 | EVAP/beheizter Sauerstoffsensor/ Einspritzung | fünfzehn |
| 40 | Kurbelgehäuseentlüftungsheizung | 20 |
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | ||
| 44 | Lüfter | 80 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Unter dem Handschuhfach
Zuordnung der Sicherungen unter dem Handschuhfach (2009, 2010)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Regensensor (Option) | 5 |
| 2 | SRS-System | 10 |
| 3 | ABS-Bremsen. Elektrische Feststellbremse | 5 |
| 4 | Gaspedal, Sitzheizung (Option) | 7,5 |
| 5 | – | |
| 6 | ICM-Display, CD & Radio | fünfzehn |
| 7 | Lenkradmodul | 7,5 |
| 8 | – | |
| 9 | Fernlicht | fünfzehn |
| 10 | Monddach (Option) | 20 |
| 11 | Rückfahrleuchten | 7,5 |
| 12 | – | |
| 13 | Nebelscheinwerfer (Option) | fünfzehn |
| 14 | Scheibenwaschanlage | fünfzehn |
| fünfzehn | Adaptive Geschwindigkeitsregelung ACC (Option) | 10 |
| 16 | ||
| 17 | Dachhimmelbeleuchtung, Bedienfeld Fahrertür/ Elektrischer Beifahrersitz (Option) | 7,5 |
| 18 | Informationsanzeige | 5 |
| 19 | Fahrersitz elektrisch (Option) | 5 |
| 20 | Heckklappenwischer | fünfzehn |
| 21 | Funkschlüsselempfänger, Alarmsensoren | 5 |
| 22 | Benzinpumpe | 20 |
| 23 | Elektrische Lenksäulenverriegelung | 20 |
| 24 | – | |
| 25 | Schloss Tank/Heckklappe | 10 |
| 26 | Alarmsirene. ECC | 5 |
| 27 | START/STOP ENGINE-Taste | 5 |
| 28 | Bremslichtschalter | 5 |

ad vertisements
Laderaum
Zuordnung von Sicherungen im Laderaum (2009, 2010)
| № | Funktion | Ampere |
|---|---|---|
| Modul A (schwarz): | ||
| 1 | Schalter in der Fahrertür | 25 |
| 2 | Schalter in der Beifahrertür | 25 |
| 3 | Schalter in der Fondtür Fahrerseite | 25 |
| 4 | Schalter in der Fondtür Beifahrerseite | 25 |
| 5 | – | – |
| 6 | 12-V-Steckdose im Laderaum | fünfzehn |
| 7 | Heckscheibenheizung | 30 |
| 8 | – | – |
| 9 | Anhängersteckdose 2 (Option) | fünfzehn |
| 10 | Fahrersitz elektrisch (Option) | 25 |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | Elektrische Heckklappe (Option) | 30 |
| Modul B (weiß): | ||
| 1 | Einparkhilfe, Einparkhilfe-Kamera (Option) | 5 |
| 2 | Steuermodul Four C (Option) | fünfzehn |
| 3 | Beheizter Fahrersitz (Option) | fünfzehn |
| 4 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 5 | Sitzheizung im Fond Beifahrerseite (Option) | fünfzehn |
| 6 | AWD-Steuermodul | 10 |
| 7 | Sitzheizung im Fond Fahrerseite (Option) | fünfzehn |
| 8 | – | – |
| 9 | Beifahrersitz elektrisch (Option) | 25 |
| 10 | Schlüsselloser Antrieb (Option) | 20 |
| 11 | Elektrische Feststellbremse – Fahrerseite (Option) | 30 |
| 12 | ||
| Modul D (blau): | ||
| 1 | Anzeige des Navigationssystems (Option) | 10 |
| 2 | – | – |
| 3 | Subwoofer (optional) | 25 |
| 4 | SIRIUS Satellitenradio (Option) | 5 |
| 5 | Audioverstärker (Option) | 25 |
| 6 | Audiosystem | fünfzehn |
| 7 | Bluetooth-Freisprecheinrichtung | 5 |
| 8-12 | Reservieren | – |
2011
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | ||
| 11 | Klimagebläse | 40 |
| 12 | ||
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | – | |
| 16 | Aktives Dual-Xenon-Licht, Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | ABS 15 Vorschub | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen | 10 |
| 22 | Vakuumpumpe I5T | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Motorraumbox | 5 |
| 28 | Zusatzscheinwerfer (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät, Automatikgetriebe | fünfzehn |
| 32 | Kompressor A/C | fünfzehn |
| 33 | Relaisspulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuergerät (ECM), Drosselklappe | 10 |
| 37 | Einspritzsystem | fünfzehn |
| 38 | Motorventile | 10 |
| 39 | EVAP/beheizter Sauerstoffsensor/ Einspritzung | fünfzehn |
| 40 | Kurbelgehäuseentlüftungsheizung | 20 |
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | Lüfter | 80 |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Schutzschalter – Audiosystem, Subwoofer (Option) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12-Volt-Steckdose (Laderaum) | fünfzehn |
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 20 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Umklappbare Rücksitz-Kopfstützen (Option) | fünfzehn |
| 16 | – | |
| 17 | Audiosystem, Navigationssystem-Display (Option) | 10 |
| 18 | Audiosystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | ||
| 21 | Laminiertes Panoramadach (Option); Höflichkeitsbeleuchtung; Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 24 | Beheizter Fahrersitz (Option) | fünfzehn |
| 25 | – | |
| 26 | Beheizter Beifahrersitz (rechts) (Option) | fünfzehn |
| 27 | Beheizter Beifahrersitz (links) (Option) | fünfzehn |
| 28 | Parkassistent (Option), Volvo-Navigationssystem (Option), Parkassistent-Kamera (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
ad vertisements
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckklappenwischer | fünfzehn |
| 2 | – | |
| 3 | Innenbeleuchtung vorn, elektrisch verstellbare Sitze (Option) | 7,5 |
| 4 | Informationsanzeige Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/ Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe/Kofferraumdeckel | 10 |
| 9 | Scheibenwaschanlage Heckklappe | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Heckklappe entriegeln | 10 |
| 12 | Heckklappenschloss | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Funkschlüsselempfänger, Alarm-Bewegungssensor (Option), Klimasystem | 5 |
| fünfzehn | – | |
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | – | |
| 18 | Airbagsystem, Insassengewichtssystem | 10 |
| 19 | Frontradar mit adaptiver Geschwindigkeitsregelung (Option) | 5 |
| 20 | Gaspedal, elektrische Außenspiegel, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Laminiertes Panoramadach | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung von Sicherungen im Laderaum (2011-2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | Elektrische Heckklappe (Option) | 30 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
2012
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | ||
| 11 | Klimagebläse | 40 |
| 12 | ||
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | – | |
| 16 | Aktives Dual-Xenon-Licht, Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Servolenkung | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen | 10 |
| 22 | ||
| 23 | Beleuchtungspanel | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Motorraumbox | 5 |
| 28 | Zusatzscheinwerfer (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät, Automatikgetriebe | fünfzehn |
| 32 | Kompressor A/C | fünfzehn |
| 33 | Relaisspulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuerungsmodul | 10 |
| 37 | Einspritzsystem, Luftmassenmesser, Motorsteuergerät | fünfzehn |
| 38 | Klimakompressor, Motorventile, Motorsteuergerät | 10 |
| 39 | EVAP-Ventil, beheizter Sauerstoffsensor | fünfzehn |
| 40 | ||
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | Lüfter | 80 |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Sicherungsautomat für das Infotainmentsystem und für Sicherungen 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12-Volt-Steckdose (Laderaum) | fünfzehn |
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 20 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Umklappbare Rücksitz-Kopfstützen (Option) | fünfzehn |
| 16 | Infotainment-System, Satellitenradio Sirius (Option) | 5 |
| 17 | Audiosystem, Navigationssystem-Display (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | Fond-Entertainment-System (RSE) (Option) | 7,5 |
| 21 | Laminiertes Panoramadach (Option); Höflichkeitsbeleuchtung; Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Sitzheizung im Fond (Beifahrerseite) (Option) | fünfzehn |
| 24 | Sitzheizung im Fond (Fahrerseite) (Option) | fünfzehn |
| 25 | – | |
| 26 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 27 | Beheizter Fahrersitz (Option) | fünfzehn |
| 28 | Parkassistent (Option), Volvo-Navigationssystem (Option), Parkassistent-Kamera (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Heckklappenwischer | fünfzehn |
| 2 | – | |
| 3 | Innenbeleuchtung vorn, Fensterheber an der Fahrertür, elektrisch verstellbare Sitze (Option), HomeLInk Wireless Control System (Option) | 7,5 |
| 4 | Informationsanzeige Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/ Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe/Kofferraumdeckel | 10 |
| 9 | Scheibenwaschanlage Heckklappe | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Heckklappe entriegeln | 10 |
| 12 | ||
| 13 | Benzinpumpe | 20 |
| 14 | Bedienfeld des Klimasystems; Alarm Bewegungsmelder (Option) | 5 |
| fünfzehn | – | |
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | – | |
| 18 | Airbagsystem, Insassengewichtssystem | 10 |
| 19 | Frontradar mit adaptiver Geschwindigkeitsregelung (Option) | 5 |
| 20 | Gaspedal, elektrische Außenspiegel, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Laminiertes Panoramadach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung von Sicherungen im Laderaum (2011-2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | Elektrische Heckklappe (Option) | 30 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
