Sicherungsanordnung Volvo XC90 2008-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo XC90 sind die Sicherung Nr. 11 (12-Volt-Steckdosen – Vorder- und Rücksitze) im Sicherungskasten unter dem Lenkrad und Sicherung Nr. 8 (12-Volt-Steckdose im Laderaum) in der Kofferraum-Sicherungskasten.

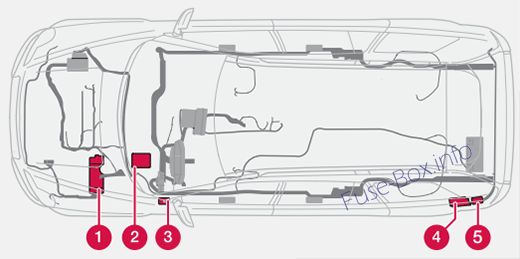

Lage des Sicherungskastens
1) Relais/Sicherungskasten im Motorraum

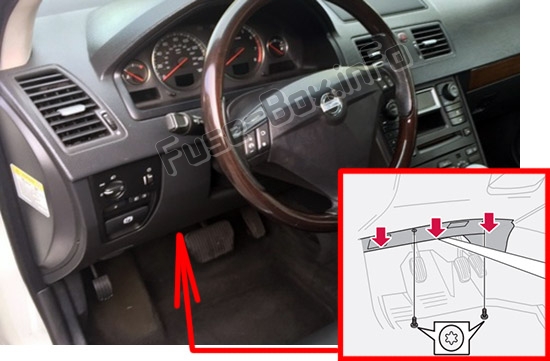

2) Sicherungskasten im Fahrgastraum, unter dem Lenkrad
Dieser Sicherungskasten befindet sich hinter der Kunststoffabdeckung unter dem Armaturenbrett.
3) Sicherungskasten im Fahrgastraum, am Rand des Armaturenbretts
Die Sicherungen befinden sich in der Zugangsklappe am Rand des Armaturenbretts auf der Fahrerseite.
4) Sicherungskasten im Laderaum
Diese Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite des Laderaums.
5) Zusatzsicherungskasten im Laderaum (XC90 Executive)
Sicherungskastendiagramme
2008
Motorraum
ad vertisements

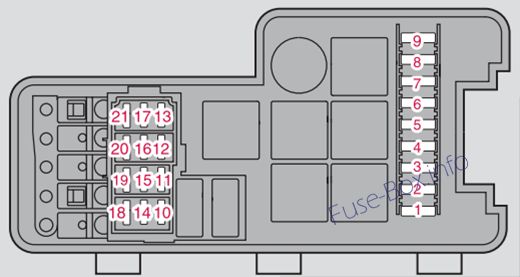

Zuordnung der Sicherungen im Motorraum (2008)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Abs | 30A |
| 2 | Abs | 30A |
| 3 | Hochdruckreiniger, Scheinwerfer | 35A |
| 4 | Standheizung (Option). | 25A |
| 5 | Zusatzleuchten (Option) | 20A |
| 6 | Relais für Anlasser. | 35A |
| 7 | Scheibenwischer | 25A |
| 8 | Benzinpumpe | 15A |
| 9 | Getriebesteuergerät (TCM), (V8, Diesel, 6-Zyl.-Benziner). | 15A |
| 10 | Zündspulen (Benzin), Motorsteuergerät (ECM), Einspritzventile (Diesel). | 20A |
| 11 | Gaspedalsensor (APM), Klimakompressor, Lüfterelektronikbox. | 10 A |
| 12 | Motorsteuergerät (ECM) (Benzin), Einspritzventile (Benzin), Luftmassenmesser (Benzin). | 15A |
| 12 | Luftmassenmesser (Diesel) | 5A |
| 13 | Elektronisches Drosselklappenmodul (V8), VIS (6-Zyl. Benzin) | 10 A |
| 13 | Elektronisches Drosselmodul (ETM), Magnetventil, SWIRL (Luftmischventil), Kraftstoffdruckregler (Diesel). | 15A |
| 14 | Lambda-Sonde (Benzin). | 20A |
| 14 | Lambdasonde (Diesel) | 10 A |
| fünfzehn | Kurbelgehäuseentlüftungsheizung, Magnetventile, Leckagediagnose (5-Zyl.-Benzin) | 10 A |
| fünfzehn | Kurbelgehäuseentlüftungsheizung (V8, 6-Zyl.-Benzin), AC-Anschluss (V8, 6-Zyl.-Benzin), Magnetventile, Leckagediagnose (V8, 6-Zyl.-Benzin), ECM, (V8, 6-Zyl.-Benzin) ), Luftmassenmesser (V8), Glühkerzen (Diesel) | 15A |
| 16 | Abblendlicht links | 20 A |
| 17 | Abblendlicht rechts | 20 A |
| 18 | – | |
| 19 | Versorgung Motorsteuergerät (ECM), Motorrelais. | 5A |
| 20 | Positionsleuchten | 15A |
Am Rand des Armaturenbretts
ad vertisements

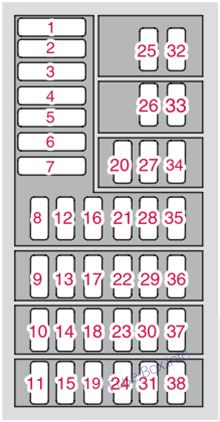

Zuordnung von Sicherungen am Rand des Armaturenbretts (2008)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Lüfter der Klimaanlage | 30A |
| 2 | Audio-Verstärker). | 30A |
| 3 | Fahrersitz elektrisch. | 25A |
| 4 | Elektrischer Beifahrersitz | 25A |
| 5 | Steuergerät, Tür vorn links | 25A |
| 6 | Steuergerät, Tür vorn rechts | 25A |
| 7 | – | – |
| 8 | Radio, CD-Player, RSE-System | 15A |
| 9 | RTI-Anzeige, RTI-Einheit MMM . | 10 A |
| 10 | OBDII, Lichtschalter (LSM), Lenkwinkelsensor (SAS), Lenkradmodul (SWM). | 5A |
| 11 | Zündschloss, SRS-System, Motorsteuergerät ECM (V8, 6-Zyl. Benzin) SRS-Abschaltung Beifahrerseite (PACOS), Elektronische Wegfahrsperre (IMMO), Getriebesteuergerät TCM (V8, Diesel, 6-Zyl. Benzin) . | 7,5A |
| 12 | Allgemeinbeleuchtung Decke (RCM) Oberes Elektronikmodul (UEM) | 10 A |
| 13 | Schiebedach | 15A |
| 14 | Telefon | 5A |
| 15-38 | – | – |
ad vertisements
Unter dem Lenkrad

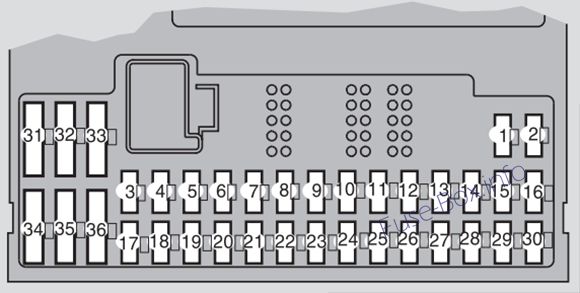

Zuordnung der Sicherungen unter dem Lenkrad (2008)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Sitzheizung rechts | 15A |
| 2 | Sitzheizung, linke Seite. | 15A |
| 3 | Horn | 15A |
| 4 | Reservieren | – |
| 5 | Infotainmentsystem | 10 A |
| 6 | Reservieren | – |
| 7 | Reservieren. | – |
| 8 | Sirene. | 5A |
| 9 | Bremslichtschalterspeisung | 5A |
| 10 | Kombiinstrument (DIM), Klimaautomatik (CCM), Standheizung, elektrisch verstellbarer Fahrersitz . | 10 A |
| 11 | Vordersitz, Rücksitz und Kühlschranksteckdose | 15A |
| 12 | Reservieren | – |
| 13 | Reservieren | – |
| 14 | Reservieren. | – |
| fünfzehn | ABS, STC/DSTC | 5A |
| 16 | Elektronische Servolenkung (ECPS); Aktives Bi-Xenon (HCM), Leuchtweitenregulierung | 10 A |
| 17 | Nebelscheinwerfer vorn links | 5A |
| 18 | Nebelscheinwerfer vorn rechts | 5A |
| 19 | Reservieren | – |
| 20 | Kühlmittelpumpe (V8) . | 5A |
| 21 | Getriebesteuergerät (TCM), Rückwärtsgangsperre (M66). | 10 A |
| 22 | Fernlicht links | 10 A |
| 23 | Fernlicht rechts | 10 A |
| 24 | Reservieren | – |
| 25 | Reservieren | – |
| 26 | Reservieren | – |
| 27 | Reservieren | – |
| 28 | Elektrischer Beifahrersitz. | 5A |
| 29 | Benzinpumpe. | 5A |
| 30 | BLIS | 5A |
| 31 | Reservieren | – |
| 32 | Reservieren | – |
| 33 | Vakuumpumpe. | 20A |
| 34 | Waschpumpe. | 15A |
| 35 | Reservieren | – |
| 36 | Reservieren | – |
ad vertisements
Laderaum

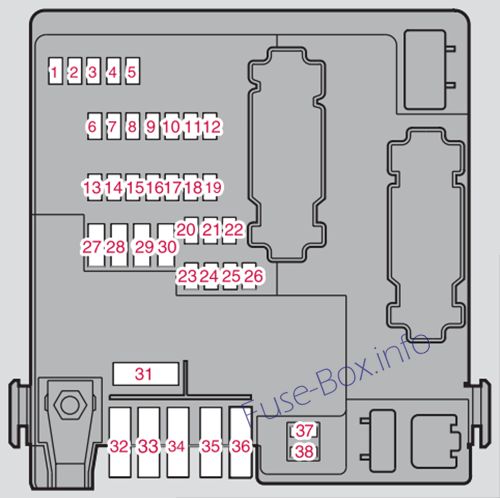

Zuordnung der Sicherungen im Laderaum (2008)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Rückfahrscheinwerfer. | 10 A |
| 2 | Positionsleuchten, Nebelscheinwerfer, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Lampen im Bremslicht. | 20A |
| 3 | Zubehör (AEM) | 15A |
| 4 | Reservieren | |
| 5 | REM-Elektronik | 10 A |
| 6 | Fond-Entertainment RSE (Zubehör). | 7,5A |
| 7 | Verkabelung der Anhängerkupplung (30-fach) | 15A |
| 8 | Laderaumsteckdose. | |
| 9 | Tür hinten rechts: Fensterheber, Fensterheberverriegelung. | 20A |
| 10 | Tür hinten links: Fensterheber, Fensterheberverriegelung. | 20A |
| 11 | Reservieren | |
| 12 | Reservieren | |
| 13 | Dieselfilterheizung. | 15A |
| 14 | Subwoofer, Klimaanlage hinten (A/C) | 15A |
| fünfzehn | Reservieren | |
| 16 | Reservieren | |
| 17 | Zubehör für Infotainment-Systeme | 5A |
| 18 | Reservieren | |
| 19 | Heckscheibenwischer. | 15A |
| 20 | Verkabelung der Anhängerkupplung (15-fach)… | 20A |
| 21 | Reservieren | |
| 22 | Reservieren | |
| 23 | AWD | 7,5A |
| 24 | Reservieren | |
| 25 | Reservieren | |
| 26 | Parkhilfe. | 5A |
| 27 | Hauptsicherung: Verkabelung der Anhängerkupplung, Einparkhilfe, AWD | 30A |
| 28 | Zentralverriegelung (PCL). | 15A |
| 29 | Anhängerbeleuchtung links: Positionsleuchten, Fahrtrichtungsanzeiger . | 25A |
| 30 | Anhängerbeleuchtung rechts: Bremsleuchte, Nebelschlussleuchte, Fahrtrichtungsanzeiger | 25A |
| 31 | Hauptsicherung: Sicherung 37, 38. | 40A |
| 32 | Reservieren | |
| 33 | Reservieren | |
| 34 | Reservieren | |
| 35 | Reservieren | |
| 36 | Reservieren | |
| 37 | Heizbare Heckscheibe. | 20A |
| 38 | Heizbare Heckscheibe | 20A |
2009, 2010, 2011
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009, 2010, 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Abs | 30 |
| 2 | Abs | 30 |
| 3 | Scheinwerferwaschanlage | 35 |
| 4 | – | 20 |
| 5 | Zusatzscheinwerfer (Option) | 35 |
| 6 | Anlasserrelais | 25 |
| 7 | Scheibenwischer | fünfzehn |
| 8 | Benzinpumpe | fünfzehn |
| 9 | Getriebesteuergerät (V8 und 6-Zyl.) | fünfzehn |
| 10 | Zündspulen, Motorsteuergerät | 20 |
| 11 | Gaspedalsensor, Klimakompressor, E-Box-Lüfter | 10 |
| 12 | Motorsteuergerät, Einspritzdüsen, Luftmassenmesser | fünfzehn |
| 13 | Drosselklappensteuerung (V8), Ansaugkrümmersteller (6-Zyl.) | 10 |
| 14 | Erhitzter Sauerstoff Sensor | 20 |
| fünfzehn | Kurbelgehäuseentlüftung, Magnetventile, Klimaanschluss, Leckagediagnose, Motorsteuergerät (V8, 6-Zyl.), Luftmassenmesser (V8) | fünfzehn |
| 16 | Abblendlicht Fahrerseite | 20 |
| 17 | Abblendlicht Beifahrerseite | 20 |
| 18 | – | |
| 19 | Einspeisung Motorsteuergerät, Motorrelais | 5 |
| 20 | Parklicht | fünfzehn |
| 21 | Vakuumpumpe | 20 |
ad vertisements
Am Rand des Armaturenbretts
Zuordnung der Sicherungen am Rand des Armaturenbretts (2009, 2010, 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Gebläse – Klimasystem | 30 |
| 2 | Audioverstärker (Option) | 30 |
| 3 | Fahrersitz elektrisch (Option) | 25 |
| 4 | Beifahrersitz elektrisch (Option) | 25 |
| 5 | Fahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 6 | Beifahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 7 | – | – |
| 8 | Radio, CD-Player | fünfzehn |
| 9 | Volvo-Navigationssystem (Option), Sirius-Satellitenradio (Option), Rear Seat Entertainment (RSE) – Option | 10 |
| 10 | On-Board-Diagnose, Scheinwerferschalter, Lenkradwinkelsensor, Lenkradmodul | 5 |
| 11 | Zündschalter, SRS, Motorsteuergerät (V8, 6-Zyl.) Wegfahrsperre, Getriebesteuergerät (V8, 6-Zyl.) | 7,5 |
| 12 | Deckenbeleuchtung, oberes elektronisches Steuermodul | 10 |
| 13 | Monddach (Option) | fünfzehn |
| 14 | Bluetooth-Freisprecheinrichtung (Option) | 5 |
| 15-38 | – | – |
Unter dem Lenkrad
ad vertisements
Zuordnung der Sicherungen unterhalb des Lenkrads (2009, 2010, 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheizter Beifahrersitz | fünfzehn |
| 2 | Beheizter Fahrersitz | fünfzehn |
| 3 | Horn | fünfzehn |
| 4 | – | – |
| 5 | Audiosystem | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene (Option) | 5 |
| 9 | Bremslichtschaltervorschub | 5 |
| 10 | Instrumententafel, Klimasystem, elektrisch verstellbarer Fahrersitz, Insassengewichtssensor | 10 |
| 11 | 12-Volt-Steckdosen – Vorder- und Rücksitze, Kühlschrank (Option) (XC90 Executive) | fünfzehn |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | ABS, DSTC | 5 |
| 16 | Servolenkung, aktives Kurvenlicht (Option) | 10 |
| 17 | Nebelscheinwerfer Fahrerseite (Option) | 7,5 |
| 18 | Nebelscheinwerfer Beifahrerseite (Option) | 7,5 |
| 19 | – | |
| 20 | Kühlmittelpumpe (V8) | 5 |
| 21 | Getriebesteuermodull | 10 |
| 22 | Fernlicht Fahrerseite Driver | 10 |
| 23 | Fernlicht Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Beifahrersitz elektrisch (Option) | 5 |
| 29 | – | – |
| 30 | Toter-Winkel-Informationssystem (Option) | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Pumpe – Scheiben- und Heckklappenwaschanlage | fünfzehn |
| 35 | – | – |
| 36 | – | – |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2009, 2010, 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Rückfahrleuchten | 10 |
| 2 | Standlicht, Nebelscheinwerfer, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Bremslichtdioden | 20 |
| 3 | Zubehör | fünfzehn |
| 4 | ||
| 5 | Elektronisches Modul hinten | 10 |
| 6 | Fond-Entertainment (Zubehör) | 7,5 |
| 7 | Fond-Entertainment (Zubehör) | fünfzehn |
| 8 | 12-Volt-Steckdose im Laderaum | fünfzehn |
| 9 | Beifahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 10 | Fahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Subwoofer (Option), Fondklimaanlage (Option) | fünfzehn |
| fünfzehn | – | |
| 16 | – | |
| 17 | Audiozubehör | 5 |
| 18 | – | |
| 19 | Heckscheibenwischer | fünfzehn |
| 20 | Anhängerverkabelung (15-fach) – Option | 20 |
| 21 | – | |
| 22 | – | |
| 23 | Park Assistent | 7,5 |
| 24 | – | |
| 25 | – | |
| 26 | Parkassistent (Option) | 5 |
| 27 | Hauptsicherung: Anhängerverkabelung, Parkassistent, Allradantrieb | 30 |
| 28 | Zentrales Verriegelungssystem | fünfzehn |
| 29 | Anhängerbeleuchtung Fahrerseite: Standlicht, Blinker (Option) | 25 |
| 30 | Anhängerbeleuchtung Beifahrerseite: Bremslicht, Nebelscheinwerfer, Blinker (Option) | 25 |
| 31 | Hauptsicherung: Sicherungen 37 und 38 | 40 |
| 32 | – | |
| 33 | – | |
| 34 | – | |
| 35 | – | |
| 36 | – | |
| 37 | Heizbare Heckscheibe | 20 |
| 38 | Heizbare Heckscheibe | 20 |

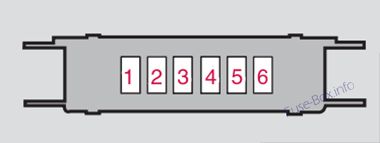

Zusatzsicherungskasten im Laderaum

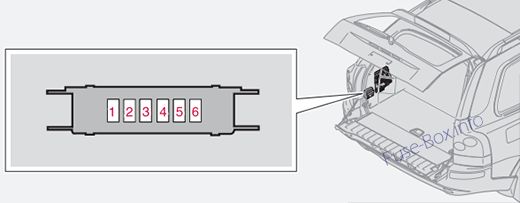

Belegung der Hilfssicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1. | Relais für Rücksitzheizung und Vordersitzmassage | 5 A |
| 2. | Sitzheizung hinten Fahrerseite | 15 A |
| 3. | Sitzheizung im Fond Beifahrerseite | 15 A |
| 4. | Sitzbelüftung/Massage vorn | 10 A |
| 5. | – | – |
| 6. | – | – |
2012
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Abs | 30 |
| 2 | Abs | 30 |
| 3 | Scheinwerferwaschanlage | 35 |
| 4 | – | 20 |
| 5 | Zusatzscheinwerfer (Option) | 35 |
| 6 | Anlasserrelais | 25 |
| 7 | Scheibenwischer | fünfzehn |
| 8 | Benzinpumpe | fünfzehn |
| 9 | Getriebesteuergerät (6-Zyl.) | fünfzehn |
| 10 | Zündspulen, Motorsteuergerät | 20 |
| 11 | Gaspedalsensor, Klimakompressor, E-Box-Lüfter | 10 |
| 12 | Motorsteuergerät, Einspritzdüsen, Luftmassenmesser | fünfzehn |
| 13 | Ansaugkrümmersteller (6-Zyl.) | 10 |
| 14 | Erhitzter Sauerstoff Sensor | 20 |
| fünfzehn | Kurbelgehäuseentlüftung, Magnetventile, Klimaanschluss, Leckagediagnose, Motorsteuergerät, Luftmassenmesser | fünfzehn |
| 16 | Abblendlicht Fahrerseite | 20 |
| 17 | Abblendlicht Beifahrerseite | 20 |
| 18 | – | |
| 19 | Einspeisung Motorsteuergerät, Motorrelais | 5 |
| 20 | Parklicht | fünfzehn |
| 21 | Vakuumpumpe | 20 |
Am Rand des Armaturenbretts
Zuordnung von Sicherungen am Rand des Armaturenbretts (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Gebläse – Klimasystem | 30 |
| 2 | Audioverstärker (Option) | 30 |
| 3 | Fahrersitz elektrisch (Option) | 25 |
| 4 | Beifahrersitz elektrisch (Option) | 25 |
| 5 | Fahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 6 | Beifahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 7 | – | – |
| 8 | Radio, CD-Player | fünfzehn |
| 9 | Volvo-Navigationssystem (Option), Sirius-Satellitenradio (Option), Rear Seat Entertainment (RSE) – Option | 10 |
| 10 | On-Board-Diagnose, Scheinwerferschalter, Lenkradwinkelsensor, Lenkradmodul | 5 |
| 11 | Zündschloss, SRS, Motorsteuergerät, Wegfahrsperre, Getriebesteuergerät | 7,5 |
| 12 | Deckenbeleuchtung, oberes elektronisches Steuermodul | 10 |
| 13 | Monddach (Option) | fünfzehn |
| 14 | Bluetooth-Freisprecheinrichtung (Option) | 5 |
| 15-38 | – | – |
Unter dem Lenkrad
ad vertisements
Zuordnung der Sicherungen unterhalb des Lenkrads (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheizter Beifahrersitz | fünfzehn |
| 2 | Beheizter Fahrersitz | fünfzehn |
| 3 | Horn | fünfzehn |
| 4 | – | – |
| 5 | Audiosystem | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene (Option) | 5 |
| 9 | Bremslichtschaltervorschub | 5 |
| 10 | Instrumententafel, Klimasystem, elektrisch verstellbarer Fahrersitz, Insassengewichtssensor | 10 |
| 11 | 12-Volt-Steckdosen – Vorder- und Rücksitze, Kühlschrank (Option) (XC90 Executive) | fünfzehn |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | ABS, DSTC | 5 |
| 16 | Servolenkung, aktives Kurvenlicht (Option) | 10 |
| 17 | Nebelscheinwerfer Fahrerseite (Option) | 7,5 |
| 18 | Nebelscheinwerfer Beifahrerseite (Option) | 7,5 |
| 19 | – | |
| 20 | – | |
| 21 | Getriebesteuermodull | 10 |
| 22 | Fernlicht Fahrerseite Driver | 10 |
| 23 | Fernlicht Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Beifahrersitz elektrisch (Option) | 5 |
| 29 | – | – |
| 30 | Toter-Winkel-Informationssystem (Option) | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Pumpe – Scheiben- und Heckklappenwaschanlage | fünfzehn |
| 35 | – | – |
| 36 | – | – |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Rückfahrleuchten | 10 |
| 2 | Standlicht, Nebelscheinwerfer, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Bremslichtdioden | 20 |
| 3 | Zubehör | fünfzehn |
| 4 | ||
| 5 | Elektronisches Modul hinten | 10 |
| 6 | Fond-Entertainment (Zubehör) | 7,5 |
| 7 | Fond-Entertainment (Zubehör) | fünfzehn |
| 8 | 12-Volt-Steckdose im Laderaum | fünfzehn |
| 9 | Beifahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 10 | Fahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Klimaanlage hinten (Option) | fünfzehn |
| fünfzehn | – | |
| 16 | – | |
| 17 | Audiozubehör | 5 |
| 18 | – | |
| 19 | Heckscheibenwischer | fünfzehn |
| 20 | Anhängerverkabelung (15-fach) – Option | 20 |
| 21 | – | |
| 22 | – | |
| 23 | Park Assistent | 7,5 |
| 24 | – | |
| 25 | – | |
| 26 | Parkassistent (Option) | 5 |
| 27 | Hauptsicherung: Anhängerverkabelung, Parkassistent, Allradantrieb | 30 |
| 28 | Zentrales Verriegelungssystem | fünfzehn |
| 29 | Anhängerbeleuchtung Fahrerseite: Standlicht, Blinker (Option) | 25 |
| 30 | Anhängerbeleuchtung Beifahrerseite: Bremslicht, Nebelscheinwerfer, Blinker (Option) | 25 |
| 31 | Hauptsicherung: Sicherungen 37 und 38 | 40 |
| 32 | – | |
| 33 | – | |
| 34 | – | |
| 35 | – | |
| 36 | – | |
| 37 | Heizbare Heckscheibe | 20 |
| 38 | Heizbare Heckscheibe | 20 |
Zusatzsicherungskasten im Laderaum
Belegung der Hilfssicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1. | Relais für Rücksitzheizung und Vordersitzmassage | 5 A |
| 2. | Sitzheizung hinten Fahrerseite | 15 A |
| 3. | Sitzheizung im Fond Beifahrerseite | 15 A |
| 4. | Sitzbelüftung/Massage vorn | 10 A |
| 5. | – | – |
| 6. | – | – |
2013, 2014
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2013, 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Abs | 30 |
| 2 | Abs | 30 |
| 3 | Scheinwerferwaschanlage | 35 |
| 4 | – | 20 |
| 5 | Zusatzscheinwerfer (Option) | 35 |
| 6 | Anlasserrelais | 25 |
| 7 | Scheibenwischer | fünfzehn |
| 8 | Benzinpumpe | fünfzehn |
| 9 | Getriebesteuermodul | fünfzehn |
| 10 | Zündspulen, Motorsteuergerät | 20 |
| 11 | Gaspedalsensor, Klimakompressor | 10 |
| 12 | Motorsteuergerät, Einspritzdüsen, Luftmassenmesser | fünfzehn |
| 13 | Ansaugkrümmersteller (6-Zyl.) | 10 |
| 14 | Erhitzter Sauerstoff Sensor | 20 |
| fünfzehn | Kurbelgehäuseentlüftung, Magnetventile, Klimaanschluss, Leckagediagnose, Motorsteuergerät | fünfzehn |
| 16 | Abblendlicht Fahrerseite | 20 |
| 17 | Abblendlicht Beifahrerseite | 20 |
| 18 | – | |
| 19 | Einspeisung Motorsteuergerät, Motorrelais | 5 |
| 20 | Parklicht | fünfzehn |
| 21 | Vakuumpumpe | 20 |
Am Rand des Armaturenbretts
ad vertisements
Zuordnung der Sicherungen am Rand des Armaturenbretts (2013, 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Gebläse – Klimasystem | 30 |
| 2 | Audioverstärker (Option) | 30 |
| 3 | Fahrersitz elektrisch (Option) | 25 |
| 4 | Beifahrersitz elektrisch (Option) | 25 |
| 5 | Fahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 6 | Beifahrertür – Zentralverriegelung, elektrische Fensterheber, Außenspiegel | 25 |
| 7 | – | – |
| 8 | Radio, CD-Player | fünfzehn |
| 9 | Volvo-Navigationssystem (Option), Sirius-Satellitenradio (Option), Rear Seat Entertainment (RSE) – Option | 10 |
| 10 | On-Board-Diagnose, Scheinwerferschalter, Lenkradwinkelsensor, Lenkradmodul | 5 |
| 11 | Zündschloss, SRS, Motorsteuergerät, Wegfahrsperre, Getriebesteuergerät | 7,5 |
| 12 | Deckenbeleuchtung, oberes elektronisches Steuermodul | 10 |
| 13 | Monddach (Option) | fünfzehn |
| 14 | Bluetooth-Freisprecheinrichtung (Option) | 5 |
| 15-38 | – | – |
ad vertisements
Unter dem Lenkrad
Zuordnung der Sicherungen unterhalb des Lenkrads (2013, 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Beheizter Beifahrersitz | fünfzehn |
| 2 | Beheizter Fahrersitz | fünfzehn |
| 3 | Horn | fünfzehn |
| 4 | – | – |
| 5 | Audiosystem | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene (Option) | 5 |
| 9 | Bremslichtschaltervorschub | 5 |
| 10 | Instrumententafel, Klimasystem, elektrisch verstellbarer Fahrersitz, Insassengewichtssensor | 10 |
| 11 | 12-Volt-Steckdosen – Vorder- und Rücksitze, Kühlschrank (Option) (XC90 Executive) | fünfzehn |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | ABS, DSTC | 5 |
| 16 | Servolenkung, aktives Kurvenlicht (Option) | 10 |
| 17 | Tagfahrlicht Fahrerseite (DRL) | 7,5 |
| 18 | Tagfahrlicht Beifahrerseite (DRL) | 7,5 |
| 19 | – | |
| 20 | – | |
| 21 | Getriebesteuermodul | 10 |
| 22 | Fernlicht Fahrerseite Driver | 10 |
| 23 | Fernlicht Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Beifahrersitz (Option), Rear Seat Entertainment (Siehe auch Sicherung 8 im vorherigen Abschnitt „Sicherungen im Fahrgastraum am Rand des Armaturenbretts“) | 5 |
| 29 | Benzinpumpe | 7,5 |
| 30 | Toter-Winkel-Informationssystem (Option) | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Pumpe – Scheiben- und Heckklappenwaschanlage | fünfzehn |
| 35 | – | – |
| 36 | – | – |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2013, 2014)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Rückfahrleuchten | 10 |
| 2 | Standlicht, Nebelschlusslicht, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Bremslichtdioden | 20 |
| 3 | Zubehör | fünfzehn |
| 4 | ||
| 5 | Elektronisches Modul hinten | 10 |
| 6 | ||
| 7 | Anhängerverkabelung (30 Einspeisung) (Zubehör) | fünfzehn |
| 8 | 12-Volt-Steckdose im Laderaum | fünfzehn |
| 9 | Beifahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 10 | Fahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Klimaanlage hinten (Option) | fünfzehn |
| fünfzehn | – | |
| 16 | – | |
| 17 | Audiozubehör | 5 |
| 18 | – | |
| 19 | Heckscheibenwischer | fünfzehn |
| 20 | Anhängerverkabelung (15-fach) – Option | 20 |
| 21 | – | |
| 22 | – | |
| 23 | Allradantrieb (AWD) | 7,5 |
| 24 | – | |
| 25 | – | |
| 26 | Parkassistent (Option) | 5 |
| 27 | Hauptsicherung: Anhängerverkabelung, Parkassistent, Allradantrieb | 30 |
| 28 | Zentrales Verriegelungssystem | fünfzehn |
| 29 | Anhängerbeleuchtung Fahrerseite: Standlicht, Blinker (Option) | 25 |
| 30 | Anhängerbeleuchtung Beifahrerseite: Bremslicht, Nebelscheinwerfer, Blinker (Option) | 25 |
| 31 | Hauptsicherung: Sicherungen 37 und 38 | 40 |
| 32 | – | |
| 33 | – | |
| 34 | – | |
| 35 | – | |
| 36 | – | |
| 37 | Heizbare Heckscheibe | 20 |
| 38 | Heizbare Heckscheibe | 20 |
Zusatzsicherungskasten im Laderaum
Belegung der Hilfssicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1. | Relais für Rücksitzheizung und Vordersitzmassage | 5 A |
| 2. | Sitzheizung hinten Fahrerseite | 15 A |
| 3. | Sitzheizung im Fond Beifahrerseite | 15 A |
| 4. | Sitzbelüftung/Massage vorn | 10 A |
| 5. | – | – |
| 6. | – | – |
