Hier finden Sie die Sicherungskasten-Belegung für den Volvo XC40 der Baujahre 2018 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Volvo XC40 2018-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo XC40 sind die Sicherungen Nr. 2 (12-V-Steckdose in der Tunnelkonsole vorn) und Nr. 4 (12-V-Steckdose im Laderaum – Option) im Motorraum-Sicherungskasten.

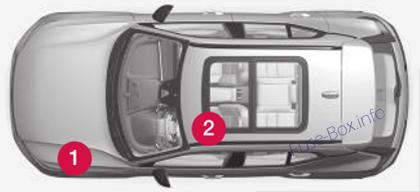

Lage des Sicherungskastens

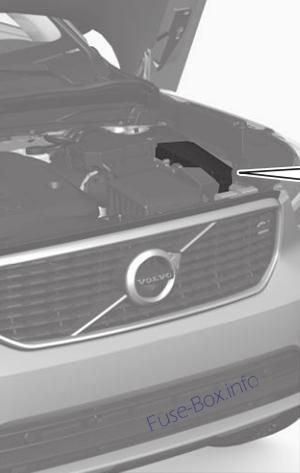

1) Motorraum

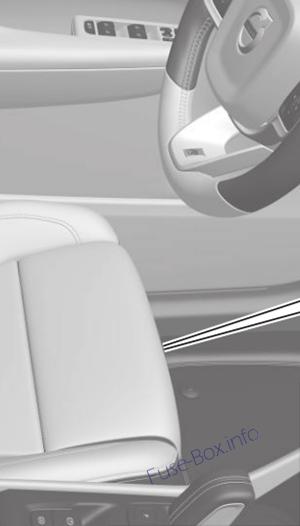

2) Unter dem linken Vordersitz
Sicherungsdiagramme
ad vertisements
2018
Motorraum

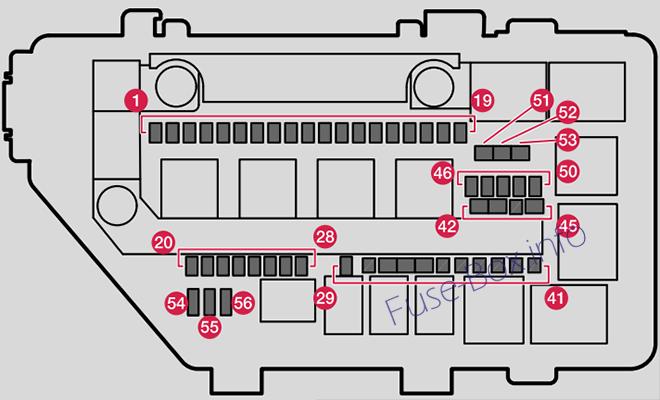

Zuordnung der Sicherungen im Motorraum (2018)
| № | Funktion | Ampere |
|---|---|---|
| 1 | USB-Port Tunnelkonsole hinten (Option) | 5 |
| 2 | 12-V-Steckdose in Tunnelkonsole vorn | fünfzehn |
| 3 | – | – |
| 4 | 12-V-Steckdose im Laderaum (Option) | fünfzehn |
| 5 | Motorsteuergerät (ECM) | 20 |
| 6 | Zündspulen; Zündkerzen | fünfzehn |
| 7 | Magnetspulen (Benzin); Ventil; Thermostat für Motorkühlsystem (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel); Motorsteuergerät (ECM) | fünfzehn |
| 8 | Magnetspulen (Benzin); Ventil; Thermostat für Motorkühlsystem (Benzin); Kühlpumpe für AGR (Diesel); Glühsteuermodul (Diesel); Vakuumregler; Ventil; Ventil für Ausgangsimpuls (Diesel) | 10 |
| 9 | Lambdasonde, Mitte (Benzin); Lambdasonde hinten (Diesel) | fünfzehn |
| 10 | Sensor für Stickoxide (Diesel) | fünfzehn |
| 11 | – | – |
| 12 | Rechter Scheinwerfer | 20 |
| 13 | Linker Scheinwerfer | 20 |
| 14 | Airbags | 5 |
| fünfzehn | Gaspedalsensor | 5 |
| 16 | Geliefert bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten; Elektrisches Lenkservo; Zentrales elektronisches Modul; Steuergerät für Bremsanlage | 5 |
| 17 | Elektrische Zusatzheizung (Option); OBD II-Firewall | 5 |
| 18 | Alkoholsperre | 5 |
| 19 | – | – |
| 20 | Interne Relaisspulen | 5 |
| 21 | ||
| 22 | Sensor für Bremspedal; Bremspedal | 5 |
| 23 | – | – |
| 24 | Steuermodul für Aktuator zum Einlegen/Wechseln der Gangpositionen des Automatikgetriebes | 5 |
| 25 | Getriebesteuermodul | fünfzehn |
| 26 | Motorsteuergerät (ECM) | 5 |
| 27 | ||
| 28 | ||
| 29 | Horn | 20 |
| 30 | Sirene (Option) | 5 |
| 31 | Scheibenwischer | 30 |
| 32 | Steuergerät für Bremsanlage (Ventile, Feststellbremse) | 40 |
| 33 | Steuergerät für Bremsanlage (ABS-Pumpe) | 40 |
| 34 | ||
| 35 | Aktuator für Getriebe | 25 |
| 36 | – | – |
| 38 | Rechter Scheinwerfer; Linker Scheinwerfer | 30 |
| 39 | – | – |
| 40 | – | – |
| 41 | Anhängerkupplungssteuermodul (Option) | 25 |
| 42 | Anhängerkupplungssteuermodul (Option) | 40 |
| 43 | – | – |
| 44 | Elektrischer Fahrersitz (Option) | 20 |
| 45 | ||
| 46 | ||
| 47 | ||
| 48 | ||
| 48 | ||
| 49 | ||
| 50 | ||
| 51 | Kraftstofffilterheizung (Diesel) | 30 |
| 52 | Beheizte Frontscheibe links (Option) | 40 |
| 53 | Beheizte Frontscheibe rechts (Option) | 40 |
| 54 | Steuerfunktion für Stützbatterie | 5 |
| 55 | Linker Scheinwerfer | 20 |
| 56 | Rechter Scheinwerfer | 20 |
Sicherungen 1-30, 46-50 und 54-56 sind vom Typ „Micro“.
Die Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Die Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Unter dem Sitz
ad vertisements

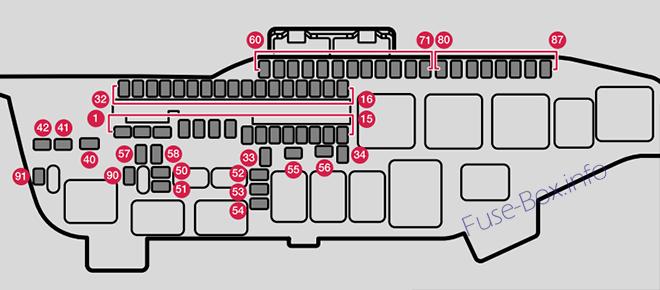

Zuordnung der Sicherungen unter dem Sitz (2018)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Audiosteuermodul (Verstärker) (bestimmte Varianten) | 40 |
| 2 | Zentrales elektrisches Modul A: Sensoren, Radareinheiten, elektrisch verstellbare Sitze (Option). | 40 |
| 3 | Central Electric Module B: Sensoren, Radareinheiten, elektrisch verstellbare Sitze (Option). | 40 |
| 4 | Lüftermodul für Klimatisierung vorn | 40 |
| 5 | Elektrische Heckklappe (Option) | 25 |
| 6 | Elektrischer Sitz rechts (Option) | 20 |
| 7 | Standheizung (Option) | 25 |
| 8 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) Sonnensensor | 30 |
| 9 | Türmodul in Tür hinten rechts | 20 |
| 10 | Türmodul in Tür hinten links | 20 |
| 11 | Türmodul in der linken Vordertür | 20 |
| 12 | – | – |
| 13 | Türmodul in der rechten Vordertür | 20 |
| 14 | Sitzheizung hinten (Option) | fünfzehn |
| fünfzehn | – | – |
| 16 | – | – |
| 17 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | fünfzehn |
| 18 | Lenkradschloss | 7,5 |
| 19 | Steuergerät für Klimaanlage climate | 7,5 |
| 20 | Bewegungsmelder (Option) | 5 |
| 21 | Fahrerdisplay | 5 |
| 22 | Tastatur in der Mittelkonsole | 5 |
| 23 | Lenkradmodul | 5 |
| 24 | Modul für Startknopf und für Feststellbremssteuerung | 5 |
| 25 | Center-Display | 5 |
| 26 | Steuermodul für Online-Auto; Steuermodul für Volvo On Call | 5 |
| 27 | Modul für Multiband-Antenne | 5 |
| 28 | Relaisspulen | 5 |
| 29 | Modul zur Erkennung von Fußbewegungen (Option) (zum Öffnen der elektrisch betätigten Heckklappe) | 5 |
| 30 | Sensus Steuermodul TV (Option) (bestimmte Märkte) | fünfzehn |
| 31 | Diagnosesteckdose OBDII | 10 |
| 32 | Alkoholsperre | 5 |
| 33 | Verriegelungsmotor für Rückenlehne hinten links | fünfzehn |
| 34 | Verriegelungsmotor für Rückenlehne hinten rechts | fünfzehn |
| 40 | Heckscheibenheizung | 30 |
| 41 | Gurtstraffermodul links | 40 |
| 42 | Gurtstraffermodul rechts | 40 |
| 50 | Feuchtigkeitssensor | 5 |
| 51 | Steuergerät für Kraftstoffpumpe | 20 |
| 52 | Kühlmittelpumpe | 10 |
| 53 | Lenkradmodul für beheizbares Lenkrad (Option) | fünfzehn |
| 54 | – | – |
| 55 | Scheinwerferwaschanlage (Option) | 25 |
| 56 | Heckscheibenwaschanlage | 25 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | ||
| 63 | Gurtstraffermodul | 5 |
| 64 | Totwinkel-Information (BLIS) (Option): Steuergerät, Rückfahrgeräusch außen | 5 |
| 65 | – | – |
| 66 | Sonnensensor | 5 |
| 67 | Steuermodul Allradantrieb (AWD) (Option) | fünfzehn |
| 68 | Kühlmittelpumpe | 10 |
| 69 | Parkkamera (Option) | 5 |
| 70 | – | – |
| 71 | Steuermodul für Airbags und Gurtstraffer | 5 |
| 80 | Heckscheibenwischer | fünfzehn |
| 81 | Panoramadach mit Sonnenrollo (Option) | 20 |
| 82 | ||
| 83 | Innenbeleuchtung; Abblendung des Innenspiegels (Option); Regen- und Lichtsensor (Option); Bedienfelder in Hecktüren und Laderaum | 7,5 |
| 84 | – | – |
| 85 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 86 | Alkoholsperre | 5 |
| 87 | Kabelloses mobiles Ladegerät (Option); USB-Anschluss | 5 |
| 90 | ||
| 91 |
Sicherungen 1-8, 40-42 und 55-58 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Die Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Die Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
2019
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2019)
| № | Funktion | Ampere |
|---|---|---|
| 1 | USB-Port Tunnelkonsole hinten (Option) | 5 |
| 2 | 12-V-Steckdose in Tunnelkonsole vorn | fünfzehn |
| 3 | – | – |
| 4 | 12-V-Steckdose im Laderaum (Option) | fünfzehn |
| 5 | Motorsteuergerät (ECM) | 20 |
| 6 | Zündspulen; Zündkerzen | fünfzehn |
| 7 | Magnetspulen (Benzin); Ventil; Thermostat für Motorkühlsystem (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel); Motorsteuergerät (ECM) | fünfzehn |
| 8 | Magnetspulen (Benzin); Ventil; Thermostat für Motorkühlsystem (Benzin); Kühlpumpe für AGR (Diesel); Glühsteuermodul (Diesel); Vakuumregler; Ventil; Ventil für Ausgangsimpuls (Diesel) | 10 |
| 9 | Beheizter Sauerstoffsensor, Mitte (Benzin); Beheizte Lambdasonde hinten (Diesel) | fünfzehn |
| 10 | Sensor für Stickoxide (Diesel) | fünfzehn |
| 11 | – | – |
| 12 | Rechter Scheinwerfer | 20 |
| 13 | Linker Scheinwerfer | 20 |
| 14 | Airbags | 5 |
| fünfzehn | Gaspedalsensor | 5 |
| 16 | Speisung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrikmodul, Bremssystemsteuergerät | 5 |
| 17 | Elektrische Zusatzheizung (Option); OBD II-Firewall | 5 |
| 18 | ||
| 19 | – | – |
| 20 | Interne Relaiswicklungen | 5 |
| 21 | ||
| 22 | Sensor für Bremspedal; Bremspedal | 5 |
| 23 | – | – |
| 24 | Steuermodul für Aktuator zum Einlegen/Wechseln der Gangpositionen des Automatikgetriebes | 5 |
| 25 | Getriebesteuermodul | fünfzehn |
| 26 | Motorsteuergerät (ECM) | 5 |
| 27 | ||
| 28 | ||
| 29 | Horn | 20 |
| 30 | Sirene (Option) | 5 |
| 31 | Wischer | 30 |
| 32 | Steuergerät für Bremsanlage (Ventile, Feststellbremse) | 40 |
| 33 | Steuergerät für Bremsanlage (ABS-Pumpe) | 40 |
| 34 | ||
| 35 | Aktuator für Getriebe | 25 |
| 36 | – | – |
| 38 | Rechter Scheinwerfer; Linker Scheinwerfer | 30 |
| 39 | – | – |
| 40 | – | – |
| 41 | Anhängerkupplungssteuermodul (Option) | 25 |
| 42 | Anhängerkupplungssteuermodul (Option) | 40 |
| 43 | – | – |
| 44 | Elektrischer Fahrersitz (Option) | 20 |
| 45 | ||
| 46 | ||
| 47 | ||
| 48 | ||
| 48 | ||
| 49 | ||
| 50 | ||
| 51 | Kraftstofffilterheizung (Diesel) | 30 |
| 52 | Beheizte Frontscheibe links (Option) | 40 |
| 53 | Beheizte Frontscheibe rechts (Option) | 40 |
| 54 | Steuerfunktion für Stützbatterie | 5 |
| 55 | Linker Scheinwerfer | 20 |
| 56 | Rechter Scheinwerfer | 20 |
Sicherungen 1-30, 46-50 und 54-56 sind vom Typ „Micro“.
Die Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Die Sicherungen 31-45, 51-53 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Unter dem Sitz
ad vertisements
Zuordnung der Sicherungen unter dem Sitz (2019)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Audiosteuermodul (Verstärker) (bestimmte Varianten) | 40 |
| 2 | Zentrales elektrisches Modul A: Sensoren, Radareinheiten, elektrisch verstellbare Sitze (Option). | 40 |
| 3 | Central Electric Module B: Sensoren, Radareinheiten, elektrisch verstellbare Sitze (Option). | 40 |
| 4 | Lüftermodul für Klimatisierung vorn | 40 |
| 5 | Elektrische Heckklappe (Option) | 25 |
| 6 | Elektrischer Sitz rechts (Option) | 20 |
| 7 | Standheizung (Option) | 25 |
| 8 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) Sonnensensor | 30 |
| 9 | Türmodul in Tür hinten rechts | 20 |
| 10 | Türmodul in Tür hinten links | 20 |
| 11 | Türmodul in der linken Vordertür | 20 |
| 12 | – | – |
| 13 | Türmodul in der rechten Vordertür | 20 |
| 14 | Sitzheizung hinten (Option) | fünfzehn |
| fünfzehn | – | – |
| 16 | – | – |
| 17 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) | fünfzehn |
| 18 | ||
| 19 | Steuergerät für Klimaanlage climate | 7,5 |
| 20 | Bewegungsmelder (Option) | 5 |
| 21 | Instrumententafel | 5 |
| 22 | Tastatur in der Mittelkonsole | 5 |
| 23 | Lenkradmodul | 5 |
| 24 | Modul für Startknopf und für Feststellbremssteuerung | 5 |
| 25 | Center-Display | 5 |
| 26 | Steuermodul für Online-Auto; Steuermodul für Volvo On Call | 5 |
| 27 | Modul für Multiband-Antenne | 5 |
| 28 | Relaisspulen | 5 |
| 29 | Modul zur Erkennung von Fußbewegungen (Option) (zum Öffnen der elektrisch betätigten Heckklappe) | 5 |
| 30 | Sensus Steuermodul TV (Option) (bestimmte Märkte) | fünfzehn |
| 31 | Diagnosesteckdose OBDII | 10 |
| 32 | ||
| 33 | Verriegelungsmotor für Rückenlehne hinten links | fünfzehn |
| 34 | Verriegelungsmotor für Rückenlehne hinten rechts | fünfzehn |
| 40 | Heckscheibenheizung | 30 |
| 41 | Gurtstraffermodul links | 40 |
| 42 | Gurtstraffermodul rechts | 40 |
| 50 | Feuchtigkeitssensor | 5 |
| 51 | Steuergerät für Kraftstoffpumpe | 20 |
| 52 | Kühlmittelpumpe | 10 |
| 53 | Lenkradmodul für beheizbares Lenkrad (Option) | fünfzehn |
| 54 | – | – |
| 55 | Scheinwerferwaschanlage (Option) | 25 |
| 56 | Heckscheibenwaschanlage | 25 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | ||
| 63 | Gurtstraffermodul | 5 |
| 64 | Totwinkel-Information (BLIS) (Option): Steuergerät, Rückfahrgeräusch außen | 5 |
| 65 | – | – |
| 66 | Sonnensensor | 5 |
| 67 | Steuermodul Allradantrieb (AWD) (Option) | fünfzehn |
| 68 | Kühlmittelpumpe | 10 |
| 69 | Parkkamera (Option) | 5 |
| 70 | – | – |
| 71 | Steuermodul für Airbags und Gurtstraffer | 5 |
| 80 | Heckscheibenwischer | fünfzehn |
| 81 | Panoramadach mit Sonnenrollo (Option) | 20 |
| 82 | ||
| 83 | Innenbeleuchtung; Abblendung des Innenspiegels (Option); Regen- und Lichtsensor (Option); Bedienfelder in Hecktüren und Laderaum | 7,5 |
| 84 | – | – |
| 85 | Steuermodul für Fahrerunterstützungsfunktionen | 5 |
| 86 | ||
| 87 | Kabelloses mobiles Ladegerät (Option); USB-Anschluss | 5 |
| 90 | ||
| 91 |
Sicherungen 1-8, 40-42 und 55-58 sind vom Typ „MCase“ und sollten von einer Werkstatt ausgetauscht werden.
Die Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Die Sicherungen 9-34, 50-54 und 60-91 sind vom Typ „Micro“.
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Volvo XC40?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Volvo Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
