Das Stadtauto Fiat 500 (500C) ist von 2008 bis heute erhältlich. In diesem Artikel finden Sie Sicherungsdiagramme des Fiat 500 2012, 2013, 2014, 2015, 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungskästen im Fahrzeug sowie Informationen zur Sicherungsbelegung.
Hier finden Sie die Sicherungskasten-Belegung für den Fiat 500 / 500C der Baujahre 2008 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Fiat 500 / 500C 2008-2019
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat 500 / 500C ist die Sicherung F15 im Sicherungskasten des Motorraums.
Innensicherungen

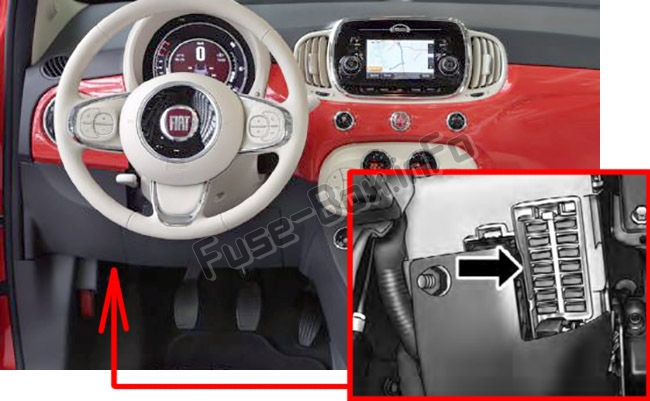

Die innere Sicherungsplatte ist Teil des Body Control Module (BCM) und befindet sich auf der Fahrerseite unter der Instrumententafel.
Unterwasserschutz

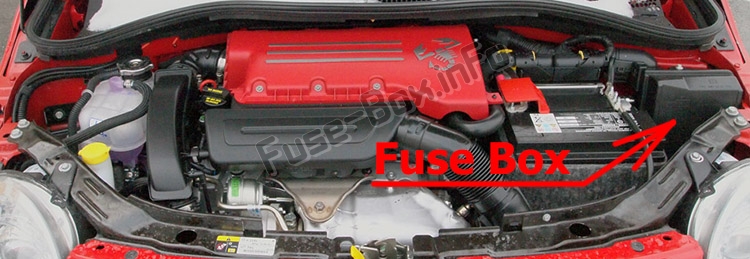

Die vordere Verteilereinheit befindet sich auf der rechten Seite des Motorraums neben der Batterie.
Lösen Sie zum Zugriff die Schraube, drücken Sie auf die Entriegelungslaschen und entfernen Sie die Abdeckung.
Die ID-Nummer der elektrischen Komponente, die jeder Sicherung entspricht, befindet sich auf der Rückseite der Abdeckung.
2012, 2013
Instrumententafel

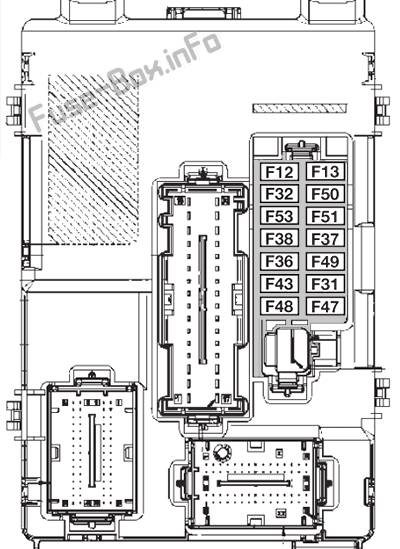

Zuordnung der Innensicherungen
| Hohlraum | Nummer | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | F12 | 7,5 Ampere Braun | Rechtes Abblendlicht |
| 2 | F32 | 5 Amp Tan | Deckenleuchten vorne und hinten Kofferraum- und Türbeleuchtung |
| 3 | F53 | 5 Amp Tan | Instrumententafelknoten |
| 4 | F38 | 20 Amp gelb | Zentrale Türverriegelung |
| 5 | F36 | 10 Ampere Rot | Diagnosesteckdose, Autoradio, Klimatisierungssystem |
| 6 | F43 | 20 Amp gelb | Bidirektionale Waschmaschine |
| 7 | F48 | 20 Amp gelb | Beifahrer-Fensterheber |
| 8 | F13 | 7,5 Ampere Braun | Linkes Abblendlicht, Nivellierung des Scheinwerfers |
| 9 | F50 | 7,5 Ampere Braun | Airbag |
| 10 | F51 | 5 Amp Tan | Autoradio-Schalter, Klimatisierungssystem, Bremslicht, Kupplung |
| 11 | F37 | 5 Amp Tan | Bremslichtschalter, Instrumententafelknoten |
| 12 | F49 | 5 Amp Tan | Außenspiegel, GPS, elektrischer Spiegel, Parksensor |
| 13 | F31 | 5 Amp Tan | Zündung, Klimatisierung |
| 14 | F47 | 20 Amp gelb | Treiber-Fensterheber |
ad vertisements
Motorraum
Zuordnung der Unterfahrsicherungen (2012, 2013)
| Hohlraum | Maxi-Sicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F01 | 60 Ampere Blau | Body Controller | |
| F02 | 20 Amp gelb | Audio-Verstärker | |
| F03 | 20 Amp gelb | Zündschloss | |
| F04 | 40 Amp Orange | Antiblockierpumpe | |
| F05 | 70 Amp Tan | Elektrische Servolenkung | |
| F06 | 20 Amp gelb | Kühlerlüfter – Einzelgeschwindigkeit | |
| F06 | 30 Amp Grün | Kühlerlüfter – Niedrige Drehzahl | |
| F07 | 40 Amp Orange | Kühlerlüfter – Hohe Drehzahl | |
| F08 | 30 Amp Grün | Gebläsemotor | |
| F09 | 10 Ampere Rot | Antriebsstrang | |
| F10 | 10 Ampere Rot | Horn | |
| F11 | 15 Ampere Blau | Antriebsstrang | |
| F11 | 10 Ampere Rot | Antriebsstrang (Multiair – falls vorhanden) | |
| F14 | 5 Amp Tan | Fernlicht (Verschluss) | |
| F15 | 15 Ampere Blau | Feuerzeug | |
| F 16 | 7,5 Ampere Braun | Übertragung | |
| F17 | 25 Amp Weiß | Antriebsstrang (Multiair – falls vorhanden) | |
| F17 | 15 Ampere Blau | Antriebsstrang | |
| F18 | 15 Ampere Blau | Antriebsstrang | |
| F18 | 5 Amp Tan | Antriebsstrang (Multiair – falls vorhanden) | |
| F19 | 7,5 Ampere Braun | Klimaanlage | |
| F20 | 15 Ampere Blau | Sitzheizung – falls vorhanden | |
| F21 | 15 Ampere Blau | Benzinpumpe | |
| F23 | 20 Amp gelb | Antiblockiersysteme | |
| F24 | 7,5 Ampere Braun | Stabilitätskontrollsystem | |
| F30 | 15 Ampere Blau | Nebelscheinwerfer | |
| F82 | 30 Amp Grün | Schiebedach / Cabrioverdeck | |
| F84 | 10 Ampere Rot | Übertragung | |
| F85 | 15 Ampere Blau | Heckentfroster, beheizte Spiegel | |
| F87 | 5 Amp Tan | Beleuchtung | |
| F90 | 5 Amp Tan | Beheizte Spiegel |
2014, 2015, 2017, 2018, 2019
ad vertisements
Instrumententafel
Zuordnung der Innensicherungen
| Hohlraum | Nummer | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | F12 | 7,5 Ampere Braun | Rechtes Abblendlicht |
| 2 | F32 | 5 Amp Tan | Deckenleuchten vorne und hinten Kofferraum- und Türbeleuchtung |
| 3 | F53 | 5 Amp Tan | Instrumententafelknoten |
| 4 | F38 | 20 Amp gelb | Zentrale Türverriegelung |
| 5 | F36 | 10 Ampere Rot | Diagnosesteckdose, Autoradio, Klimatisierungssystem |
| 6 | F43 | 20 Amp gelb | Bidirektionale Waschmaschine |
| 7 | F48 | 20 Amp gelb | Beifahrer-Fensterheber |
| 8 | F13 | 7,5 Ampere Braun | Linkes Abblendlicht, Nivellierung des Scheinwerfers |
| 9 | F50 | 7,5 Ampere Braun | Airbag |
| 10 | F51 | 5 Amp Tan | Autoradio-Schalter, Klimatisierungssystem, Bremslicht, Kupplung |
| 11 | F37 | 5 Amp Tan | Bremslichtschalter, Instrumententafelknoten |
| 12 | F49 | 5 Amp Tan | Außenspiegel, GPS, elektrischer Spiegel, Parksensor |
| 13 | F31 | 5 Amp Tan | Zündung, Klimatisierung |
| 14 | F47 | 20 Amp gelb | Treiber-Fensterheber |
Motorraum
Zuordnung der Unterfahrsicherungen (2014-2019)
| Hohlraum | Maxi-Sicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F01 | 60 Ampere Blau | – – | Body Controller |
| F02 | 20 Amp gelb | – – | Audio-Verstärker |
| F03 | 20 Amp gelb | – – | Zündschloss |
| F04 | 40 Amp Orange | – – | Antiblockierpumpe |
| F05 | 70 Amp Tan | – – | Elektrische Servolenkung |
| F06 | 20 Amp gelb | – – | Kühlerlüfter – Single Speed |
| F06 | 30 Amp Grün | – – | Kühlerlüfter – Niedrige Drehzahl |
| F07 | 40 Amp Orange | – – | Kühlerlüfter – Hohe Drehzahl |
| F08 | 40 Amp Orange | – – | Gebläsemotor |
| F09 | – – | 10 Ampere Rot | Antriebsstrang |
| F10 | – – | 10 Ampere Rot | Horn |
| F11 | – – | 15 Ampere Blau | Antriebsstrang |
| F11 | – – | 10 Ampere Rot | Antriebsstrang (Multiair – falls vorhanden) |
| F14 | – – | 5 Amp Tan | Fernlicht (Verschluss) |
| F15 | – – | 15 Ampere Blau | Feuerzeug |
| F 16 | – – | 7,5 Ampere Braun | Übertragung |
| F17 | – – | 25 Ampere klar | Antriebsstrang (Multiair – falls vorhanden) |
| F17 | – – | 15 Ampere Blau | Antriebsstrang |
| F18 | – – | 15 Ampere Blau | Antriebsstrang |
| F18 | – – | 5 Amp Tan | Antriebsstrang (Multiair – falls vorhanden) |
| F19 | – – | 7,5 Ampere Braun | Klimaanlage |
| F20 | – – | 15 Ampere Blau | Sitzheizung – falls vorhanden |
| F21 | – – | 15 Ampere Blau | Benzinpumpe |
| F22 | – – | 20 Amp gelb | Antriebsstrang |
| F23 | – – | 20 Amp gelb | Antiblockiersysteme |
| F24 | – – | 7,5 Ampere Braun | Stabilitätskontrollsystem |
| F30 | – – | 15 Ampere Blau | Nebelscheinwerfer |
| F82 | 30 Amp Grün | – – | Schiebedach / Cabrioverdeck |
| F83 | 20 Amp gelb | – – | Kühlpumpe – falls vorhanden |
| F84 | – – | 10 Ampere Rot | Übertragung |
| F85 | 30 Amp Grün | – – | Heckentfroster |
| F87 | – – | 5 Amp Tan | Heckentfroster |
| F90 | – – | 5 Amp Tan | Beheizte Spiegel – falls vorhanden |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Fiat 500 / 500C?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
