Hier finden Sie die Sicherungskasten-Belegung für den Volkswagen Tiguan der Baujahre 2008 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Volkswagen Tiguan Sicherungskasten und Relais
- Instrumententafel
- Motorraum
- Sicherungskasten der Instrumententafel
- Relaisfeld
- Motorraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Volkswagen Tiguan?
- Was zeigt die Sicherungsbelegung?
- Weitere Volkswagen Sicherungskasten-Belegungen
Volkswagen Tiguan Sicherungskasten und Relais
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volkswagen Tiguan sind die Sicherungen Nr. 31 (Zusatzsteckdosen, Zigarettenanzünder) und Nr. 54 (Zusatzsteckdosen) im Sicherungskasten der Instrumententafel.

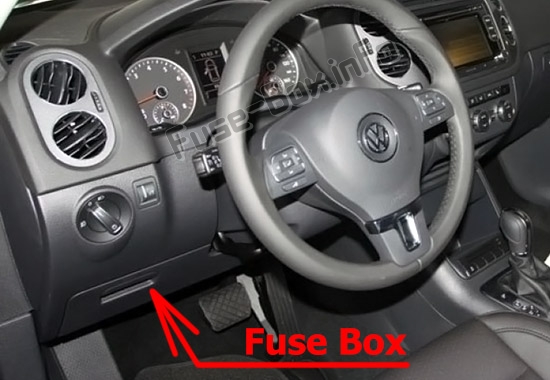

Instrumententafel
Der Sicherungskasten befindet sich hinter dem Ablagefach unter dem Lenkrad.

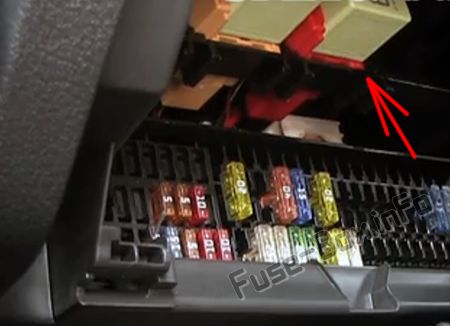

Relaisfeld
Es befindet sich in der Nähe des Sicherungskastens der Instrumententafel.

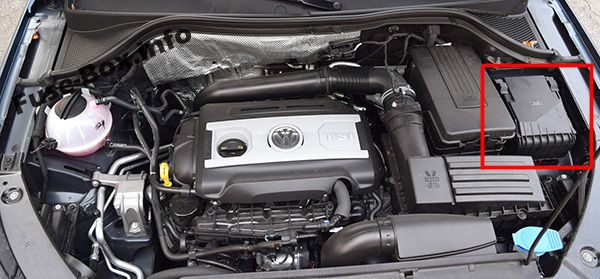

Motorraum
Es befindet sich im Motorraum (links).
Sicherungsdiagramme
Sicherungskasten der Instrumententafel
ad vertisements

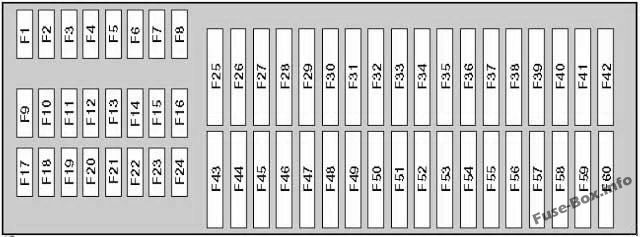

Zuordnung der Sicherungen in der Instrumententafel
| № | Ampere | Stromkreise geschützt |
|---|---|---|
| 1 | – – | |
| 2 | – – | |
| 3 | – – | |
| 4 | – – | |
| 5 | – – | |
| 6 | – – | |
| 7 | – – | |
| 8 | – – | |
| 9 | 5 | Steuergerät für zusätzliches Rückhaltesystem (SRS) |
| 10 | 10 | Allrad-Steuermodul |
| 11 | 5 | Steuermodul für Einparkhilfe, Steuermodul für Selbstparksystem |
| 12 | 10 | Steuermodul für Gasentladungsscheinwerfer (links) |
| 13 | 5 | ABS / ESP-System, Wechselstromsystem, Blendschutz-Innenspiegel, beheizte Scheibenwaschdüsen, Sitzbelegungssteuermodul, Getriebesteuerungsmodul (TCM), Rückfahrscheinwerfer, Motormanagementsystem |
| 14 | 10 | ABS-Steuermodul, Motorsteuermodul (ECM), Sitzheizung, Servolenkungssteuermodul, Fahrwerkssteuermodul, Anhängersteuermodul, AC-Steuermodul, Instrumentensteuermodul, CAN-Datenbus-Gateway-Steuermodul |
| 15 | 10 | Zusatzheizung, Datenverbindungsstecker (DLC), Steuermodul für Feststellbremse, Motormanagement, Steuergerät für Scheinwerferrichtung |
| 16 | 10 | Steuermodul für Gasentladungsscheinwerfer (rechts) |
| 17 | 5 | Instrumententafel |
| 18 | 10 | Mobiltelefon-Steuermodul, Multimedia-Steuermodul |
| 19 | 10 | Steuersäulenfunktionssteuermodul 2 |
| 20 | 5 | ABS-Steuermodul, AC-System, Getriebesteuergerät (TCM) |
| 21 | 15 | Türfunktionssteuermodul, links hinten, Türfunktionssteuermodul, rechts hinten, Multifunktionssteuermodul 2 |
| 22 | 5 | Alarmsystem, Multifunktionssteuermodul 2 |
| 23 | 10 | ABS / ESP-System, AC-System, Datenverbindungsstecker (DLC), Steuermodul der Rückfahrkamera, Scheinwerferschalter |
| 24 | 10 | Türfunktionssteuermodul, Fahrer, Türfunktionssteuermodul, Beifahrer |
| 25 | 20 | Getriebesteuergerät (TCM) |
| 26 | – – | |
| 27 | – – | |
| 28 | 40 | AC-Steuermodul, Zusatzheizung |
| 29 | 15 | Heckscheibenwischermotor |
| 30 | – – | |
| 31 | 20 | Zusatzsteckdosen, Zigarettenanzünder |
| 32 | – – | |
| 33 | – – | |
| 34 | – – | |
| 35 | – – | |
| 36 | – – | |
| 37 | – – | |
| 38 | 10 | Steuersäulenfunktionssteuermodul 1 |
| 39 | 20 | Scheinwerferwaschanlagen |
| 40 | 15 | Anhängersteuergerät |
| 41 | 15 | Anhängersteuergerät |
| 42 | 20 | Anhängersteuergerät |
| 43 | 25 | Schiebedach-Steuermodul |
| 44 | 25 | Steuermodul für Feststellbremse |
| 45 | 25 | Heizungsgebläsemotor, beheizte Heckscheibe |
| 46 | 30 | Türfunktionssteuermodul, Fahrer, Türfunktionssteuermodul, Beifahrer |
| 47 | 30 | Türfunktionssteuermodul, Fahrer, Türfunktionssteuermodul, rechts hinten |
| 48 | 15 | Kraftstoffpumpe (FP) |
| 49 | 20 | Multifunktionssteuermodul 2 |
| 50 | 25 | Steuermodul für Feststellbremse |
| 51 | 40 | Steuermodul des AC / Heizungsgebläsemotors |
| 52 | 30 | Steuermodul der Sitzheizung |
| 53 | 20 30 |
Scheinwerferwaschanlagen |
| 54 | 30 | Hilfssteckdosen |
| 55 | 15 | Einstellung der Lordosenstütze |
| 56 | 15 | Fahrwerkssteuermodul |
| 57 | 25 | Sonnenblind-Steuermodul |
| 58 | 1 | Anhängerwarnlampe |
| 59 | 20 | Multimedia-Steuermodul |
| 60 | – – |
ad vertisements
Relaisfeld
| № | Beschreibung |
|---|---|
| 1 | Zusatzheizungsrelais |
| 2 | Anlasserrelais |
| 3 | – – |
| 4 | Heizgebläserelais |
| 5 | Alarmsystem Hupenrelais / Scheinwerferwaschpumpenrelais |
| 6 | Relais Kraftstoffpumpe (FP) |
| 7 | Motorkühlmittelheizungsrelais 1 |
| 8 | Motorkühlmittelpumpenrelais – einige Modelle Kraftstoffpumpenrelais (FP) – einige Modelle Zusatzkraftstoff-Kraftstoffpumpenrelais – einige Modelle |
| 9 | Motorkühlmittelheizungsrelais 2 |
Motorraum
ad vertisements

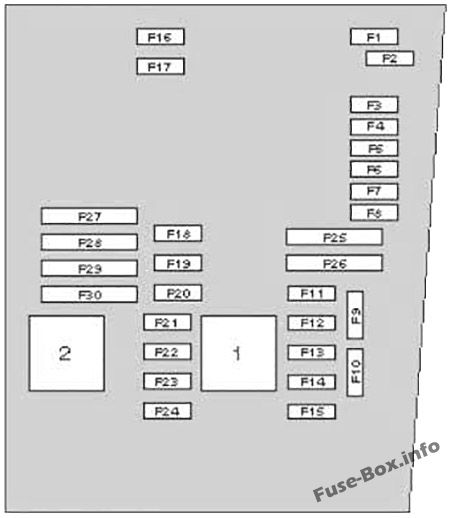

Zuordnung der Sicherungen im Motorraum
| № | Ampere | Stromkreise geschützt |
|---|---|---|
| 1 | – – | |
| 2 | – – | |
| 3 | 5 | Multifunktionssteuermodul 2 |
| 4 | 30 | ABS / ESP-System |
| 5 | – – | |
| 6 | 5 | Instrumentensteuermodul, Lenksäulenfunktionssteuermodul 2 |
| 7 | 40 | Hauptstromkreise der Zündung |
| 8 | 25 | Unterhaltung im Auto (ICE) |
| 8 | 25 | Spannungsumwandler |
| 9 | 5 | Mobiltelefon-Steuermodul |
| 10 | 5 10 |
Motorsteuergerät (ECM) |
| 11 | 20 | Steuermodul für Zusatzheizung |
| 12 | 5 | CAN-Datenbus-Gateway-Steuermodul |
| 13 | 15 30 |
Motorsteuergerät (ECM) |
| 14 | 5 | Motormanagementsystem |
| 15 | 5 10 15 |
Kraftstoffpumpe (FP), AC-Kompressorkupplung, Motormanagementsystem |
| 16 | 30 | Multifunktionssteuermodul 2 |
| 17 | 15 | Alarmsystem Hupe |
| 18 | 30 | Audiosystem |
| 19 | 30 | Scheibenwischermotor |
| 20 | 10 | Motormanagementsystem |
| 21 | 10 20 |
Motormanagementsystem, Steuermodul Kraftstoffpumpe (FP) |
| 22 | 5 | Schalter für Kupplungspedalstellung (CPP) |
| 23 | 10 | Motormanagementsystem |
| 24 | 10 | Motorsteuergerät für Motorkühlmittelgebläse, Motormanagementsystem, Motorkühlmittelheizung |
| 25 | 40 | ABS / ESP-System |
| 26 | 30 | Multifunktionssteuermodul 2 |
| 27 | – – | |
| 28 | 50 | Glühkerzensteuermodul |
| 29 | 50 | Elektrische Sitze |
| 30 | 50 | Zündschalterkreise |
| Relais | ||
| 1 | Motorsteuerungsrelais (EC) 1 (Benzin) Relais für Zündhauptstromkreise (Diesel) | |
| 2 | Motorsteuerungsrelais (EC) 2 (Benzin) Motorsteuerungsrelais (EC) (Diesel) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Volkswagen Tiguan?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
