Die Sicherungskasten und das Relais für Volkswagen Touareg (2006-2010)

Volkswagen

In diesem Artikel betrachten wir den Volkswagen Touareg (7L) der ersten Generation nach einem von 2006 bis 2010 erstellten Facelifting. Hier finden Sie Sicherungskastendiagramme des Volkswagen Touareg 2006, 2007, 2008, 2009 und 2010 , um Informationen über den Standort zu erhalten der Sicherungstafeln im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.

Sicherungslayout Volkswagen Touareg 2006-2010


Sicherungen des Zigarettenanzünders (Steckdose) im Volkswagen Touareg sind die Sicherungen Nr. 1, Nr. 2, Nr. 3 und Nr. 5 im Sicherungskasten der linken Instrumententafel.

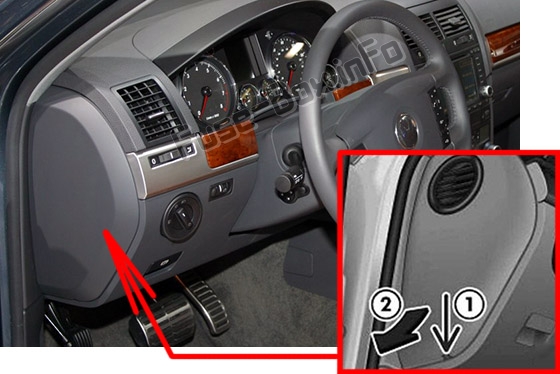

Sicherungshalter an der linken Seitenkante der Instrumententafel

Die Position der Sicherungen im Fahrgastraum: Volkswagen Touareg (2006-2010)

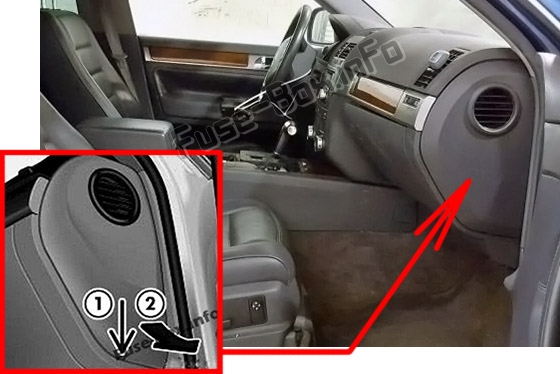

Sicherungshalter an der rechten Seitenkante der Instrumententafel

Die Position der Sicherungen im Fahrgastraum: Volkswagen Touareg (2006-2010)

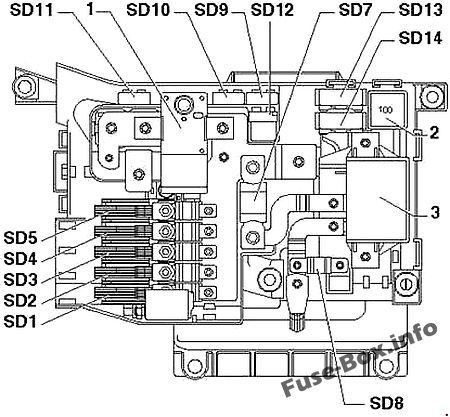

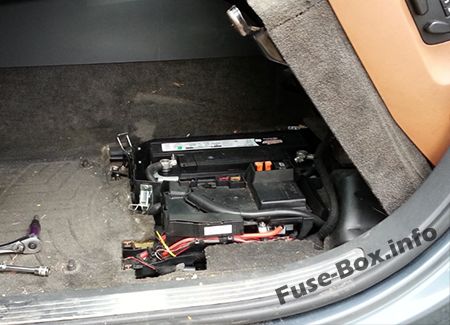

Vorsicherungskasten unter dem Fahrersitz

Befindet sich in der Nähe der Batterie unter dem FahrersitzVorsicherungskasten unter dem Fahrersitz: Volkswagen Touareg (2006-2010)

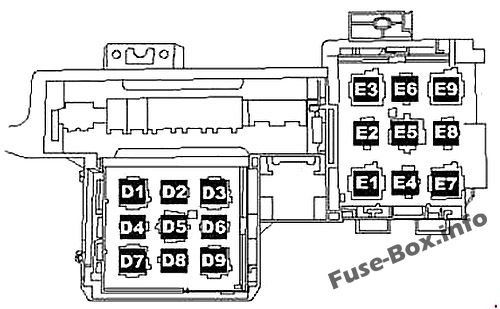

Relaisfeld E-Box 1

Es befindet sich links unter der Schalttafel in der Nähe der Mittelkonsole

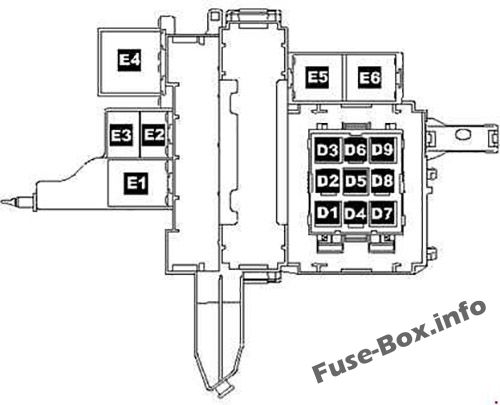

Relaisfeld E-Box 2

Es befindet sich rechts unter der Schalttafel in der Nähe der rechten Säule (nur Fahrzeuge mit Rechtslenkung).

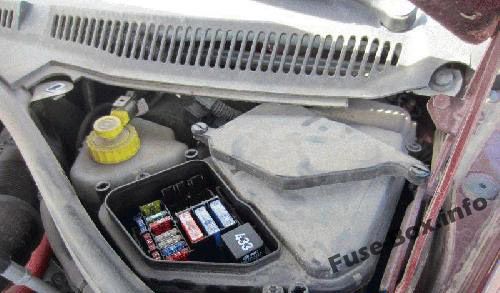

Sicherungskasten im Motorraum

Die Position der Sicherungen im Motorraum: Volkswagen Touareg (2006-2010)

Sicherungskastendiagramme

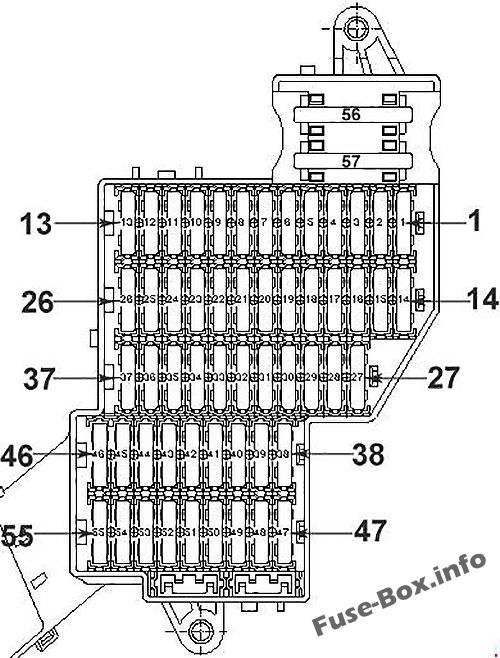

Sicherungskastendiagramm der Instrumententafel (links): Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

ad vertisements



Zuordnung der Sicherungen auf der linken Seite der Schalttafel

EIN Funktion / Komponente
1 15
20 (Nur Zusatzbatterie und zwei Batterien an Bord)
U1 – Zigarettenanzünder
U9 – Zigarettenanzünder hinten
2 5
15
J160 – Umwälzpumpenrelais (nur Hilfsbatterie und zwei Batterien an Bord)
J708 – Restwärmerelais (nur Hilfsbatterie und zwei Batterien an Bord)
R149 – Fernbedienungsempfänger für Hilfskühlmittelheizung (nur Hilfsbatterie und zwei Batterien an Bord)
U18 – 12-V-Steckdose 2 (nur eine Batterie an Bord)
U20 – 12-V-Buchse 4 (nur eine Batterie an Bord)
3 15
20 (Nur Zusatzbatterie und zwei Batterien an Bord)
U5 – 12 V Steckdose
U19 – 12 V Steckdose 3
4 20 J162 – Heizungssteuergerät
5 20 U18 – 12-V-Steckdose 2 (nur Zusatzbatterie und zwei Batterien an Bord)
U19 – 12-V-Buchse 4 (nur
Zusatzbatterie und zwei Batterien an Bord) J807 – Relais für Steckdosen (nur eine Batterie an Bord)
6 15 J518 – Steuergerät für Eingabe- und Startberechtigung (nur V10 TDI)
J708 – Restwärmerelais (nur eine Batterie an Bord)
7 5 T16b – Diagnoseanschluss
J515 – Antennenauswahlsteuergerät
G397 – Regen- und Lichtdetektorsensor
8 25
30 (Ab November 2007)
V – Scheibenwischermotor
9 15 J519 – Bordsteuergerät (Scheibenwischerpumpe)
10 25
30 (Ab November 2007)
J388 – Steuergerät für linke hintere Tür (Fensterheber)
11 15 J386 – Fahrertürsteuergerät (Zentralverriegelung)
J388 – Steuergerät für linke Tür hinten (Zentralverriegelung)
12 10 J519 – Bordversorgungssteuergerät (Innenbeleuchtung)
13 – – Nicht zugeordnet
14 25
30 (Ab November 2007)
J386 – Steuergerät für Fahrertür (Fensterheber)
15 15 J393 – Zentrale Steuereinheit des Komfortsystems (rechtes Rücklicht-Cluster)
16 20 J519 – Bordversorgungssteuergerät (Fanfare)
17 30 J519 – Bordversorgungssteuergerät (linkes Licht)
18 20
25 (Ab November 2007)
J39 – Relais für Scheinwerferwaschanlage
19 – – Nicht zugeordnet
20 30 J519 – Steuergerät für Bordversorgung (Batterie 1)
21 – – Nicht zugeordnet
22 30 J647 – Steuergerät für
Achsdifferentialsperre J605 – Steuergerät für Heckdeckel
23 10 J647 – Steuergerät für Achsdifferentialsperre
24 5 J502 – Reifendruckkontrollgerät
25 15 J352 – Steuergerät für Lenksäule und Riemenhöhenverstellung
26 10 F36 – Kupplungspedalschalter
J … – Motorsteuergeräte
J234 – Airbag – Steuereinheit
J285 – Steuergerät im Schalttafeleinsatz
J519 – Bordnetzsteuergerät
K145 – Beifahrerseitenairbag deaktiviert Warnlampe
N378 – Fahrer Sitzgurt Trägheitsaufroller Magnet
N379 – Magnet für die Trägheitsrolle des Beifahrersitzes
27 5 E183 – Innenüberwachungsschalter
W11 – Leseleuchte hinten links
W12 – Leseleuchte hinten rechts
W14 – beleuchteter Kosmetikspiegel auf der Beifahrerseite
W20 – beleuchteter Kosmetikspiegel auf der
Fahrerseite W51 – hinteres Deckellicht
28 – – Nicht zugeordnet
29 – – Nicht zugeordnet
30 – – Nicht zugeordnet
31 – – Nicht zugeordnet
32 – – Nicht zugeordnet
33 15 J527 – Steuergerät für Lenksäulenelektronik
34 5 G273 – Innenüberwachungssensor G384 – Geber
für Fahrzeugneigung
J285 – Steuergerät im Schalttafeleinsatz (nur Zusatzbatterie und zwei Batterien an Bord)
35 30 J519 – Bordversorgungssteuergerät
36 30 E470 – Bedieneinheit zur Einstellung des Fahrersitzes
37 – – Nicht zugeordnet
38 – – Nicht zugeordnet
39 5 J9 – Beheiztes Heckscheibenrelais
J32 – Klimaanlagenrelais
J329 – Spannungsversorgungsrelais Klemme 15
J755 – Transportmodusrelais
J807 – Relais für Steckdosen (nur eine Batterie an Bord)
40 5 J285 – Steuergerät im Schalttafeleinsatz
41 15 J518 – Berechtigungssteuergerät eingeben und starten
42 30 J245 – Steuergerät zur Einstellung des Schiebedachs
43 – – Nicht zugeordnet
44 30 E470 – Bedieneinheit für
Fahrersitzverstellung J136 – Steuereinheit für Sitz- und Lenksäulenverstellung mit Speicher
J810 – Steuereinheit für Fahrersitzverstellung
46 – – Nicht zugeordnet
47 10 J647 – Steuergerät für Achsdifferentialsperre
48 5 J769 – Spurwechselassistent
J770 – Spurwechselassistent 2
49 5 J236 – Servotronic-Steuereinheit
50 10 G266 – Geber für Ölstand und Öltemperatur
N79 – Kurbelgehäuseentlüftungsheizelement (nur Modelle mit Motorcode BHK, BHL)
51 5 T16b – Diagnoseanschluss
F321 – Feststellbremskontaktschalter
G238 – Luftqualitätssensor
G550 – Sensor zur automatischen Abstandsregelung
J755 – Transportmodusrelais
52 30
15 (Ab November 2007)
V12 – Heckscheibenwischermotor
53 5 E1 – Lichtschalter
J527 – Steuergerät für
Lenksäulenelektronik J393 – Zentralsteuergerät für Komfortsystem
54 10 E102 – Scheinwerferbereichsregler (nur Modelle mit Halogenscheinwerfern)
J667 – Leistungsmodul für linken Scheinwerfer (nur Modelle mit Kurvenlicht)
V48 – linker Scheinwerferbereichsmotor (nur Modelle mit Halogenscheinwerfern)
V49 – rechter Scheinwerferbereichsregler ( Nur Modelle mit Halogenscheinwerfern)
55 15 J486 – Frischluftgebläserelais für 2. Gang
56 40 J32 – Relais für
Klimaanlage J309 – Relais für Solarzellenisolation J486 – Relais für
Frischluftgebläse, 2. Gang
SB55 – Sicherung 55 am Sicherungshalter B
V305 – Motor für die Regelung des vorderen Bitrongebläses
57 40 V306 – Motor für hintere Bitron-Gebläseregelung (bis November 2007)
J403 – Adaptives Federungskompressorrelais (ab November 2007)

ad vertisements

Instrumententafel rechts

Sicherungskastendiagramm der Instrumententafel (rechts): Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

Zuordnung der Sicherungen auf der rechten Seite der Schalttafel

EIN Funktion / Komponente
1 15
20 (Ab Mai 2008)
J345 – Steuergerät für Anhängerdetektor
2 5 J446 – Einparkhilfe
3 15 J345 – Steuergerät für Anhängerdetektor
4 5 J412 – Steuergerät für die Bedienelektronik von Mobiltelefonen
5 15
25 (Ab Mai 2008)
J345 – Steuergerät für Anhängerdetektor
6 30 J104 – ABS-Steuergerät
7 5 J646 – Steuergerät für Verteilergetriebe
8 30 J519 – Bordversorgungssteuergerät (rechtes Licht)
9 10 Individualisierung
R190 – Satelliten-Digitalradiotuner (nur amerikanische Märkte)
10 5 J772 – Steuergerät für Rückfahrkamerasystem
R78 – TV-Tuner
11 20 J503 – Steuergerät mit Display für Radio und Navigationssystem
R – Radio
R – Vorbereitung für Radio und Navigationssystem mit TV (Modelle für Japan)
12 30 R12 – Verstärker
13 – – Nicht zugeordnet
14 15 J393 – Zentrale Steuereinheit des Komfortsystems
15 25
30 (Ab November 2007)
J389 – Steuergerät für hintere rechte Tür (Fensterheber)
16 10
5 (Ab November 2007)
W3 – Gepäckraumleuchte
17 – – Nicht zugeordnet
18 30 J9 – Beheiztes Heckscheibenrelais
19 – – Nicht zugeordnet
20 30 U13 –
AC / DC- Wandler mit Steckdose 12 V – 230 V U27 – AC / DC-Wandler mit Buchse 12 V – 115 V (nur in den amerikanischen Märkten)
21 10 F266 – Motorhaubenkontaktschalter
22 25 J774 – Beheizte Vordersitzsteuereinheit
23 10 J255 – Klimatronisches Steuergerät
24 30 E471 – Bedieneinheit zur Einstellung des Beifahrersitzes
J521 – Einstellung des Beifahrersitzes mit Speichersteuergerät
25 5 E265 – Climatronic-Bedien- und Anzeigeeinheit hinten
J301 – Steuergerät für Klimaanlage
26 – – Nicht zugeordnet
27 15 J197 – Adaptives Fahrwerkssteuergerät
28 – – Nicht zugeordnet
29 10
5 (Ab November 2007)
J217 – Steuergerät für Automatikgetriebe
30 20 J714 – Relais des Leistungsverriegelungssystems
31 15 J393 – Zentrale Steuereinheit des Komfortsystems
32 10 J387 – Steuergerät für Beifahrertür vorne (Zentralverriegelung)
J389 – Steuergerät für Tür hinten rechts (Zentralverriegelung)
33 15 Individualisierung
34 25
30 (Ab November 2007)
J387 – Steuergerät für Beifahrertür (Fensterheber)
35 30 E471 – Bedieneinheit zur Einstellung des Beifahrersitzes
36 5 J603 – Steuergerät für Fahrzeugpositionserkennung
J702 – Dachanzeigeeinheit
37 – – Nicht zugeordnet
38 10 J104 – ABS-Steuergerät
39 5 J410 – Beheiztes Windschutzscheibenrelais für die linke Seite
J411 – Beheiztes Windschutzscheibenrelais für die rechte Seite
J745 – Steuergerät für Kurvenlicht- und Scheinwerferbereich
Individualisierung
40 10 J646 – Steuergerät für Verteilergetriebe
41 10 J345 – Steuergerät für Anhängerdetektor
42 5 E284 – Garagentor-Bedieneinheit
J530 – Garagentor-Bedieneinheit
43 5 F41 – Umkehrschalter
44 5 E94 – Beheizter Fahrersitzregler
E95 – Beheizter Beifahrersitzregler
E128 – Beheizter hinterer linker Sitzschalter mit Regler
E129 – Beheizter hinterer rechter Sitzschalter mit Regler
E281 – Bedieneinheit zur Regelung der Aufhängungshöhe
Z20 – linkes Waschstrahlheizelement
Z21 – rechte Unterlegscheibe Strahlheizelement
45 – – Nicht zugeordnet
46 – – Nicht zugeordnet
47 10 J668 – Ausgangsmodul für rechten Scheinwerfer
48 10 J197 – Adaptives Fahrwerkssteuergerät
49 5 Y7 – Automatischer Blendschutz-Innenspiegel
50 5 E256 – TCS- und ESP-Taste
51 15 J217 – Steuergerät für Automatikgetriebe
52 5 F125 – Multifunktionsschalter
F189 – Tiptronic-Schalter
N380 – Wählhebelsperre für Magnet der Position P.
53 30 J411 – Beheiztes Windschutzscheibenrelais für die rechte Seite
54 30 J410 – Beheiztes Windschutzscheibenrelais für die linke Seite
55 – – Nicht zugeordnet
56 40 J104 – ABS-Steuergerät
57 40 J646 – Steuergerät für Verteilergetriebe

Motorraum (2,5 l (R5) TDI-Motor)

Sicherungskastendiagramm unter der Motorhaube: Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

Zuordnung der Sicherungen im Motorraum (2,5 l (R5) TDI-Motor)

EIN Funktion / Komponente
1 60 J293 – Steuergerät für Kühlerlüfter
2 30 J671 – Steuergerät für Kühlerlüfter 2 (Nur Modelle für tropische Klimazonen und Modelle mit Anhängerkupplung)
3 – – Nicht zugeordnet
4 – – Nicht zugeordnet
5 – – Nicht zugeordnet
6 – – Nicht zugeordnet
7 – – Nicht zugeordnet
8 – – Nicht zugeordnet
9 30 J623 – Motorsteuergerät
10 10 G65 – Hochdruckgeber
J17 – Kraftstoffpumpenrelais
J255 – Klimatronisches Steuergerät
J293 –
Kühlerlüftersteuergerät J301 – Klimaanlagensteuergerät
J445 – Kraftstoffkühlpumpenrelais
J496 – Zusätzliches Kühlmittelpumpenrelais
J671 – Kühlerlüftersteuergerät 2
N75 – Magnetventil für Ladedruckregelung
N79 – Kurbelgehäuseentlüftungsheizelement
N280 – Regelventil für
Klimakompressor N345 – Umschaltventil für Abgasrückführungskühler
11 – – Nicht zugeordnet
12 10 J179 – Steuergerät für automatische
Glühperiode J496 – Zusätzliches Kühlmittelpumpenrelais
13 25 G6 – Druckbeaufschlagungspumpe des Kraftstoffsystems
G23 – Kraftstoffpumpe
J17 – Kraftstoffpumpenrelais
J445 – Kraftstoffkühlpumpenrelais
J715 –
Tankkreisdruckbeaufschlagungsrelais V166 – Kraftstoffkühlpumpe
14 – – Nicht zugeordnet
15 – – Nicht zugeordnet
16 – – Nicht zugeordnet
17 10 G39 – Lambdasonde
Z19 – Lambdasondenheizung
18 – – Nicht zugeordnet
Relais
A1 Nicht zugeordnet
A2 Spannungsversorgungsrelais Klemme 30 -J317- (109)
A3 Steuergerät für automatische Glühperiode -J179- (475)
A4 Kraftstoffpumpenrelais -J17- (53)
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404)
A6 Relais für Kraftstoffkühlpumpe -J445- (404)
B1 Nicht zugeordnet
B2 Nicht zugeordnet
B3 Nicht zugeordnet
B3 Nicht zugeordnet
B4 Nicht zugeordnet
B5 Nicht zugeordnet
B6 Nicht zugeordnet
C19 Tankdruck-Druckrelais -J715- (404) (Nur Zusatzkühlmittelheizung)
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

Motorraum (3,0 l (V6) Dieselmotor)

ad vertisements



Zuordnung der Sicherungen im Motorraum (3.0L (V6) Dieselmotor))

EIN Funktion / Komponente
1 60
30 (abhängig von der Ausrüstung)
J293 – Steuergerät für Kühlerlüfter
2 30 J671 – Kühlerlüftersteuergerät 2
3 – – Nicht zugeordnet
4 80 J360 – Relais mit hoher Wärmeabgabe (nur Modelle mit Motorcode CATA)
5 40 J359 – Relais für niedrige Wärmeabgabe (nur Modelle mit Motorcode CATA)
6 – – Nicht zugeordnet
7 15 N276 – Kraftstoffdruckregelventil
N290 – Kraftstoffdosierventil
J17 – Kraftstoffpumpenrelais (nur Modelle mit Motorcode CATA)
8 – – Nicht zugeordnet
9 30 J248 – Steuergerät für Diesel-Direkteinspritzsystem
J623 – Motorsteuergerät
10 10 G65 – Hochdruckgeber
J17 – Kraftstoffpumpenrelais
J179 – Steuergerät für automatische
Glühperiode J255 – Steuergerät für
Klimatronik J293 – Steuergerät für Kühlerlüfter J301 – Steuergerät für
Klimaanlage
J338 – Drosselklappenmodul (nur Modelle mit Motorcode CATA)
J442 –
Generator-Abschaltrelais (bis Mai 2007) J445 – Kraftstoffkühlpumpenrelais
J496 – Zusätzliches Kühlmittelpumpenrelais
J671 –
Kühlerlüftersteuergerät 2 J724 – Steuergerät Turbolader 1
J865 – Steuergerät für Ladeluftkühler-Bypass (nur Modelle mit Motorcode CATA)
N18 – Abgasrückführungsventil
N280 – Regelventil für Klimaanlagenkompressor
N345 – Umschaltventil für Abgasrückführungskühler N381 –
Umschaltventil 2 für Abgasrückführungskühler (nur Modelle mit Motorcode CATA)
N428 – Ventilblock 2 auf dem Beifahrersitz hinten (nur Modelle mit Motorcode CATA)
V157 – Motor der Ansaugkrümmerklappe
V275 – Motor der
Ansaugkrümmerklappe 2 V400 – Pumpe für Abgasrückführungskühler (nur Modelle mit Motorcode CATA)
11 15 (Nur Modelle mit Motorcode CATA) J445 – Kraftstoffkühlpumpenrelais
J832 – Relais für zusätzliche Kraftstoffpumpe
V166 – Kraftstoffkühlpumpe
V393 – zusätzliche Kraftstoffpumpe
12 10 J496 – Zusätzliches Kühlmittelpumpenrelais
13 25
20 (Nur Modelle mit Motorcode CATA)
G6 – Druckpumpe des
Kraftstoffsystems G23 – Kraftstoffpumpe
J17 – Kraftstoffpumpenrelais (nur Modelle mit Motorcode CATA)
J445 – Kraftstoffkühlpumpenrelais
J715 –
Tankkreisdruckrelais V166 – Kraftstoffkühlpumpe
14 15 G698 – Auswerteeinheit für Reduktionsmittelstand (nur Modelle mit Motorcode CATA)
N473 – Umschaltventil für Reduktionsmittel (nur Modelle mit Motorcode CATA)
V437 – Reduktionsmittelpumpe (nur Modelle mit Motorcode CATA)
Z103 – Heizung für Reduktionsmittel Pumpe (nur Modelle mit Motorcode CATA)
15 10 J317 – Spannungsversorgungsrelais Klemme 30
J623 – Motorsteuergerät (nur Modelle mit Motorcode CATA)
16 30 J891 – Steuergerät zur Reduktionsmittelheizung
17 20
15 (abhängig von der Ausrüstung)
J583 – Steuergerät für NOx-Sensor (Nur Modelle mit Motorcode CATA)
J881 – Steuergerät für NOx-Sensor 2 (Nur Modelle mit Motorcode CATA)
G39 – Lambdasonde
Z19 – Lambdasondenheizung
18 – – Nicht zugeordnet
Relais
A1 Nicht zugeordnet
A2 Klemme 30 Spannungsversorgungsrelais -J317- (219) / (643) optionale Installation
A3 Automatische Installation der Glühperiode -J179- (475) / (639) / (647) optional
A4 Nicht zugeordnet
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404 / (449) optionaler Einbau
A6 Kraftstoffkühlpumpenrelais -J445- (404) / (449) optionaler Einbau
B1 Nicht zugeordnet
B2 Kraftstoffpumpenrelais -J17- (53)
B3 Nicht zugeordnet
B3 Relais für hohe Wärmeabgabe -J360- (100)
B4 Relais für niedrige Wärmeabgabe -J359- (100)
B5 Nicht zugeordnet
B6 Zusätzliches Kraftstoffpumpenrelais -J832- (449)
C19 Tankdruck-Druckrelais -J715- (404) (Nur Zusatzkühlmittelheizung)
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

ad vertisements

Motorraum (5,0 l (V10) TDI-Motor)

Zuordnung der Sicherungen im Motorraum (5.0L (V10) TDI Motor))

EIN Funktion / Komponente
1 60 J293 – Steuergerät für Kühlerlüfter
2 60 (Nur Modelle für tropische Klimazonen und Modelle mit Zugkupplung)
30
J671 – Kühlerlüftersteuergerät 2
V177 – Kühlerlüfter 2
3 – – Nicht zugeordnet
4 – – Nicht zugeordnet
5 – – Nicht zugeordnet
6 60 J701 – Spannungsversorgungsrelais 1
7 10 J708 –
Restwärmerelais J496 – Zusätzliches Kühlmittelpumpenrelais
J445 – Kraftstoffkühlpumpenrelais
V166 – Kraftstoffkühlpumpe
8 30 J624 – Motorsteuergerät 2
9 30 J623 – Motorsteuergerät
10 10 G65 – Hochdruckgeber
J17 – Kraftstoffpumpenrelais
J293 – Kühlerlüfter – Steuereinheit
J671 – Kühlerlüfter – Steuereinheit 2
N345 – Abgasrückführungskühler Umschaltventils
N381 – Abgasrückführungskühler Umschaltventils 2
V336 – Dosierpumpe für Nacheinspritzung in Partikelfilter für Zylinderbank 1 (nur amerikanische Märkte)
V337 – Dosierpumpe zur Nacheinspritzung in Partikelfilter für Zylinderbank 2 (nur amerikanische Märkte)
11 15 F265 – Kartengesteuerter Thermostat des
Motorkühlsystems J255 – Steuergerät für
Klimatronik J724 – Steuergerät für Turbolader 1
J725 – Steuergerät für Turbolader 2
N280 – Regelventil
für Kompressor für Klimaanlage V135 – Additivpumpe für Partikelfilter (nur in den amerikanischen Märkten)
V157 – Klappenmotor für Ansaugkrümmer
V275 – Motor der
Ansaugkrümmerklappe 2 V280 – Steuermotor Turbolader 1
V281 – Steuermotor Turbolader 2
12 5 J179 – Automatisches
Glühzeitsteuergerät J445 – Kraftstoffkühlpumpenrelais
J496 – Zusätzliches Kühlmittelpumpenrelais
J703 – Glühzeitsteuergerät 2
13 25 (nicht amerikanische Märkte)
30
G6 – Druckpumpe des
Kraftstoffsystems G23 – Kraftstoffpumpe
J17 – Kraftstoffpumpenrelais
J715 – Druckrelais des Tankkreislaufs (nicht amerikanische Märkte)
14 – – Nicht zugeordnet
15 10 J317 – Spannungsversorgungsrelais Klemme 30
16 10 J581 – Batterie-Parallelschaltungsrelais
17 20 G39 – Lambdasonde
G108 – Lambdasonde 2
Z19 – Lambdasondenheizung
Z28 – Lambdasondenheizung 2
18 – – Nicht zugeordnet
Relais
A1 Glühperiodensteuergerät 2 -J703- (475)
A2 Klemme 30 Spannungsversorgungsrelais 2 -J689- (219)
A3 Steuergerät für automatische Glühperiode -J179- (475)
A4 Nicht zugeordnet
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404)
A6 Relais für Kraftstoffkühlpumpe -J445- (404)
B1 Spannungsversorgungsrelais Klemme 30 -J317- (219)
B2 Kraftstoffpumpenrelais -J17- (53)
B3 Nicht zugeordnet
B3 Nicht zugeordnet
B4 Spannungsversorgungsrelais 1-J701- (100) / (370) optionale Installation
B5 Nicht zugeordnet
B6 Nicht zugeordnet
C19 Druckrelais für Tankkreislauf -J715- (404) (Nicht für amerikanische Märkte)
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

Motorraum (3,2 l (V6) Benzinmotor)

ad vertisements



Zuordnung der Sicherungen im Motorraum (3,2 l (V6) Benzinmotor)

EIN Funktion / Komponente
1 60 J293 – Steuergerät für Kühlerlüfter
2 30 J671 – Kühlerlüftersteuergerät 2
3 40 V101 – Sekundärluftpumpenmotor
4 – – Nicht zugeordnet
5 – – Nicht zugeordnet
6 – – Nicht zugeordnet
7 20 N30 – Einspritzventil, Zylinder 1
N31 – Einspritzventil, Zylinder 2
N32 – Einspritzventil, Zylinder 3
N70 – Zündspule 1 mit Endstufe
N127 – Zündspule 2 mit Endstufe
N291 – Zündspule 3 mit Endstufe
8 20 N33 – Einspritzventil, Zylinder 4
N83 – Einspritzventil, Zylinder 5
N84 – Einspritzventil, Zylinder 6
N292 – Zündspule 4 mit Endstufe
N323 – Zündspule 5 mit Endstufe
N324 – Zündspule 6 mit Endstufe
9 30 J220 – Motronic-Steuergerät
N156 – Wechselventil für variablen Ansaugkrümmer
N205 – Steuerventil für Einlassnockenwelle 1
N318 – Steuerventil für Auslassnockenwelle 1
10 10 G65 – Hochdruckgeber
J293 – Kühlerlüftersteuergerät J569 –
Bremsservorelais J671 –
Kühlerlüftersteuergerät 2
N80 – Aktivkohlefilter-Magnetventil 1
N115 – Aktivkohlefilter-Magnetventil 2
V144 – Kraftstoffsystem-Diagnosepumpe
11 15 G266 – Geber für
Ölstand und Öltemperatur J255 – Steuergerät für Klimatronik
N280 – Regelventil für den Kompressor der Klimaanlage
12 5 J299 – Sekundärluftpumpenrelais
J496 – Zusätzliches Kühlmittelpumpenrelais
13 15 G23 – Kraftstoffpumpe
14 15 G6 – Druckbeaufschlagungspumpe des Kraftstoffsystems
15 10 J17 – Kraftstoffpumpenrelais
J49 – Elektrisches Kraftstoffpumpenrelais 2
J220 – Motronic-Steuergerät
J271 – Motronic-Stromversorgungsrelais
J670 – Motronic-Stromversorgungsrelais 2
16 15 V192 – Vakuumpumpe für Bremsen
17 15 G39 – Lambdasonde
G108 – Lambdasonde 2
18 7.5 G130 – Lambdasonde nach Katalysator
G131 – Lambdasonde 2 nach Katalysator
Relais
A1 Klemme 30 Spannungsversorgungsrelais 2 -J689- (53)
A2 Nicht zugeordnet
A3 Spannungsversorgungsrelais Klemme 30 -J317- (167
A4 Sekundärluftpumpenrelais -J299- (100) / (370) optionaler Einbau
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404)
A6 Kraftstoffpumpenrelais -J17- (53)
B1 Nicht zugeordnet
B2 Nicht zugeordnet
B3 Nicht zugeordnet
B3 Nicht zugeordnet
B4 Nicht zugeordnet
B5 Nicht zugeordnet
B6 Bremsservorelais -J569- (404) (Nur Modelle mit Automatikgetriebe)
C19 Relais für elektrische Kraftstoffpumpe 2 -J49- (404)
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

ad vertisements

Motorraum (3,6 l (V6) FSI-Motor)

Zuordnung der Sicherungen im Motorraum (3,6 l (V6) FSI-Motor)

EIN Funktion / Komponente
1 60 J293 – Steuergerät für Kühlerlüfter
2 30 (Nur Modelle für tropische Klimazonen und Modelle mit Anhängerkupplung) J671 – Kühlerlüftersteuergerät 2
V7 – Kühlerlüfter
3 – – Nicht zugeordnet
4 – – Nicht zugeordnet
5 – – Nicht zugeordnet
6 – – Nicht zugeordnet
7 20 N70 – Zündspule 1 mit Endstufe
N127 – Zündspule 2 mit Ausgangsstufe
N291 – Zündspule 3 mit Endstufe
8 20 N292 – Zündspule 4 mit Endstufe
N323 – Zündspule 5 mit Ausgangsstufe
N324 – Zündspule 6 mit Endstufe
9 30 J623 – Motorsteuergerät
10 10 G65 – Hochdruckgeber
J293 –
Kühlerlüftersteuergerät J496 – Zusätzliches Kühlmittelpumpenrelais
J671 – Kühlerlüftersteuergerät 2 (Nur Modelle für tropische Klimazonen und Modelle mit
Zugkupplung ) V144 – Diagnosepumpe für Kraftstoffsystem
11 10 J255 – Klimatronisches Steuergerät
J301 – Steuergerät für Klimaanlage
J442 – Einschalterelais für Lichtmaschine2)
N280 – Regelventil für Kompressor der Klimaanlage
12 10 N80 – Magnetventil 1 für Aktivkohlefiltersystem 1
N205 – Steuerventil für Einlassnockenwelle 1
N316 – Einlassklappenventil N318 – Steuerventil für
Auslassnockenwelle 1
13 25 J538 – Steuergerät für Kraftstoffpumpe
14 15 N276 – Kraftstoffdruckregelventil
15 10 J623 – Motorsteuergerät
J271 – Motronic-Stromversorgungsrelais
J670 – Motronic-Stromversorgungsrelais 2
16 15 J496 – Zusätzliches Kühlmittelpumpenrelais
17 15 G39 – Lambdasonde
G108 – Lambdasonde 2
Z19 – Lambdasondenheizung
Z28 – Lambdasondenheizung 2
18 7.5 G130 – Lambdasonde nach Katalysator
G131 – Lambdasonde 2 nach Katalysator
Z29 – Lambdasonde 1 Heizung nach Katalysator
Z30 – Lambdasonde 2 Heizung nach Katalysator
Relais
A1 Nicht zugeordnet
A2 Nicht zugeordnet
A3 Motronic Stromversorgungsrelais -J271- (614)
A4 Nicht zugeordnet
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404)
A6 Nicht zugeordnet
B1 Nicht zugeordnet
B2 Nicht zugeordnet
B3 Nicht zugeordnet
B3 Nicht zugeordnet
B4 Motronic Stromversorgungsrelais 2 -J670- (614) bis Mai 2007
B5 Nicht zugeordnet
B6 Nicht zugeordnet
C19 Nicht zugeordnet
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

ad vertisements

Motorraum (4,2 l (V8) FSI-Motor)



Zuordnung der Sicherungen im Motorraum (4,2 l (V8) FSI-Motor)

EIN Funktion / Komponente
1 60 J671 – Kühlerlüftersteuergerät 2
V177 – Kühlerlüfter 2
2 60 (Nur Modelle mit Anhängerkupplung)
30
J293 – Kühlerlüftersteuergerät
V7 – Kühlerlüfter
3 40 J299 – Sekundärluftpumpenrelais V101 – Sekundärluftpumpenmotor
4 – – Nicht zugeordnet
5 – – Nicht zugeordnet
6 – – Nicht zugeordnet
7 20 N70 – Zündspule 1 mit Endstufe
N127 – Zündspule 2 mit Ausgangsstufe
N291 – Zündspule 3 mit Ausgangsstufe
N292 – Zündspule 4 mit Ausgangsstufe
N323 – Zündspule 5 mit Ausgangsstufe
N324 – Zündspule 6 mit Ausgangsstufe
N325 – Zündspule 7 mit Endstufe
N326 – Zündspule 8 mit Endstufe
8 – – Nicht zugeordnet
9 30 J623 – Motorsteuergerät
10 10 G70 – Luftmassenmesser
G246 – Luftmassenmesser 2
J299 – Sekundärluftpumpenrelais
N80 – Aktivkohlefilter-Magnetventil 1
V144 – Kraftstoffsystem-Diagnosepumpe
11 – – Nicht zugeordnet
12 20 F265 – Kartengesteuerter Thermostat des Motorkühlsystems
G65 – Hochdruckgeber
J151 – Relais
für fortgesetzte Kühlmittelzirkulation J255 – Steuergerät für
Klimatronik J301 – Steuergerät für Klimaanlage J293 – Steuergerät für Kühlerlüfter
J442 –
Einschaltrelais für Kühlerlüfter (Bis Mai) 2007)
J671 – Steuergerät für Kühlerlüfter 2
N205 – Steuerventil für Einlassnockenwelle 1
N208 – Steuerventil für Einlassnockenwelle 2
N280 – Steuerventil
für Kompressor des Klimakompressors N318 – Steuerventil für Auslassnockenwelle 1
N319 – Steuerventil für
Auslassnockenwelle 2 V157 – Klappenmotor für Auslassnockenwelle 2 V157
V183 – Motor mit variablem Ansaugkrümmer
13 25 J538 – Steuergerät für Kraftstoffpumpe
14 10 N290 – Kraftstoffdosierventil
N402 – Kraftstoffdosierventil 2
15 10 J271 – Motronic Stromversorgungsrelais
J623 – Motorsteuergerät
16 15 J569 –
Bremsservorelais V192 – Vakuumpumpe für Bremsen
17 10 G39 – Lambdasonde
G108 – Lambdasonde 2
18 10 G130 – Lambdasonde nach Katalysator
G131 – Lambdasonde 2 nach Katalysator
Relais
A1 Nicht zugeordnet
A2 Nicht zugeordnet
A3 Steuergerät für automatische Glühperiode -J179- (475)
A4 Sekundärluftpumpenrelais -J299- (100) / (370) optionaler Einbau
A5 Weiteres Kühlmittelzirkulationsrelais -J151- (404)
A6 Nicht zugeordnet
B1 Nicht zugeordnet
B2 Nicht zugeordnet
B3 Nicht zugeordnet
B3 Nicht zugeordnet
B4 Stromversorgungsrelais für Motorkomponenten -J757- (614)
B5 Nicht zugeordnet
B6 Bremsservorelais -J569- (404) (Nur Modelle mit Automatikgetriebe)
C19 Nicht zugeordnet
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

ad vertisements

Motorraum (6,0 l (W12) Benzinmotor)

Zuordnung der Sicherungen im Motorraum (6,0 l (W12) Benzinmotor)

EIN Funktion / Komponente
1 60 J671 – Kühlerlüftersteuergerät 2
V177 – Kühlerlüfter 2
2 60 (Nur Modelle mit Anhängerkupplung)
30
J293 – Kühlerlüftersteuergerät
V7 – Kühlerlüfter
3 40 J299 – Sekundärluftpumpenrelais
V101 – Sekundärluftpumpenmotor
4 40 J545 – Sekundärluftpumpenrelais 2
V189 – Sekundärluftpumpenmotor 2
5 30 N325 – Zündspule 7 mit Endstufe
N326 – Zündspule 8 mit Ausgangsstufe
N327 – Zündspule 9 mit Ausgangsstufe
N328 – Zündspule 10 mit Ausgangsstufe
N329 – Zündspule 11 mit Ausgangsstufe
N330 – Zündspule 12 mit Ausgangsstufe
S7 – Sicherung im Sicherungshalter der Relaisplatte
6 30 N70 – Zündspule 1 mit Endstufe
N127 – Zündspule 2 mit Ausgangsstufe
N291 – Zündspule 3 mit Ausgangsstufe
N292 – Zündspule 4 mit Ausgangsstufe
N323 – Zündspule 5 mit Ausgangsstufe
N324 – Zündspule 6 mit Ausgangsstufe
S8 – Sicherung im Sicherungshalter der Relaisplatte
7 10 N85 – Injektor, Zylinder 7
N86 – Injektor, Zylinder 8
N299 – Injektor, Zylinder 9
N300 – Injektor, Zylinder 10
N301 – Injektor, Zylinder 11
N302 – Injektor, Zylinder 12
8 10 N30 – Injektor, Zylinder 1
N31 – Injektor, Zylinder 2
N32 – Injektor, Zylinder 3
N33 – Injektor, Zylinder 4
N83 – Injektor, Zylinder 5
N84 – Injektor, Zylinder 6
9 30 J623 – Motorsteuergerät
J624 – Motorsteuergerät 2
10 10 G65 – Hochdruckgeber
J255 – Klimatronisches Steuergerät
J293 – Steuergerät für
Kühlerlüfter J301 – Steuergerät für Klimaanlage
J442 – Einschaltrelais für Lichtmaschine (bis Mai 2007)
J671 – Steuergerät für
Kühlerlüfter 2 V144 – Diagnosepumpe für Kraftstoffsystem
11 15 N80 – Aktivkohlefilter-Magnetventil 1
N205 – Einlassnockenwellensteuerventil 1
N208 – Einlassnockenwellensteuerventil 2
N280 – Klimakompressor-Regelventil
N318 –
Auslassnockenwellensteuerventil 1 N319 – Auslassnockenwellensteuerventil 2
12 5 J49 – Relais
für elektrische Kraftstoffpumpe 2 J299 – Relais für Sekundärluftpumpe J545 – Relais
für Sekundärluftpumpe 2
J624 – Motorsteuergerät 2
13 15 G6 – Druckpumpe des
Kraftstoffsystems J17 – Relais der Kraftstoffpumpe
14 15 G23 – Kraftstoffpumpe
J49 – Relais für elektrische Kraftstoffpumpe 2
15 10 J17 – Kraftstoffpumpenrelais
J271 – Motronisches Stromversorgungsrelais
J623 – Motorsteuergerät
J624 – Motorsteuergerät 2
16 15 J496 – Zusätzliches Kühlmittelpumpenrelais
J569 – Bremsservorelais
V51 – Fortsetzung Kühlmittelumwälzpumpe
V192 – Vakuumpumpe für Bremsen
17 30 G39 – Lambdasonde
G108 – Lambdasonde 2
G285 – Lambdasonde 3
G286 – Lambdasonde 4
Z19 – Lambdasondenheizung
Z28 – Lambdasondenheizung 2
Z62 – Lambdasondenheizung 3
Z63 – Lambdasondenheizung 4
18 15 G130 – Lambdasonde nach Katalysator
G131 – Lambdasonde 2 nach Katalysator
G287 – Lambdasonde 3 nach Katalysator
G288 – Lambdasonde 4 nach Katalysator
Z29 – Lambdasonde 1 Heizung nach Katalysator
Z30 – Lambdasonde 2 Heizung nach Katalysator
Z64 – Lambdasonde 3 Heizung nach Katalysator
Z65 – Lambdasonde 4 Heizung nach Katalysator
Relais
A1 Nicht zugeordnet
A2 Nicht zugeordnet
A3 Motronic Stromversorgungsrelais -J271- (100) / (370) optionale Installation
A4 Sekundärluftpumpenrelais -J299- (100) / (370) optionaler Einbau
A5 Zusätzliches Kühlmittelpumpenrelais -J496- (404)
A6 Relais für elektrische Kraftstoffpumpe 2 -J49- (404)
B1 Nicht zugeordnet
B2 Nicht zugeordnet
B3 Nicht zugeordnet
B3 Sekundärluftpumpenrelais 2 -J545- (100) / (370) optionaler Einbau
B4 Nicht zugeordnet
B5 Nicht zugeordnet
B6 Bremsservorelais -J569- (404) (Nur Modelle mit Automatikgetriebe)
C19 Kraftstoffpumpenrelais -J17- (404)
C20 Spannungsversorgungsrelais Klemme 50 -J682- (433)

Vorsicherungskasten

Vorsicherungskasten: Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

Vorsicherungskasten (unter dem Fahrersitz)

EIN Funktion / Komponente
SD1 150 Linker Sicherungsträger
SD2 150 Rechter Sicherungsträger
SD3 60 Rechter Sicherungsträger
SD4 60
40 (Ab November 2007)
J701 – Spannungsversorgungsrelais 2 (nur V10 TDI)
V306 – Motor für die Regelung des hinteren Bitron-Gebläses (ab November 2007)
SD5 60
40 (Ab November 2007)
J329 – Spannungsversorgungsrelais Klemme 15
SD6 – – Nicht zugeordnet
SD7 250 J713 – Laderelais für die zweite Batterie
SD8 150 (nur V10 TDI)
60 (nur Modelle mit zusätzlicher Batterie)
Linker Sicherungsträger
J701 – Spannungsversorgungsrelais 1 (nur V10 TDI)
SD9 5 J519 – Bordversorgungssteuergerät
SD10 10
5 (Ab November 2007)
J519 – Bordversorgungssteuergerät (nur V10 TDI)
SD11 5 J519 – Bordversorgungssteuergerät (nur V10 TDI)
SD12 – – Nicht zugeordnet
SD13 40 J403 – Adaptives Aufhängungskompressorrelais
V306 – Motor für die Bitron-Gebläseregelung hinten (nur V10 TDI) (ab November 2007)
SD14 – – Nicht zugeordnet
Relais
1 Batteriehaupt- / Trennschalter -E74-
2 Spannungsversorgungsrelais Klemme 15 -J329- (433)
3 Zweites Batterieladestromrelais -J713-

Relaisfeld E-Box 1

Staffel 1: Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

Relaisfeld E-Box 1 (links unter dem Armaturenbrett in der Nähe der Mittelkonsole)

Funktion / Komponente
D1 Servotronic-Steuereinheit -J236- (476)
D2 Relais für Leistungsverriegelungssystem -J714- (404)
D3 Adaptives Federkompressorrelais -J403- (373)
D4 Steckdosenrelais -J807- (404)
D5 Klimaanlage Relais -J32- (100) / (370) optionale Installation
D6 Frischluftgebläserelais, 2. Gang -J486- (404), nur manuell betätigte Klimaanlage
D7 Beheiztes Heckscheibenrelais -J9- (53)
D8 Umwälzpumpenrelais -J160- (404), nur VR6 mit Zusatzheizung
D9 Lichtmaschinen-Einschaltrelais -J442- (53)
E1 Isolationsrelais für Solarzellen -J309- (79)
E2 Nicht zugeordnet
E3 Beheiztes Windschutzscheibenrelais für linke Seite -J410- (53)
E4 Nicht zugeordnet
E5 Spannungsversorgungsrelais 2 -J710- (432), nur V10 TDI
E6 Nicht zugeordnet
E7 Relais für Scheinwerferwaschanlage -J39- (53)
E8 Restwärmerelais -J708- (404)
E9 Beheiztes Windschutzscheibenrelais für rechte Seite -J411- (53)

Relaisfeld E-Box 2

Staffel 2: Volkswagen Touareg (2006, 2007, 2008, 2009, 2010)

Relaisfeld E-Box 2 (rechts unter dem Armaturenbrett, in der Nähe der rechten A-Säule)

Funktion / Komponente
D1 Servotronic-Steuereinheit -J236- (476)
D2 Relais für Leistungsverriegelungssystem -J714- (404)
D3 Adaptives Federkompressorrelais -J403- (373)
D4 Steckdosenrelais -J807- (404)
D5 Klimaanlage Relais -J32- (100) / (370) optionale Installation
D6 Frischluftgebläserelais, 2. Gang -J486- (404), nur manuell betätigte Klimaanlage
D7 Beheiztes Heckscheibenrelais -J9- (53)
D8 Umwälzpumpenrelais -J160- (404), nur VR6 mit Zusatzheizung
D9 Lichtmaschinen-Einschaltrelais -J442- (53)
E1 Isolationsrelais für Solarzellen -J309- (79)
E2 Restwärmerelais -J708- (404)
E3 Beheiztes Windschutzscheibenrelais für linke Seite -J410- (53)
E4 Spannungsversorgungsrelais 2 -J710- (432), nur V10 TDI
E5 Beheiztes Windschutzscheibenrelais für rechte Seite -J411- (53)
E6 Relais für Scheinwerferwaschanlage -J39- (53)

Rate article
Add a comment
