In diesem Artikel betrachten wir den Volkswagen Touareg (7P) der zweiten Generation, der von 2010 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Volkswagen Touareg 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Volkswagen Touareg 2011-2018
Sicherungen des Zigarettenanzünders (Steckdose) im Volkswagen Touareg sind die Sicherungen Nr. 38 (Zigarettenanzünder, 12-V-Steckdose 2), Nr. 39 (12-V-Steckdose 3, 12-V-Steckdose 4), Nr. 40 (DC / AC-Wandler mit Steckdose 12V) – 230 V) im Sicherungskasten der rechten Instrumententafel.

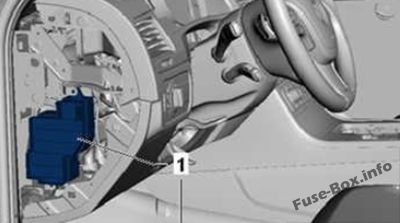

Sicherungshalter an der linken Seitenkante der Instrumententafel

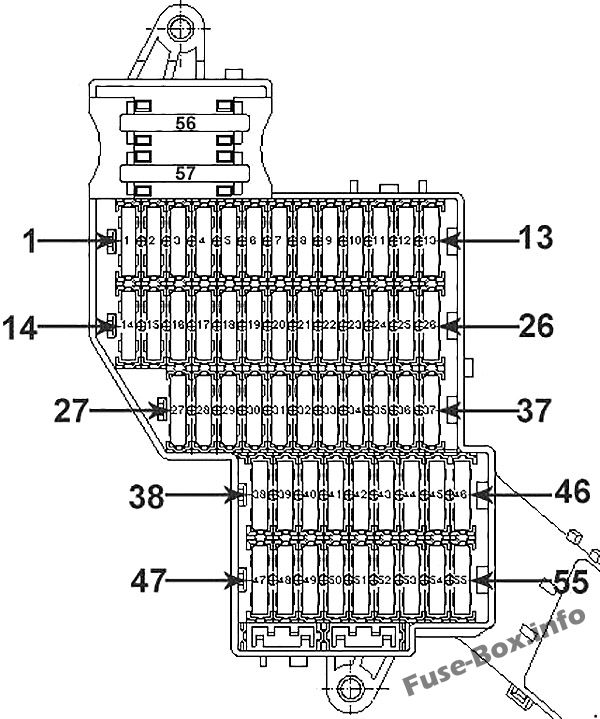

Sicherungshalter an der rechten Seitenkante der Instrumententafel
Relaisfeld

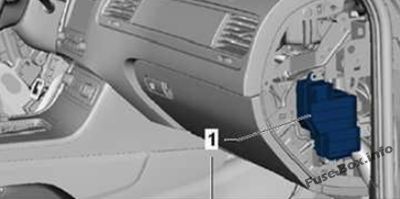

Es befindet sich unter dem Armaturenbrett.

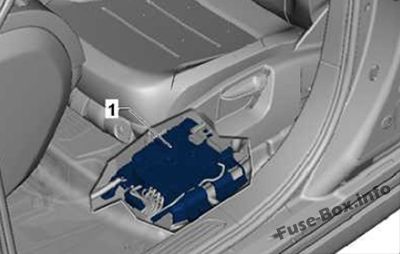

Vorsicherungskasten unter dem Fahrersitz

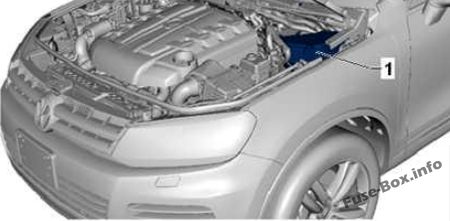

Motorraum
Sicherungskastendiagramme

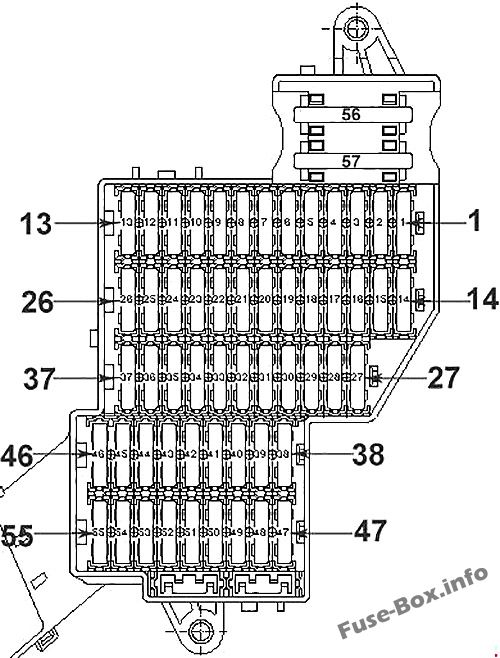

Instrumententafel links
ad vertisements
Zuordnung der Sicherungen auf der linken Seite der Schalttafel
| № | Funktion / Komponente |
|---|---|
| F1 | (25A) Sitzsteuergerät |
| F2 | (30A) Steuermodul für Zusatzheizung |
| F3 | (20A) Horn |
| F4 | (30A) Scheibenwischermotor |
| F5 | (30A) Schiebedach-Steuermodul |
| F6 | (15A) Steuergerät für die Freigabe der Rücksitzlehne |
| F7 | (15A) Einstellmodul für Lenksäule |
| F8 | (10 A) |
| F9 | (5A) |
| F10 | (30A) Sunblind-Steuermodul |
| F11 | (15A) Beheiztes Lenkrad |
| F12 | – – |
| F13 | – – |
| F14 | (30A) |
| F15 | (30A) |
| F 16 | (30A) Türfunktionssteuermodul, Fahrer |
| F17 | (10A) Alarmsystem |
| F18 | (30A) |
| F19 | (10 A) |
| F20 | (30A) |
| F21 | (10A) Motorkühlmittelpumpenmotor |
| F22 | (30A) |
| F23 | (7,5A) |
| F24 | (30A) Beheizte Windschutzscheibe |
| F25 | (30A) Beheizte Windschutzscheibe |
| F26 | (15A) |
| F27 | (5A) |
| F28 | (5A) Hybridantriebssystem |
| F29 | (5A) Kupplungssteuerungsaktuator |
| F30 | (5A) Steuermodul für Servolenkung |
| F31 | – – |
| F32 | (15A) Klimaanlage (AC) |
| F33 | (30A) Türfunktionssteuermodul links hinten |
| F34 | – – |
| F35 | – – |
| F36 | (5A) Feststellbremse |
| F37 | (15A) |
| F38 | (5A) Hybridantriebssystem |
| F39 | (30A) Kupplungssteuerungsaktuator |
| F40 | (30A) |
| F41 | (10 A) |
| F42 | (5A) Blendfreier Innenspiegel |
| F43 | (7,5A) |
| F44 | (5A) Sitzheizung |
| F45 | (5A) Bildverarbeitungsmodul |
| F46 | (5A) |
| F47 | (5A) |
| F48 | (10 A) |
| F49 | (7,5A) |
| F50 | (30A) Gurtstraffer |
| F51 | – – |
| F52 | (15A) Heckscheibenwischermotor |
| F53 | (5A) |
| F54 | (15A) Linker Scheinwerfer |
| F55 | – – |
| F56 | (40A) Federkompressorpumpe |
| F57 | (40A) AC / Heizungsgebläsemotor |
ad vertisements
Instrumententafel rechts
Zuordnung der Sicherungen auf der rechten Seite der Schalttafel
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | – – | Nicht zugeordnet |
| 2 | 15 | Steuergerät für adaptive Federung -J197- |
| 3 | 10 | Steuergerät für Achsdifferentialsperre -J647- |
| 4 | 30 | Steuergerät für Achsdifferentialsperre -J647- |
| 5 | 15 | Steuergerät für Anhängerdetektor -J345- |
| 6 | 15 | Steuergerät für Anhängerdetektor -J345- |
| 7 | 25 | Steuergerät für Anhängerdetektor -J345- |
| 8 | 25 | Steuergerät für Anhängerdetektor -J345- |
| 9 | 30 | Steuergerät für hintere rechte Tür -J389- |
| 10 | – – | Nicht zugeordnet |
| 11 | 30 | Steuergerät für Beifahrertür -J387- |
| 12 | – – | Nicht zugeordnet |
| 13 | 15 | Steuergerät für Anhängerdetektor -J345- |
| 14 | 10 | Airbag-Steuergerät -J234- Warnleuchte für Beifahrerairbag deaktiviert -K145- Steuergerät für Sitzbelegungserkennung -J706- 3 |
| 15 | 10 | Steuergerät für Verteilergetriebe -J646- |
| 16 | 5 | Steuergerät für elektromechanische Feststellbremse -J510- Bediengerät zur Regelung der Aufhängungshöhe -E281- Linkes Waschstrahl- Heizelement -Z20- Rechtes Waschstrahl- Heizelement -Z21- Taste für TCS und elektronisches Stabilisierungsprogramm -E256- ABS-Steuergerät -J 104 – Steuertaste zur Bergabfahrt -E618- Auto-Hold-Taste -E540- Spannungsstabilisator -J532- |
| 17 | 15 | Scheinwerfer vorne rechts -MX2- |
| 18 | 30 | Zünder für Beifahrer auf der Beifahrerseite 2 -N298- |
| 19 | 5 | Tiptronic-Schalter -F189- Multifunktionsschalter -F125- Automatikgetriebe-Steuergerät -J217- |
| 20 | 25 | Steuergerät für die Position des Beifahrersitzes -J720- Ventilblock 1 im Beifahrersitz -N477- Steuergerät für den Mehrkonturensitz des Beifahrers -J872- Steuergerät für die Belüftung des vorderen rechten Sitzes -J799- Einstellknopf für den Schwader des Beifahrersitzes -E334- Beifahrer Schalter für die Längsverstellung des Sitzes -E64- Schalter für die Höhenverstellung der Beifahrerseite -E290- Einstellschalter für die Rückenlehne des Beifahrersitzes -E98- Einstellschalter für die Lordosenstütze des Beifahrersitzes -E177- |
| 21 | 25 | Steuergerät für beheizte Rücksitze -J786- Bedien- und Anzeigeeinheit für Heckklimaanlage -E265- |
| 22 | – – | Nicht zugeordnet |
| 23 | 25 | Steuergerät für Heckklappe -J605- |
| 24 | 10 | Klimatronisches Steuergerät -J255- Bedien- und Anzeigeeinheit für Heckklimaanlage -E265- |
| 25 | 5 | Steuereinheit für Draufsichtkamera -J928- Steuergerät für Rückfahrkamerasystem -J772- |
| 26 | 30 | Beheiztes Heckscheibenrelais -J9- |
| 27 | 5 | Fernbedienungsempfänger für Zusatzkühlmittelheizung -R149- |
| 28 | 20 | Steuergerät für Verteilergetriebe -J646- |
| 29 | 30 | ABS-Steuergerät -J104- |
| 30 | 5 | Tiptronic-Schalter -F189- |
| 31 | 30 | Zentrale Steuereinheit des Komfortsystems -J393- |
| 32 | 30 | Frischluftgebläse hinten -V80- |
| 33 | 30 | Zentrale Steuereinheit des Komfortsystems -J393- |
| 34 | – – | Nicht zugeordnet |
| 35 | 5 | Steuergerät für Fahrzeugortungssystem -J895- |
| 36 | 30 | Zentrale Steuereinheit des Komfortsystems -J393- |
| 37 | 20 | Steuergerät für Automatikgetriebe -J217- Relais für Hydraulikpumpe des Getriebes -J510- |
| 38 | 15 | Zigarettenanzünder -U1- 12 V Steckdose 2 -U18- |
| 39 | 15 | 12 V Steckdose 3 -U19- 12 V Steckdose 4 -U20- |
| 40 | 30 | DC / AC-Wandler mit Steckdose, 12 V – 230 V -U13- |
| 41 | 10 | Anschluss 2 für externe Audioquellen -R231- |
| 42 | 5 | Steuergerät für Anhängerdetektor -J345- |
| 43 | 10 | Steuergerät für Achsdifferentialsperre -J647- |
| 44 | 5 | Luftqualitätssensor -G238- |
| 45 | 30 | Spannungsstabilisator -J532- 2 |
| 46 | 30 | Spannungsstabilisator -J532- 2 |
| 47 | 10 | Steuereinheit 1 für Informationselektronik -J794- Anzeigeeinheit für Frontinformationsanzeige und Bedieneinheit-Steuereinheit -J685- |
| 48 | 30 | Steuergerät für digitales Soundpaket -J525- |
| 49 | – – | Nicht zugeordnet |
| 50 | 5 | TV-Tuner -R78- Steuergerät für Mobiltelefon-Betriebselektronik -J412- |
| 51 | 20 | Radio -R- |
| 52 | 5 | Steuergerät im Schalttafeleinsatz -J285- |
| 53 | 5 | DVD-Wechsler -R161- |
| 54 | 5 | Schnittstelle für externe Multimedia-Einheit -R215- |
| 55 | – – | Nicht zugeordnet |
| 56 | 40 | ABS-Steuergerät -J104- |
| 57 | 40 | Steuergerät für elektromechanische Feststellbremse -J540- Verteilergetriebe- Steuergerät -J646- |

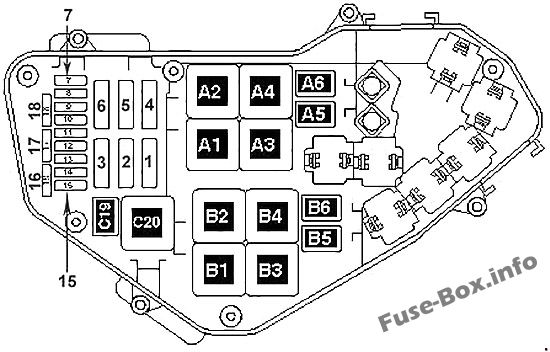

Motorraum
Zuordnung der Sicherungen im Motorraum
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 40 | Anlasserrelais -J53- Anlasserrelais 2 -J695- Anlasserrelais 1-J906- Anlasserrelais 2 -J907- Anlasser -B- |
| 2 | – – | Nicht zugeordnet |
| 3 | 40 | Sekundärluftpumpenrelais -J299- Sekundärluftpumpenmotor -V101- |
| 4 | 30 | Vakuumpumpenrelais -J57- Bremsservovakuumpumpe -V469- |
| 5 | – – | Nicht zugeordnet |
| 6 | – – | Nicht zugeordnet |
| 7 | 15/20 | Kraftstoffdruckregelventil -N276- Kraftstoffdosierventil -N290- Zündspule 1 mit Endstufe -N70- Zündspule 2 mit Ausgangsstufe -N127- Zündspule 3 mit Ausgangsstufe -N291- Zündspule 4 mit Ausgangsstufe -N292- Zündung Spule 5 mit Ausgangsstufe -N323- Zündspule 6 mit Ausgangsstufe -N324- Zündspule 7 mit Ausgangsstufe -N325- Zündspule 8 mit Ausgangsstufe -N326- |
| 8 | 10 | Pumpe für Abgasrückführungskühler -V400- Kühlmittelpumpe für Niedertemperaturkreislauf -V468- Fortsetzung der Kühlmittelumwälzpumpe -V51- Kühlmittelpumpe -VX20- Nockenwellensteuerventil 1 -N205- Nockenwellensteuerventil 2 -N208- Auslassnockenwellensteuerventil 1 – N318- Auslassnockenwellensteuerventil 2 -N319- |
| 9 | 30 | Motorsteuergerät -J623- |
| 10 | 10 | Steuergerät für Kühlerlüfter -J293- Steuergerät für automatische Glühperiode -J179- Zusätzliches Relais für Kühlmittelpumpe -J496- Bremslichtschalter -F- Umschaltventil für Abgasrückführungskühler -N345- Bypassventil für Abgasrückführungskühlung -N386- Ventil für Öldruck Steuerung -N428- Drosselklappenmodul -J338- Kartengesteuerter Thermostat des Motorkühlsystems -F265- Magnetventil für elektrohydraulische Motormontage -N145- Sekundärluftpumpenrelais -J299- Kraftstoffsystemdiagnosepumpe -V144- Vakuumpumpenrelais -J57- Luft Massenmesser -G70- Geber für Ansauglufttemperatur -G42- Magnetventil für Aktivkohlefilter 1 -N80- Kühlmittelventil für Zylinderkopf -N489- |
| 11 | 5 | Geber für Ölstand und Öltemperatur -G266- Heizelement für Kurbelgehäuseentlüftung -N79- Heizelement 2 für Kurbelgehäuseentlüftung -N483- |
| 12 | 10 | Zusätzliches Kühlmittelpumpenrelais -J496- Restwärmerelais -J708- Kühlmittelumwälzpumpe -V50- Nockenwellensteuerventil 2 -N208- Wechselventil für variables Ansaugkrümmer -N335- Nockenwellensteuerventil 1 -N205- Aktivkohlefilter-Magnetventil 1 -N80- Einlasskrümmerklappenventil -N316- Umschaltventil -N180- Kühlmittelregelventil -N515- |
| 13 | 25 | Steuergerät für Kraftstoffpumpe -J538- |
| 14 | 10/15/30 | Pumpe für Reduktionsmittel -V437- Umkehrventil für Reduktionsmittel -N473- Auswerteeinheit für Reduktionsmittelstand -G698- Motorsteuergerät 2 -J624- Sekundärlufteinlassventil -N112- Sekundärlufteinlassventil 2 -N320- Kältemittelabsperrung Ventil 1 für Hybridbatterie -N516- Ventil für Öldruckregelung -N428- Kraftstoffdruckregelventil -N276- Aktivkohlefilter-Magnetventil 1 -N80- Nockenwellensteuerventil 1 -N205- Auslassnockenwellensteuerventil 1 -N318- Variabler Ansaugkrümmer Umschaltventil -N156- Ansaugkrümmerklappenventil -N316- |
| 15 | 10 | Klemme 30 Spannungsversorgungsrelais -J317- Motorsteuergerät -J623- Hauptrelais -J271- Stromversorgungsrelais für Motorkomponenten -J757- |
| 16 | 10/15/30 | Steuergerät für Reduziermittelheizung -J891- Kühlmittelpumpe für Hochtemperaturkreislauf -V467- Kraftstoffdruckregelventil -N276- Kraftstoffdosierventil -N290- Kraftstoffdosierventil 2 -N402- |
| 17 | 15 | Lambdasondenheizung -Z19- Lambdasondenheizung 2 -Z28- |
| 18 | 10 | Lambdasonde 1 Heizung nach Katalysator -Z29- Lambdasonde 2 Heizung nach Katalysator -Z30- |
| Relais | ||
| A1 | Glühkerzenrelais |
ad vertisements
Motorraum 2
F1 (150A) – Motorkühlmittelgebläsemotor
F2 (100A) – Servolenkung

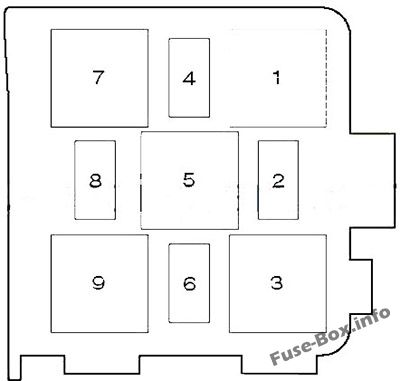

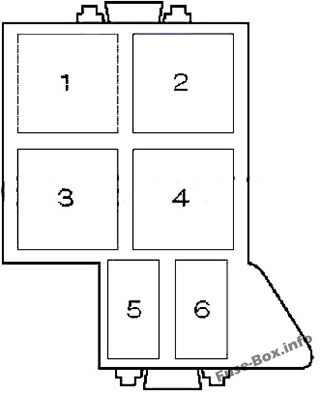

Relaisfeld 1
Relaisfeld 1
| № | Relais |
|---|---|
| 1 | Relais des Aufhängungskompressormotors |
| 2 | – – |
| 3 | – – |
| 4 | Hupenrelais |
| 5 | – – |
| 6 | – – |
| 7 | Beheiztes Heckscheibenrelais |
| 8 | – – |
| 9 | – – |
Relaisfeld 2
Relaisfeld 2
| № | Relais |
|---|---|
| 1 | – – |
| 2 | – – |
| 3 | Hilfssteckdosenrelais |
| 4 | – – |
| 5 | – – |
| 6 | Kühlgebläserelais des Hybridbatteriesatzes |

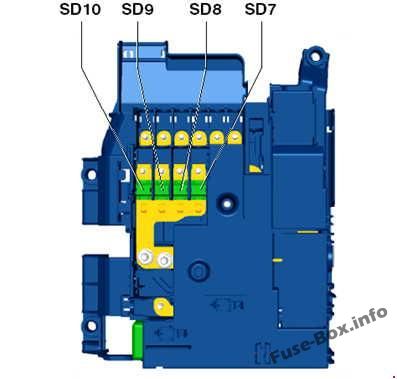

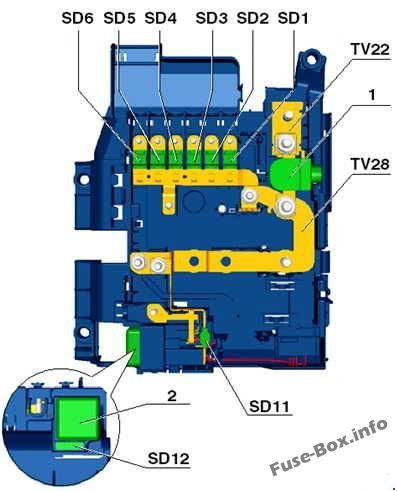

Vorsicherungskasten
Vorsicherungskasten unter dem Fahrersitz
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 100 | Sicherungshalter B-SB- (SB1 – SB6, SB7 – SB12, SB38 – SB41, SB57) |
| 2 | 50 | Steuergerät für adaptive Federung -J197- |
| 3 | 100 | Sicherungshalter C-SC- (SCI-SC4, SC5-SC8, SC20-SC23, SC24-SC26) |
| 4 | 80 | Sicherungshalter C-SC- (SC9 – SC12, SC27 – SC30, SC37, SC45, SC54, SC56, SC57) |
| 5 | 40 | Sicherungshalter B -SB- (SB33 – SB36) |
| 6 | 50 | Relais für Steckdosen -J807- Sicherungshalter C -SC- (SC38 – SC40) |
| 7 | 60 | Sicherungshalter C -SC- (SC31 – SC36) Frischluftgebläse hinten -V80- |
| 8 | 60 | Kabelstecker -TV15- Spannungsversorgungsrelais Klemme 30 -J317- |
| 9 | 125 | Sicherungshalter B-SB- (SB14 – SB19, SB20 – SB23, SB24, SB25, SB56) |
| 10 | 150/60 | Hilfslufterhitzerelement -Z35- Getriebehydraulikpumpenrelais -J510- |
| 11 | 40 | Klemme 15 Spannungsversorgungsrelais -J329- |
| 12 | 5 | Diagnose |
