Das kleine Familienauto Volkswagen Vento A3 (die dritte Generation des Volkswagen Jetta) wurde von 1992 bis 1999 produziert. Hier finden Sie Sicherungskastendiagramme des Volkswagen Vento 1992, 1993, 1994, 1995, 1996, 1997, 1998 und 1999 Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Volkswagen Vento / Jetta 1992-1999
Position des Sicherungskastens

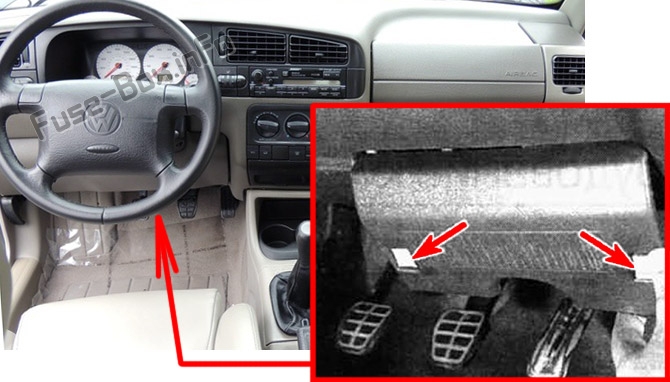

Es befindet sich unter dem Armaturenbrett auf der Fahrerseite. Drücken Sie auf die Riegel und entfernen Sie die Abdeckung, um Zugang zu den Sicherungen zu erhalten.

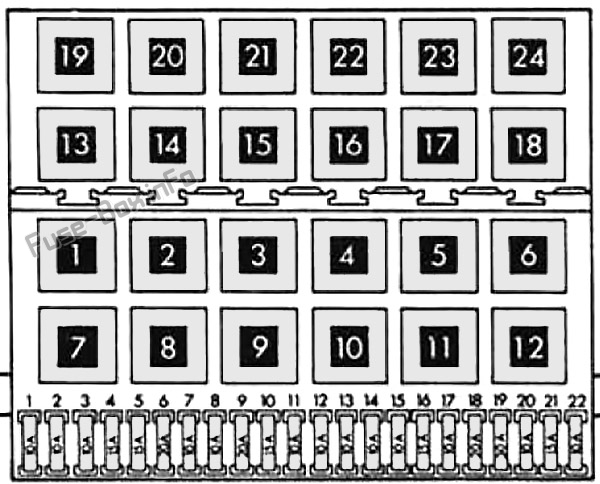

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Linker Scheinwerfer (Abblendlicht), Steuerung der Scheinwerferreichweite |
| 2 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 3 | 10 A | Kennzeichenleuchten |
| 4 | 15A | Heckwischer / Unterlegscheibe |
| 5 | 15A | Scheibenwischer / Unterlegscheibe, Scheinwerferwaschanlage |
| 6 | 20A | Heizungslüfter |
| 7 | 10 A | Seitenlichter (rechts) |
| 8 | 10 A | Seitenlichter (links) |
| 9 | 20A | Heizbare Heckscheibe |
| 10 | 15A | Nebellichter |
| 11 | 10 A | Linker Scheinwerfer (Fernlicht) |
| 12 | 10 A | Rechter Scheinwerfer (Fernlicht) |
| 13 | 10 A | Hörner |
| 14 | 10 A | Rückfahrscheinwerfer, Waschdüsenheizungen, Zentralverriegelung, elektrische Außenspiegel, Sitzheizung, Geschwindigkeitsregelung, elektrische Fensterheber |
| 15 | 10 A | Tachometer, Ansaugkrümmerheizung |
| 16 | 15A | Kombiinstrumentbeleuchtung, ABS-Anzeige, SRS-Anzeige, Schiebedach, Thermotronic |
| 17 | 10 A | Warnblinker, Blinker |
| 18 | 20A | Kraftstoffpumpe, beheizter Sauerstoffsensor |
| 19 | 30A | Kühlerlüfter, Klimaanlagenrelais |
| 20 | 10 A | Bremslichter |
| 21 | 15A | Innenbeleuchtung, Kofferraumbeleuchtung, Zentralverriegelung, Schiebedach |
| 22 | 10 A | Audiosystem, Zigarettenanzünder |
| Relais | ||
| R1 | Klimaanlage | |
| R2 | Heckwischer / Unterlegscheibe | |
| R3 | Motorsteuergerät | |
| R4 | Zündung | |
| R5 | Nicht benutzt | |
| R6 | Blinklicht | |
| R7 | Scheinwerferwaschanlage | |
| R8 | Scheibenwischer / Unterlegscheibe | |
| R9 | Sicherheitsgurt | |
| R10 | Nebelscheinwerfer | |
| R11 | Horn | |
| R12 | Benzinpumpe | |
| R13 | Ansaugkrümmerheizung | |
| R14 | Nicht benutzt | |
| R15 | ABS-Pumpe | |
| R16 | Kehrt das Licht um (Ecomatic) | |
| R17 | Fernlicht (Ecomatic) | |
| R18 | Abblendlicht (Ecomatic) | |
| R19 | Klimaanlage Climatronic 2.0 / 2.8 (1993) (Sicherung 30A) | |
| R20 | Sperrschalter starten | |
| R21 | Sauerstoffsensor | |
| R22 | Sicherheitsgurtanzeige | |
| R23 | Vakuumpumpe (Ecomatic) | |
| R24 | Elektrische Fensterheber (Thermosicherung 20A) |
