Volkswagen Up! Sicherungskasten Belegung 2011–2017. Position der Sicherungskästen, Sicherungsdiagramme, Sicherungen und Relais.

Hier finden Sie die Sicherungskasten-Belegung für den Volkswagen Up! der Baujahre 2011 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.

Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.

Sicherungsbelegung Volkswagen Up! 2011-2017

Volkswagen Up! Sicherungsdiagramm


Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Up ist die Sicherung Nr. 36 im Sicherungskasten an der Unterseite der Schalttafel.


Volkswagen Up! Sicherungskasten Position

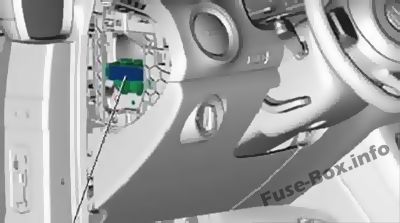

1 – Sicherungen in der Schalttafel (Sicherungshalter D (-SD-)):
Die Sicherungen befinden sich auf der linken Seite der Schalttafel hinter einer Abdeckung.
Volkswagen Up! Sicherungsdiagramm

2 – Sicherungen an der Unterseite der Schalttafel (Sicherungshalter C (-SC-)):
Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite der Schalttafel.

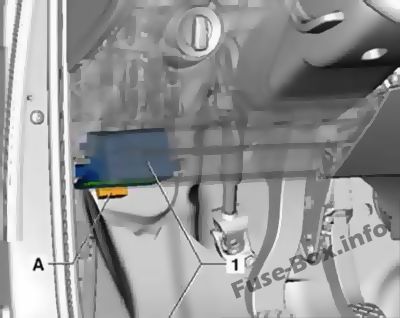

Fahrzeuge mit Linkslenkung
Volkswagen Up! Sicherungsdiagramm

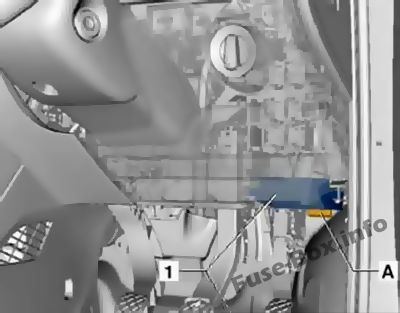

Fahrzeuge mit Rechtslenkung
Volkswagen Up! Sicherungsdiagramm

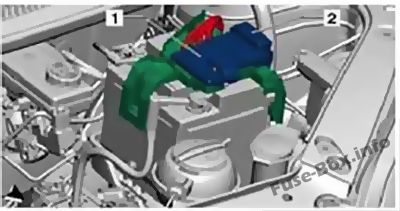

3, 4 – Sicherungen im Motorraum (Sicherungshalter A (-SA-), Sicherungshalter B (-SB-)):
Sie befinden sich im Motorraum an der Batterie.
Volkswagen Up! Sicherungsdiagramm

ad vertisements

Sicherungsdiagramme

Sicherungen im Armaturenbrett

Sicherungsdiagramm (Sicherungen im Armaturenbrett): Volkswagen Up!  (2011-2017)

Zuordnung der Sicherungen im Armaturenbrett

№ EIN Funktion / Komponente
SD1 5
7.5 (Ab Mai 2013)
Sensoreinheit
für Notbremsfunktion -J939- Relais für Notbremsfunktion -J1020- (Ab Modell Mai 2013)
SD2 5
7.5 (Ab Mai 2013)
Schalttafeleinsatz -K-
SD3 10
15 (Ab Mai 2013)
Radio -R-
SD4 7.5 Spannungswandler -A19- Starterrelais
1 -J906- Starterrelais
2 -J907-
SD5 – – Nicht benutzt
SD6 – – Nicht benutzt
SD7 – – Nicht benutzt
SD8 – – Nicht benutzt
SD9 15 Bordsteuergerät -J519-
Rechter Fernlicht- / Abblendlicht- / Tagfahrlicht
SD10 15 Bordsteuergerät -J519-
Fernlicht / Abblendlicht / Tagfahrlicht
SD11 30 Anlasserrelais 1 -J906-
Anlasserrelais 2 -J907-
SD12 30 Spannungswandler -A19-

Sicherungen an der Unterseite der Schalttafel

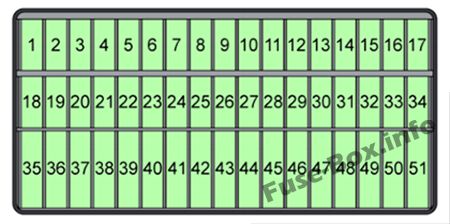

Sicherungsdiagramm (Unterseite der Schalttafel): Volkswagen Up!  (2011-2017)

Zuordnung der Sicherungen an der Unterseite der Schalttafel

№ EIN Funktion / Komponente
1 5
7.5 (Ab Mai 2013)
Schalttafeleinsatz -K-
Motorsteuergerät -J623-
Kühlerlüftersteuergerät -J293-
2 15 Relais für
Klimaanlage -J32- Steuergerät für Klimaanlage -J301-
Diagnoseanschluss -U31-
Hochdruckgeber -G65-
3 7.5 Bremslichtschalter -F-
Kupplungspedalschalter -F36-
Nockenwellensteuerventil 1-N205-
4 7.5 Bordsteuergerät -3519-
Lichtschalter -E1-
Abblendlicht / Tagfahrlicht / Fernlicht
5 5
7.5 (Ab Mai 2013)
Bordsteuergerät -J519- Zünd-
/ Anlasserschalter -D-
CCS-Schalter -E45-
6 5
7.5 (Ab Mai 2013)
Regler für die
Scheinwerferbereichssteuerung -E102- Motor für die Steuerung des linken Scheinwerferbereichs -V48- Motor für die Steuerung des
rechten Scheinwerferbereichs -V49-
Schalter für die Spiegeleinstellung -E43-
7 10 Wählhebel -E313-
8 7.5 Automatisches Schaltgetriebe -J514-
Wählhebel-E313-
9 7.5 Airbag-Steuergerät -J234-
Mittelschaltermodul 2 in der Schalttafel -EX35-
10 5
7.5 (Ab Mai 2013)
Steuergerät für Einparkhilfe -J446-
11 10 Abblendlicht des rechten Scheinwerfers -M31-
12 5
7.5 (Ab Mai 2013)
Schalttafeleinsatz -K-
Nebelscheinwerfer hinten links -L46-
Steuergerät im Schalttafeleinsatz -J285- (ab Modell Mai 2013)
Bordversorgungssteuergerät -J519- (ab Modell Mai 2013)
13 10 Abblendlicht des linken Scheinwerfers -M29-
14 15 Heckscheibenwischermotor -V12-
15 15 Lichtschalter -E1-
16 5
7.5 (Ab Mai 2013)
Klemme 15 Spannungsversorgungsrelais -J329-
Steuergerät für Servolenkung -J500-
17 15 Schalter für Waschpumpe (automatisches Wasch- / Wisch- und Scheinwerferwaschsystem) -E44-
18 7.5 Rückfahrlichtschalter -F4-
19 15 Injektor, Zylinder 1-N30-
Injektor, Zylinder 2 -N31-
Injektor, Zylinder 3 -N32-
20 5
7.5 (Ab Mai 2013)
ABS-Steuergerät -J 104- Sensoreinheit für
Notbremsfunktion -J939-
Lenkwinkelgeber -G85-
21 5
7.5 (Ab Mai 2013)
Rechte Seite Glühbirne -MS-
rechts Rücklichtbirne -M2-
Kennzeichenleuchte -X-
Bordnetzsteuergerät -J519-
Lichtschalter -E1-
Seitenleuchten
22 10 Linke Tagfahrleuchte -L174-
Rechte Tagfahrleuchte -L175-
23 5
7.5 (Ab Mai 2013)
Linke Glühbirne -M1-
Linke Rücklichtbirne -M4-
24 15 Scheinwerferblinkschalter -E5-
25 10 Windschutzscheibe und Heckscheibenwaschpumpe -V59-
26 5
7.5 (Ab Mai 2013)
Hauptrelais -J271-Schalttafeleinsatz -K-
Lenkwinkelgeber -G85-
27 7.5 Steuergerät für Bordversorgung
-J519- Innenbeleuchtung vorne -W1- Leseleuchte für
Beifahrer -W13-
Leselampe für Fahrerseite -W19-
28 5
7.5 (Ab Mai 2013)
Diagnoseanschluss -U31-
29 7.5 Bordsteuergerät -J519-
30 5
7.5 (Ab Mai 2013)
Bordversorgungssteuergerät -J519-
Beheizter Außenspiegel auf der Fahrerseite -Z4-
Beheizter Außenspiegel auf der Beifahrerseite -Z5-
31 10 Lambdasonde -G39-
Lambdasonde nach Katalysator -G130-
Aktivkohlefilter-Magnetventil 1-N80-
32 15 Bordsteuergerät -J519- Blinker
/ Bremslicht
33 10 Fernlicht des rechten Scheinwerfers -M32-
34 10 Fernlichtscheinwerfer des linken Scheinwerfers -M30-
Schalttafeleinsatz -K-
35 – – Nicht benutzt
36 15
20 (Ab Mai 2013)
Zigarettenanzünder -U1-
37 30 Steuergerät für Klimaanlage -J301-
Steuergerät für Heizung -J162-
38 15 Radio -R-
39 30 Steuergerät für Schiebedacheinstellung -J245-
40 15 Motorsteuergerät -J623-
41 25 Bordversorgungssteuergerät -J519-
Zentralverriegelung
42 25 Zündspule 1 mit Endstufe -N70-
Zündspule 2 mit Ausgangsstufe -N 127-
Zündspule 3 mit Ausgangsstufe -N291-
43 20 Steuergerät für beheizte Vordersitze -J774-
Schaltermodul in der Mitte der Schalttafel -EX22-
Mittelschaltermodul 2 in der Schalttafel -EX35-
44 15 Kraftstoffpumpenrelais -J17-
45 20 Lichtschalter -E1-
46 30 Steuergerät für Bordversorgung -J519-
Beheizte Heckscheibe -Z1-
47 25
30 (Ab Mai 2013)
Schalter
für Fensterheber vorne rechts -E41- Bedieneinheit für Fensterheber in der Fahrertür -E512- (Nur Modelle mit Rechtslenker)
Zentralverriegelung für Fahrerseite -F220- (ab Modell November 2014)
48 20 Steuergerät für Bordversorgung
-J519-
Höhenhorn -H2- Basshorn -H7-
49 20
30 (Ab Mai 2013)
Steuergerät für Bordversorgung -J519-
Steuergerät für Wischermotor -J400-
50 15
20 (Nur Modelle mit Start / Stopp-System)
Linke Nebelscheinwerfer -L22-
Rechte Nebelscheinwerferlampe -L23-
Bordsteuergerät -J519- (Nur Modelle mit Start / Stopp-System)
51 25
30 (Ab Mai 2013) (Nur Modelle mit Rechtslenkung)
Kooperierende Einheit des Fensterheberschalters vorne links für Fensterheber in der Fahrertür -E512- (Ab Modell November 2014)
Fahrerseitige Zentralverriegelung Lock–F220- (Nur Modelle mit Rechtslenker)

ad vertisements

Motorraum

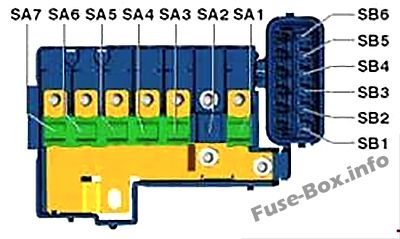

Sicherungsdiagramm unter der Motorhaube: Volkswagen Up!  (2011-2017)

Zuordnung der Sicherungen im Motorraum

№ EIN Funktion / Komponente
SA1 150
175 (Nur Modelle mit Start / Stopp-System)
Lichtmaschine -C-
SA2 30 Verstärker -R12-
SA3 110 Sicherungshalter C -SC- Hauptrelais
-J271-
Klemme 75 Spannungsversorgungsrelais 1 -J680-
SA4 40
50 (Ab Mai 2013)
Steuergerät für Servolenkung -J500-
SA5 40 ABS-Steuergerät -J104-
SA6 40 Steuergerät für Kühlerlüfter -J293-
SA7 50 Automatisches Schaltgetriebe -J514- (abhängig von der Ausrüstung)
SB1 25 ABS-Steuergerät -J104-
SB2 30 Thermoschalter des Kühlerlüfters -F18-
Steuergerät für Kühlerlüfter -J293-
SB3 5
7.5 (Ab Mai 2013)
Steuergerät für Kühlerlüfter -J293-
Klemme S Zünd- / Anlasserschalter -D-
SB4 10 ABS-Steuergerät -J104-
SB5 5
7.5 (Ab Mai 2013)
Bordsteuergerät -J519-
SB6 30 Sicherungshalter C -SC- Zünd-
/ Anlasserschalter -D-

Häufige Fragen zum Sicherungskasten

Wo befindet sich der Sicherungskasten beim Volkswagen Up!?

Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.

Was zeigt die Sicherungsbelegung?

Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
