Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Malibu der Baujahre 1997 bis 2003. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Chevrolet Malibu 1997-2003
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chevrolet Malibu?
- Was zeigt die Sicherungsbelegung?
- Weitere Chevrolet Sicherungskasten-Belegungen
Sicherungsbelegung Chevrolet Malibu 1997-2003
Die Sicherung des Zigarettenanzünders / der Steckdose im Chevrolet Malibu ist die Sicherung Nr. 34 im Sicherungskasten des Motorraums.

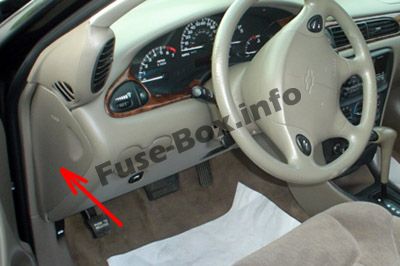

Position des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

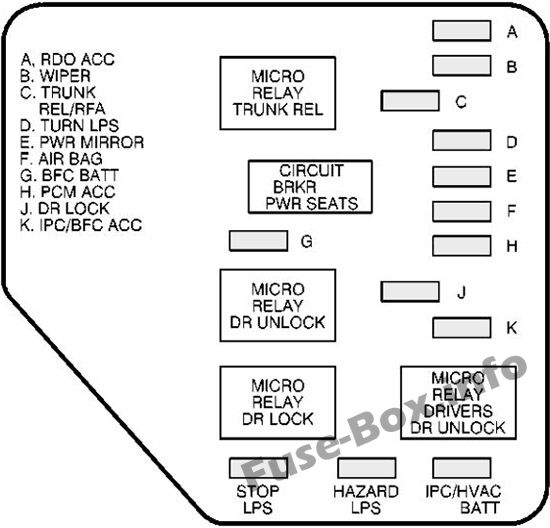

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais in der Instrumententafel Box №1
| Sicherung | Verwendung |
|---|---|
| EIN | 1997-2000: Radio 2001-2003: Nicht verwendet |
| B. | Scheibenwischer |
| C. | Trunk Relase und Fernverriegelung |
| D. | Blinklicht |
| E. | Leistungsspiegel |
| F. | Airbag |
| G | Body Function Control Module |
| H. | Antriebsstrangsteuermodul |
| J. | Türschlösser |
| K. | Body Function Control Module, Cluster |
| CIRCUIT BRKR PWR SEATS | Power Sitze |
| MIKRORELAIS DR UNLOC | Türschlösser |
| MICRO RELAIS DR LOCK | Türschlösser |
| MIKRO-RELAIS-TREIBER DR UNLOCK | 1997: Nicht verwendet 1998-2003: Türschlösser |
| STOP LPS | Bremsleuchten |
| GEFAHR LPS | Warnblinkanlage |
| IPC / HVAC BATT | Kombiinstrument, Klimatisierung |

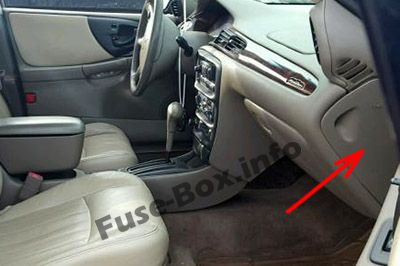

Position des Sicherungskastens
Es befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.
ad vertisements

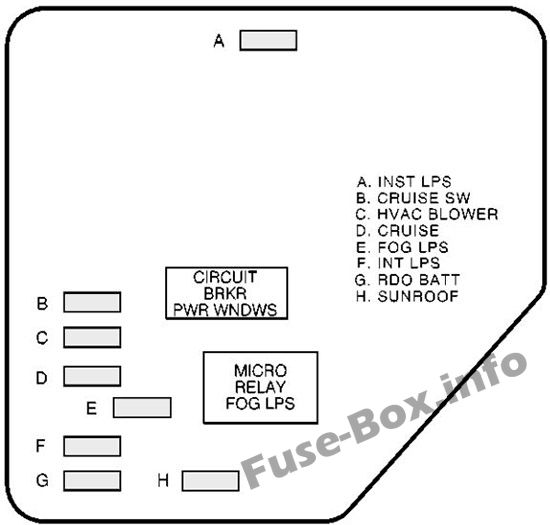

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais in der Instrumententafel Box №2
| Sicherung | Verwendung |
|---|---|
| EIN | Instrumententafelbeleuchtung, Helligkeitsregelung (Dimmer) |
| B. | Tempomatschalter |
| C. | Klimatisierungssystem |
| D. | Tempomat |
| E. | Nebelscheinwerfer |
| F. | Innenleuchten, Body Function Control Module |
| G | Radio |
| H. | Schiebedach |
| CIRCUIT BRKR PWR WNDWS | Power Windows |
| MICRO RELAY FOG LPS | Nebelscheinwerfer |

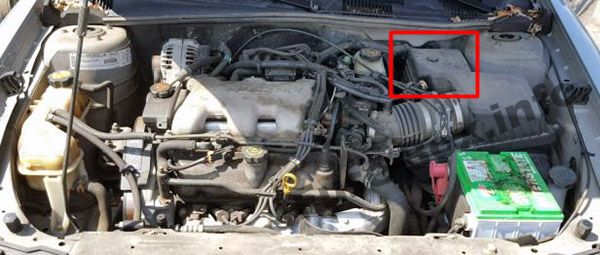

Position des Sicherungskastens
Es befindet sich im Motorraum in der Nähe des Luftfilters.
ad vertisements

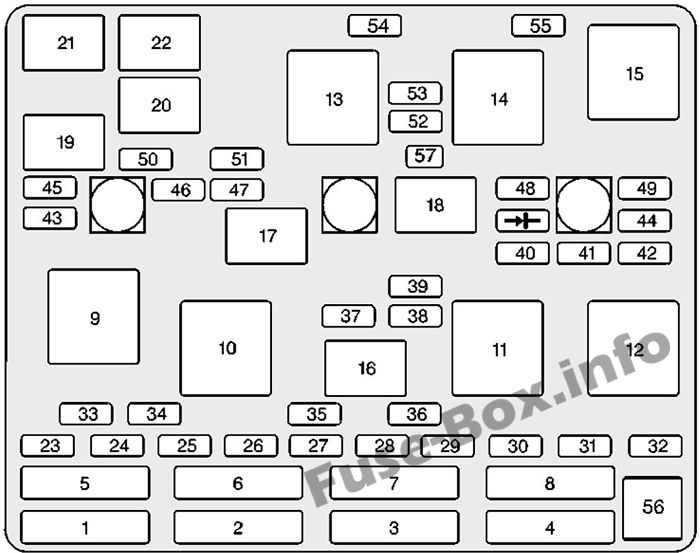

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Verwendung |
|---|---|
| Maxi-Sicherungen | |
| 1 | Zündschloss |
| 2 | 1997-1999: Linke elektrische Center-Power-Sitze, elektrische Spiegel, Türschlösser, Kofferraumfreigabe und Fernverriegelungssteuerung
2000-2003: Rechte elektrische Center-Nebelscheinwerfer, Radio, Körperfunktionssteuerungsmodul, Innenleuchten |
| 3 | 1997-1999: Linke elektrische elektrische Bremsleuchten, Warnblinker, Steuergerät für Karosseriefunktion, Cluster, Klimatisierungssystem
2000-2003: Linke elektrische Zentrale – Stopplampen, Warnblinker, Kontrollmodul für Karosseriefunktion, Cluster, Klimatisierungssystem |
| 4 | 1997-1999: Rechte elektrische Nebelscheinwerfer rechts, Radio, Steuergerät für Karosseriefunktion, Innenleuchten
2000-2003: Antiblockiersystem |
| 5 | Zündschloss |
| 6 | Nicht verwendet / LUFT |
| 7 | 1997-1999: Antiblockiersystem
2000-2003: Linke elektrische Center-Power-Sitze, elektrische Spiegel, Türschlösser, Kofferraumfreigabe und Fernverriegelung |
| 8 | 1997-1999: Lüfter
2000-2003: Lüfter Nr. 1 |
| Mini-Relais | |
| 9 | Defog hinten |
| 10 | Nicht verwendet / LUFT |
| 11 | Nicht benutzt |
| 12 | Lüfter Nr. 1 |
| 13 | HLK-Gebläse (Klimatisierung) |
| 14 | Lüfter Nr. 2 |
| 15 | Lüfter |
| Mikrorelais | |
| 16 | Klimakompressor |
| 17 | Nicht benutzt |
| 18 | Benzinpumpe |
| 19 | Automatische Lichtsteuerung |
| 20 | Automatische Lichtsteuerung |
| 21 | Horn |
| 22 | Tagfahrleuchten (DRL) |
| Mini-Sicherungen | |
| 23 | Ersatzsicherungshalter |
| 24 | Ersatzsicherungshalter |
| 25 | Ersatzsicherungshalter |
| 26 | Ersatzsicherungshalter |
| 27 | Ersatzsicherungshalter |
| 28 | Ersatzsicherungshalter |
| 29 | Ersatzsicherungshalter |
| 30 | Ersatzsicherungshalter |
| 31 | Ersatzsicherungshalter |
| 32 | Ersatzsicherungshalter |
| 33 | Defog hinten |
| 34 | Zubehör Steckdosen, Zigarettenanzünder |
| 35 | 1997-1999: Antiblockiersystem 2000-2003: Generator |
| 36 | 1997-1999: Antiblockiersystem 2000-2003: Nicht verwendet |
| 37 | Klimakompressor, Körperfunktionssteuermodul |
| 38 | Automatikgetriebe |
| 39 | Antriebsstrang-Steuermodul, Zündung |
| 40 | Antiblockiersystem (ABS) |
| 41 | Zündsystem |
| 42 | Rückfahrscheinwerfer, Bremsgetriebe-Schaltverriegelung |
| 43 | Horn |
| 44 | PCM |
| 45 | Parkleuchten |
| 46 | 1997-2000: Hecknebel, Tagfahrleuchten, Klimatisierungssystem 2001-2003: Klimatisierungssystem |
| 47 | 1997-2000: Antriebsstrang-Steuermodul, Abgasrückführung, beheizter O2-Sensor 2001-2003: Kanister-Spülventil, Antriebsstrang-Steuermodul, Abgasrückführung, beheizter O2-Sensor |
| 48 | Kraftstoffpumpe, Einspritzdüsen |
| 49 | 1997-1999: Generator 2000-2003: Nicht verwendet |
| 50 | Rechter Scheinwerfer |
| 51 | Linker Scheinwerfer |
| 52 | Lüfter |
| 53 | HLK-Gebläse (Klimatisierung) |
| 54 | Nicht benutzt |
| 55 | 2000-2003: Lüfter Nr. 2 Masse |
| 56 | Sicherungszieher |
| 57 | 1997-1999: Drehzahlprüfpunkt für Diagnosetests 2000-2003: Nicht verwendet |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Malibu?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
