In diesem Artikel betrachten wir den Chevrolet Spark (M400) der vierten Generation, der von 2016 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Chevrolet Spark 2016, 2017, 2018, 2019, 2020, 2021 und 2022 , erhalten Informationen über die Position der Sicherungsfelder im Inneren des Fahrzeugs und erfahren mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet Spark 2016-2022
Die Sicherung für den Zigarettenanzünder (Steckdose) des Chevrolet Spark befindet sich im Sicherungskasten der Instrumententafel (siehe Sicherung „APO“ (Hilfssteckdose)).
Sicherungskasten Instrumententafel

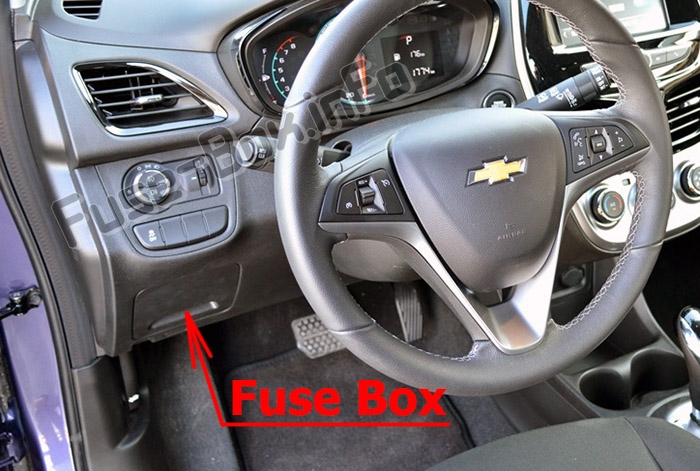

Lage des Sicherungskastens
Es befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Klappe.
Schema Sicherungskasten
Belegung der Sicherungen und Relais im Sicherungskasten Innenraum
| Name | Beschreibung |
|---|---|
| ONSTAR | OnStar |
| HVAC CNTR/ECC | HVAC-Steuermodul / elektronische Klimaregelung |
| IPC | Instrumententafel-Cluster |
| TCM | Getriebesteuermodul |
| RDO | Radio |
| BCM1 (bei S&S) | Karosseriesteuermodul 1 (CVT-Stopp und -Start) |
| SBSA/RPA | Seitlicher Toter-Winkel-Warner / Einparkhilfe hinten |
| DLC | Datenübertragungsstecker |
| ESCL | Elektrische Lenksäulenverriegelung |
| SDM | Sensor- und Diagnosemodul |
| ÜBERTRAGUNG | TRANSD / DC-DC-Wandler |
| AQI | 2019-2020: Ionisator für Luftqualität 2021-2022: Virtual Key Pass System Module |
| ETCS | Elektronisches Mautsystem |
| LPM | Lineares Leistungsmodul |
| PEPS | Passiver Einstieg / Passiver Start |
| DLIS (Nicht AT S&S) | Zündschalter mit diskreter Logik (Nicht-CVT-Stopp und -Start) |
| FCA | Vorwärtskollisionswarnung |
| IPC | Instrumententafel-Cluster |
| RLAD | Reflektierte LED-Warnanzeige |
| HLLD-SW | Leuchtweitenregulierungsschalter |
| FRT PWR WNDW | Fensterheber vorne |
| HINTEN PWR WNDW | Fensterheber hinten |
| Leer | Nicht benutzt |
| MTA | Automatisiertes Schaltgetriebemodul |
| Apo | Hilfssteckdose |
| S/DACH | Schiebedach |
| CGM | Zentrales Tormodul (2018) |
| Leer | Nicht benutzt |
| BCM8 | Karosseriesteuermodul 8 |
| BCM7 | Karosseriesteuermodul 7 |
| BCM6 | Karosseriesteuermodul 6 |
| BCM5 | Karosseriesteuermodul 5 |
| BCM4 | Karosseriesteuermodul 4 |
| BCM3 | Karosseriesteuermodul 3 |
| BCM2 (Nicht AT S&S) | Karosseriesteuermodul 2 (Nicht-CVT-Stopp und -Start) |
| BCM1 (Nicht AT S&S) | Karosseriesteuermodul 1 (Nicht-CVT-Stopp und -Start) |
| DLIS (bei S&S) | Zündschalter mit diskreter Logik (CVT-Stopp und -Start) |
| SWC BKLT | Lenkrad steuert die Hintergrundbeleuchtung |
| Leer | Nicht benutzt |
| TRANS (200/ 400W) / LOGISTIK | DC-DC-Wandler / Logistik |
| EXP PWR WNDW | Driver Express Fensterheber |
| BLWR | Gebläsemotor |
| HTD/SITZ | Sitzheizung vorn |
| HLK-REGLER | HLK-Modul |
| HTD/STR | Beheiztes Lenkrad |
| BCM2 (bei S&S) | Karosseriesteuermodul 2 (CVT-Stopp und -Start) |
| RLY1 | Logistik-Relais |
| RLY2 | Leistungsrelais für Zubehör/zurückbehaltenes Zubehör |
| RLY3 | Unterbrechbares Hilfsleistungsrelais mit Selbsthaltung |
| RLY4 | Relais laufen lassen |
Anzeigen _
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Schema Sicherungskasten
Belegung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Heckklappenverriegelung |
| 2 | 2016–2018: Nicht verwendet. 2019-2022: Getriebeausgangsdrehzahlsensor |
| 3 | Heckscheibenheizung |
| 4 | Außenspiegelheizung |
| 5 | Schiebedach |
| 6 | Steuergerät für stufenloses Getriebe |
| 7 | Luftmassenmesser |
| 8 | 2016-2018: Standheizungspumpe. 2019–2022: Nicht verwendet |
| 9 | ABS-Ventil |
| 10 | Geregelte Spannungssteuerung |
| 11 | Rückfahrkamera |
| 12 | Nicht benutzt |
| 13 | Nicht benutzt |
| 14 | Motorsteuergerät / Getriebesteuergerät |
| fünfzehn | Steuergerät Kraftstoffeinspritzung/Startermotor |
| 16 | Kraftstoffpumpenmotor |
| 17 | Motorsteuergerät 1 |
| 18 | Motorsteuergerät 2 |
| 19 | Einspritzdüse/Zündung |
| 20 | Klimaanlage |
| 21 | Intelligenter Batteriesensor |
| 22 | Elektrische Lenksäulenverriegelung |
| 23 | Lüfter – niedrig |
| 24 | 2016–2018: Nicht verwendet. 2019-2022: Sensor für virtuelles Schlüsselpasssystem |
| 25 | Motorsteuerung des Außenspiegels |
| 26 | Motorsteuergerät/Batterie des Getriebesteuergeräts |
| 27 | Kanisterentlüftungsmagnetventil |
| 28 | 2016-2018: Bremspedalschalter. 2019–2022: Nicht verwendet |
| 29 | Automatische Insassenerkennung |
| 30 | Motor für Leuchtweitenregulierung |
| 31 | Horn |
| 32 | Nebelscheinwerfer |
| 33 | Linker Fernscheinwerfer |
| 34 | Rechter Fernscheinwerfer |
| 35 | 2016–2018: Nicht verwendet. 2019-2020: Systemmodul Virtual Key Pass 2021-2022: Air Quality Ionisator |
| 36 | Heckscheibenwischer |
| 37 | Kurvenlicht links |
| 38 | Waschmaschinenmotor |
| 39 | Kurvenlicht rechts |
| 40 | Nicht benutzt |
| 41 | 2016–2018: Nicht verwendet. 2019-2022: Sensor für virtuelles Schlüsselpasssystem |
| 42 | Anlasser 2 |
| 43 | In-Panel gebused elektrische Mitte |
| 44 | Automatisiertes Schaltgetriebe |
| 45 | Anlasser 1 |
| 46 | ABS-Pumpe |
| 47 | Lüfter – hoch |
| 48 | Scheibenwischermotor vorne |
| 49 | Zubehör/Zurückbehaltene Zubehörleistung |
| Relais | |
| RLY1 | Heckscheibenheizung |
| RLY2 | Getriebesteuermodul |
| RLY3 | Kraftstoffpumpenmotor |
| RLY4 | Anlasser 2 |
| RLY5 | Klimaanlage |
| RLY6 | 2016-2018: Standheizungspumpe. 2019–2022: Nicht verwendet |
| RLY7 | Lüfter – niedrig |
| RLY8 | Laufen/Kurbeln |
| RLY9 | 2016-2018: WR/TRN. 2019-2022: Antriebsstrang |
| RLY10 | Anlasser 1 |
| RLY11 | Lüfter – hoch |
| RLY12 | Nebelscheinwerfer |
