Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Express der Baujahre 2003 bis 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Chevrolet Express Sicherungskasten und Relais
- Sicherungskasten der Bodenkonsole
- Motorraum
- 2003, 2004, 2005, 2006, 2007
- 2008, 2009
- 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 und 2022
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chevrolet Express?
- Was zeigt die Sicherungsbelegung?
- Weitere Chevrolet Sicherungskasten-Belegungen
Chevrolet Express Sicherungskasten und Relais
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Chevrolet Express befinden sich im Motorraum-Sicherungskasten. 2003-2007 – siehe Sicherungen Nr. 29 (Hilfssteckdosen) und Nr. 30 (Zigarettenanzünder). 2008-2009 siehe Sicherungen Nr. 33 (Hilfssteckdose) und Nr. 38 (Zigarettenanzünder). 2010-2022 – siehe Sicherungen Nr. 25 (Hilfssteckdose) und Nr. 73 (Zigarettenanzünder).
Lage des Sicherungskastens
Sicherungskasten der Bodenkonsole
Es befindet sich unter dem Fahrersitz.
Motorraum

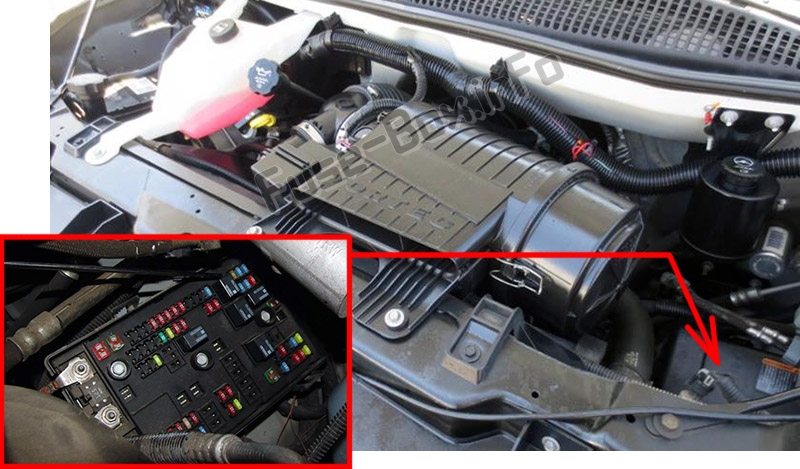

Es befindet sich auf der Fahrerseite im Motorraum.
Sicherungskasten Diagramme
Anzeigen _
2003, 2004, 2005, 2006, 2007
Sicherungskasten der Bodenkonsole
Belegung der Sicherungen und Relais im Sicherungskasten Bodenkonsole (2003-2007)
| № | Verwendungszweck |
|---|---|
| 1 | Ersatzteil |
| 2 | Außenrückspiegel |
| 3 | Höflichkeitslampe/SEO |
| 4 | Brems-/Blinker hinten links |
| 5 | Frachtschlösser |
| 6 | Brems-/Blinker hinten rechts |
| 7 | Fahrerschlösser |
| 8 | Stopp/Mitte hoch montierte Bremsleuchte |
| 9 | Klimakontrolle 1 |
| 10 | Klimakontrolle |
| 11 | Bremsen |
| 12 | Beheizter Spiegel/Defogger |
| 13 | Gebläse hinten rechts |
| 14 | Fahrer-Drehspiegel |
| fünfzehn | Türschlösser |
| 16 | Upfitter Park |
| 17 | Nicht verfügbar |
| 18 | Parkleuchte hinten links |
| 19 | Pass-Drehspiegel |
| 20 | Parkleuchte hinten rechts |
| 21 | Trailer-Park-Lampe |
| 22 | Parkleuchte vorne |
| 32 | Hilfskraft 1 |
| 33 | Hilfskraft 2 |
| Leistungsschalter | |
| 34 | Elektrischer Fensterheber |
| Relais | |
| 23 | Fenster-Restleistung des Zubehörs |
| 24 | Hilfs |
| 25 | Heckscheibenheizung rechts |
| 26 | Höflichkeitslampe |
| 27 | Fracht freischalten |
| 28 | Treiber entsperren |
| 29 | Parklampe |
| 30 | Türschlösser |
| 31 | Beifahrer-Entriegelung |
Anzeigen _
Motorraum

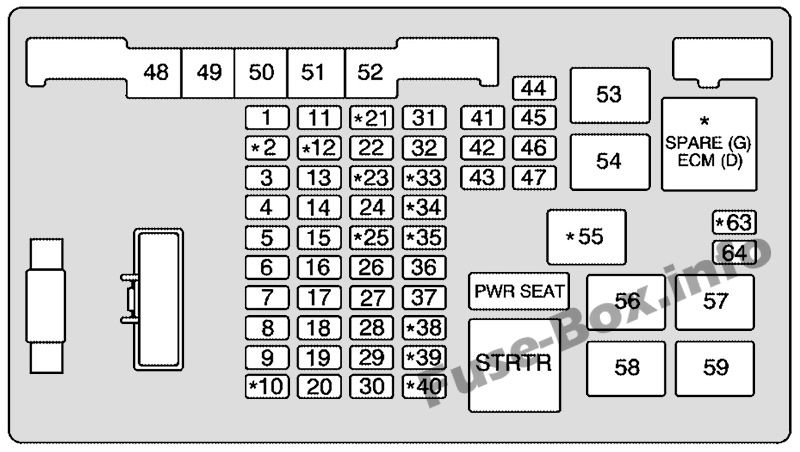

Belegung der Sicherungen und Relais im Motorraum (2003-2007)
| № | Verwendungszweck |
|---|---|
| 1 | Funkbatterie |
| 2 | Benzin: Batterie des Antriebsstrangsteuermoduls Diesel: FOH, Motorsteuermodul, Batterie des Getriebesteuermoduls |
| 3 | Blinker hinten links |
| 4 | Blinker hinten rechts |
| 5 | Rückfahrscheinwerfer Verkabelung des Anhängers |
| 6 | Zündung 0 |
| 7 | Stopplampe |
| 8 | Heckscheibenheizung rechts/beheizbarer Spiegel |
| 9 | Tagfahrlicht/Blinker rechts |
| 10 | Linkes Tagfahrlicht/Blinker |
| 11 | LKW-Karosserie-Steuermodul 4 |
| 12 | Benzinpumpe |
| 13 | Anhänger |
| 14 | Gefahrenblinker |
| fünfzehn | Horn |
| 16 | LKW-Karosserie-Steuermodul 3 |
| 17 | Anhängerstopp/Blinker |
| 18 | LKW-Karosserie-Steuermodul 2 |
| 19 | LKW-Karosserie-Steuermodul |
| 20 | Fernfunktionsauslöser |
| 21 | Benzin: Motor 2 Diesel: Ersatz |
| 22 | Zündung E |
| 23 | Motor 1 |
| 24 | Lkw-Karosserie-Steuermodul Zündung 1 |
| 25 | Benzin: Ersatz Diesel: Kraftstoffheizung |
| 26 | Innenrückspiegel |
| 27 | Kurbelgehäuse |
| 28 | Bremsgetriebe Schaltsperrsystem |
| 29 | Zusätzliche Steckdosen |
| 30 | Zigarettenanzünder |
| 31 | Instrumententafel-Cluster |
| 32 | Klimaanlage |
| 33 | Benzin: Ersatzdiesel : Motorsteuergerät |
| 34 | Benzin: Kanisterentlüftungsmagnet Diesel: Nebelschlussleuchten |
| 35 | Ersatzteil |
| 36 | Bremsgetriebe Schaltsperre, Fahrzeug-Backup |
| 37 | Airbag |
| 38 | Benzin: Antriebsstrang-Steuergerät Zündung 1 Diesel: Motorsteuergerät, Getriebesteuergerät, Glühkerzen-Steuergerät Zündung 1 |
| 39 | Benzin: Sauerstoffsensor B Diesel: Ersatzteil |
| 40 | Sauerstoffsensor A |
| 41 | Scheibenwischer |
| 42 | Rechter Scheinwerfer – Abblendlicht |
| 43 | Linker Scheinwerfer – Abblendlicht |
| 44 | Linker Scheinwerfer – Fernlicht |
| 45 | Rechter Scheinwerfer – Fernlicht |
| 46 | Benzin: LKW-Karosserie-Controller – Zubehör Diesel: LKW-Karosserie-Controller, Getriebesteuermodul-Zubehör |
| 47 | Frontscheibenwischer |
| 48 | Antiblockiersystem, System zur Verbesserung der Fahrzeugstabilität |
| 49 | Zündung A |
| 50 | Anhänger |
| 51 | Klimagebläse |
| 52 | Zündung B |
| 63 | Benzin: Ersatz Diesel: Aktuator des Motorsteuermoduls |
| 64 | Ersatzteil |
| Relais | |
| 53 | Scheibenwischer |
| 54 | Klimaanlage |
| 55 | Benzin: Ersatz Diesel: Nebelschlussleuchten |
| 56 | Scheinwerfer – Fernlicht |
| 57 | Benzinpumpe |
| 58 | Scheinwerfer – Abblendlicht |
| 59 | Horn |
| 62 / ERSATZTEIL (G), ECM (D) |
Benzin: Ersatzdiesel : Motorsteuergerät |
| 61 / STRTR | Anlasser |
| Leistungsschalter | |
| 60 / PWR-SITZ |
2003-2005: Elektrisches Fenster (Nr. 60) 2006-2007: Elektrischer Sitz |
2008, 2009
Anzeigen _
Sicherungskasten der Bodenkonsole
Belegung der Sicherungen und Relais im Sicherungskasten Bodenkonsole (2008, 2009)
| № | Verwendungszweck |
|---|---|
| 1 | Klimaregelung 2 (HLK) |
| 2 | Kompass |
| 3 | Zündschloss, Diebstahlwarnsystem-Modul (PK3) |
| 4 | Upfitter Höflichkeitslampen |
| 5 | Klimatisierung 1 (HLK) |
| 6 | Leer |
| 7 | Instrumententafel-Cluster |
| 8 | Audiosystem, Glockenspiel |
| 9 | Zusätzliche Parkleuchte |
| 10 | Zusätzliche Anhänger-Rückfahrscheinwerfer |
| 11 | Remote Function Actuator, Reifendrucküberwachung (TPM) |
| 12 | Klimaregelung (HVAC) Kontrollen |
| 13 | Trailer-Park-Lampen |
| 14 | Parkleuchten vorne |
| fünfzehn | Rückleuchten, Rückfahrscheinwerfer |
| 16 | Leer |
| 17 | Lenkradsensor |
| 18 | Außenspiegelschalter |
| 19 | Leer |
| 20 | Leer |
| 21 | Heckscheibenheizung |
| 22 | Außenspiegelheizung |
| 23 | Leer |
| 24 | Leer |
| 25 | Frachttür entriegeln |
| 26 | Hintertürschloss |
| 27 | Haustürschloss |
| 28 | Entriegelung der hinteren Beifahrertür |
| 29 | Upfitter Parklampen |
| 30 | Beifahrertür entriegeln |
| 31 | Fahrertür entriegeln |
| 32 | Airbagsystem, automatisches Insassenerkennungssystem (AOS). |
| 33 | Parkleuchte hinten rechts |
| 34 | Parkleuchte hinten links |
| 35 | Upfitter Auxiliary 2 (J-Fall) |
| 36 | Upfitter Auxiliary 1 (J-Fall) |
| 37 | Heckgebläse (J-Case) |
| 38 | Leer (J-Fall) |
| 39 | Laufen (Hochstrommikro) |
| 40 | Parkleuchten (High Current Micro) |
| 41 | Leer (Mini-Mikro) |
| 42 | Upfitter Auxiliary 2 (Hochstrom-ISO-Relais) |
| 43 | Retained Accessory Power (RAP) (Hochstrommikro) |
| 44 | Heckscheibenheizung (High Current Micro) |
| Leistungsschalter | |
| 45 | Elektrischer Fensterheber |
| 46 | Elektrische Sitze |
Anzeigen _
Motorraum

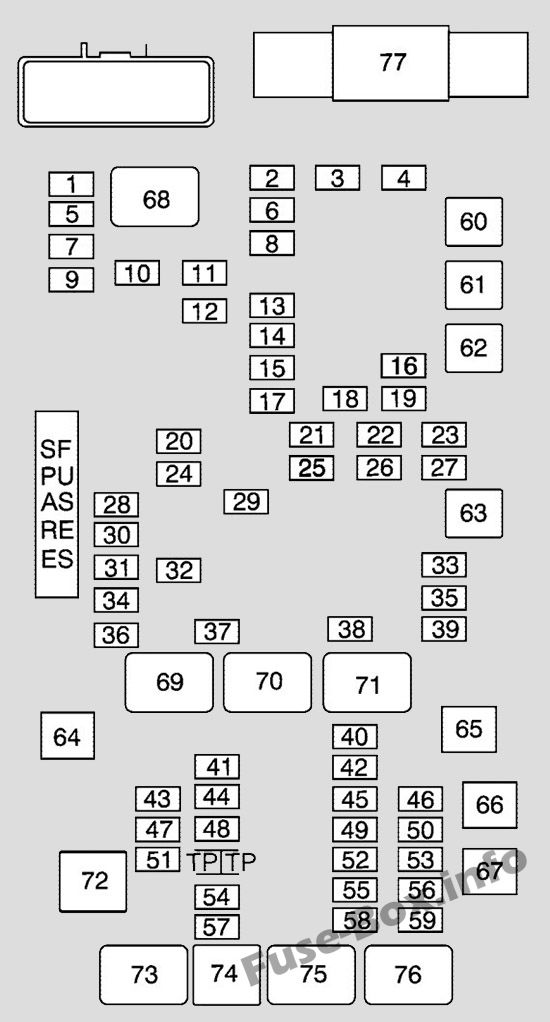

Belegung der Sicherungen und Relais im Motorraum (2008, 2009)
| № | Verwendungszweck |
|---|---|
| 1 | Fernlicht links |
| 2 | Benzinpumpe |
| 3 | Leer |
| 4 | Diesel: Kraftstoffvorwärmer |
| 5 | Rechter Fernlichtscheinwerfer |
| 6 | Leer |
| 7 | Abblendlicht links |
| 8 | Bremsleuchte rechts, Blinker Anhänger |
| 9 | Abblendlicht rechts |
| 10 | Tagfahrlicht 2 (DRL) |
| 11 | Benzin: Steuergerät Zündung des Kraftstoffsystems |
| 12 | Tagfahrlicht 1 (DRL) |
| 13 | Hilfsbremsleuchte |
| 14 | Diesel: Kraftstoffbetriebenes Heizmodul |
| fünfzehn | Benzin: Batterie des Kraftstoffsystem-Steuermoduls |
| 16 | Linke Bremsleuchte, Anhängerblinker |
| 17 | Benzin: Kanisterentlüftungsmagnetventil |
| 18 | Leer |
| 19 | Leer |
| 20 | Karosseriesteuermodul 1 |
| 21 | Sonderausstattungsoption (SEO) |
| 22 | Körpersteuermodul 4 |
| 23 | Körpersteuermodul 6 |
| 24 | Leer |
| 25 | Körpersteuermodul 7 |
| 26 | Körpersteuermodul 3 |
| 27 | Körpersteuermodul 5 |
| 28 | Leer |
| 29 | Leer |
| 30 | Instrumententafel-Cluster |
| 31 | Leer |
| 32 | Bremsschalter |
| 33 | Hilfssteckdose |
| 34 | Airbag |
| 35 | Anhängerverkabelung |
| 36 | Benzin: Lenkradsensor |
| 37 | Körpersteuermodul 2 |
| 38 | Zigarettenanzünder, Data Link Controller |
| 39 | Scheibenwischer |
| 40 | Leer |
| 41 | Scheibenwaschanlage |
| 42 | Leer |
| 43 | Horn |
| 44 | Batterie des Getriebesteuermoduls |
| 45 | Leer |
| 46 | Benzin: Sauerstoffsensor 1 |
| 47 | Zündung des Getriebesteuergeräts |
| 48 | Zündung des Motorsteuergeräts |
| 49 | Luftmassenmesser, Kanisterentlüftung |
| 50 | Motorsteuergerät, Antriebsstrang |
| 51 | Übertragung |
| 52 | Benzin: Gleichmäßige Zündeinspritzdüsen |
| 53 | Diesel: Glühkerzenmodul |
| 54 | Batterie des Motorsteuermoduls |
| 55 | Benzin: Ungerade Zündeinspritzdüsen |
| 56 | Benzin: Sauerstoffsensor 2 |
| 57 | Klimakompressor |
| 58 | Diesel: Lüfterkupplung |
| 59 | Benzin: V6 Einspritzdüsen |
| 60 | Antiblockiersystem-Modul (J-Fall) |
| 61 | Antiblockiersystem-Motor (J-Fall) |
| 62 | Anhängerverkabelung (J-Case) |
| 63 | Leer |
| 64 | Startermagnet (J-Fall) |
| 65 | Diesel: Motorsteuergerät (ECM), Antriebsstrang (J-Case) |
| 66 | Frontgebläse (J-Case) |
| 67 | Leer |
| 77 | Gehäuse BEC (Mega Fuse) |
| Relais | |
| 68 | Leer |
| 69 | Laufen, Kurbeln (Hochstrommikro) |
| 70 | Scheibenwischer High (High Current Micro) |
| 71 | Scheibenwischer (High Current Micro) |
| 72 | Kraftstoffpumpe (Mini Micro) |
| 73 | Kurbel (Hochstrommikro) |
| 74 | Klimakompressor (Mini Micro) |
| 75 | Lüfterkupplung (Festkörper) |
| 76 | Antriebsstrang (Hochstrommikro) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 und 2022
Anzeigen _
Sicherungskasten der Bodenkonsole
Belegung der Sicherungen und Relais im Sicherungskasten Bodenkonsole (2010-2022)
| № | Verwendungszweck |
|---|---|
| F1 | — |
| F2 | Lenkradsensor |
| F3 | Zusätzliche Parkleuchten |
| F4 | Parkleuchten vorne |
| F5 | Trailer-Park-Lampen |
| F6 | Einbau/Standlicht |
| F7 | Parkleuchte hinten rechts |
| F8 | Parkleuchte hinten links |
| F9 | Außenspiegelschalter 2019–2022: Außenspiegelschalter/Türverriegelungssteuerung/Frontkameramodul |
| F10 | Airbag/Automatische Insassenerkennung |
| F11 | OnStar (falls vorhanden) |
| F12 | Türverriegelungs-/Entriegelungssteuerungs-Nachrüster (falls vorhanden) 2019–2020: ECM-Batt V6-Gas |
| F13 | Heizung, Lüftung und Klimatisierung 2 |
| F14 | Heizung, Lüftung und Klimatisierung 1 |
| F15 | 2010–2019: Nicht verwendet. 2020-2022: Reflektiertes LED-Display |
| F 16 | Upfitter aux 1 / Gas-Krankenwagen |
| F17 | Beheizbare Außenspiegel |
| F18 | Heckscheibenheizung |
| F19 | Kompass |
| F20 | Radio/Chime/SiriusXM-Satellitenradio |
| F21 | Remote Function Actuator/Reifendrucküberwachung |
| F22 | Zündschalter/Discrete Logic Zündsensor |
| F23 | Kombiinstrument |
| F24 | — |
| F25 | Heizungs-, Lüftungs- und Klimaanlagensteuerung |
| F26 | Zusatz-/Anhänger-Rückfahrscheinwerfer |
| F27 | Rückfahrscheinwerfer |
| F28 | Ausrüster 2 / Leselampen / Krankenwagen |
| F29 | Gebläse hinten |
| F30 | Upfitter/Höflichkeitslampen |
| F31 | Haustürschloss |
| F32 | Hintertürschloss |
| F33 | Frachttür entriegeln |
| F34 | Entriegelung der Beifahrertür |
| F35 | Entriegelung der hinteren Beifahrertür |
| F36 | Fahrertür entriegeln |
| F37 | Leer |
| F38 | — |
| Relais | |
| K1 | Laufen (Hochstrommikro) |
| K2 | Leer (Hochstrommikro) |
| K3 | Parkleuchten (High Current Micro) |
| K4 | Upfitter Auxiliary 2 (Hochstrom-Mini) |
| K5 | Heckscheibenheizung (High Current Micro) |
| K6 | Retained Accessory Power (RAP) (Hochstrommikro) |
| Leistungsschalter | |
| CB1 | Elektrische Sitze |
| CB2 | Power-Windows |
Anzeigen _
Motorraum

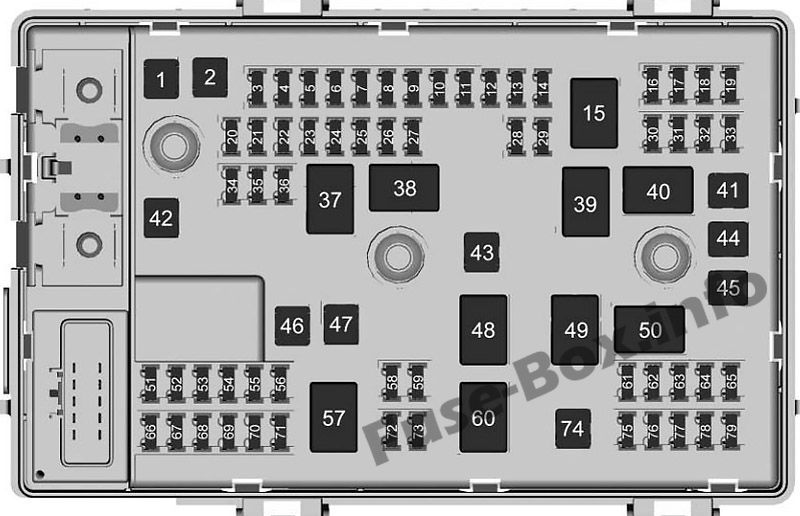

Belegung der Sicherungen und Relais im Motorraum (2010-2022)
| № | Verwendungszweck |
|---|---|
| 1 | ABS-Motor |
| 2 | ABS-Modul |
| 3 | Bremsleuchte/Blinker des rechten Anhängers |
| 4 | — |
| 5 | — |
| 6 | Steuergerät Kraftstoffsystem/Zündung |
| 7 | Körpersteuermodul 5 |
| 8 | Körpersteuermodul 7 |
| 9 | Körpersteuermodul 4 |
| 10 | Kombiinstrument |
| 11 | Anhängerverkabelung |
| 12 | 2010-2016, 2018-2022: Nicht verwendet 2017: Innenrückfahrkameramodul |
| 13 | 2010–2016: Bremsschalter 2017: Nicht verwendet 2018–2022: Innenrückfahrkameramodul |
| 14 | Scheibenwaschanlage |
| 16 | Horn |
| 17 | Übertragung |
| 18 | Klimaanlage |
| 19 | Batterie des Motorsteuergeräts |
| 20 | 2018-2019: Cutaway/Linke Bremsleuchte/Blinker. 2020-2022: Linke Stopp-/Blinker-Schnittleuchte |
| 21 | Bremsleuchte/Blinker des linken Anhängers |
| 22 | 2018-2019: Cutaway/rechte Bremsleuchte/Blinker. 2020-2022: Blinker/Anhängerleuchte links |
| 23 | 2021–2022: NOX-Sensor (nur Diesel) |
| 24 | Benzinpumpe |
| 25 | Hilfssteckdose |
| 26 | Körpersteuermodul 3 |
| 27 | Sonderausstattung Option |
| 28 | Airbag |
| 29 | Lenkradsensor |
| 30 | Motorsteuergerät Zünd-/Glühkerzenmodul |
| 31 | Getriebesteuergerät/Zündung |
| 32 | Batterie des Getriebesteuergeräts 1 / Batterieleistung des Motorsteuergeräts (Gas 6 Zyl.) |
| 33 | 2017-2022: Einparkhilfemodul hinten |
| 34 | 2021–2022: NOX-Sensor (nur Diesel) |
| 35 | 2010–2017: Kraftstoffbetriebenes Heizungsmodul 2018–2020: Nicht verwendet 2021–2022: Kraftstoffheizungssteuermodul (nur Diesel |
| 36 | Batterie des Kraftstoffsystem-Steuermoduls |
| 41 | 2018-2020: Batterieleistung des Getriebesteuerungsmoduls 2 |
| 42 | Anhängerverkabelung |
| 43 | 2010–2016: Lüfter hoch 2017: EV -Lüfterkupplung 2018–2020: nicht verwendet 2021–2022: elektroviskose Lüfterkupplung (nur Diesel) |
| 44 | Anlassermagnet |
| 45 | Motorsteuergerät/Antriebsstrang |
| 46 | 2010-2016: Batterie des Kraftstoffsystem-Steuermoduls 2017: Nicht verwendet 2018-2022: AC-DC-Wechselrichter |
| 47 | Lüfter – niedrig |
| 51 | Linker Fernscheinwerfer |
| 52 | Rechter Fernscheinwerfer |
| 53 | Abblendlicht links |
| 54 | Abblendlicht rechts |
| 55 | Scheibenwischer |
| 56 | Kanisterentlüftungsmagnet |
| 58 | Körpersteuermodul 2 |
| 59 | Karosseriesteuermodul 1 |
| 61 | 2010-2017: Nicht verwendet 2018-2022: Motorölmagnetventil / Kurbelgehäuseentlüftungsheizung (nur Diesel) |
| 62 | O2-Sensor 2 / EV-Lüfter (Diesel) |
| 63 | — |
| 64 | Luftmassenstrom/Kanisterentlüftung |
| 65 | Zündung/Injektoren – seltsam |
| 66 | Tagfahrlicht 2 |
| 67 | Tagfahrlicht 1 |
| 68 | Hilfsbremsleuchten |
| 69 | 2010-2016: Nicht verwendet 2017: Anhängerbremsleuchten 2018-2022: Externe Stromversorgung für Anhänger |
| 70 | 2018-2020: Nachrüstung von Bremsleuchten |
| 71 | Kraftstoffvorwärmer/Flex-Fuel-Sensor |
| 72 | Körpersteuermodul 6 |
| 73 | Feuerzeug-/Datenverbindungsverbindung |
| 74 | Frontgebläse |
| 75 | V6-Einspritzdüsen / Motorsteuergerät Diesel |
| 76 | 2021–2022: Rußsensoren (nur Diesel) |
| 77 | O2-Sensor 1 |
| 78 | Motorsteuergerät/Antriebsstrang |
| 79 | Zündung/Injektoren – sogar |
| Relais | |
| fünfzehn | Laufen/Kurbeln |
| 37 | 2021–2022: NOX-Sensor (nur Diesel) |
| 38 | Benzinpumpe |
| 39 | Kurbel |
| 40 | Klimakompressor |
| 48 | 2010–2016: Lüfter hoch 2017: EV -Lüfterkupplung 2018–2020: nicht verwendet 2021–2022: elektroviskose Lüfterkupplung (nur Diesel) |
| 49 | Antriebsstrang |
| 50 | 2010: Lüfterkupplung (EV) 2011-2020: Nicht verwendet |
| 57 | Kühlgebläse – niedrig / Nicht verwendet |
| 60 | Lüftersteuerung / Nicht verwendet |
Hilfssicherungsblock (2018-2022)
Dieser Block befindet sich in der Nähe des Sicherungskastens im Motorraum.
| Sicherungen | Verwendungszweck |
|---|---|
| MR-1 | Ausrüster 1 |
| MR-2 | Ausrüster 2 |
| MR-3 | Upfitter-Leistungssteuerung |
| Relais: | |
| MR Rel 1 | Ausrüster 1 |
| MR Rel 2 | Ausrüster 1 |

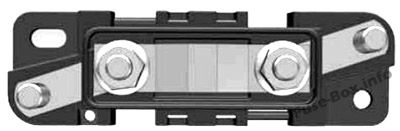

Mega-Sicherungshalter (2018-2021) – Anlasser
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Express?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Chevrolet Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
