In diesem Artikel betrachten wir den Chevrolet Suburban der zwölften Generation und den Tahoe (GMT1YC) der fünften Generation, die von 2021 bis heute erhältlich sind. Hier finden Sie Diagramme der Sicherungskästen von Chevrolet Suburban / Tahoe 2021 und 2022 , erhalten Informationen zur Position der Sicherungsfelder im Inneren des Fahrzeugs und erfahren mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Chevrolet Suburban / Tahoe 2021-2022..
Passagierabteil
Die Zugangsklappe zum rechten Instrumententafel-Sicherungsblock befindet sich an der Kante der Instrumententafel auf der Beifahrerseite. Ziehen Sie die Abdeckung ab, um Zugang zum Sicherungsblock zu erhalten. An der rechten Instrumententafel-Endkappe ist ein Sicherungsabzieher verfügbar.
Motorraum
Heben Sie die Abdeckung an, um Zugang zum Sicherungsblock zu erhalten.
Gepäckraum
Der Sicherungsblock des hinteren Fachs befindet sich hinter der Zugangsabdeckung auf der linken Seite des Fachs. Ziehen Sie die Platte heraus, indem Sie den Fingerzugangsschlitz an der Hinterkante greifen.
Anzeigen _
Diagramm Sicherungskasten Instrumententafel
Auf der Rückseite des Sicherungsblocks befinden sich Relais. Um darauf zuzugreifen, drücken Sie auf die Laschen und entfernen Sie den Sicherungsblock.
Belegung der Sicherungen im Sicherungskasten Instrumententafel
| № | Verwendungszweck |
|---|---|
| F1 | Rechte Tür |
| F2 | Linke Tür |
| F3 | Universal-Garagentoröffner (UGDO) / OnStar-Freisprecheinrichtung (OHC) / Kamera |
| F4 | Körpersteuermodul 2 |
| F5 | Anzeigen |
| F6 | Frontgebläse |
| F8 | Türverkleidung links |
| F10 | Neigungs-/Säulensperre |
| F11 | USB/Datenverbindungsanschluss (DLC) |
| F12 | Zentrales Gateway-Modul (CGM)/Onstar |
| F14 | Türverkleidung rechts |
| F17 | Lenkradkontrolle |
| F18 | Aktives Vibrationsmodul 1 |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | Beheiztes Rad |
| F23 | – |
| F24 | – |
| F25 | Suchmaschinenoptimierung (SEO)/ UPFITTER |
| F26 | USB/Suchmaschinenoptimierung (SEO) Retained Accessory Power (RAP) |
| F27 | Hilfssteckdose (APO)/Zurückbehaltene Zubehörstromversorgung |
| F28 | Ersatzteil |
| F30 | Sensor- und Diagnosemodul/Automatische Insassenerkennung |
| F31 | Körpersteuermodul 3 |
| F32 | Center-Stack-Modul (CSM)/ USB |
| F33 | Körpersteuermodul 4 |
| F34 | Außerhalb des Parks |
| F40 | – |
| F41 | – |
| F42 | Schalter für elektrische Feststellbremse |
| F43 | Straßenseitige Ausrüstung |
| F44 | Aktives Vibrationsmodul 2 |
| F45 | Funkmodul |
| F46 | Karosseriesteuermodul 1A |
| F47 | – |
| F48 | Telematik-Steuermodul |
| F49 | Karosseriesteuermodul 1 |
| F50 | Fahrerüberwachungssystem |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | Schiebedach |
| F55 | Hilfssteckdose 3 |
| F56 | Gleichstrom/Gleichstromwandlerbatterie 1 |
| F57 | Gleichstrom/Gleichstromwandlerbatterie 2 |
| F58 | Ersatzteil |
| F59 | – |
| Leistungsschalter | |
| CB1 | Hilfssteckdose 1 |
| CB2 | Hilfssteckdose 2 |
| Relais | |
| K1 | – |
| K2 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs 1 auf |
| K4 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs auf 2 |
| K5 | – |

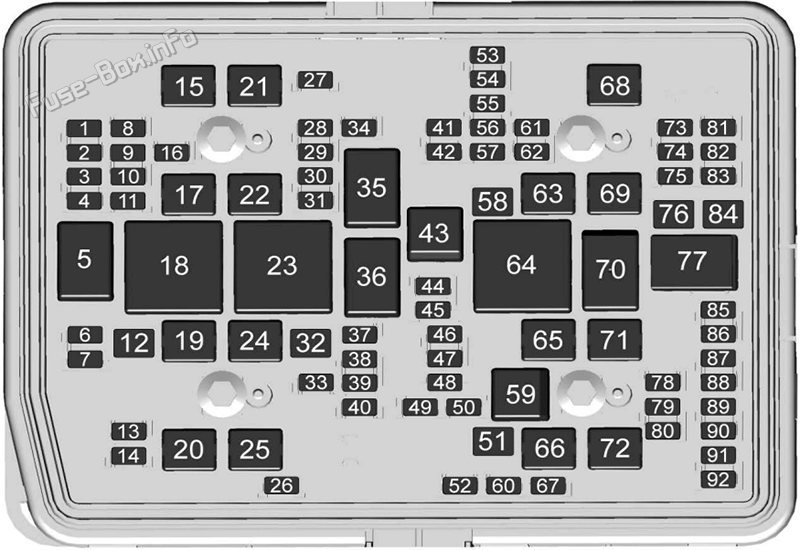

Diagramm des Motorraum-Sicherungskastens
Belegung der Sicherungen im Sicherungskasten Motorraum
| № | Verwendungszweck |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 6 | Außenbeleuchtungsmodul 7 |
| 7 | Außenbeleuchtungsmodul 4 |
| 8 | – |
| 9 | Außenbeleuchtungsmodul 5 |
| 10 | Außenbeleuchtungsmodul 6 |
| 11 | Ersatzteil |
| 12 | – |
| 13 | Unterlegscheibe vorne |
| 14 | Unterlegscheibe hinten |
| fünfzehn | Hinteres elektrisches Zentrum 2 |
| 16 | Power Sounder |
| 17 | Ersatzteil |
| 19 | DC/AC-Wechselrichter |
| 20 | IECR 2 |
| 21 | – |
| 22 | IECL 2 |
| 24 | Elektronisches Bremssteuermodul |
| 25 | Elektrische Mitte hinten 1 |
| 26 | Kamera waschen |
| 27 | Horn |
| 28 | Scheinwerfer rechts |
| 29 | Scheinwerfer links |
| 30 | Außenbeleuchtungsmodul 3 |
| 31 | Außenbeleuchtungsmodul 1 |
| 32 | – |
| 33 | Nicht R/C |
| 34 | – |
| 37 | On-Board-Diagnose (OBD) Körper |
| 38 | MISC Körper |
| 39 | Ausrüster |
| 40 | MISC Instrumententafel (IP) |
| 41 | Anhänger-Parkleuchten |
| 42 | Rechte Rückleuchte |
| 44 | Anhängerkupplung |
| 45 | Sekundärachsmotor |
| 46 | Motorsteuergerät (ECM) Zündung |
| 47 | OBD-Motor |
| 48 | – |
| 49 | Telematik-Steuermodul |
| 50 | A/C-Kupplung |
| 51 | Steuermodul für Verteilergetriebe |
| 52 | Frontscheibenwischer |
| 53 | – |
| 54 | Rückleuchten links |
| 55 | Anhänger-Rückfahrleuchte |
| 56 | Halbaktives Dämpfungssystem |
| 57 | Ersatzteil |
| 58 | Anlasser |
| 60 | Aktives Kraftstoffmanagement 1 |
| 61 | Automatische Lampensteuerung (ALC) Haupt |
| 62 | Integriertes Chassis-Steuermodul/Kanister-Entlüftungsmagnet/Dieselabgasflüssigkeit |
| 63 | Anhängerbremse |
| 65 | Hilfselektrikzentrum im Motorraum |
| 66 | Linker kühler Lüftermotor |
| 67 | Aktives Kraftstoffmanagement 2 |
| 68 | Motor für automatische Lampensteuerung (ALC). |
| 69 | Anlasserritzel |
| 71 | Lüftermotor unten kühlen |
| 72 | Kühlerlüftermotor rechts/ unten |
| 73 | Linker Anhänger-Stopp-Blinker |
| 74 | Anhängerschnittstellenmodul 2 |
| 75 | Dieselabgasflüssigkeitsregler |
| 76 | ELEK RNG BDS |
| 78 | Motorsteuerungsmodul |
| 79 | – |
| 80 | Kabinenkühlpumpe 17W |
| 81 | Anhänger-Stopp-Blinker rechts |
| 82 | Anhängerschnittstellenmodul 1 |
| 83 | Kraftstofftankzonenmodul |
| 84 | Anhängerbatterie |
| 85 | Motor |
| 86 | Motorsteuerungsmodul |
| 87 | Injektor B Gerade |
| 88 | O2 B-Sensor |
| 89 | O2 A-Sensor |
| 90 | Injektor A Ungerade |
| 91 | Drosselklappensteuerung des Motorsteuergeräts (ECM). |
| 92 | Coole Lüfterkupplung AERO Shutter |
| Relais | |
| 5 | – |
| 18 | DC/AC-Wechselrichter |
| 23 | – |
| 35 | Parklampe |
| 36 | Laufen/Kurbeln |
| 43 | Sekundärachsmotor |
| 59 | A/C-Kupplung |
| 64 | Anlasser |
| 70 | Anlasserritzel |
| 77 | Antriebsstrang |
Anzeigen _

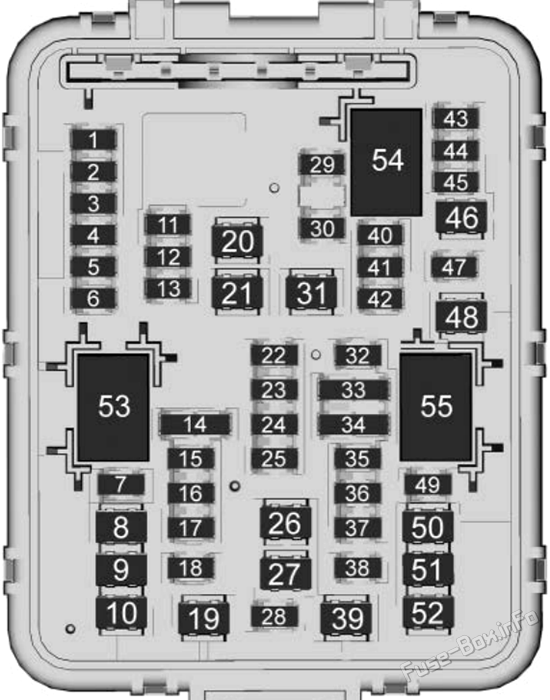

Sicherungskasten-Diagramm im hinteren Fach
Belegung der Sicherungen im Fond-Sicherungskasten
| № | Verwendungszweck |
|---|---|
| F1 | Fernfunktionsauslöser |
| F2 | Kabelloses Lademodul |
| F3 | Sitzheizung Modul Reihe 1 (Batterie 1) |
| F4 | Memory Seat Module (MSM)-Treiber |
| F5 | – |
| F6 | – |
| F7 | Verstärker Auxiliary 2 |
| F8 | – |
| F9 | Suchmaschinenoptimierung Upfitter 2 |
| F10 | Motor Sicherheitsgurt Beifahrer |
| F11 | Elektrisch klappbare Sitzreihe 2 |
| F12 | GBS |
| F13 | – |
| F14 | – |
| F15 | Sitzheizung Modul Reihe 1 (Batterie 2) |
| F 16 | Cinch-Riegel rechts |
| F17 | Memory-Sitzmodul Beifahrer |
| F18 | Heckscheibenwischer |
| F19 | Motorgurtfahrer |
| F20 | Heckscheibenheizung |
| F21 | – |
| F22 | HVAC-Anzeigesteuerung hinten |
| F23 | Externes Objektberechnungsmodul |
| F24 | Verstärkerzusatz 3 |
| F25 | OBS DET |
| F26 | Steuermodul für Heckantrieb |
| F27 | Verstärker Auxiliary 1 |
| F28 | Videoverarbeitungsmodul |
| F29 | – |
| F30 | – |
| F31 | Verstärker |
| F32 | – |
| F33 | Integriertes Chassis-Steuermodul |
| F34 | Sitzheizungsmodul Reihe 2 |
| F35 | HFCR |
| F36 | Außenbeleuchtungsmodul |
| F37 | – |
| F38 | Power Slide-Konsole |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | – |
| F43 | Universal-Parkassistent |
| F44 | – |
| F45 | Adaptives Fahrlicht / Automatische Leuchtweitenregulierung |
| F46 | HVAC-Gebläsemotor hinten |
| F47 | Linker Cinch-Verschluss |
| F48 | Elektrisch verstellbares Sitzlehnenmodul |
| F49 | Heben Sie Glas an |
| F50 | Elektrischer Fahrersitz |
| F51 | Elektrisches Heckklappenmodul |
| F52 | Elektrisch verstellbarer Beifahrersitz |
| Relais | |
| K53 | – |
| K54 | – |
| K55 | L/GLAS |
