Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Spark M300 der Baujahre 2010 bis 2015. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Chevrolet Spark 2010-2015
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Hilfssicherungsblock
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chevrolet Spark M300?
- Was zeigt die Sicherungsbelegung?
- Weitere Chevrolet Sicherungskasten-Belegungen
Sicherungsbelegung Chevrolet Spark 2010-2015
Die Sicherung des Zigarettenanzünders (Steckdose) im Chevrolet Spark ist die Sicherung №32 im Sicherungskasten der Instrumententafel.

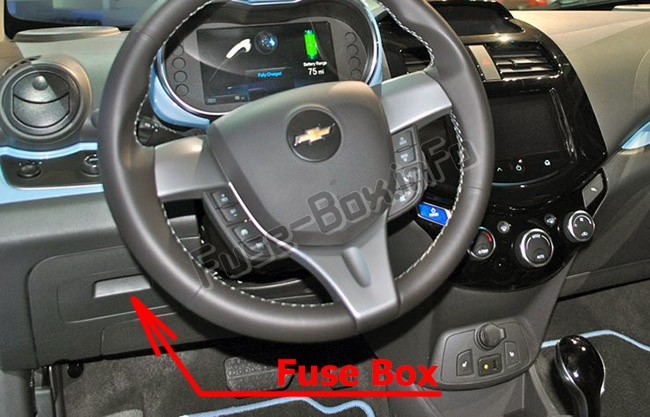

Position des Sicherungskastens
Es befindet sich in der Instrumententafel unter der Abdeckung links vom Lenkrad.

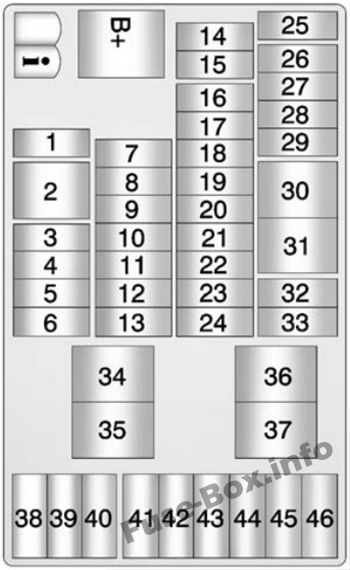

Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| Nummer | Verwendung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Schalter für Heizung, Lüftung und Klimaanlage |
| 4 | Gewärmter Sitz |
| 5 | Nicht benutzt |
| 6 | Gebläse |
| 7 | Körpersteuerungsmodul 4 |
| 8 | Körpersteuerungsmodul 5 |
| 9 | Körpersteuerungsmodul 7 |
| 10 | Kombiinstrument |
| 11 | Nicht benutzt |
| 12 | Airbag Power |
| 13 | Radio |
| 14 | Hintergrundbeleuchtung wechseln |
| 15 | Einparkhilfe hinten |
| 16 | Körpersteuerungsmodul 1 |
| 17 | Körpersteuerungsmodul 2 |
| 18 | Körpersteuerungsmodul 3 |
| 19 | Körpersteuerungsmodul 6 |
| 20 | Körpersteuerungsmodul 8 |
| 21 | Heizung, Lüftung und Klimaanlage |
| 22 | Datenübertragungsstecker |
| 23 | Diskreter Logik-Zündsensor |
| 24 | Außenrückspiegel |
| 25 | Ersatzsicherung |
| 26 | Nicht benutzt |
| 27 | Nicht benutzt |
| 28 | Kombiinstrument |
| 29 | Airbag-Zündung |
| 30 | Heckscheibe |
| 31 | Frontscheibe |
| 32 | Feuerzeug- / Zusatzsteckdose |
| 33 | Nicht benutzt |
| 34 | Relais ausführen |
| 35 | Logikmodus-Relais |
| 36 | Zubehör- / Zubehörrelais |
| 37 | Nicht benutzt |
| 38 | Radio |
| 39 | Heizung, Lüftung und Klimaanlage |
| 40 | OnStar |
| 41 | Ersatzsicherung |
| 42 | Ersatzsicherung |
| 43 | Ersatzsicherung |
| 44 | Sparc Sicherung |
| 45 | Ersatzsicherung |
| 46 | Ersatzsicherung |

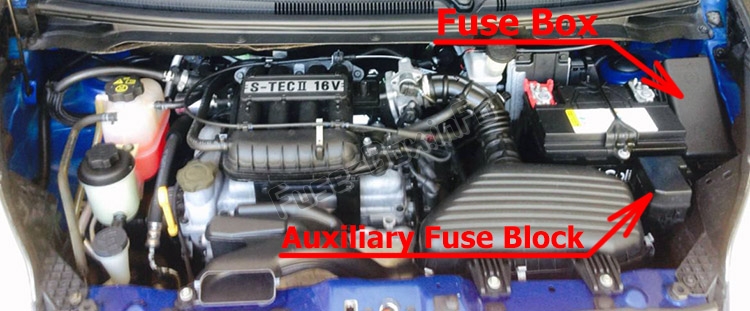

Position des Sicherungskastens
Es befindet sich im Motorraum.
ad vertisements

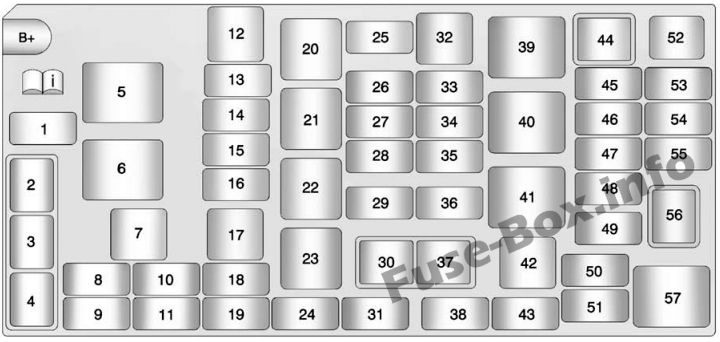

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im Motorraum
| Nummer | Verwendung |
|---|---|
| 1 | Scheibenwaschanlage |
| 2 | Relais für Heckscheibenwaschanlage |
| 3 | Scheibenwaschrelais |
| 4 | Hupenrelais |
| 5 | Lüfterhochrelais |
| 6 | Lüfter-Relais |
| 7 | Antiblockiersystem 1 |
| 8 | Horn |
| 9 | Nicht benutzt |
| 10 | Nicht benutzt |
| 11 | Ersatzsicherung |
| 12 | Fan hoch |
| 13 | Frontnebel |
| 14 | Scheinwerfer hoch links |
| 15 | Scheinwerfer hoch rechts |
| 16 | Lüfter niedrig |
| 17 | Antiblockiersystem 2 |
| 18 | Getriebesteuergerät |
| 19 | Ersatzsicherung |
| 20 | Nebelschlussrelais |
| 21 | Scheinwerfer-Hochrelais |
| 22 | Kraftstoffpumpenrelais |
| 23 | Relais des Getriebesteuergeräts |
| 24 | Ersatzsicherung |
| 25 | Antiblockiersystem 3 |
| 26 | EMIS2 |
| 27 | Kanister |
| 28 | Benzinpumpe |
| 29 | Frontscheibenwischer |
| 30 | Frontwischer-Steuerrelais |
| 31 | Ersatzsicherung |
| 32 | Anlasser |
| 33 | Zündung |
| 34 | EMIS 1 |
| 35 | Nicht benutzt |
| 36 | Nicht benutzt |
| 37 | Frontwischer-Geschwindigkeitsrelais |
| 38 | Nicht benutzt |
| 39 | Relais starten |
| 40 | Motorrelais |
| 41 | Lauf- / Kurbelrelais |
| 42 | Elektrisches Innenzentrum |
| 43 | Nicht benutzt |
| 44 | Klimaanlagenrelais |
| 45 | Klimaanlage |
| 46 | ECM / TCM 1 |
| 47 | ECM / TCM 2 |
| 48 | Niedrigvakuumschalter |
| 49 | Automatische Insassenerkennung |
| 50 | Spiegelheizung |
| 51 | Defog hinten |
| 52 | Sicherungszieher |
| 53 | Relaisspule des Getriebesteuergeräts |
| 54 | Spannungserfassung |
| 55 | Heckscheibenwischer |
| 56 | Heckwischerrelais |
| 57 | Hinteres Defog-Relais |
Hilfssicherungsblock
| Nummer | Verwendung |
|---|---|
| EVP RELAIS | Elektrisches Vakuumpumpenrelais |
| EVP MTR | Elektrischer Vakuumpumpenmotor |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Spark M300?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
