Hier finden Sie die Sicherungskasten-Belegung für den Oldsmobile Cutlass der Baujahre 1997 bis 1999. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Oldsmobile Cutlass 1997-1999
- Lage des Sicherungskastens
- Sicherungsdiagramm (links)
- Sicherungsdiagramm (rechts)
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Oldsmobile Cutlass?
- Was zeigt die Sicherungsbelegung?
- Weitere Oldsmobile Sicherungskasten-Belegungen
Sicherungsanordnung Oldsmobile Cutlass 1997-1999
Die Sicherung des Zigarettenanzünders (Steckdose) im Oldsmobile Cutlass ist die Sicherung Nr. 34 im Motorraum-Sicherungskasten.

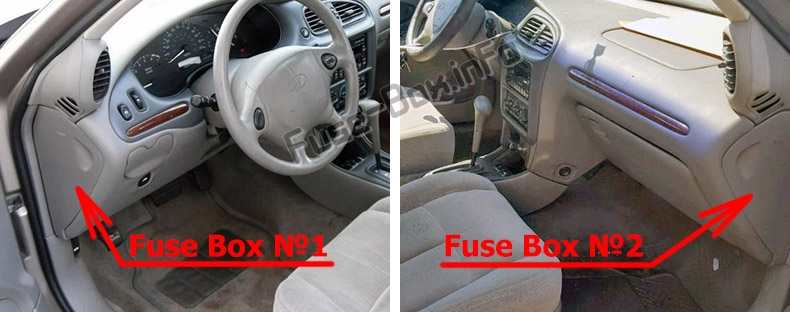

Lage des Sicherungskastens
Die Sicherungskästen befinden sich an beiden Enden der Instrumententafel (öffnen Sie die Sicherungskastentür durch Herausziehen).

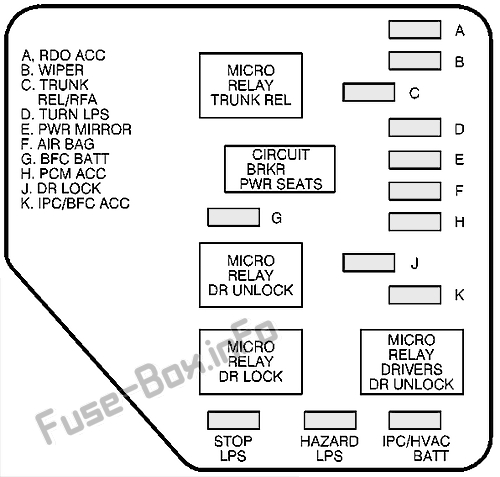

Sicherungsdiagramm (links)
ad vertisements
Belegung der Sicherungen und Relais im Sicherungskasten Fahrgastraum #1 (links)
| # | Name | Beschreibung |
|---|---|---|
| EIN | RDO ACC | Radio |
| B | WISCHER | Wischer |
| C | TRUNK REL/RFA | Kofferraumentriegelung und Fernbedienungsverriegelung |
| D | LPS DREHEN | Blinker |
| E | PWR SPIEGEL | Power-Spiegel |
| F | AIRBAG | Airbag |
| G | BFC BATT | Steuergerät für Karosseriefunktion |
| H | PCM-ACC | Antriebsstrangsteuermodul |
| J | DR-SPERRE | Türschlösser |
| K | IPC/BFC-ACC | Steuergerät für Karosseriefunktion, Cluster |
| LPS stoppen | Bremsleuchten | |
| GEFAHR LPS | Warnblinker | |
| IPC/HVAC BATT | Cluster, Klimakontrolle | |
| MICRO RELAIS TRUNK REL | Remote-Trunk-Freigabe | |
| CIRCUIT BRKR PWR SITZE | Elektrische Sitze | |
| MIKRORELAIS DR UNLOCK | Türschlösser | |
| MIKRORELAIS DR LOCK | Türschlösser | |
| MIKRORELAIS TREIBER DR UNLOCK | Nicht benutzt |

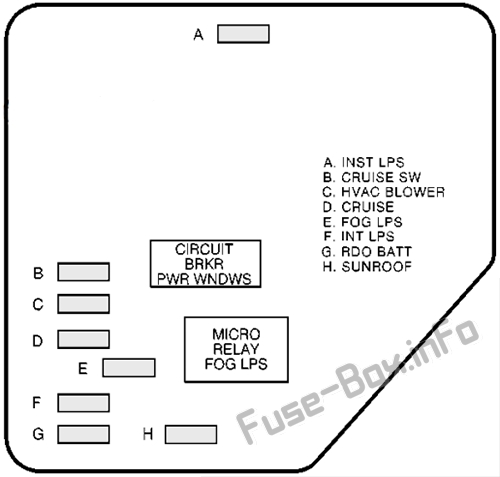

Sicherungsdiagramm (rechts)
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten #2 (rechts)
| # | Name | Beschreibung |
|---|---|---|
| EIN | INST LPS | Instrumententafelbeleuchtung, Dimmer |
| B | KREUZFAHRT SW | Tempomat |
| C | HLK-GEBLÄSE | Klimatisierungssystem |
| D | KREUZFAHRT | Tempomat |
| E | Nebel LPS | Nebelscheinwerfer |
| F | INT LPS | Innenleuchten, Steuergerät Karosseriefunktion |
| G | RDO BATT | Radio |
| H | SCHIEBEDACH | Schiebedach |
| SCHALTUNG BRKR PWR WNDWS | Power-Fenster | |
| MICRO RELAIS FOG LPS | Nebelscheinwerfer |
ad vertisements

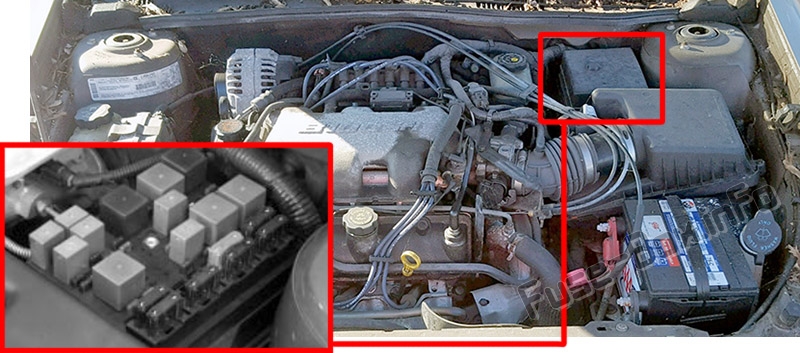

Lage des Sicherungskastens

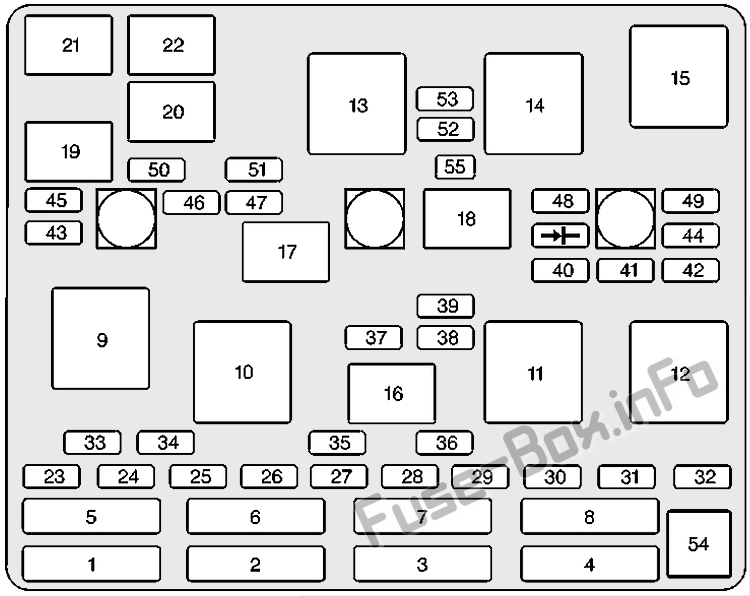

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| Maxi-Sicherungen | |
| 1 | Zündschloss |
| 2 | Elektrische Mittelsitze links, elektrisch verstellbare Spiegel, Türschlösser, Kofferraumentriegelung und Fernsteuerung |
| 3 | Elektrische Mittelbremsleuchten links, Warnblinker, Steuergerät für Karosseriefunktionen, Kombi, Klimatisierungssystem |
| 4 | Elektrische Nebelscheinwerfermitte rechts, Radio, Steuergerät für Karosseriefunktionen, Innenbeleuchtung |
| 5 | Zündschloss |
| 6 | Nicht benutzt |
| 7 | Antiblockiersystem |
| 8 | Kühlventilatoren |
| Mini-Sicherungen | |
| 23-32 | Ersatzsicherungen |
| 33 | Heckbeschlag |
| 34 | Zubehör Steckdosen, Zigarettenanzünder |
| 35 | Antiblockiersystem |
| 36 | Antiblockiersystem |
| 37 | Klimakompressor, Steuergerät Karosseriefunktion |
| 38 | Automatikgetriebe |
| 39 | Steuergerät für Antriebsstrang, Zündung |
| 40 | Antiblockiersystem |
| 41 | Zündanlage |
| 42 | Rückfahrscheinwerfer, Brems-Getriebe-Schaltsperre |
| 43 | Horn |
| 44 | Antriebsstrangsteuermodul |
| 45 | Parkleuchten |
| 46 | Heckbeschlag, Tagfahrlicht, Klimaautomatik |
| 47 | Kanisterspülventil, Antriebsstrangsteuergerät, Abgasrückführung, beheizter O2-Sensor |
| 48 | Kraftstoffpumpe, Einspritzdüsen |
| 49 | Generator |
| 50 | Rechter Scheinwerfer |
| 51 | Linker Scheinwerfer |
| 52 | Lüfter |
| 53 | HLK-Gebläse (Klimaregelung) |
| 54 | Sicherungszieher für Mini-Sicherungen |
| 55 | Tachtestpunkt für Diagnosetests |
| Relais | |
| 9 | Heckbeschlag |
| 10 | Nicht benutzt |
| 11 | Antiblockiersystem |
| 12 | Lüfter |
| 13 | HLK-Gebläse (Klimaregelung) |
| 14 | Kühlventilatoren |
| fünfzehn | Kühlventilatoren |
| 16 | Klimakompressor |
| 17 | Nicht benutzt |
| 18 | Benzinpumpe |
| 19 | Automatische Lichtsteuerung |
| 20 | Automatische Lichtsteuerung |
| 21 | Horn |
| 22 | Tagfahrleuchten |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Oldsmobile Cutlass?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
