Die Sicherungskasten und das Relais für Honda Accord (1998-2002)

honda

In diesem Artikel betrachten wir den Honda Accord der sechsten Generation, der von 1998 bis 2002 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Honda Accord 2001 und 2002 , erhalten Informationen über die Position der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).

Sicherungsanordnung Honda Accord 1998-2002

Es werden Informationen aus den Betriebsanleitungen von 2001 und 2002 verwendet. Lage und Funktion von Sicherungen in Fahrzeugen anderer Hersteller können abweichen.

Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Accord ist die Sicherung Nr. 9 im Sicherungskasten der rechten Instrumententafel.


Lage des Sicherungskastens

Passagierabteil

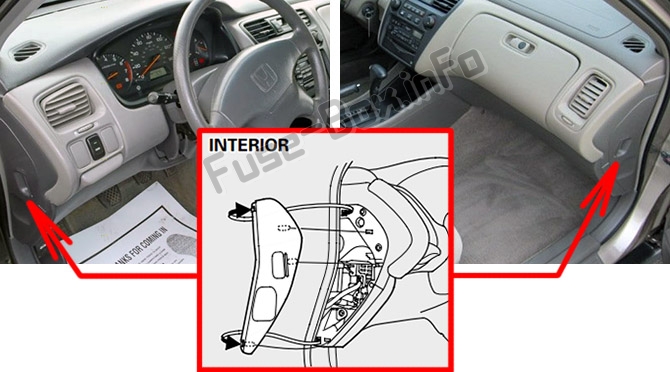

Die inneren Sicherungskästen befinden sich auf jeder Seite des Armaturenbretts.
Um einen inneren Sicherungskasten zu öffnen, öffnen Sie die Autotür, ziehen Sie die Abdeckung auf und nehmen Sie sie dann aus ihren Scharnieren, indem Sie sie zu sich hin ziehen.Lage der Sicherungen im Fahrgastraum: Honda Accord (1998-2002)

Motorraum

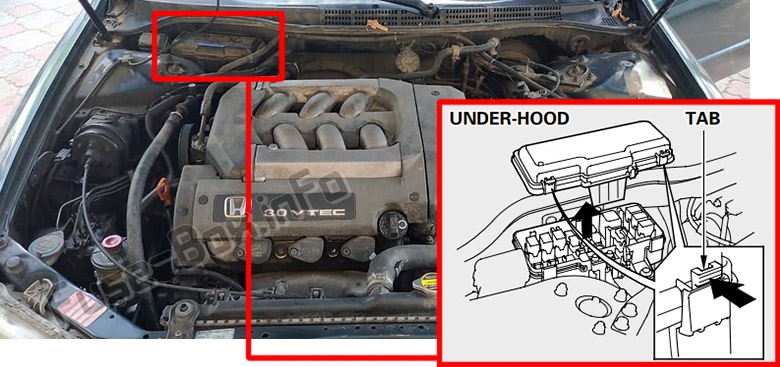

Der Sicherungskasten im Motorraum befindet sich hinten im Motorraum auf der Beifahrerseite.Lage der Sicherungen im Motorraum: Honda Accord (1998-2002)

ad vertisements

Sicherungskastendiagramme

Fahrgastraum Fahrerseite

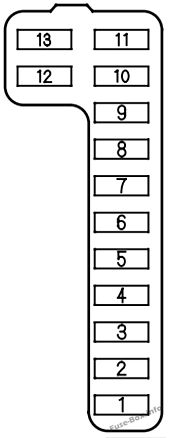

Schaltplan Sicherungskasten Instrumententafel (Fahrerseite): Honda Accord (2001, 2002)

Belegung der Sicherungen im Fahrgastraum (FAHRERSEITE)

Nein. Ampere. Schaltkreise geschützt
1 15 A IG1 Kraftstoffpumpe
2 10 A IG1 SRS
3 7,5 A IG2 HAC
4 7,5 A RC-Spiegel
5 7,5 A IG2 Tageslicht (bei kanadischen Modellen)
6 15 A ECU (ECM/PCM), Geschwindigkeitsregelung
7 7,5 A IG1 Schiebedach, Unterlegscheibe
8 7,5 A ACC
9 7,5 A Instrumententafel, Rückfahrscheinwerfer
10 7,5 A IG1 Blinker
11 15 A IG1-Spule
12 30 A IG1 Wischer
13 7,5 A STS

Fahrgastraum Beifahrerseite

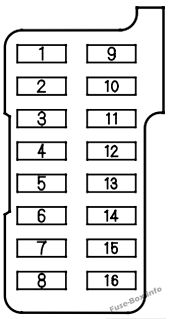

Schaltplan Sicherungskasten Instrumententafel (Beifahrerseite): Honda Accord (2001, 2002)

ad vertisements



Belegung der Sicherungen im Fahrgastraum (Beifahrerseite)

Nein. Ampere. Schaltkreise geschützt
1 30 A Monddach
2 20 A Fahrersitzlehne elektrisch verstellbar
3 20 A Elektrische Sitzlehne mit Assistenzfunktion
4 20 A Fahrersitz elektrisch verstellbar
5 20 A Assistenzkraftsitz verschiebbar
6 10 A Tagfahrlicht (bei kanadischen Modellen)
7 20 A Fensterheber hinten links
8 20 A Fensterheber vorne rechts
9 20 A Radio, Zigarettenanzünder
10 10 A Kleine Lichter
11 7,5 A Innenbeleuchtung, Innenbeleuchtung
12 20 A Elektrische Türschlösser
13 7,5 A Uhr
14 7,5 A ABS-Motorprüfung
fünfzehn 20 A Fensterheber vorne links Front
16 20 A Fensterheber hinten rechts

Motorraum

ad vertisements

Diagramm des Sicherungskastens unter der Motorhaube: Honda Accord (2001, 2002)

Belegung der Sicherungen im Motorraum

Nein. Ampere. Schaltkreise geschützt
1 20 A Linker Scheinwerfer
2 (7,5A) (DIMMERRELAIS)
3 20 A Rechter Scheinwerfer
4 20 A ABS F/S
5 20 A Halt
6 15 A ACG
7 30 A ABS-Motor
8 15 A Gefahr
9 Ersatzsicherung
10 100 A Batterie
11 20 A Lüfter
12 40 A Backup, ACC
13 40 A Fensterhebermotor
14 Ersatzsicherung
fünfzehn 40 A Energiesitz
16 20 A BSC
17 40 A Heizungsmotor
18 40 A Heckentfroster
19 20 A Gewärmter Sitz
20 20 A Kondensatorlüfter
21 50 A IG1 Haupt
