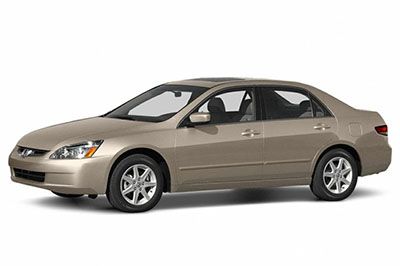

In diesem Artikel haben wir die siebte Generation Honda Accord, produziert von 2003 bis 2007. Hier betrachten werden Sie Sicherungskasten Diagramme von finden Honda Accord 2003, 2004, 2005, 2006 und 2007 , Informationen über die Lage der Sicherungsplatten innerhalb der Fahrzeug und lernen Sie die Belegung der einzelnen Sicherungen (Sicherungslayout) kennen.
Sicherungsanordnung Honda Accord 2003-2007
Die Sicherung des Zigarettenanzünders (Steckdose) ist die Sicherung Nr. 9 (Vordere Zubehörsteckdosen) im Sicherungskasten im Fahrgastraum.
Lage des Sicherungskastens
Passagierabteil
Der innere Sicherungskasten befindet sich auf der Fahrerseite unten links hinter der Abdeckung.
Motorraum
Der Sicherungskasten im Motorraum befindet sich hinten im Motorraum auf der Fahrerseite.
Sicherungskastendiagramme
ad vertisements
2003, 2004
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2003, 2004)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | (15 A) | Drive by Wire (6-Zylinder-Modelle) |
| 2 | 15 A | Zündspule |
| 3 | (10 A) | Tageslicht (bei kanadischen Modellen) |
| 4 | 15 A | Laf-Heizung |
| 5 | 10 A | Radio |
| 6 | 7,5 A | Innenbeleuchtung |
| 7 | 10 A | Rückfahrscheinwerfer |
| 8 | 20 A | Türschloss |
| 9 | 15 A | Zubehörsteckdosen an der Vorderseite |
| 10 | 7,5 A | IG OPDS |
| 11 | 30 A | IG Wischer |
| 12 | — | Nicht benutzt |
| 13 | (20 A) | Elektrische Sitzneigung des Beifahrers |
| 14 | (20 A) | Fahrersitz elektrisch verstellbar |
| fünfzehn | (20 A) | Gewärmter Sitz |
| 16 | (20 A) | Elektrische Sitzlehne des Fahrers |
| 17 | (20 A) | Beifahrersitzrutsche |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG-Kraftstoffpumpe |
| 20 | 7,5 A | IG-Waschmaschine |
| 21 | 7,5 A | IG-Meter |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (PGM-FI-ECU) |
| 24 | 20 A | Fensterheber hinten links |
| 25 | 20 A | Fensterheber hinten rechts |
| 26 | 20 A | Fensterheber vorne rechts Right |
| 27 | 20 A | Fensterheber des Fahrers |
| 28 | (20 A) | Monddach |
| 29 | — | Nicht benutzt |
| 30 | 7,5 A | IG HAC |
| 31 | — | Nicht benutzt |
| 32 | 7,5 A | ACC |
| 33 | 7,5 A | HAC OP |

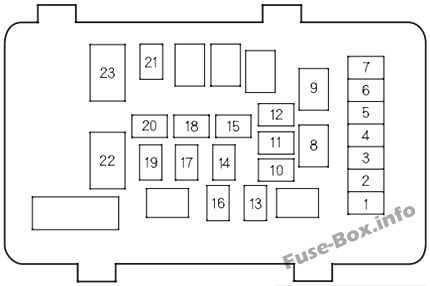

Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2003, 2004)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Linker Scheinwerfer niedrig |
| 2 | (30A) | (Heck-Entfrosterspule) |
| 3 | 10 A | Linker Scheinwerfer Hallo |
| 4 | 15 A | Kleines Licht |
| 5 | 10 A | Rechter Scheinwerfer Hallo |
| 6 | 10 A | Rechter Scheinwerfer niedrig |
| 7 | 7,5 A | Sichern |
| 8 | 15 A | FI-Steuergerät |
| 9 | 20 A | Kondensatorlüfter |
| 10 | — | Nicht benutzt |
| 11 | 20 A | Lüfter |
| 11 | 30 A | Kühlgebläse (6-Zylinder-Modelle) |
| 12 | 7,5 A | MG. Kupplung |
| 13 | 20 A | Horn, Stopp |
| 14 | 40 A | Heckentfroster |
| fünfzehn | 40 A | Backup, ACC |
| 16 | 15 A | Gefahr |
| 17 | 30 A | ABS-Motor |
| 17 | 30 A | TCS-Motor (6-Zylinder-Modelle) |
| 18 | 20 A | ABS F/S |
| 18 | 40 A | TCS (6-Zylinder-Modelle) |
| 19 | 40 A | Beheizte Sitze |
| 20 | (40A) | Kondensatorlüfter |
| 21 | 40 A | Heizungsmotor |
| 22 | 100 A | Batterie |
| 22 | — | Nicht benutzt |
| 23 | 50 A | + B IG1 Haupt |
| 23 | 50 A | Fensterheber Haupt |
2005
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2005)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | (15 A) | DBW |
| 2 | 15 A | Zündspule |
| 3 | (10 A) | Tagfahrlicht (bei kanadischen Modellen) |
| 4 | 15 A | Laf-Heizung |
| 5 | 10 A | Radio |
| 6 | 7,5 A | Innenbeleuchtung |
| 7 | 10 A | Rückfahrscheinwerfer |
| 8 | 20 A | Türschloss |
| 9 | 15 A | Zubehörsteckdosen an der Vorderseite |
| 10 | 7,5 A | IG OPDS (Insassenpositionserkennungssystem) |
| 11 | 30 A | IG Wischer |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | (20 A) | Fahrersitz elektrisch verstellbar |
| fünfzehn | (20 A) | Beheizte Sitze |
| 16 | (20 A) | elektrisch verstellbarer Fahrersitz |
| 17 | — | Nicht benutzt |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG-Kraftstoffpumpe |
| 20 | 7,5 A | IG-Waschmaschine |
| 21 | 7,5 A | IG-Meter |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (PGM-FI-ECU) |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 20 A | Fensterheber des Beifahrers |
| 27 | 20 A | Fensterheber des Fahrers |
| 28 | (20 A) | Monddach |
| 29 | — | Nicht benutzt |
| 30 | 7,5 A | IG HAC |
| 31 | — | Nicht benutzt |
| 32 | 7,5 A | ACC |
| 33 | — | Nicht benutzt |
Motorraum
Belegung der Sicherungen im Motorraum (2005)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Abblendlicht linker Scheinwerfer |
| 2 | (30A) | (Heck-Entfrosterspule) |
| 3 | 10 A | Linker Scheinwerfer Fernlicht |
| 4 | 15 A | Kleines Licht |
| 5 | 10 A | Rechter Scheinwerfer Fernlicht |
| 6 | 10 A | Abblendlicht rechts Scheinwerfer |
| 7 | 7,5 A | Sichern |
| 8 | 15 A | FI-Steuergerät |
| 9 | 20 A | Kondensatorlüfter |
| 10 | — | Nicht benutzt |
| 11 | 20 A | Lüfter |
| 11 | 30 A | Kühlgebläse (6-Zylinder-Modelle) |
| 12 | 7,5 A | MG. Kupplung |
| 13 | 20 A | Horn, Stopp |
| 14 | 40 A | Heckentfroster |
| fünfzehn | 40 A | Backup, ACC |
| 16 | 15 A | Gefahr |
| 17 | 30 A | ABS-Motor |
| 17 | 30 A | TCS-Motor (6-Zylinder-Modelle) |
| 18 | 20 A | ABS F/S |
| 18 | 40 A | TCS (6-Zylinder-Modelle) |
| 19 | 40 A | Möglichkeit |
| 20 | (40A) | Möglichkeit |
| 21 | 40 A | Heizungsmotor |
| 22 | 100 A | Batterie |
| 22 | — | Nicht benutzt |
| 23 | 50 A | +BIG1 Haupt |
| 23 | 50 A | Fensterheber Haupt |
2006
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2006)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | (15 A) | Drive by Wire |
| 2 | 15 A | Zündspule |
| 3 | (10 A) | Tageslicht |
| 4 | 15 A | Laf-Heizung |
| 5 | 10 A | Radio |
| 6 | 7,5 A | Innenbeleuchtung |
| 7 | 10 A | Rückfahrscheinwerfer |
| 8 | 20 A | Türschloss |
| 9 | 15 A | Zubehörsteckdosen an der Vorderseite |
| 10 | 7,5 A | IG OPDS |
| 11 | 30 A | IG Wischer |
| 12 | — | Nicht benutzt |
| 13 | (20 A) | Elektrische Sitzlehne des Beifahrers (US EX, EX L, LX-V6 und EX-V6; Canadian EX-L, SE-V6 und EX-V6) |
| 14 | (20 A) | Elektrisch verstellbarer Fahrersitz (US EX, EX L, LX-V6 und EX-V6; Canadian EX-L, SE-V6 und EX-V6) |
| fünfzehn | (20 A) | Sitzheizung (US EX, EX L, LX-V6 und EX-V6; Canadian EX-L, SE-V6 und EX-V6) |
| 16 | (20 A) | Elektrische Sitzlehne des Fahrers (US EX, EX L, LX-V6 und EX-V6; Canadian EX-L, SE-V6 und EX-V6) |
| 17 | (20 A) | Elektrisch verstellbarer Beifahrersitz (US EX, EX L, LX-V6 und EX-V6; Canadian EX-L, SE-V6 und EX-V6) |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG-Kraftstoffpumpe |
| 20 | 7,5 A | IG-Waschmaschine |
| 21 | 7,5 A | IG-Meter |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (PGM-FI-ECU) |
| 24 | 20 A | Fensterheber hinten links |
| 25 | 20 A | Fensterheber hinten rechts |
| 26 | 20 A | Fensterheber vorne rechts Right |
| 27 | 20 A | Fensterheber des Fahrers |
| 28 | (20 A) | Schiebedach (US EX, EX-L, LX-V6 und EX-V6; kanadische SE, EX-L, SE-V6 und EX-V6) |
| 29 | — | Nicht benutzt |
| 30 | 7,5 A | IG HAC |
| 31 | — | Nicht benutzt |
| 32 | 7,5 A | ACC |
| 33 | 7,5 A | HAC OP |
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2006)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Linker Scheinwerfer niedrig |
| 2 | (30A) | (Heck-Entfrosterspule) (US EX, EX-L LX-V6 und EX-V6; Canadian SE, EX-L, SE-V6 und EX-V6) |
| 3 | 10 A | Linker Scheinwerfer Hallo |
| 4 | 15 A | Kleines Licht |
| 5 | 10 A | Rechter Scheinwerfer Hallo |
| 6 | 10 A | Rechter Scheinwerfer niedrig |
| 7 | 7,5 A | Sichern |
| 8 | 15 A | FI-Steuergerät |
| 9 | 20 A | Kondensatorlüfter |
| 10 | — | Nicht benutzt |
| 11 | 20 A | Lüfter (US VP, LX, SE, EX und EX-L; kanadische DX-G, SE und EX-L) |
| 11 | 30 A | Lüfter (US LX-V6 und EX-V6; kanadische SE-V6 und EX-V6) |
| 12 | 7,5 A | MG. Kupplung |
| 13 | 20 A | Horn, Stopp |
| 14 | 40 A | Heckentfroster |
| fünfzehn | 40 A | Backup, ACC |
| 16 | 15 A | Gefahr |
| 17 | 30 A | ABS-Motor (US VP, LX, SE, EX und EX-L; kanadischer DX-G, SE und EX-L) |
| 17 | 30 A | VSA-Motor (US LX-V6 und EX-V6; kanadischer SE-V6 und EX-V6) |
| 18 | 20 A | ABS F/S (US VP, LX, SE, EX und EX-L; kanadische DX-G, SE und EX-L) |
| 18 | 40 A | VSA-Motor (US LX-V6 und EX-V6; kanadischer SE-V6 und EX-V6) |
| 19 | 40 A | Fahrersitz elektrisch |
| 20 | 40 A | Elektrischer Beifahrersitz (außer Canadian DX-G) |
| 21 | 40 A | Heizungsmotor |
| 22 | 100 A | Batterie |
| 22 | — | Nicht benutzt |
| 23 | 50 A | + B IG1 Haupt |
| 23 | 50 A | Fensterheber Haupt |
2007
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2007)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | (15 A) | Drive by Wire |
| 2 | 15 A | Zündspule |
| 3 | (10 A) | Tageslicht |
| 4 | 15 A | Laf-Heizung |
| 5 | 10 A | Radio |
| 6 | 7,5 A | Innenbeleuchtung |
| 7 | 10 A | Rückfahrscheinwerfer |
| 8 | (20 A) | Türschloss |
| 9 | 15 A | Zubehörsteckdosen an der Vorderseite |
| 10 | 7,5 A | OPDS |
| 11 | 30 A | Wischer |
| 12 | — | Nicht benutzt |
| 13 | (20 A) | Elektrische Sitzlehne des Beifahrers (US-Modelle EX, EX-L und V6; kanadische SE-, EX-L- und V6-Modelle) |
| 14 | (20 A) | Elektrisch verstellbarer Fahrersitz (US EX-, EX-L- und V6-Modelle; kanadische SE-, EX-L- und V6-Modelle) |
| fünfzehn | (20 A) | Sitzheizung (US EX-, EX-L- und V6-Modelle; kanadische SE-, EX-L- und V6-Modelle) |
| 16 | (20 A) | Elektrische Sitzlehne des Fahrers (US EX-, EX-L- und V6-Modelle; kanadische SE-, EX-L- und V6-Modelle) |
| 17 | (20 A) | Elektrisch verstellbarer Beifahrersitz (US EX-, EX-L- und V6-Modelle; kanadische SE-, EX-L- und V6-Modelle) |
| 18 | 15 A | ACG |
| 19 | 15 A | Benzinpumpe |
| 20 | 7,5 A | Waschmaschine |
| 21 | 7,5 A | Meter |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP |
| 24 | (20 A) | Fensterheber hinten links |
| 25 | (20 A) | Fensterheber hinten rechts |
| 26 | 20 A | Fensterheber des Beifahrers |
| 27 | 20 A | Fensterheber des Fahrers |
| 28 | (20 A) | Monddach (US EX-, EX-L- und V6-Modelle; kanadische SE-, EX-L- und V6-Modelle) |
| 29 | — | Nicht benutzt |
| 30 | 7,5 A | IGA/C |
| 31 | — | Nicht benutzt |
| 32 | 7,5 A | ACC |
| 33 | — | Nicht benutzt |
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2007)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Linker Scheinwerfer niedrig |
| 2 | (30A) | (Heck-Entfrosterspule) (US EX-, EX-L- und V6-Modelle, kanadische SE-, EX-L- und V6-Modelle) |
| 3 | 10 A | Linker Scheinwerfer Hallo |
| 4 | 15 A | Kleines Licht |
| 5 | 10 A | Rechter Scheinwerfer Hallo |
| 6 | 10 A | Rechter Scheinwerfer niedrig |
| 7 | 7,5 A | Sichern |
| 8 | 15 A | FI-Steuergerät |
| 9 | 20 A | Kondensatorlüfter |
| 10 | — | Nicht benutzt |
| 11 | 20 A | Kühlgebläse (4-Zylinder-Modelle) |
| 11 | 30 A | Kühlgebläse (V6-Modelle) |
| 12 | 7,5 A | MG. Kupplung |
| 13 | 20 A | Horn, Stopp |
| 14 | 40 A | Heckentfroster |
| fünfzehn | 40 A | Backup, ACC |
| 16 | 15 A | Gefahr |
| 17 | 30 A | ABS-Motor (4-Zylinder-Modelle) |
| 17 | 30 A | VS A-Motor (V6-Modelle) |
| 18 | 20 A | ABS F/S (4-Zylinder-Modelle) |
| 18 | 40 A | VSA (V6-Modelle) |
| 19 | 40 A | Fahrersitz elektrisch |
| 20 | 40 A | Elektrischer Beifahrersitz (US EX-, EX-L- und V6-Modelle, kanadische SE-, EX-L- und V6-Modelle) |
| 21 | 40 A | Heizungsmotor |
| 22 | 100 A | Batterie |
| 22 | — | Nicht benutzt |
| 23 | 50 A | + B IG1 Haupt |
| 23 | 50 A | Fensterheber Haupt |
