In diesem Artikel haben wir die achte Generation Honda Accord, produziert von 2008 bis 2012 Hier betrachten Sie Sicherungskasten Diagramme von finden Honda Accord 2008, 2009, 2010, 2011 und 2012 , Informationen über die Lage der Sicherungsplatten innerhalb der Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) kennen.
Sicherungsanordnung Honda Accord 2008-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda Accord sind die Sicherung Nr. 23 ( Steckdose für Zubehör vorne) im Sicherungskasten Instrumententafel auf der Fahrerseite und Sicherung Nr. 12 (Steckdose für Zubehör hinten) im Sicherungskasten Instrumententafel an der Beifahrerseite.
Passagierabteil

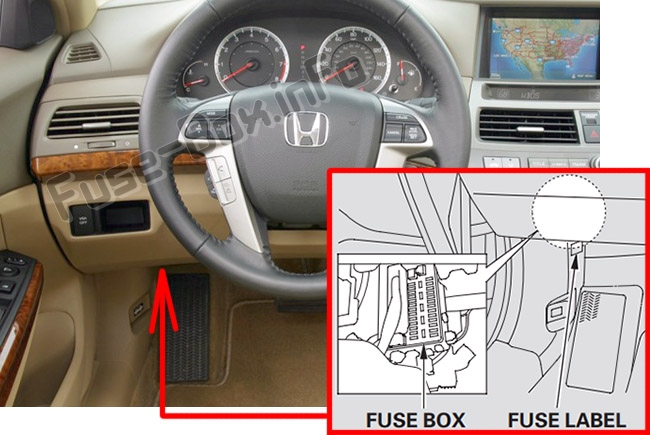

Der innere Sicherungskasten der Fahrerseite befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Das Sicherungsetikett ist an der Seitenwand angebracht

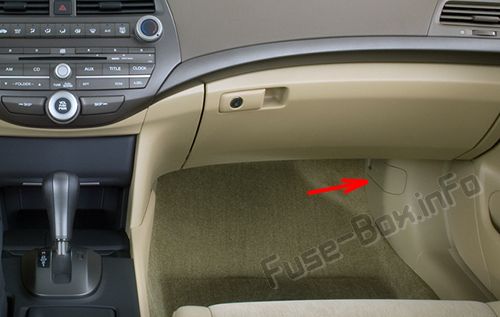

Der innere Sicherungskasten der Beifahrerseite befindet sich auf der unteren Beifahrerseite.
Um den Deckel zu entfernen, stecken Sie Ihren Finger in die Kerbe am Deckel und ziehen Sie ihn leicht nach oben, dann ziehen Sie ihn zu sich und nehmen ihn aus seinen Scharnieren
Motorraum
Der Sicherungskasten unter der Motorhaube befindet sich auf der Fahrerseite.
Fahrgastraum Fahrerseite
ad vertisements
Belegung der Sicherungen im Fahrgastraum (Fahrerseite)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | 7,5 A | Sitzspeicher (falls vorhanden) |
| 3 | 15 A | Waschmaschine |
| 4 | 7,5 A | Wischer |
| 5 | 7,5 A | Meter |
| 6 | 7,5 A | ABS/VSA |
| 7 | 15 A | ACG |
| 8 | 7,5 A | STS (falls vorhanden) |
| 9 | 20 A | Benzinpumpe |
| 10 | 10 A | VB SOL (falls vorhanden) |
| 11 | 10 A | SRS |
| 12 | 7,5 A | ODS (Insassenerkennungssystem) |
| 13 | — | Nicht benutzt |
| 14 | 10 A | ACM (falls vorhanden) |
| fünfzehn | 7,5 A | Tagfahrlicht |
| 16 | 7,5 A | Klimaanlage |
| 17 | 7,5 A | Zubehör, Schlüssel, Schloss |
| 18 | 7,5 A | Zubehörteil |
| 19 | 20 A | elektrisch verstellbarer Fahrersitz (falls vorhanden) |
| 20 | 20 A | Monddach (falls vorhanden) |
| 21 | 20 A | elektrisch verstellbarer Fahrersitz (falls vorhanden) |
| 22 | 20 A | Fensterheber hinten links |
| 23 | 15 A | Steckdose für Zubehör an der Vorderseite |
| 24 | 20 A | Fensterheber des Fahrers |
| 25 | 10 A | Türschloss Fahrerseite |
| 26 | 10 A | Linker Nebelscheinwerfer (falls vorhanden) |
| 27 | 10 A | Kleine Lichter auf der linken Seite (Außen) |
| 28 | 10 A | Linker Scheinwerfer Fernlicht |
| 29 | 7,5 A | TPMS |
| 30 | 10 A | Abblendlicht linker Scheinwerfer |
| 31 | — | Nicht benutzt |
Fahrgastraum Beifahrerseite
ad vertisements

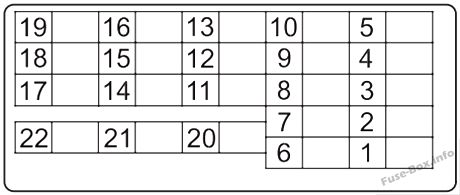

Belegung der Sicherungen im Fahrgastraum (Beifahrerseite)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Rechter Scheinwerfer Fernlicht |
| 2 | 10 A | Kleine Lichter auf der rechten Seite (Außen) |
| 3 | 10 A | Rechter Nebelscheinwerfer (falls vorhanden) |
| 4 | 10 A | Abblendlicht rechts Scheinwerfer |
| 5 | — | Nicht benutzt |
| 6 | 7,5 A | Innenbeleuchtung |
| 7 | — | Nicht benutzt |
| 8 | 20 A | Elektrischer verstellbarer Beifahrersitz (falls vorhanden) |
| 9 | 20 A | Elektrisch verstellbarer Beifahrersitz (falls vorhanden) |
| 10 | 10 A | Türschloss rechts |
| 11 | 20 A | Fensterheber hinten rechts |
| 12 | 15 A | Steckdose für Zubehör hinten |
| 13 | 20 A | Elektrischer Fensterheber Beifahrer |
| 14 | — | Nicht benutzt |
| fünfzehn | 20 A | Premium-AMP (falls vorhanden) |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 10 A | Lordosenstütze (falls vorhanden) |
| 19 | 15 A | Sitzheizung (falls vorhanden) |
| 20 | — | Nicht benutzt |
| 21 | — | Nicht benutzt |
| 22 | — | Nicht benutzt |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1-1 | 100 A | Batterie (4-Zylinder-Modelle) |
| 1-1 | 120 A | Batterie (V6-Modelle) |
| 1-2 | 40 A | Sicherungskasten Beifahrerseite |
| 2-1 | — | Nicht benutzt |
| 2-2 | 40 A | ABS/VSA |
| 2-3 | 30 A | ABS/VSA-Motor |
| 2-4 | (40A) | Sicherungskasten Beifahrerseite |
| 2-5 | — | Nicht benutzt |
| 2-6 | — | Nicht benutzt |
| 3-1 | — | Nicht verwendet (4-Zylinder-Modelle) |
| 3-1 | 30 A | Nebenlüftermotor (V6-Modelle) |
| 3-2 | 30 A | Scheibenwischermotor |
| 3-3 | 30 A | Hauptlüftermotor |
| 3-4 | 30 A | Hauptscheinwerfer Fahrerseite |
| 3-5 | (60A) | Sicherungskasten Fahrerseite |
| 3-6 | 30 A | Hauptscheinwerfer Beifahrerseite |
| 3-7 | (40A) | Sicherungskasten Fahrerseite |
| 3-8 | 50 A | IG Haupt |
| 4 | 40 A | Heckentfroster |
| 5 | 20 A | Unterlüftermotor (4-Zylinder-Modelle) |
| 5 | — | Nicht verwendet (V6-Modelle) |
| 6 | — | Nicht benutzt |
| 7 | — | Nicht benutzt |
| 8 | 40 A | Heizungsmotor |
| 9 | 15 A | Gefahr |
| 10 | 20 A | Horn, Stopp |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | 15 A | IG-Spule |
| 14 | 15 A | FI Sub |
| fünfzehn | 10 A | Sichern |
| 16 | 7,5 A | Innenbeleuchtung |
| 17 | 15 A | FI-Haupt |
| 18 | 15 A | DBW |
| 19 | — | Nicht verwendet (4-Zylinder-Modelle) |
| 19 | 7,5 A | Backup, FI-ECU (V6-Modelle) |
| 20 | 7,5 A | MG Kupplung |
| 21 | 7,5 A | Lüfterrelais |
