Hier finden Sie die Sicherungskasten-Belegung für den Honda Civic der Baujahre 1996 bis 2000. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda Civic 1996-2000
Die Sicherung des Zigarettenanzünders (Steckdose) ist die Sicherung Nr. 27 im Sicherungskasten der Instrumententafel.

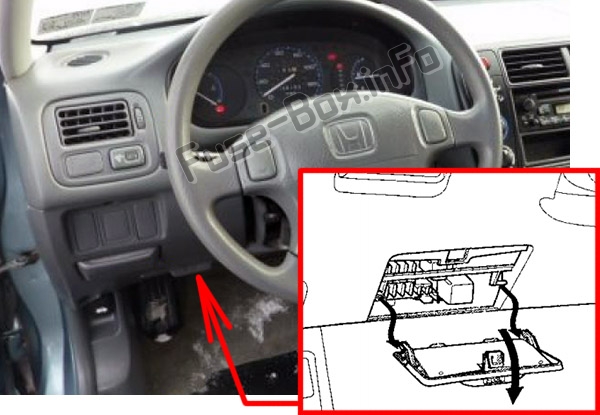

Lage des Sicherungskastens
Der innere Sicherungskasten befindet sich unter der Lenksäule hinter der Abdeckung.

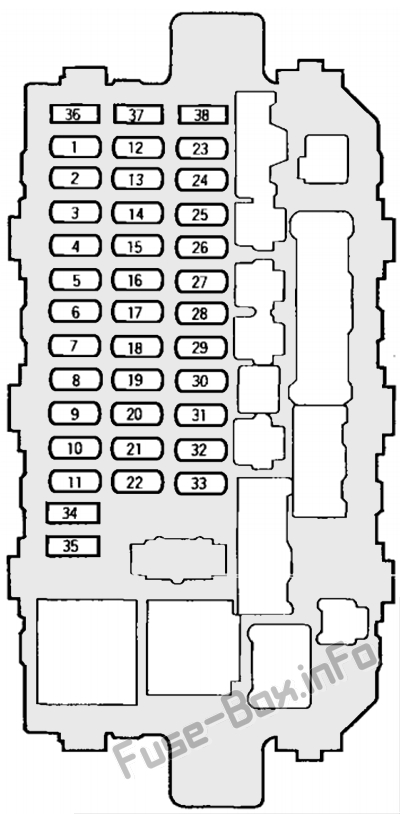

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | – / 10 A | Limousine, Coupe: Nicht gebraucht Schrägheck: Heckscheibenwischer und -waschanlage |
| 4 | 10 A | Rechter Scheinwerfer Fernlicht |
| 5 | 10 A | Linker Scheinwerfer Fernlicht |
| 6 | — | Nicht benutzt |
| 7 | 20 A | Limousine, Coupe: Fensterheber hinten links, Schrägheck: Nicht verwendet |
| 8 | 20 A | Limousine, Coupe: Fensterheber hinten rechts, Schrägheck: Nicht verwendet |
| 9 | 15 A | Zündspule |
| 10 | 20 A | Limousine, Coupe: Fensterheber vorne rechts, Schrägheck: Nicht verwendet |
| 11 | 20 A | Limousine, Coupe: Fensterheber vorne links, Schrägheck: Nicht verwendet |
| 12 | 7,5 A | Blinker |
| 13 | 15 A | Kraftstoffpumpe (SRS-Einheit) |
| 14 | 7,5 A | Limousine, Coupe: Tempomat, Keyless Schrägheck: Nicht verwendet Not |
| fünfzehn | 7,5 A | Lichtmaschine, SP-Sensor |
| 16 | 7,5 A | Heckentfrosterrelais |
| 17 | 7,5 A | Heizung, Klimarelais |
| 18 | 7,5 A | Tagfahrlichtrelais (kanadische Modelle) |
| 19 | 7,5 A | Rückfahrscheinwerfer |
| 20 | 10 A | Tagfahrlicht (kanadische Modelle) |
| 21 | 10 A | Abblendlicht rechts Scheinwerfer |
| 22 | 10 A | Abblendlicht linker Scheinwerfer |
| 23 | 10 A | SRS |
| 24 | 7,5 A | Limousine, Coupe: Fensterheberrelais, Schiebedachrelais Fließheck: Nicht verwendet |
| 25 | 7,5 A | Meter |
| 26 | 20 A | Frontwischer, Frontwaschanlage |
| 27 | 10 A | Zubehörsteckdose |
| 28 | 10 A | Radio, Uhr |
| 29 | — | Nicht benutzt |
| 30 | 7,5 A | Instrumentenbeleuchtung |
| 31 | 7,5 A | Startsignal |
| 32 | 7,5 A | Kennzeichenbeleuchtung, Rücklicht |
| 33 | 7,5 A | Verriegelungseinheit |
| 34 | 20 A | Ersatzsicherung |
| 35 | 30A / 7,5A | Ersatzsicherung |
| 36 | — / 7,5 A | Nicht verwendet / Ersatzsicherung |
| 37 | 10 A | Ersatzsicherung |
| 38 | 15 A | Ersatzsicherung |

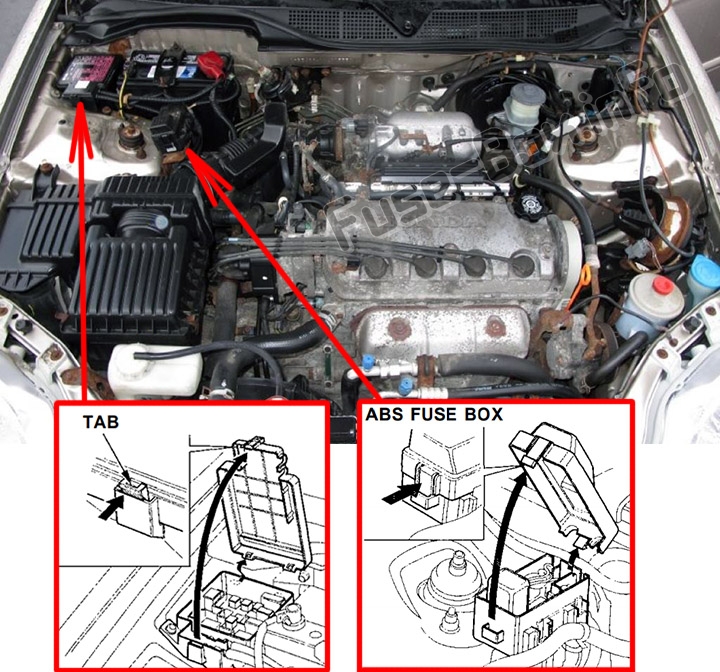

Lage des Sicherungskastens
ad vertisements

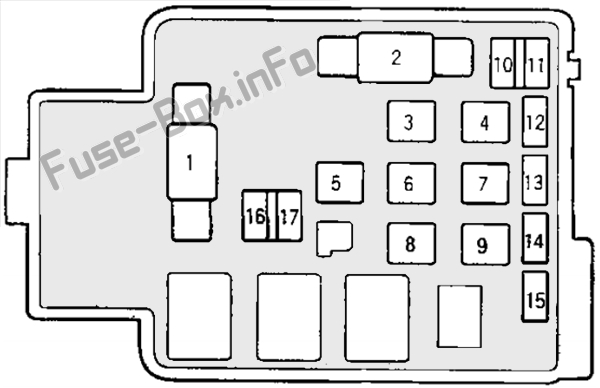

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum (1996-1997)
| № | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 80 A | Batterie |
| 2 | 40 A | Zündung I |
| 3 | 30 A | US-Modell: Kleines Licht, Bremslicht |
| 3 | — | Kanadisches Modell: Nicht verwendet |
| 4 | 30 A | US-Modell: Fensterheber, Schiebedach Moon |
| 4 | 40 A | Kanadisches Modell: Elektrisches Fenster |
| 5 | 30 A | Scheinwerfer |
| 6 | 30 A | US-Modell: Zündung 2 |
| 6 | — | Kanadisches Modell: Nicht verwendet |
| 7 | 30 A | Heckentfroster |
| 8 | 30 A | US-Modell: Option |
| 8 | 40 A | Kanadisches Modell: Option |
| 9 | 30 A | US-Modell: Heizungsmotor |
| 9 | 40 A | Kanadisches Modell: Heizungsmotor |
| 10 | 7,5 A | Innenbeleuchtung |
| 11 | 10 A | US-Modell: FI E/M (ECM/PCM) |
| 11 | 15 A | Kanadisches Modell: FI E/M (ECM/PCM) |
| 12 | 7,5 A | Sichern |
| 13 | 20 A | Türschlosseinheit |
| 14 | 20 A | A/C Kompressor Magnetkupplung |
| fünfzehn | 15 A | US-Modell: Lüfter |
| fünfzehn | 20 A | Kanadisches Modell: Lüfter |
| 16 | 7,5 A | US-Modell: Horn |
| 16 | 15 A | Kanadisches Modell: Horn, Bremslicht |
| 17 | 10 A | Gefahr |
ad vertisements
Belegung der Sicherungen im Motorraum (1998-2000)
| № | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 80 A | Batterie |
| 2 | 40 A | Zündung 1 |
| 3 | — | Nicht benutzt |
| 4 | 40 A | Elektrischer Fensterheber |
| 5 | 30 A | Scheinwerfer, kleines Licht |
| 6 | — | Nicht benutzt |
| 7 | 30 A | Heckentfroster |
| 8 | 40 A | Möglichkeit |
| 9 | 40 A | Heizungsmotor |
| 10 | 7,5 A | Innenbeleuchtung |
| 11 | 15 A | FI E/M (ECM/PCM) |
| 12 | 7,5 A | Backup, Radio |
| 13 | 20 A | Türschlosseinheit, Schiebedach |
| 14 | 20 A | Magnetkupplung (A/C), Kondensatorlüfter (A/C) |
| fünfzehn | 20 A | Lüfter |
| 16 | 15 A | Horn, Slop Light |
| 17 | 10 A | Gefahr |

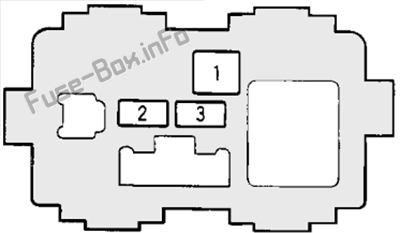

ABS Sicherungskasten
| № | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 40 A | ABS-Pumpenmotor |
| 2 | 20 A | ABS +B |
| 3 | 7,5 A | Motorcheck |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Civic?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
