Hier finden Sie die Sicherungskasten-Belegung für den Honda Civic Hybrid der Baujahre 2006 bis 2011. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda Civic Hybrid 2006-2011
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda Civic Hybrid sind die Sicherungen #28 (ACC-Buchse hinten) und #29 (ACC-Buchse) im Sicherungskasten der Instrumententafel.
Passagierabteil
Der innere Sicherungskasten befindet sich unter der Lenksäule.
Motorraum

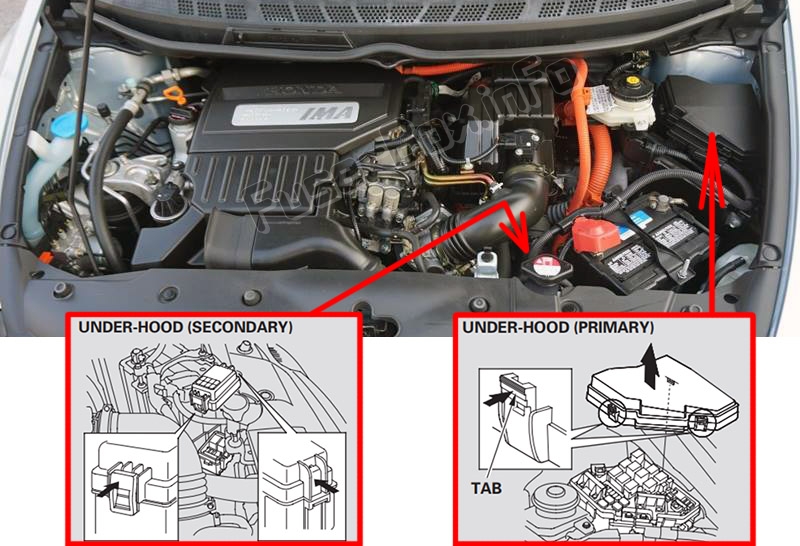

Die primären und sekundären Sicherungskästen im Motorraum befinden sich im Motorraum auf der Fahrerseite.
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 7,5 A | Elektrischer Fensterheber |
| 2 | 15 A | Benzinpumpe |
| 3 | 10 A | IG1ACG |
| 4 | 7,5 A | ABS (ABS/VSA)-Einheit |
| 5 | 15 A | Sitzheizung (optional) |
| 6 | — | Nicht benutzt |
| 7 | 7,5 A | TPMS (optional) |
| 8 | — | Nicht benutzt |
| 9 | 7,5 A | ODS |
| 10 | 7,5 A | METER |
| 11 | 10 A | SRS |
| 12 | 10 A | Rechter Scheinwerfer Fernlicht |
| 13 | 10 A | Linker Scheinwerfer Fernlicht |
| 14 | 7,5 A | Klein (Innenraum) |
| fünfzehn | 7,5 A | Klein (Außen) |
| 16 | 10 A | Abblendlicht rechts Scheinwerfer |
| 17 | 10 A | Abblendlicht linker Scheinwerfer |
| 18 | 20 A | Scheinwerfer High Main |
| 19 | 15 A | Klein (Haupt) |
| 20 | — | Nicht benutzt |
| 21 | 20 A | Scheinwerfer Low Main |
| 22 | (7,5 A) | (HAC) |
| 23 | (7,5 A) | STS |
| 24 | — | Nicht benutzt |
| 25 | 20 A | Türschloss |
| 26 | 20 A | Fensterheber des Fahrers |
| 27 | — | Nicht benutzt |
| 28 | (15 A) | ACC-Buchse hinten |
| 29 | 15 A | ACC |
| 30 | 20 A | Fensterheber des Beifahrers |
| 31 | — | Nicht benutzt |
| 32 | 20 A | Fensterheber hinten rechts |
| 33 | 20 A | Fensterheber hinten links |
| 34 | — | Nicht benutzt |
| 35 | 7,5 A | ACC, Funk |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Tagfahrlicht |
| 38 | 30 A | Wischer |
Motorraum
ad vertisements

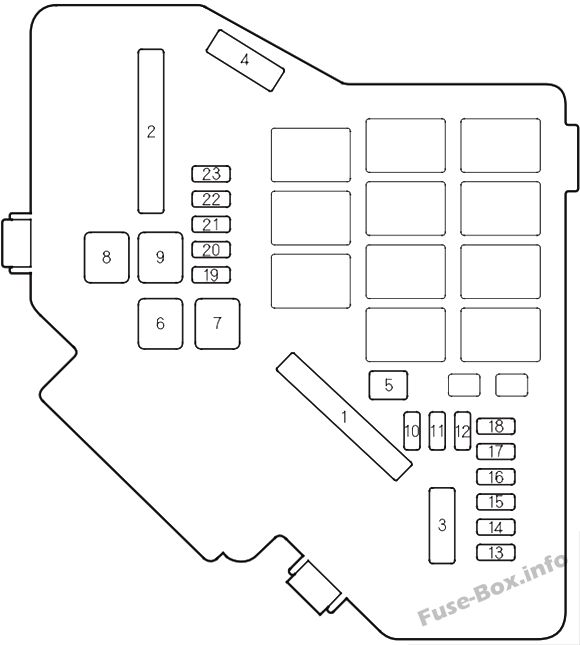

Belegung der Sicherungen im Motorraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 100 A | Hauptsicherung |
| 1 | 70 A | EPS |
| 2 | 60 A | Option Haupt |
| 2 | 50 A | Zündschalter Haupt |
| 3 | 30 A | ABS-Motor |
| 3 | 40 A | ABS F/S |
| 4 | 50 A | Scheinwerfer Haupt |
| 4 | 40 A | Fensterheber Haupt |
| 5 | 40 A | Booster-Motor |
| 6 | 20 A | Unterlüftermotor |
| 7 | 20 A | Hauptlüftermotor |
| 8 | 30 A | Heckscheibenheizung |
| 9 | 40 A | Gebläse |
| 10 | 10 A | Gefahr |
| 11 | 15 A | FI Sub |
| 12 | 15 A | Stopp und Horn |
| 13 | 15 A | IG-Spule (EX) |
| 14 | 15 A | IG-Spule (IN) |
| fünfzehn | 7,5 A | Öl Level |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 20 A | IG-Spule |
| 19 | 15 A | FI-Haupt |
| 20 | 7,5 A | MG Kupplung |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Innenbeleuchtung |
| 23 | 10 A | Sichern |
Sekundärer Sicherungskasten im Motorraum
Sekundärer Sicherungskasten im Motorraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | IMA2 |
| 2 | 7,5 A | IMA1 |
| 3 | 15 A | Booster-MS |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Civic Hybrid?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
