Hier finden Sie die Sicherungskasten-Belegung für den Honda Fit GD der Baujahre 2007 bis 2008. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda Fit 2007-2008
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Fit ist die Sicherung Nr. 27 im Sicherungskasten der Instrumententafel.
Passagierabteil

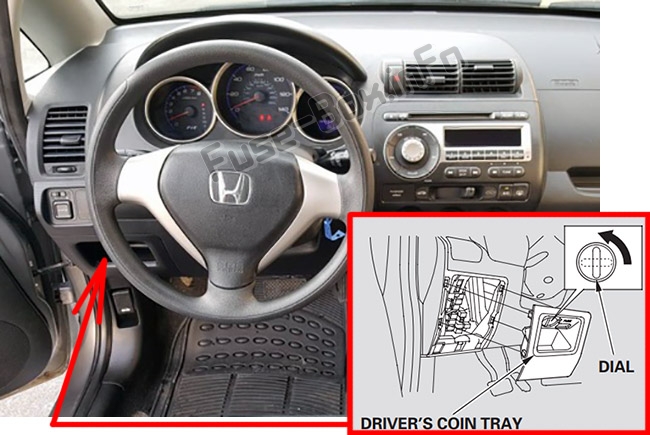

Der innere Sicherungskasten befindet sich hinter dem Münzfach des Fahrers.
Um darauf zuzugreifen, entfernen Sie das Fach, indem Sie das Wählrad gegen den Uhrzeigersinn drehen und dann zu sich hin ziehen. Um das Münzfach zu installieren, richten Sie die Laschen an der Unterseite aus, schwenken Sie das Fach nach oben, um die seitlichen Clips einzurasten, und drehen Sie dann den Drehknopf im Uhrzeigersinn.
Motorraum

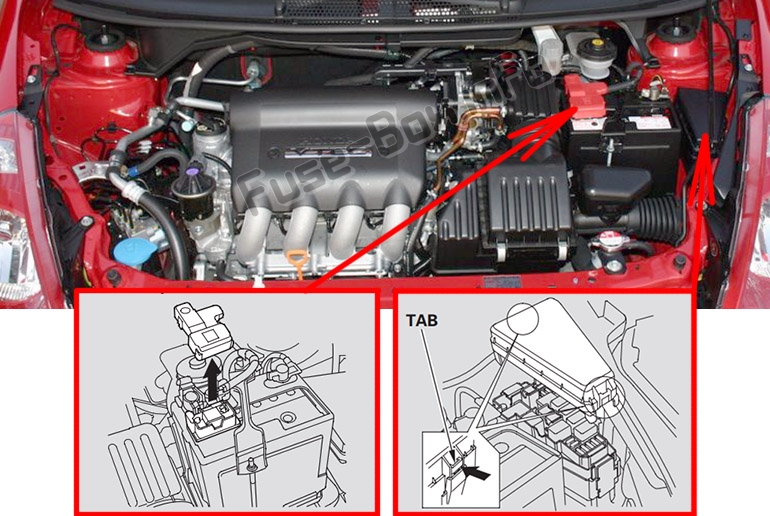

Der primäre Sicherungskasten unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite.
Der sekundäre Sicherungskasten befindet sich am Pluspol der Batterie.
Passagierabteil
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Reservebeleuchtung |
| 2 | — | Nicht benutzt |
| 3 | 10 A | METER |
| 4 | 10 A | Licht drehen |
| 5 | — | Nicht benutzt |
| 6 | 30 A | Scheibenwischer |
| 7 | 10 A | SRS |
| 8 | (7,5 A) | Tagfahrlicht (kanadische Modelle) |
| 9 | 20 A | Heckscheibenheizung |
| 10 | 7,5 A | HAC |
| 11 | 15 A | Benzinpumpe |
| 12 | 10 A | Heckscheibenwischer |
| 13 | 10 A | SRS |
| 14 | 15 A | IGP |
| fünfzehn | 20 A | Fensterheber hinten links |
| 16 | 20 A | Fensterheber hinten rechts |
| 17 | 20 A | Fensterheber vorne rechts Right |
| 18 | (7,5 A) | TPMS (falls vorhanden) |
| 18 | (10 A) | Tagfahrlicht (kanadische Modelle) |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | (20 A) | Nebelscheinwerfer (falls vorhanden) |
| 22 | 10 A | Kleines Licht |
| 23 | 10 A | LAF |
| 24 | — | Nicht benutzt |
| 25 | 7,5 A | Abs |
| 26 | 7,5 A | Radio |
| 27 | 15 A | ACC-Buchse |
| 28 | (20 A) | Elektrisches Türschloss (falls vorhanden) |
| 29 | 20 A | Fensterheber des Fahrers |
| 30 | — | Nicht benutzt |
| 31 | 7,5 A | LAF |
| 32 | 15 A | DBW |
| 33 | 15 A | Zündspule |
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 80 A | Batterie |
| 2 | 60 A | EPS |
| 3 | 50 A | Zündung |
| 4 | 30 A | Abs |
| 5 | 40 A | Gebläserelais |
| 6 | 40 A | Elektrischer Fensterheber |
| 7 | (30 A) | (HAC-Option) |
| 8 | 10 A | Sichern |
| 9 | 30 A | Kleines Licht |
| 10 | 30 A | Lüfter |
| 11 | 30 A | Kondensatorlüfter, MG-Kupplung (falls vorhanden) |
| 12 | 20 A | Rechter Scheinwerfer |
| 13 | 20 A | Linker Scheinwerfer |
| 14 | 10 A | Gefahr |
| fünfzehn | 30 A | ABS F/S |
| 16 | 15 A | Horn, Stopp |
| Sekundärer Sicherungskasten (auf der Batterie) | ||
| 80 A | Batterie |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Fit GD?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
