Hier finden Sie die Sicherungskasten-Belegung für den Honda Fit GE der Baujahre 2009 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda Fit 2009-2014
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Fit ist die Sicherung Nr. 13 im Sicherungskasten der Instrumententafel.
Passagierabteil

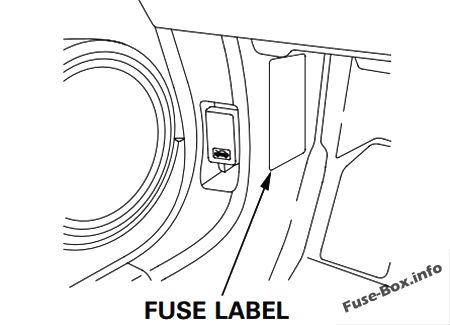

Der innere Sicherungskasten befindet sich hinter der Verkleidung.
Um darauf zuzugreifen, ziehen Sie den Sicherungsdeckel zu sich heran. Die Sicherungspositionen sind auf dem Etikett an der Seitenwand angegeben.
Motorraum

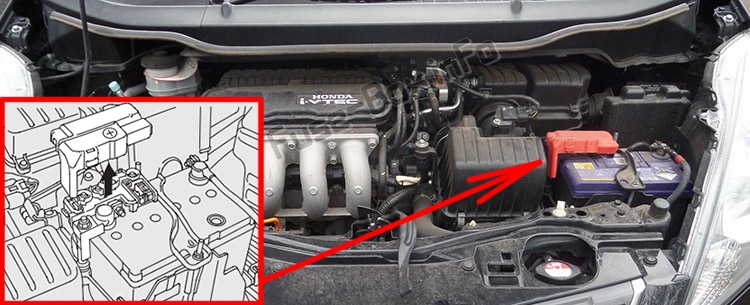

Der Sicherungskasten im Motorraum befindet sich am Pluspol der Batterie.
ad vertisements
Passagierabteil
ad vertisements

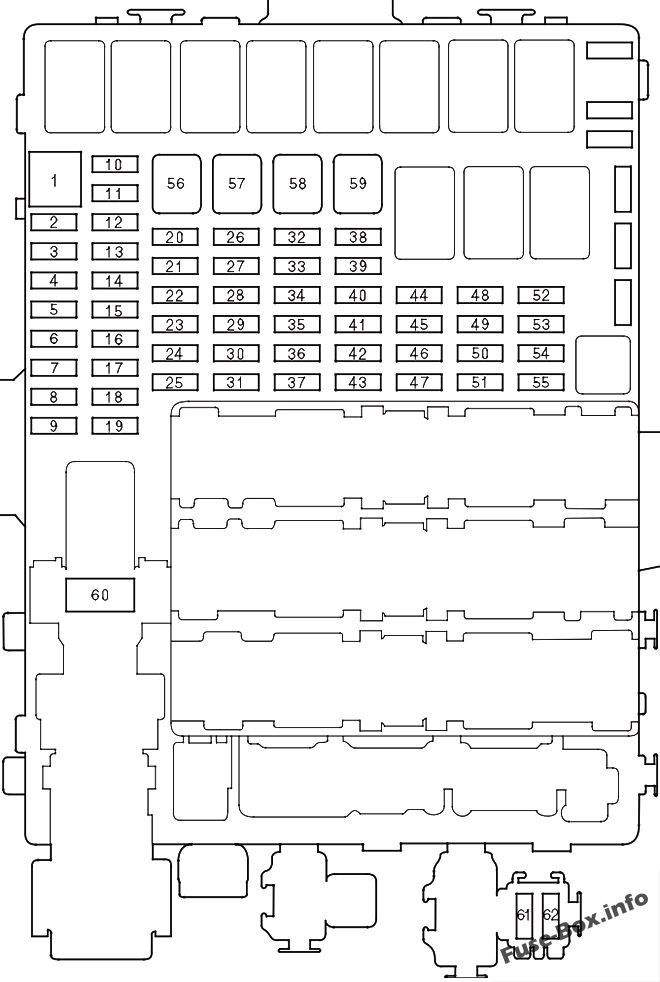

Belegung der Sicherungen im Fahrgastraum
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 10 A | Sichern |
| 2 | (7,5 A) | TPMS (falls vorhanden) |
| 3 | 20 A | Fensterheber des Fahrers |
| 4 | — | Nicht benutzt |
| 5 | 10 A | Reservebeleuchtung |
| 6 | 10 A | SRS |
| 7 | (10 A) | Getriebe SOL (falls vorhanden) |
| 8 | 7,5 A | SRS |
| 9 | (20 A) | Nebelscheinwerfer (falls vorhanden) |
| 10 | 7,5 A | Klimaanlage (falls vorhanden) |
| 11 | 7,5 A | ABS/VSA (falls vorhanden) |
| 12 | 10 A | ACG |
| 13 | 20 A | ACC-Buchse |
| 14 | 7,5 A | Tastensperre/Funk |
| fünfzehn | 7,5 A | Tagfahrlicht |
| 16 | 10 A | Heckscheibenwischer |
| 17 | 20 A | Elektrischer Fensterheber Beifahrer |
| 18 | 20 A | Fensterheber Beifahrerseite hinten |
| 19 | 20 A | Fensterheber hinten Fahrerseite |
| 20 | 15 A | Benzinpumpe |
| 21 | 15 A | Waschmaschine |
| 22 | 7,5 A | Meter |
| 23 | 10 A | Gefahr |
| 24 | 10 A | Stopp/Horn |
| 25 | — | Nicht benutzt |
| 26 | 10 A | LAF |
| 27 | (30 A) | Haupttürschloss (falls vorhanden) |
| 28 | 20 A | Scheinwerfer Haupt |
| 29 | 10 A | Kleines Licht |
| 30 | 30 A | Hauptlüftermotor |
| 31 | — | Nicht benutzt |
| 32 | 10 A | Abblendlicht rechts Scheinwerfer |
| 33 | 15 A | IG-Spule |
| 34 | 10 A | Abblendlicht linker Scheinwerfer |
| 35 | (15 A) | Türschloss (falls vorhanden) |
| 36 | (15 A) | Türschloss (falls vorhanden) |
| 37 | 30 A | ABS/VSA FSR (falls vorhanden) |
| 38 | (15 A) | Türschloss (falls vorhanden) |
| 39 | 15 A | IGP |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | — | Nicht benutzt |
| 43 | (7,5 A) | MG Kupplung |
| 44 | 7,5 A | STS |
| 45 | — | Nicht benutzt |
| 46 | — | Nicht benutzt |
| 47 | (30 A) | Unterlüftermotor |
| 48 | 10 A | Linker Scheinwerfer Fernlicht |
| 49 | (15 A) | Türschloss (falls vorhanden) |
| 50 | (15 A) | Türschloss (falls vorhanden) |
| 51 | 10 A | Rechter Scheinwerfer Fernlicht |
| 52 | 15 A | DBW |
| 53 | — | Nicht benutzt |
| 54 | 20 A | Heckscheibenheizung (falls vorhanden) |
| 55 | 10 A | Beheizter Spiegel (falls vorhanden) |
| 56 | 30 A | Frontscheibenwischer |
| 57 | 30 A | Gebläsemotor |
| 58 | 30 A | ABS/VSA-Motor (falls vorhanden) |
| 59 | 20 A 30 A | Heckscheibenheizung |
| 60 | 50A / 40A | IG Haupt/Option Haupt |
| 61 | 30 A | Radio |
| 62 | — | Nicht benutzt |
ad vertisements
Motorraum (an der Batterie)

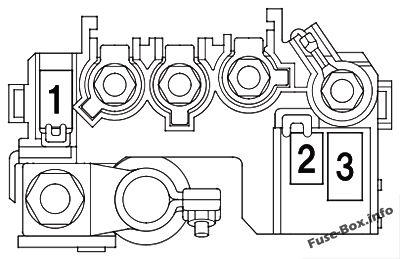

Zuordnung der Sicherungen im Motorraum (An der Batterie)
| Ampere. | Schaltkreise geschützt |
|---|---|
| 100 A | Batterie |
| 70 A | EPS |
| 20 A | Hupe/Gefahr |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Fit GE?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
