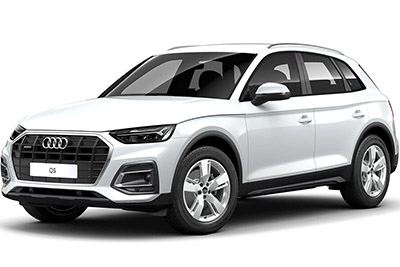

In diesem Artikel betrachten wir den überarbeiteten Audi Q5 (FY) der zweiten Generation, der von 2021 bis heute erhältlich ist. Hier finden Sie Schaltpläne der Sicherungskästen des Audi Q5 / SQ5 2021 und 2022 , erhalten Informationen zur Lage der Sicherungsfelder im Fahrzeuginnenraum und erfahren die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi Q5 2021, 2022
Lage des Sicherungskastens

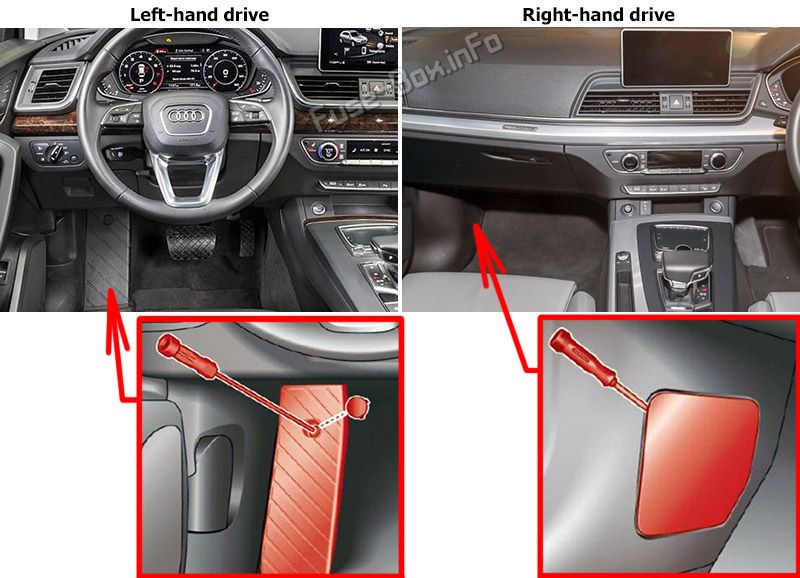

Fußraum Fahrer/Beifahrer
Die Sicherungen befinden sich im Fußraum unter der Fußstütze (Linkslenker-Fahrzeug) bzw. hinter der Abdeckung (Rechtslenker-Fahrzeug).

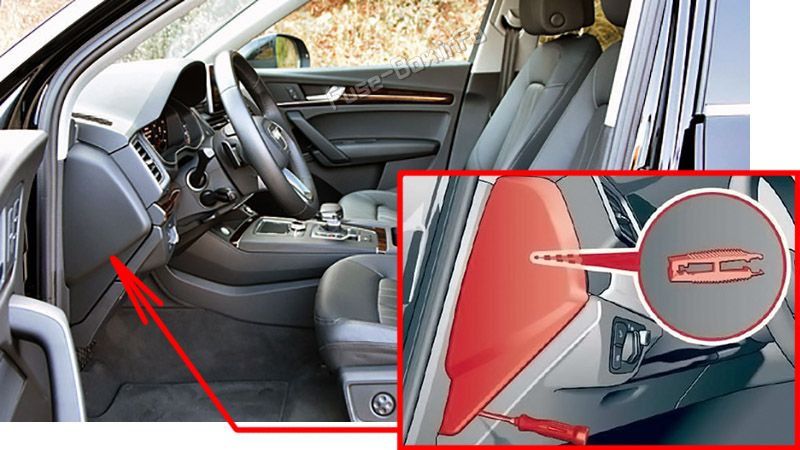

Fahrerseite des Cockpits
Zusätzliche Sicherungen befinden sich auf der Vorderseite des Cockpits (Fahrerseite).

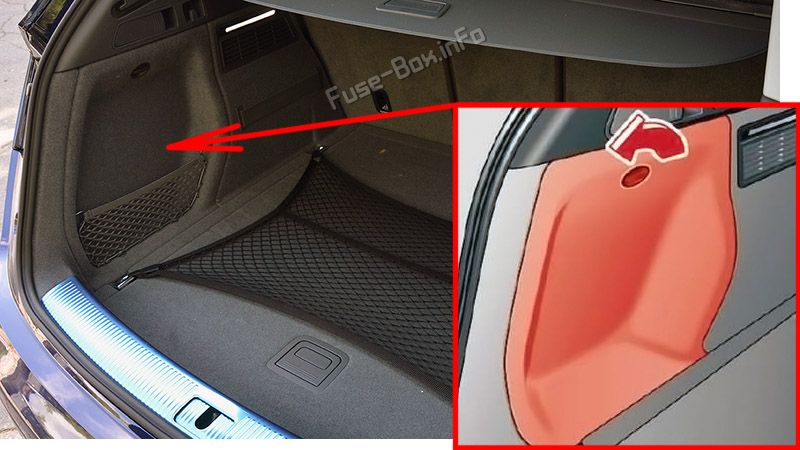

Gepäckraum
Die Sicherungen befinden sich unter der linken Abdeckung im Gepäckraum.
Sicherungskastendiagramme
Fußraum Fahrer/Beifahrer

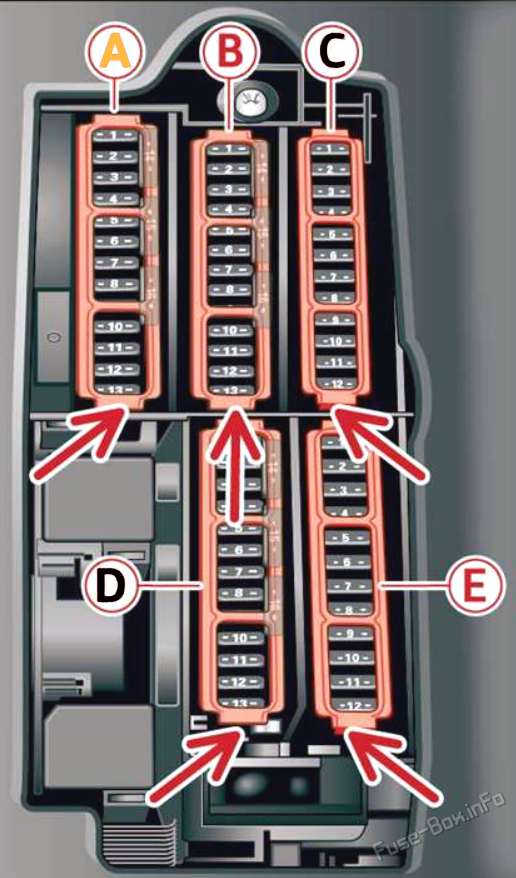

Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Belegung der Sicherungen im vorderen Fußraum
| № | Ausrüstung |
|---|---|
| A1 | Katalysatorheizung |
| A2 | Motorkomponenten |
| A3 | Abgasklappen, Einspritzdüsen, Kühlereinlass, Kurbelgehäuseheizung |
| A4 | Vakuumpumpe, Warmwasserpumpe, NOx-Sensor, Partikelsensor, Biodieselsensor, Abgasklappen |
| A5 | Bremslichtsensor |
| A6 | Motorventile, Nockenwellenverstellung |
| A7 | Beheizte Lambdasonden, Luftmassenmesser, Wasserpumpe |
| A8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Temperaturventil, Motorlager |
| A9 | Warmwasserpumpe, Motorrelais, 48-V-Antriebsstranggenerator, 48-V-Wasserpumpe |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | Kupplungspositionssensor, 48-V-Antriebsstranggenerator, Wasserpumpe, 12-V-Antriebsstranggenerator |
| A12 | Motorventile, Motorlager |
| A13 | Motorkühlung |
| A14 | Einspritzdüsen, Motorsteuergerät |
| A15 | Zündspulen, beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| B1 | Diebstahlwarnanlage |
| B2 | Steuermodul des Antriebssystems |
| B3 | Elektronik für den linken Vordersitz, Lordosenstütze, Massagesitz |
| B4 | Wählhebel Automatikgetriebe |
| B5 | Horn |
| B6 | Feststellbremse |
| B7 | Diagnoseschnittstelle |
| B8 | Steuergerät für Dachelektronik |
| B9 | Notrufmodul |
| B10 | Airbag-Steuermodul |
| B11 | Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| B12 | Diagnoseanschluss, Licht-/Regensensor |
| B13 | Klimatisierungssystem |
| B14 | Steuermodul Vordertür rechts |
| B15 | Klimakompressor |
| B16 | Druckspeicher der Bremsanlage |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama-Glasdach |
| C5 | Steuermodul Vordertür links |
| C6 | Steckdosen |
| C7 | Türsteuergerät hinten rechts, Fensterheber hinten rechts |
| C8 | Steuermodul für Allradantrieb |
| C9 | Scheinwerferelektronik rechts |
| C10 | Steuergerät Scheibenwaschanlage/Scheinwerferwaschanlage |
| C11 | Türsteuergerät hinten links, Fensterheber hinten links |
| C12 | Standheizung |
| D1 | Vordersitzelektronik, Sitzbelüftung, Rückspiegel, Bedienteil Fondklimaanlage, Frontscheibenheizung, Diagnoseanschluss |
| D2 | Diagnoseschnittstelle Bordnetzsteuergerät |
| D3 | Tongenerator |
| D4 | Kupplungspositionssensor |
| D5 | Motorstart, Notabschaltung |
| D6 | 2021: Diagnoseanschluss Verkehrsfunkantenne (TMC) 2022: Diagnoseanschluss |
| D7 | USB-Verbindung |
| D8 | Garagentor-Öffner |
| D9 | Audi adaptive cruise control, Abstandsregelung |
| D10 | Außensound, aktives Gaspedal |
| D11 | Vordere Kamera |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D14 | Getriebeölkühlung |
| D15 | Alarm- und Freisprechanlage |
| E1 | Zündspulen |
| E2 | Klimakompressor |
| E5 | Linker Scheinwerfer |
| E6 | Automatische Übertragung |
| E7 | Instrumententafel |
| E8 | Klimagebläse |
| E9 | Rechter Scheinwerfer |
| E10 | Dynamische Lenkung |
| E11 | Motorstart, Thermomanagement |
| E12 | Ölpumpe |
Anzeigen _

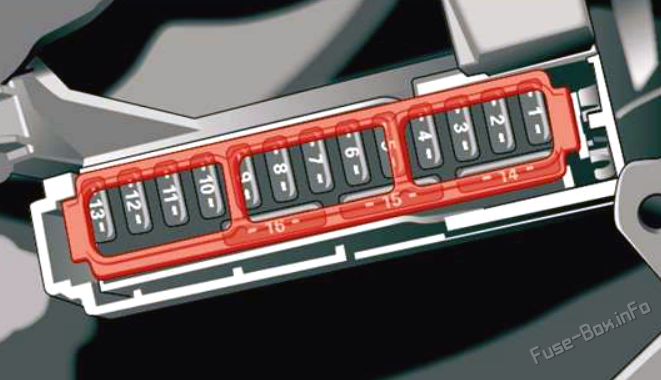

Fahrerseite des Cockpits
Belegung der Sicherungen auf der Fahrerseite des Cockpits
| № | Ausrüstung |
|---|---|
| 4 | Head-up-Display |
| 5 | Audi music interface, USB-Eingang |
| 6 | Bedienfeld der Klimaanlage vorn |
| 7 | Lenksäulensperre |
| 8 | Anzeige in der Mitte |
| 9 | Kombiinstrument |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter, Schaltmodul |
| 12 | Lenksäulenelektronik |
| 14 | Infotainment-System |
| fünfzehn | Lenksäulenverstellung |
| 16 | Lenksäulenelektronik, Lenkradheizung |

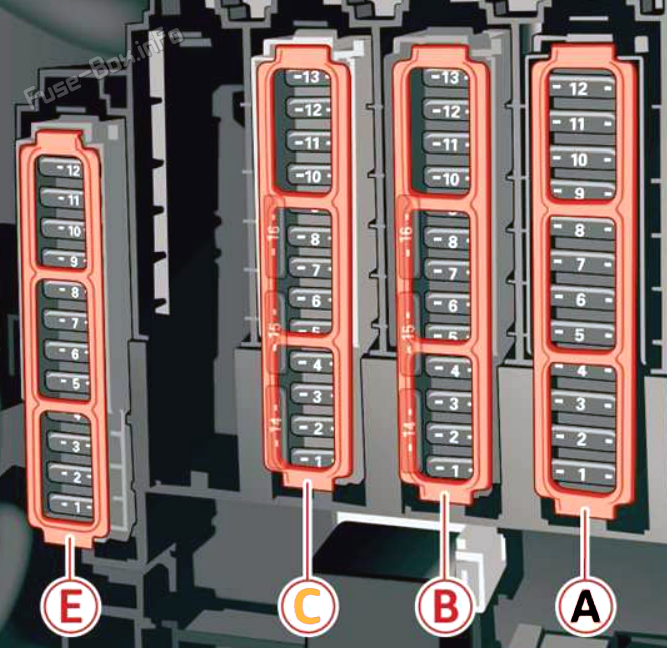

Gepäckraum
Belegung der Sicherungen im Kofferraum
| № | Ausrüstung |
|---|---|
| A1 | Thermomanagement, Kühlmittelpumpen |
| A2 | Scheibenentfroster |
| A3 | Scheibenentfroster |
| A5 | Luftfederung / Federungssteuerung |
| A6 | Automatische Übertragung |
| A7 | Heckscheibenheizung |
| A8 | Sitzheizung hinten |
| A9 | Linke Rückleuchten |
| A10 | 2021: Steuergerät Airbag 2022: Steuergerät Airbag Gurtstraffer Fahrerseite |
| A11 | Gepäckraumklappenschloss, Tankklappenschloss, Steuergerät für Komfortsystem |
| A12 | Kofferraumdeckel |
| Nein. | Ausrüstung |
| B2 | 2021: Hochvoltbatterie 2022: Hochvoltbatterie, Service-Trennschalter |
| B3 | Wasserpumpe der Hochvoltbatterie |
| B4 | Elektrisches Antriebssystem, Leistungselektronik |
| B6 | Elektrischer Kompressor |
| B8 | Klimakompressor |
| B9 | Temperaturkontrolle |
| B10 | Hochvoltbatterie |
| B11 | Hochspannungsladegerät |
| C1 | Außenantenne |
| C2 | Audi Telefonzelle |
| C3 | Sitzelektronik vorn rechts, Lordosenstütze, Massagesitz |
| C4 | Seitenhilfe |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Komfortzugangs- und Startberechtigungssteuermodul |
| C8 | Standheizung Tankmodul |
| C9 | Klimatisierter Getränkehalter |
| C10 | TV-Tuner, Datenaustausch und Telematik-Steuermodul |
| C11 | Zusatzbatterie-Steuermodul |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, periphere Kameras |
| C14 | Rechte Rückleuchten |
| C16 | 2021: Steuergerät Airbag 2022: Steuergerät Airbag Gurtstraffer Beifahrerseite |
| E3 | Abgasbehandlung |
| E5 | Anhängerkupplungsleuchte rechts |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplungsleuchte links |
| E9 | Anhängerkupplungssteckdose |
| E10 | Allradsteuergerät, Sportdifferenzial |
| E11 | Abgasbehandlung |
