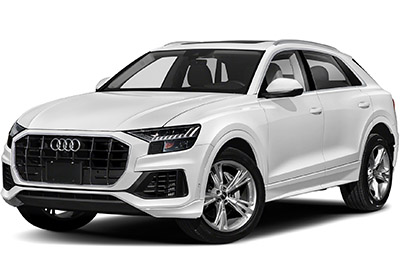

Der mittelgroße Luxus-Crossover Audi Q8 ist von 2018 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme des Audi Q8 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi Q8 (2019-2020…)
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke – auf der linken Vorderseite des Cockpits und im Fußraum des Fahrers.
Gepäckraum

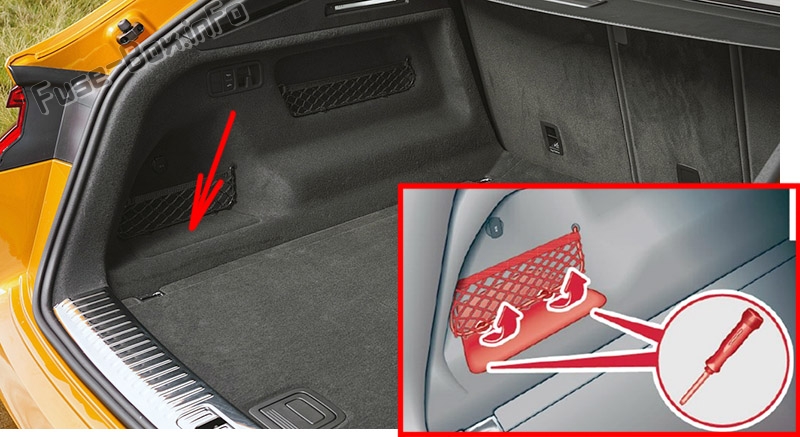

Es befindet sich unter der Abdeckung auf der linken Seite des Gepäckraums.
Sicherungskasten-Diagramme

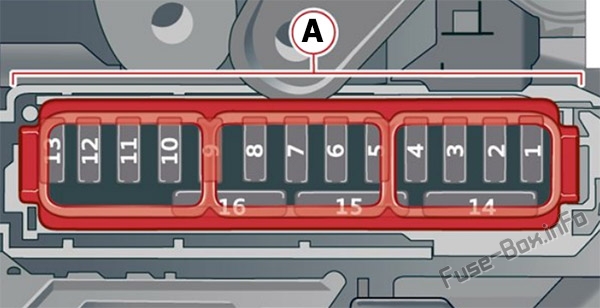

Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2019, 2020)
| № | Beschreibung |
|---|---|
| A2 | Audi Telefonzelle, Dachantenne |
| A3 | 2019: Klimatisierungssystem, Duftstoffsystem, Ionisator; 2020: Klimatisierungssystem, Duftstoffsystem, Partikelsensor |
| A4 | Head-up-Display |
| A5 | Audi Musikschnittstelle, USB-Buchsen |
| A7 | Lenksäulenschloss |
| A8 | Obere / untere Anzeige |
| A9 | Kombiinstrument |
| A10 | CD / DVD-Player |
| A11 | Lichtschalter, Schalttafeln |
| A12 | Lenksäulenelektronik |
| A13 | Lautstärkeregelung |
| A14 | Steuermodul des MMI-Infotainmentsystems |
| A15 | Lenksäulenverstellung |
| A16 | Lenkradheizung |
ad vertisements
Sicherungsblech für den Fußraum des Fahrers

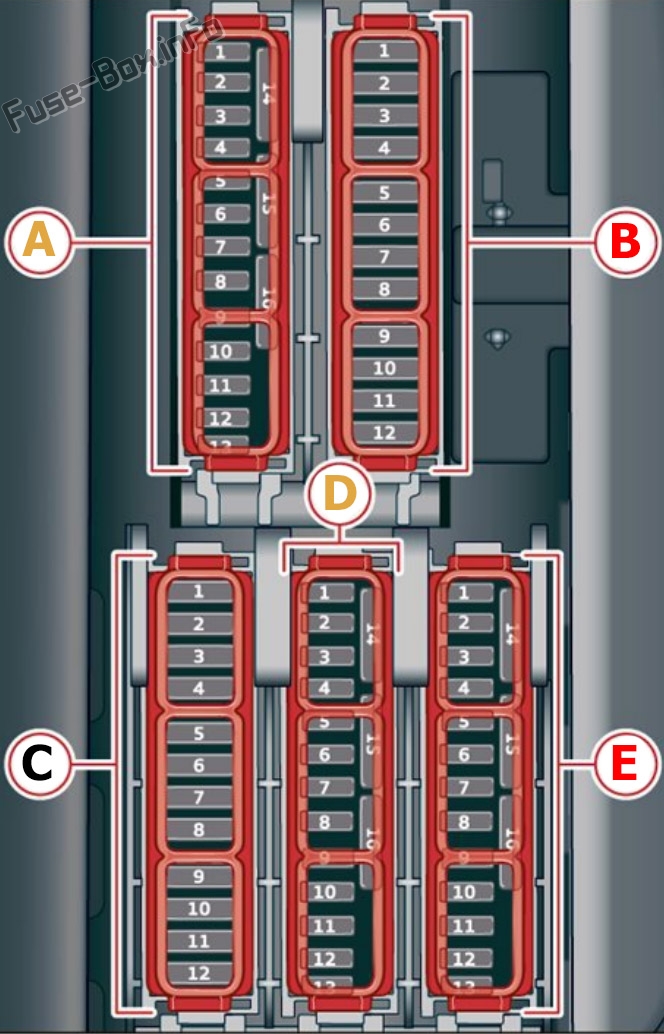

Version 1

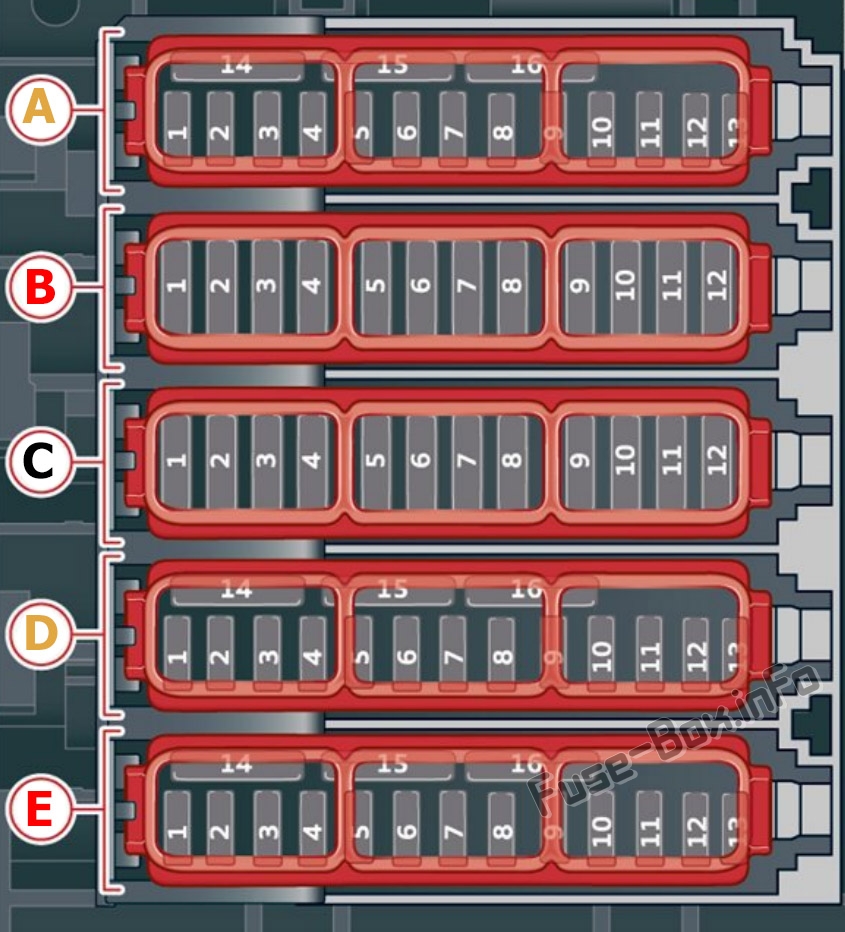

Version 2
Zuordnung der Sicherungen im Fußraum des Fahrers (2019, 2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (braun) | |
| A1 | 2019: Nicht verwendet; 2020: Katalysatorheizung |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | Motorkomponenten |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | 2019: Motorstart; 2020: Motorkomponenten |
| A12 | Motorkomponenten |
| A13 | Motorkühlung |
| A14 | Motorsteuerungsmodul |
| A15 | Motorsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B3 | 2019: Nicht verwendet; 2020: Hochspannungsheizung |
| B4 | 2019: Nicht verwendet; 2020: Kompressor |
| B5 | Motorhalterung |
| B6 | Steuergerät für Scheibenwaschanlage |
| B7 | Instrumententafel |
| B8 | Frischluftgebläse des Klimatisierungssystems |
| B9 | Steuermodul für Fahrerassistenzsysteme |
| B10 | Notrufsystem |
| B11 | Motorstart |
| Sicherungskasten C (schwarz) | |
| C1 | Vordersitzheizung |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama-Glasdach |
| C5 | Steuergerät für linke Vordertür |
| C6 | Steckdosen |
| C7 | Steuergerät für rechte hintere Tür |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| C11 | Steuergerät für linke hintere Tür |
| C12 | Standheizung |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung, Sitzelektronik, Rückspiegel, Klimatisierungsrückwand, Diagnosestecker |
| D2 | 2019: Klimatisierungsmodul, Gateway-Steuermodul; 2020: Steuergerät für Fahrzeugelektrik, Gateway-Steuergerät |
| D3 | Sound Actuator / Abgas Sound Tuning |
| D4 | 2019: Getriebeheizventil, Getriebeölkühlventil; 2020: Getriebeölkühlventil |
| D5 | Motorstart |
| D8 | 2019: Nachtsichthilfe; 2020: Nachtsichtunterstützung, aktive Rollstabilisierung |
| D9 | Adaptiver Cruise Assist, Frontradar |
| D10 | 2019: Nicht verwendet; 2020: Außengeräusch |
| D11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| D13 | Linker Scheinwerfer |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuerungsmodul |
| E3 | Vordersitzelektronik, Lordosenstütze |
| E4 | Wählhebel für Automatikgetriebe |
| E5 | Horn |
| E6 | Feststellbremse |
| E7 | Gateway-Steuermodul (Diagnose) |
| E8 | 2019: Dachhimmelbeleuchtung; 2020: Steuergerät für Dachelektronik |
| E9 | 2019: Nicht verwendet; 2020: Antriebsstranggenerator |
| E10 | Airbag-Steuermodul |
| E11 | 2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| E12 | Diagnosestecker, Licht- / Regensensor |
| E13 | Klimatisierungssystem |
| E14 | Steuergerät für rechte Vordertür |
| E15 | 2019: Klimatisierungssystem, Körperelektronik; 2020: Kompressor des Klimatisierungssystems |

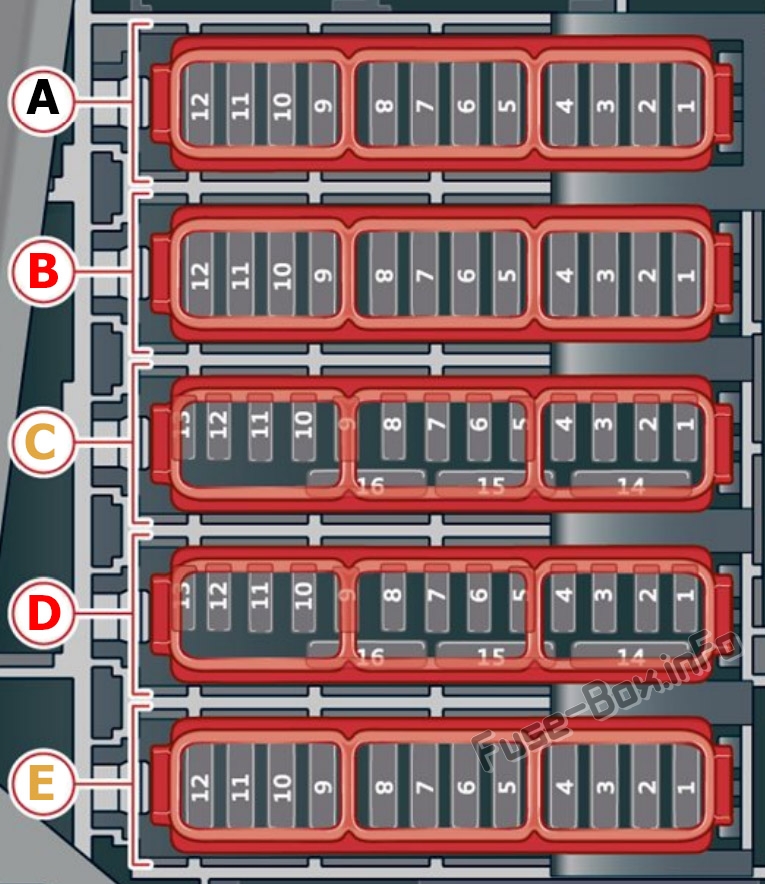

Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2019, 2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A1 | 2019: Nicht verwendet; 2020: Hochspannungsheizung, Wärmemanagement |
| A5 | Luftfederung / Dämpfung |
| A6 | Automatische Übertragung |
| A7 | 2019: Rücksitzheizung; 2020: Rücksitzheizung, Bedienfeld für die Heckklimatisierung |
| A9 | Zentralverriegelung, linkes Rücklicht |
| A10 | Gurtstraffer vorne auf der Fahrerseite |
| A11 | 2019: Zentralverriegelung, Jalousie hinten; 2020: Zentralverriegelung des Gepäckraumdeckels, Tankklappe, Gepäckraumabdeckung |
| A12 | Steuermodul für den Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | Gebläse des hinteren Klimatisierungssystems |
| B2 | Tonverstärker |
| B3 | Abgasbehandlung, Schallantrieb |
| B4 | Bedienfeld des hinteren Klimatisierungssystems |
| B5 | Rechtes Anhängerkupplungslicht |
| B6 | Positioniermotor für Anhängerkupplung |
| B7 | Anhängerkupplung lösen |
| B8 | Linkes Anhängerkupplungslicht |
| B9 | Anhängerkupplungsbuchse |
| B10 | Allrad-Sportdifferential |
| B11 | Abgasbehandlung |
| B12 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
| Sicherungskasten C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi Telefonzelle |
| C3 | 2019: Lendenwirbelstütze vorne rechts; 2020: Vordersitzelektronik, rechte Lordosenstütze |
| C4 | Seitenassistent |
| C6 | Reifendruck-Kontrollsystem |
| C8 | 2019: Kraftstofftanküberwachung; 2020: Funkempfänger der Standheizung, Überwachung des Kraftstofftanks |
| C10 | 2019: TV-Tuner; 2020: TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| C11 | Bequemer Zugriff und Start des Berechtigungssteuerungsmoduls |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | 2019: Zentralverriegelung, Rücklichter; 2020: Rechtes Rücklicht, Komfortsystem |
| C15 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| C16 | Vorderer Gurtstraffer auf der Beifahrerseite |
| Sicherungskasten D (rot) | |
| D1 | 2019: Nicht verwendet; 2020: Aktive Rollstabilisierung |
| D5 | 2019: Bremssystem; 2020: Nicht verwendet |
| D6 | Spannungsumwandler |
| D9 | Zusatzbatterie-Steuermodul |
| D15 | 2019: Nicht verwendet; 2020: Thermomanagement-Steuermodul |
| Sicherungskasten E (braun) | |
| E7 | 2019: Vordersitzheizung; 2020: Nicht verwendet |
| E9 | 2019: Abgasbehandlung; 2020: Nicht verwendet |
| E12 | 2019: Abgasbehandlung; 2020: Nicht verwendet |
