Der kompakte Crossover-SUV Buick Envision ist von 2016 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme von Buick Envision 2016, 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Buick Envision 2016-2020 ..
Die Sicherungen des Zigarettenanzünders (Steckdose) im Buick Envision sind die Sicherung №F8 (Zubehörsteckdose) im Fahrgastraum und №F8 (Steckdose für Zubehör hinten) im Gepäckraum.
Position des Sicherungskastens
Es befindet sich im Handschuhfach.
Um auf die Sicherungen zuzugreifen, öffnen Sie die Sicherungstür von der Beifahrerseite, indem Sie sie herausziehen.
Sicherungskastendiagramm (2016-2020)
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2016-2020)
| № | Beschreibung |
|---|---|
| F1 | – – |
| F2 | HLK-Gebläse vorne |
| F3 | Energiesitz |
| F4 | Leichter (nur China) |
| F5 | – – |
| F6 | Elektrische Fensterheber vorne |
| F7 | – – |
| F8 | 2016-2018: Zubehörsteckdose 2019-2020: Mittlere Zubehörsteckdose |
| F9 | Körpersteuerungsmodul 8 |
| F10 | Fensterheber hinten |
| F11 | – – |
| F12 | Schiebedach |
| F13 | Beheizte Vordersitze |
| F14 | Außenrückspiegel |
| F15 | Körpersteuerungsmodul 3 |
| F 16 | – – |
| F17 | 2016-2018: Karosseriesteuerungsmodul 6 2019-2020: Nicht verwendet |
| F18 | Körpersteuerungsmodul 7 |
| F19 | Datenübertragungsstecker |
| F20 | SDM |
| F21 | HVAC |
| F22 | Heckklappenfreigabe |
| F23 | Passiver Eintrag / Passiver Start |
| F24 | OCC-Sensor |
| F25 | Lenkradsteuerung |
| F26 | 2016-2018: Zündung 2019-2020: Säulenverriegelung |
| F27 | Körpersteuerungsmodul 4 |
| F28 | Getriebesteuergerät |
| F29 | Körpersteuerungsmodul 2 |
| F30 | USB |
| F31 | HLK-Gebläse hinten |
| F32 | Körpersteuerungsmodul 1 |
| F33 | Universalfernbedienung / Garagentoröffner |
| F34 | Einparkhilfe |
| F35 | OnStar |
| F36 | Anzeige |
| F37 | Radio |

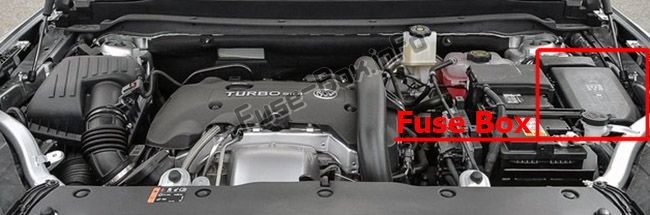

Position des Sicherungskastens
ad vertisements
Sicherungskastendiagramm (2016-2020)
Zuordnung der Sicherungen und Relais im Motorraum (2016-2020)
| № | Beschreibung |
|---|---|
| F01 | Anlasser 1 |
| F02 | Anlasser 2 |
| F03 | 2016-2018: Nicht begehbar 2019-2020: Spülmagnet des Kanisters |
| F04 | Motorsteuerungsmodul |
| F05 | 2016-2018: FlexFuel 2019-2020: FlexFuel / Aero-Verschlussmotor |
| F06 | – / Getriebesteuergerät |
| F07 | – – |
| F08 | Motorsteuerungsmodul |
| F09 | A / C. |
| F10 | Kanisterentlüftungsmagnet |
| F11 | Benzinpumpe |
| F12 | Beheizte Sitze |
| F13 | Motorkühlmittelpumpe |
| F14 | – – |
| F15 | O2-Sensor |
| F 16 | 2016-2018: Zündspulen – ungerade 2019-2020: Zündspulen |
| F17 | 2016-2018: Zündspulen – auch 2019-2020: Motorsteuergerät |
| F18 | – – |
| F19 | – – |
| F20 | DC DC / Übertragung |
| F21 | Heckklappe |
| F22 | Abs |
| F23 | Waschpumpe |
| F24 | Scheinwerferwaschanlage |
| F25 | – – |
| F26 | Getriebeölpumpe |
| F27 | Abs |
| F28 | – – |
| F29 | Heckscheiben-Defogger |
| F30 | Spiegel Defogger |
| F31 | – – |
| F32 | Verschiedene Niedrigstromfunktionen / Schaltung 39 |
| F33 | – – |
| F34 | Horn |
| F35 | – – |
| F36 | Rechter Fernlichtscheinwerfer |
| F37 | Linker Fernlichtscheinwerfer |
| F38 | Automatische Leuchtweitenregulierung |
| F39 | Nebelscheinwerfer |
| F40 | Getriebeölpumpe |
| F41 | Beifahrersitzbelüftung |
| F42 | Scheinwerferposition |
| F43 | – – |
| F44 | Innenrückspiegel |
| F45 | – – |
| F46 | Belüftung des Fahrersitzes |
| F47 | Elektrisches Lenksäulenschloss |
| F48 | Heckscheibenwischer |
| F49 | – – |
| F50 | – – |
| F51 | 2016-2018: Rechte Tagfahrleuchte 2019-2020: Rechte Abblendlichtscheinwerfer |
| F52 | Motorsteuergerät / Getriebesteuergerät |
| F53 | – – |
| F54 | – – |
| F55 | Frontscheibenwischer |
| F56 | – – |
| F57 | 2016-2018: Linke Tagfahrleuchte 2019-2020: Linke Abblendlichtscheinwerfer |
| K01 | Start stop |
| K02 | A / C-Kupplung |
| K03 | Motorsteuerungsmodul |
| K04 | Wischer |
| K05 | Magnet starten |
| K06 | – – |
| K07 | – – |
| K08 | Getriebeölpumpe |
| K09 | Wischergeschwindigkeit |
| K10 | Anlasser |
| K11 | Scheinwerferwaschanlagen |
| K12 | Fernlichtscheinwerfer |
| K13 | 2016-2018: Tagfahrleuchten 2019-2020: Abblendlicht |
| K14 | Laufen / Kurbeln |
| K15 | Heckscheiben- / Spiegel-Defogger |
Position des Sicherungskastens
Es befindet sich hinter einer Abdeckung auf der linken Seite des hinteren Fachs.
Um darauf zuzugreifen, drehen Sie den Riegel mit einer Münze oder einem Werkzeug mit flacher Klinge und entfernen Sie die Zugangsabdeckung.
ad vertisements
Sicherungskastendiagramm (2016-2020)
Zuordnung der Sicherungen und Relais im Gepäckraum (2016-2020)
| № | Beschreibung |
|---|---|
| F1 | – – |
| F2 | DC AC |
| F3 | 2016-2019: – 2020: – / Beifahrersitz |
| F4 | 2016-2019: Beifahrersitz 2020: Beifahrersitz / – |
| F5 | Speichersitzmodul |
| F6 | 2016-2018: Nicht verwendet 2019-2020: Zentrales Gateway-Modul |
| F7 | Verstärker |
| F8 | Steckdose hinten |
| F9 | Beheizter Rücksitz |
| F10 | Logistikrelais |
| F11 | HLK hinten |
| F12 | HF-Sensor der Heckklappe |
| F13 | Park- / Anhängerleuchten |
| F14 | Seitenblindzonenalarm |
| F15 | Linke Parkleuchte |
| F 16 | Rechte Parkleuchte |
| F17 | Körpersteuerungsmodul 6 |
| F18 | Beheiztes Lenkrad |
| F19 | 2016-2018: AWD 2019-2020: Steuergerät für Heckantrieb |
| F20 | Lendenwirbelsäule |
| F21 | Beheizter Rücksitz |
| F22 | Steuergerät für Heckantrieb |
| F23 | Anhänger links Blinkleuchte |
| F24 | Anhänger Blinker rechts |
| K1 | Parkleuchten |
| K2 | – – |
| K3 | Zündung / Lauf |
| K4 | Logistik |
| K5 | DC AC |
| K6 | – – |
| K7 | 2016-2018: Einparkhilfe 2019-2020: Parkleuchten |
| K8 | 2016-2018: Rechtskurve 2019-2020: Anhänger-Blinker rechts |
| K9 | 2016-2018: Linkskurve 2019-2020: Linksblinker des Anhängers |
| K10 | – – |
