In diesem Artikel betrachten wir den Buick LeSabre der achten Generation, der von 2000 bis 2005 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Buick LeSabre 2000, 2001, 2002, 2003, 2004 und 2005 sowie Informationen zur Position der Sicherungsfelder im Inneren das Auto und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
Sicherungslayout Buick LeSabre 2000-2005
Sicherungen für Zigarettenanzünder / Steckdose im Buick LeSabre sind die Sicherung №65 im hinteren Untersitz-Sicherungskasten und die Sicherungen №22, 23 im Sicherungskasten des Motorraums.

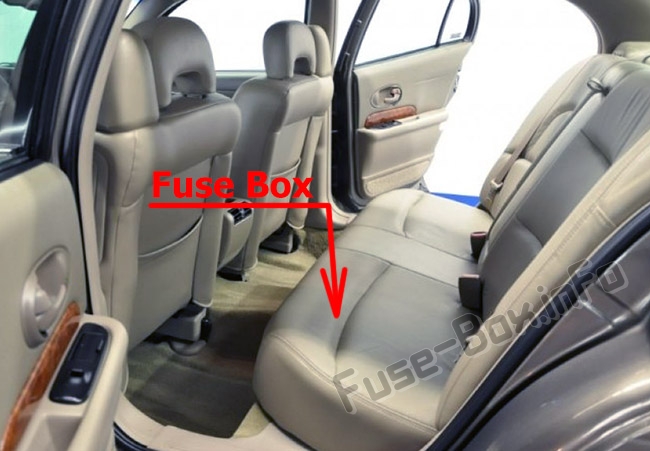

Position des Sicherungskastens
Es befindet sich unter dem Rücksitz (entfernen Sie den Sitz und öffnen Sie die Abdeckung des Sicherungskastens).

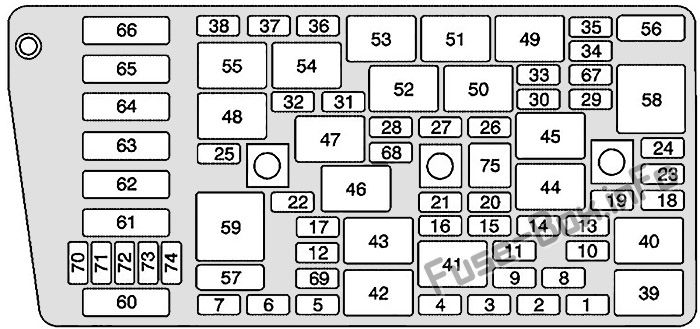

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im hinteren Untersitz-Sicherungskasten
| № | Beschreibung |
|---|---|
| 1 | Benzinpumpe |
| 2 | HLK-Gebläse |
| 3 | Erinnerung |
| 4 | Fließbanddiagnoseverbindung |
| 5 | 2000-2002: Nebelschlussleuchten 2003-2005: Nicht verwendet |
| 6 | CD (CD) |
| 7 | Fahrertürmodul |
| 8 | Airbagsystem (SIR) |
| 9 | Nicht benutzt |
| 10 | Rechte Parkleuchte |
| 11 | Entlüftungsmagnet |
| 12 | Zündung 1 |
| 13 | Linke Standleuchte |
| 14 | Dimmer |
| 15 | 2000-2002: Nicht verwendet 2003-2005: Digitales Satellitenradio |
| 16 | Links vorne beheiztes Meer |
| 17 | Nicht benutzt |
| 18 | Heckklappenmodul |
| 19 | Bremsleuchte |
| 20 | Parken / Rückwärtsfahren |
| 21 | Audio |
| 22 | Retained Accessory Power (RAP) |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Beifahrertürmodul |
| 26 | Körper |
| 27 | Innenleuchten |
| 28 | Nicht benutzt |
| 29 | Zündschloss |
| 30 | Instrumententafel |
| 31 | Beheizter Sitz vorne rechts |
| 32 | Nicht benutzt |
| 33 | HVAC |
| 34 | Zündung 3 hinten |
| 35 | Antiblockiersystem (ABS) |
| 36 | Blinker / Gefahr |
| 37 | HLK-Batterie |
| 38 | Dimmer |
| 56 | Leistungsschalter: Leistungssitze |
| 57 | Leistungsschalter: Power Windows |
| 60 | Nicht benutzt |
| 61 | Defog hinten |
| 62 | Nicht benutzt |
| 63 | Audio-Verstärker |
| 64 | Elektronische Niveauregulierung (ELC) |
| 65 | 2000-2004: Zigarre 2005: Nicht verwendet |
| 66 | Nicht benutzt |
| 67 | Nicht benutzt |
| 68 | Nicht benutzt |
| 69-74 | Ersatzsicherungen |
| 75 | Sicherungszieher |
| Relais | |
| 39 | Benzinpumpe |
| 40 | Parkleuchte |
| 41 | Zündung 1 |
| 42 | Nebelschlußleuchte |
| 43 | Nicht benutzt |
| 44 | Park |
| 45 | Umkehren |
| 46 | Retained Accessory Power (RAP) |
| 47 | Tankverriegelung des Kraftstofftanks |
| 48 | Nicht benutzt |
| 49 | Zündung 3 |
| 50 | Freigabe der Kraftstofftankklappe |
| 51 | Innenleuchten |
| 52 | Stammfreigabe |
| 53 | Front Courtesy Lampen |
| 54 | Nicht benutzt |
| 55 | Elektronische Niveauregulierung (ELC) |
| 58 | 2000-2004: Zigarre 2005: Nicht verwendet |
| 59 | Heckscheibenheizung |

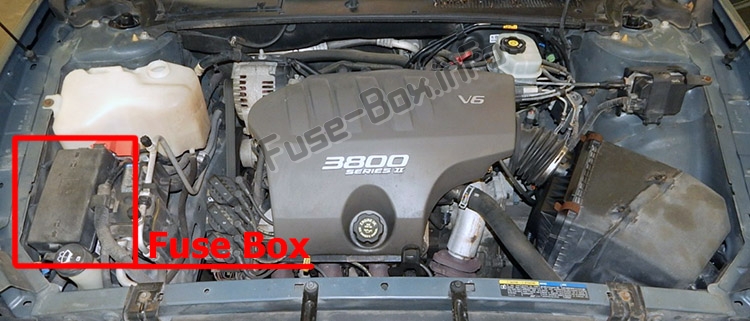

Position des Sicherungskastens
ad vertisements

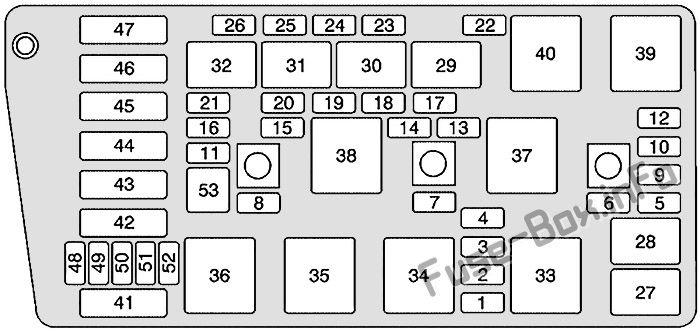

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Zubehörteil |
| 3 | Scheibenwischer |
| 4 | Nicht benutzt |
| 5 | Linker Abblendlichtscheinwerfer |
| 6 | Rechter Abblendlichtscheinwerfer |
| 7 | Instrumententafel |
| 8 | Batterie des Antriebsstrang-Steuermoduls |
| 9 | Rechter Fernlichtscheinwerfer |
| 10 | Linker Fernlichtscheinwerfer |
| 11 | Zündung 1 |
| 12 | Nicht benutzt |
| 13 | Transaxle |
| 14 | Tempomat |
| 15 | Direktzündungssystem |
| 16 | Injektor Bank # 2 |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 19 | Zündung des Antriebsstrang-Steuermoduls |
| 20 | Sauerstoffsensor |
| 21 | Injektor Bank # 1 |
| 22 | Hilfsstrom |
| 23 | Zigarettenanzünder |
| 24 | Nebelscheinwerfer / Tagfahrleuchten |
| 25 | Horn |
| 26 | Klimaanlage Kupplung |
| 41 | Leistungsschalter: Anlasser |
| 42 | 2000-2002: AIR 2003-2005: Nicht verwendet |
| 43 | Leer |
| 44 | Abs |
| 45 | Nicht benutzt |
| 46 | Lüfter 1 |
| 47 | Lüfter 2 |
| 48-52 | Ersatzsicherungen |
| 53 | Sicherungszieher |
| Relais | |
| 27 | Fernlichtscheinwerfer |
| 28 | Abblendlicht |
| 29 | Nebelscheinwerfer |
| 30 | Tagfahrleuchten |
| 31 | Horn |
| 32 | Klimaanlage Kupplung |
| 33 | HLK-Magnet |
| 34 | Zubehörteil |
| 35 | 2000-2002: Luftpumpe 2003-2005: Nicht verwendet |
| 36 | Anlasser 1 |
| 37 | Lüfter 1 |
| 38 | Zündung 1 |
| 39 | Lüfter Serie / Parallel |
| 40 | Lüfter 2 |
