In diesem Artikel betrachten wir den Chevrolet Colorado der zweiten Generation, der von 2015 bis 2020 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Chevrolet Colorado 2015, 2016, 2017, 2018, 2019, 2020, 2021 und 2022 , um Informationen über die zu erhalten Lage der Sicherungskästen im Auto und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayouts) und Relais kennen.
der Inhalt
Sicherungslayout Chevrolet Colorado 2012-2022
Zigarettenanzünder- /Steckdosensicherungen sind die Sicherungen F39 (Hilfssteckdose 2), F40 (Hilfssteckdose, falls vorhanden), F41 (Hilfssteckdose 1/Anzünder) und F44 (Hilfssteckdose, falls vorhanden) im Gerät Panel Sicherungskasten.
Lage des Sicherungskastens
Instrumententafel

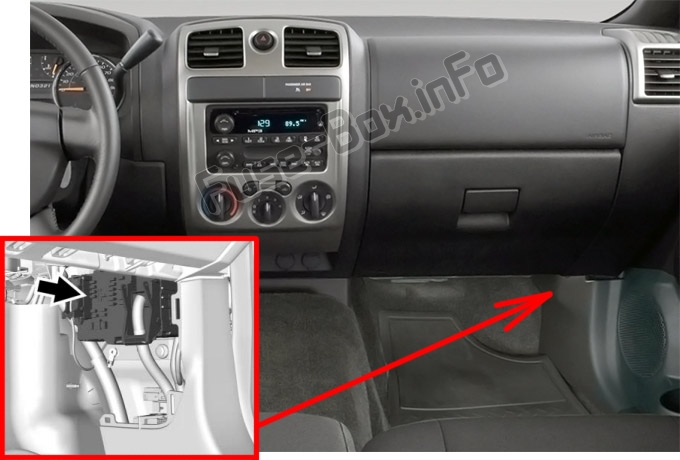

Der Sicherungskasten der Instrumententafel befindet sich unter dem Glühkasten hinter der Seitenverkleidung der Beifahrerseite.
Motorraum

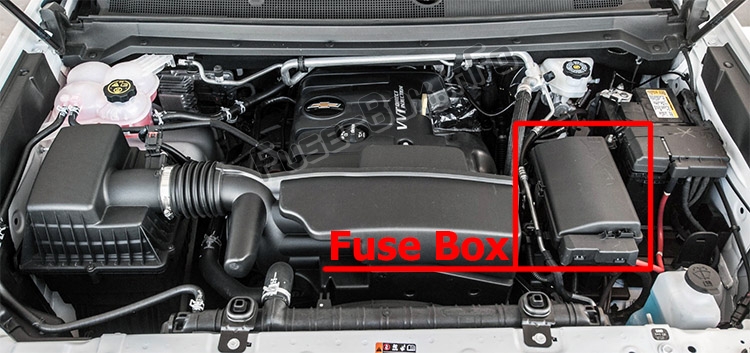

Der Sicherungskasten befindet sich im Motorraum (auf der Fahrerseite).
Sicherungskasten Diagramme
Anzeigen _
2015, 2016
Instrumententafel
Zuordnung der Sicherungen und Relais in der Instrumententafel (2015, 2016)
| № | Verwendungszweck |
|---|---|
| Feinsicherung (2 Pin) | |
| F01 | Karosseriesteuermodul 1 |
| F04 | Lenkradsteuerung |
| F05 | Körpersteuermodul 2 |
| F08 | Spiegelfenstermodul |
| F09 | Kombiinstrument |
| F10 | Nicht benutzt |
| F11 | Körpersteuermodul 8 |
| F12 | Nicht benutzt |
| F14 | Funk/HMI |
| F15 | Körpersteuermodul 6 |
| F 16 | Nicht benutzt |
| F17 | Körpersteuermodul 4 |
| F19 | Nicht benutzt |
| F20 | Verstärker (falls vorhanden) |
| F21 | Nicht benutzt |
| F22 | Nicht benutzt |
| F24 | Heizungs-, Lüftungs- und Klimaanlagenzündung |
| F25 | Körpersteuermodul 7 |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F29 | Sonstiges Zündung |
| F31 | Vordere Kamera |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F34 | Nicht benutzt |
| F35 | Parken, Rückwärtsfahren, Neutral, Fahren, Niedrig |
| F36 | Discrete Logic Zündsensor |
| F38 | Nicht benutzt |
| Feinsicherung (3-polig) | |
| F13 | OnStar/Heizung, Lüftung und Klimaanlage |
| F18 | Airbag |
| F23 | Data Link Connector/USDB |
| F28 | Instrumententafel/Sensor- und Diagnosemodul Zündung |
| F33 | Nicht benutzt |
| Micro-J-Case-Sicherung | |
| F02 | Nicht benutzt |
| F03 | Nicht benutzt |
| F06 | Nicht benutzt |
| F07 | Nicht benutzt |
| F39 | Hilfssteckdose 2 |
| F41 | Zusatzsteckdose 1/Feuerzeug |
| F42 | Fensterheber links |
| F43 | Elektrischer Fahrersitz |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| J-Case-Sicherung | |
| F30 | Nicht benutzt |
| F40 | Hilfssteckdose |
| F44 | Hilfssteckdose |
| Mini-Sicherung (2 Pins) | |
| F37 | Nicht benutzt |
| Mikrorelais | |
| K1 | Zurückbehaltene Zubehörleistung/Zubehör |
| K2 | Laufen/Kurbeln |
Anzeigen _
Motorraum

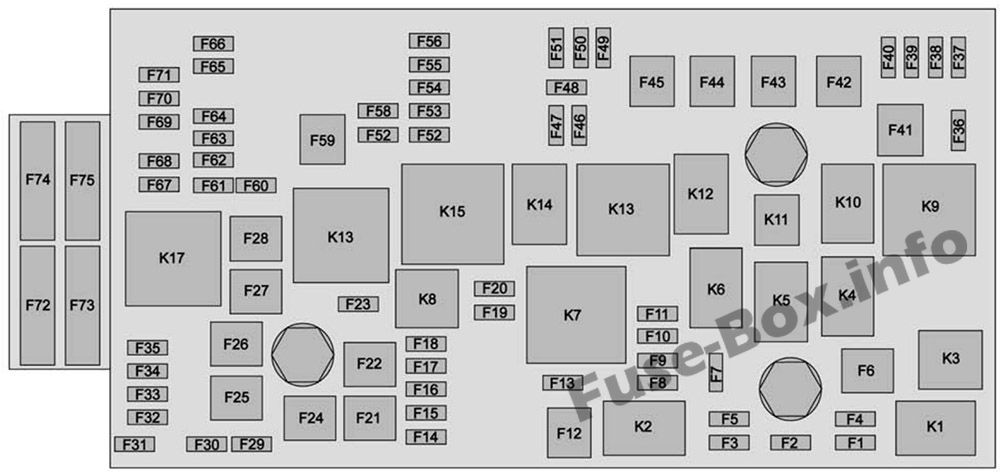

Belegung der Sicherungen und Relais im Motorraum (2015, 2016)
| № | Verwendungszweck |
|---|---|
| Mini-Sicherungen (2-polig) | |
| F01 | Leistung des Traktionssteuermoduls |
| F02 | Leistung des Motorsteuermoduls |
| F03 | Klimakompressorkupplung |
| F04 | Nicht benutzt |
| F05 | Zündung des Kraftstoffmoduls |
| F07 | Frachtlampe |
| F08 | Einspritzdüsen – gleichmäßig |
| F09 | Einspritzdüsen – Seltsam |
| F10 | Motorsteuerungsmodul |
| F11 | Sonstiges 1 Zündung |
| F13 | Traktionskontrollmodul |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Vorderachsstellglied |
| F18 | Nicht benutzt |
| F19 | Aeroshutter |
| F20 | Nicht benutzt |
| F23 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Sitzheizung Leistung 1 |
| F31 | Nicht benutzt |
| F32 | Sitzheizung 2 |
| F33 | Körpersteuermodul 3 |
| F34 | Kraftstoffsystem-Steuermodul |
| F35 | Nicht benutzt |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernlichtscheinwerfer |
| F38 | Fernlicht links |
| F39 | Nicht benutzt |
| F40 | Nicht benutzt |
| F46 | Nicht benutzt |
| F47 | Sonstiges 2 Zündung |
| F48 | Nebelscheinwerfer (falls vorhanden) |
| F49 | Nicht benutzt |
| F50 | Trailer-Park-Lampen |
| F51 | Horn |
| F52 | Nicht benutzt |
| F53 | Nicht benutzt |
| F54 | Nicht benutzt |
| F55 | Nicht benutzt |
| F56 | Waschpumpe |
| F57 | Nicht benutzt |
| F58 | Nicht benutzt |
| F60 | Spiegel Defogger |
| F61 | Nicht benutzt |
| F62 | Kanisterentlüftungsmagnet |
| F63 | Nicht benutzt |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Brems-/Blinker für linken Anhänger |
| F66 | Brems-/Blinker für rechten Anhänger |
| F67 | Elektrische Servolenkung |
| F68 | Nicht benutzt |
| F69 | Batteriegeregelte Spannungssteuerung |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| J-Case-Sicherungen (Low Profile) | |
| F06 | Scheibenwischer |
| F12 | Anlasser |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Antiblockiersystem-Pumpe |
| F27 | Anhängerbremssteuermodul |
| F28 | Heckscheibenheizung |
| F41 | Nicht benutzt |
| F42 | Nicht benutzt |
| F43 | Lüfter |
| F44 | Nicht benutzt |
| F45 | Vakuumpumpe Bremse |
| F59 | Nicht benutzt |
| Midi-Sicherungen | |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Generator |
| F75 | Nicht benutzt |
| Mikrorelais | |
| K01 | Klimakompressorkupplung |
| K02 | Anlasser |
| K03 | Nicht benutzt |
| K04 | Wischergeschwindigkeit |
| K05 | Wischersteuerung |
| K06 | Frachtlampe |
| K08 | Nicht benutzt |
| K09 | Nicht benutzt |
| K10 | Nicht benutzt |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | Nicht benutzt |
| K13 | Vakuumpumpe |
| K14 | Parklampen |
| Mini-Relais | |
| K07 | Antriebsstrang |
| K15 | Laufen/Kurbeln |
| K17 | Heckscheibenheizung |
| Halbleiterrelais | |
| K16 | Nicht benutzt |
2017
Anzeigen _
Instrumententafel

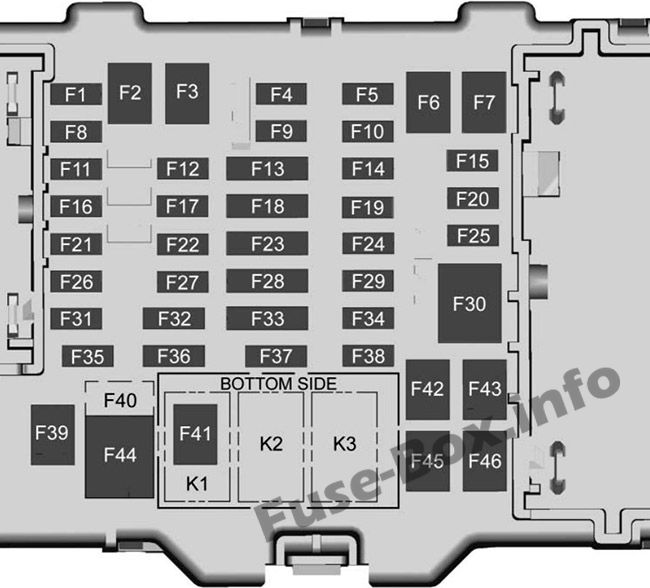

Zuordnung der Sicherungen und Relais in der Instrumententafel (2017)
| № | Verwendungszweck |
|---|---|
| Sicherungen | |
| F1 | Karosseriesteuermodul 1 |
| F2 | — |
| F3 | — |
| F4 | Lenkradsteuerung |
| F5 | Körpersteuermodul 2 |
| F6 | — |
| F7 | — |
| F8 | Spiegelfenstermodul |
| F9 | Kombiinstrument |
| F10 | — |
| F11 | Körpersteuermodul 8 |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Funk/HMI |
| F15 | Körpersteuermodul 6 |
| F 16 | Kommunikations-Gateway-Modul |
| F17 | Körpersteuermodul 4 |
| F19 | — |
| F20 | Verstärker (falls vorhanden) |
| F21 | — |
| F22 | — |
| F23 | Datenverbindungsanschluss/USB |
| F24 | HVAC-Zündung |
| F25 | Körpersteuermodul 7 |
| F26 | — |
| F27 | — |
| F28 | Instrumententafel/Sensor- und Diagnosemodul/Zündung |
| F29 | Sonstiges Zündung |
| F30 | — |
| F31 | Vordere Kamera |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F33 | Beheiztes Lenkrad |
| F34 | Belüftete Vordersitze |
| F35 | Park/Reverse/Neutral/Drive/Low/Wireless-Lademodul |
| F36 | Discrete Logic Zündsensor |
| F37 | — |
| F38 | — |
| F39 | Zusatzsteckdose 2 |
| F40 | Hilfssteckdose |
| F41 | Zusatzsteckdose 1/Feuerzeug |
| F42 | Fensterheber links |
| F43 | Elektrisch verstellbarer Fahrersitz |
| F44 | — |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| Mikrorelais | |
| K1 | Einbehaltene Zubehörleistung |
| K2 | Laufen/Kurbeln |
Anzeigen _
Motorraum

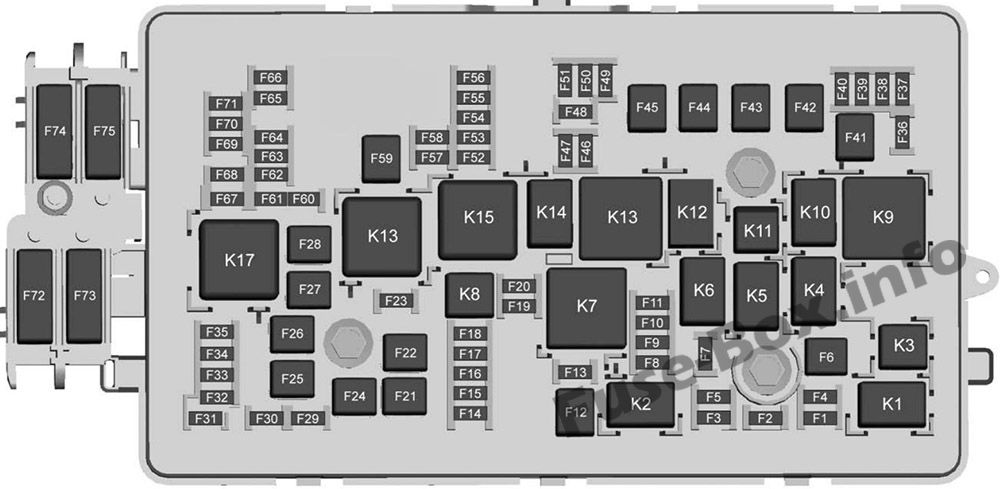

Zuordnung der Sicherungen und Relais im Motorraum (2017)
| № | Verwendungszweck |
|---|---|
| Mini-Sicherungen (2-polig) | |
| F01 | Leistung des Traktionssteuermoduls |
| F02 | Leistung des Motorsteuermoduls |
| F03 | A/C-Kupplung |
| F04 | — |
| F05 | Motorsteuergerät/Integriertes Fahrgestellsteuergerät/Leistungsmodul der Kraftstoffpumpe |
| F06 | Scheibenwischer |
| F07 | Laderaumlampe/Ladeflächenbeleuchtung (falls vorhanden) |
| F08 | Einspritzdüsen – gleichmäßig |
| F09 | Einspritzdüsen – Seltsam |
| F10 | Motorsteuergerät 1 |
| F11 | Sonstiges 1 / Zündung |
| F12 | Anlasser |
| F13 | Traktionskontrollmodul |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Vorderachsstellglied |
| F18 | — |
| F19 | Aeroshutter |
| F20 | — |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F23 | — |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Pumpe für Antiblockiersystem |
| F27 | Anhängerbremssteuermodul |
| F28 | Heckscheibenheizung |
| F29 | — |
| F30 | Fahrersitzheizung |
| F31 | — |
| F32 | Beheizbarer Beifahrersitz |
| F33 | Körpersteuermodul 3 |
| F34 | Kraftstoffsystem-Steuermodul |
| F35 | Integriertes Chassis-Steuermodul (falls vorhanden) |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernscheinwerfer |
| F38 | Linker Fernscheinwerfer |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Lüfter |
| F44 | Vakuumpumpe |
| F45 | — |
| F46 | Motorsteuergerät 2 |
| F47 | Sonstiges 2/Zündung |
| F48 | Nebelscheinwerfer (falls vorhanden) |
| F49 | — |
| F50 | Trailer-Park-Lampen |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Waschpumpe |
| F57 | — |
| F58 | — |
| F60 | Spiegel Defogger |
| F61 | — |
| F62 | Kanisterentlüftungsmagnet |
| F63 | — |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Linke Anhängerbremsleuchte/Blinkerleuchten |
| F66 | Anhänger-Bremsleuchte/Blinker rechts |
| F67 | Elektrische Servolenkung |
| F68 | — |
| F69 | Batteriegeregelte Spannungssteuerung |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Relais | |
| K1 | A/C-Kupplung |
| K2 | Anlasser |
| K3 | — |
| K4 | Wischergeschwindigkeit |
| K5 | Wischersteuerung |
| K6 | Laderaumlampe/Ladeflächenbeleuchtung (falls vorhanden) |
| K7 | Antriebsstrang |
| K8 | — |
| K9 | — |
| K10 | — |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | Vakuumpumpe |
| K13 | Vakuumpumpe |
| K14 | Parkleuchten für Anhänger |
| K15 | Laufen/Kurbeln |
| K16 | — |
| K17 | Heckscheibenheizung |
2018
Anzeigen _
Instrumententafel
Zuordnung der Sicherungen und Relais in der Instrumententafel (2018)
| № | Verwendungszweck |
|---|---|
| Sicherungen | |
| F1 | Karosseriesteuermodul 1 |
| F2 | — |
| F3 | — |
| F4 | Lenkradsteuerung |
| F5 | Körpersteuermodul 2 |
| F6 | — |
| F7 | — |
| F8 | Spiegelfenstermodul |
| F9 | Kombiinstrument |
| F10 | — |
| F11 | Körpersteuermodul 8 |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Radio/Infotainment |
| F15 | Körpersteuermodul 6 |
| F 16 | Kommunikations-Gateway-Modul |
| F17 | Körpersteuermodul 4 |
| F18 | Airbag |
| F19 | — |
| F20 | Verstärker (falls vorhanden) |
| F21 | — |
| F22 | — |
| F23 | Datenverbindungsanschluss/USB |
| F24 | HVAC-Zündung |
| F25 | Körpersteuermodul 7 |
| F26 | — |
| F27 | — |
| F28 | Instrumententafel/Sensor- und Diagnosemodul/Zündung |
| F29 | Sonstiges Zündung |
| F30 | — |
| F31 | Vordere Kamera |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F33 | Beheiztes Lenkrad |
| F34 | Belüftete Vordersitze |
| F35 | Park/Reverse/Neutral/Drive/Low/Wireless-Lademodul |
| F36 | Discrete Logic Zündsensor |
| F37 | — |
| F38 | — |
| F39 | Zusatzsteckdose 2 |
| F40 | Hilfssteckdose |
| F41 | Zusatzsteckdose 1/Feuerzeug |
| F42 | Fensterheber links |
| F43 | Elektrisch verstellbarer Fahrersitz |
| F44 | — |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| Mikrorelais | |
| K1 | Einbehaltene Zubehörleistung |
| K2 | Laufen/Kurbeln |
Anzeigen _
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2018)
| № | Verwendungszweck |
|---|---|
| Mini-Sicherungen (2-polig) | |
| F01 | Leistung des Traktionssteuermoduls |
| F02 | Leistung des Motorsteuermoduls |
| F03 | A/C-Kupplung |
| F04 | — |
| F05 | Motorsteuergerät/Integriertes Fahrgestellsteuergerät/Leistungsmodul der Kraftstoffpumpe |
| F06 | Scheibenwischer |
| F07 | Laderaumlampe/Ladeflächenbeleuchtung (falls vorhanden) |
| F08 | Einspritzdüsen – gleichmäßig |
| F09 | Einspritzdüsen – Seltsam |
| F10 | Motorsteuergerät 1 |
| F11 | Sonstiges 1 / Zündung |
| F12 | Anlasser |
| F13 | Traktionskontrollmodul |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Vorderachsstellglied |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F23 | — |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Pumpe für Antiblockiersystem |
| F27 | Anhängerbremssteuermodul (falls vorhanden)/Anhängerverkabelung |
| F28 | Heckscheibenheizung |
| F29 | — |
| F30 | Fahrersitzheizung |
| F31 | — |
| F32 | Beheizbarer Beifahrersitz |
| F33 | Körpersteuermodul 3 |
| F34 | Kraftstoffsystem-Steuermodul |
| F35 | Integriertes Chassis-Steuermodul (falls vorhanden) |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernscheinwerfer |
| F38 | Linker Fernscheinwerfer |
| F39 | Aktuatoren für hintere Differenzialsperre (nur ZR2) |
| F40 | Aktuatoren für vordere Differenzialsperre (nur ZR2) |
| F41 | — |
| F42 | — |
| F43 | — |
| F44 | Vakuumpumpe |
| F45 | — |
| F46 | Motorsteuergerät 2 |
| F47 | Sonstiges 2/Zündung |
| F48 | Nebelscheinwerfer (falls vorhanden) |
| F49 | — |
| F50 | Trailer-Park-Lampen |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Waschpumpe |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Spiegel Defogger |
| F61 | — |
| F62 | Kanisterentlüftungsmagnet |
| F63 | — |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Linke Anhängerbremsleuchte/Blinkerleuchten |
| F66 | Anhänger-Bremsleuchte/Blinker rechts |
| F67 | Elektrische Servolenkung |
| F68 | — |
| F69 | Batteriegeregelte Spannungssteuerung |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Relais | |
| K1 | A/C-Kupplung |
| K2 | Anlasser |
| K3 | — |
| K4 | Wischergeschwindigkeit |
| K5 | Wischersteuerung |
| K6 | Laderaumlampe/Ladeflächenbeleuchtung (falls vorhanden) |
| K7 | Antriebsstrang |
| K8 | — |
| K9 | Aktuatoren für vordere Differenzialsperre (nur ZR2) |
| K10 | Aktuatoren für hintere Differenzialsperre (nur ZR2) |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | Vakuumpumpe |
| K13 | — |
| K14 | Parkleuchten für Anhänger |
| K15 | Laufen/Kurbeln |
| K16 | — |
| K17 | Heckscheiben-/Spiegelheizung |
2019, 2020, 2021
Anzeigen _
Instrumententafel
Zuordnung der Sicherungen und Relais in der Instrumententafel (2019, 2020, 2021)
| № | Verwendungszweck |
|---|---|
| F1 | Run/Crank Relaissteuerung/Hupenschalter/Dome-Lampen |
| F2 | — |
| F3 | — |
| F4 | Lenkradsteuerung |
| F5 | Linkes Scheinwerfer-Abblendlicht/vorderes linkes Parklicht/linke vordere Seitenmarkierung/linke hintere Seitenmarkierung |
| F6 | — |
| F7 | — |
| F8 | Spiegelfenstermodul |
| F9 | Instrumententafel-Cluster |
| F10 | — |
| F11 | Türverriegelungen |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Radio/Infotainment |
| F15 | RAP-Zubehörrelaissteuerung/Schalthebelsteuerung/Schaltmagnetventil/Wischerrelaissteuerung/Relaissteuerung der Scheibenwaschpumpe/Relaissteuerung der Heckscheibenheizung |
| F 16 | CGM (Kommunikations-Gateway-Modul) |
| F17 | Linke hintere Seitenmarkierung/rechte vordere Blinkleuchte/linke hintere Bremsleuchte/linke vordere Blinkleuchte/rechte hintere Bremsleuchte |
| F18 | Airbag/Erkennungs- und Diagnosemodul/Automatisches Insassenerkennungsmodul |
| F19 | — |
| F20 | Verstärker |
| F21 | — |
| F22 | — |
| F23 | Data-Link-Anschluss/USB-Front |
| F24 | 2019: HLK-Zündung. 2020-2021: HLK-Zündung/Zusatzheizung |
| F25 | Fahrertürverriegelung |
| F26 | — |
| F27 | — |
| F28 | Instrumententafel-Cluster und automatische Erkennungsanzeige |
| F29 | Rückfahrkamera/ Steuermodul Verteilergetriebe (4WD)/ Innenrückansicht |
| F30 | — |
| F31 | Frontkamera/Einparkhilfe hinten |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F33 | 2019-2020: Lenkradheizung/Ersatzteil 2021: Lenkradheizung/Kommunikations-Gateway-Modul Zündung |
| F34 | 2019: Ersatz. 2020-2021: Belüftete Vordersitze |
| F35 | Parken/Rückwärts/Neutral/Fahren/Low-Display/Drahtloses Lademodul/USB hinten |
| F36 | Zündsensor mit diskreter Logik |
| F37 | — |
| F38 | _ |
| F39 | Zusatzsteckdose 2 |
| F40 | — |
| F41 | Zusatzsteckdose 1/ Zigarettenanzünder |
| F42 | Fensterheber links |
| F43 | Elektrisch verstellbarer Fahrersitz |
| F44 | Hilfssteckdose |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| Relais | |
| K1 | Einbehaltene Zubehörleistung |
| K2 | Laufen/Kurbeln |
| K3 | — |
Anzeigen _
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2019, 2020, 2021)
| № | Verwendungszweck |
|---|---|
| F1 | Leistung des Traktionskontrollmoduls |
| F2 | Leistung des Motorsteuergeräts |
| F3 | Kupplung der Klimaanlage |
| F4 | — |
| F5 | Motorsteuergerät/integriertes Fahrgestellsteuergerät/Leistungsmodul der Kraftstoffpumpe |
| F6 | Scheibenwischer |
| F7 | Frachtlampe/Bettbeleuchtung |
| F8 | Einspritzdüsen – sogar |
| F9 | Einspritzdüsen – seltsam |
| F10 | Motorsteuergerät Zündung 1 |
| F11 | Sauerstoff/Luftmassenstrom/Feuchtigkeit/Ansauglufttemperatur/Drosselklappeneinlassdrucksensoren |
| F12 | Anlasser |
| F13 | Traktionskontrollmodul |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Aktuator Vorderachse |
| F18 | — |
| F19 | Aeroshutter |
| F20 | — |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F23 | — |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Pumpe für Antiblockiersystem |
| F27 | 2019: Anhängerbremssteuermodul. 2020-2021: Anhängerbremssteuermodul/Anhängerverkabelung |
| F28 | Heckscheibenheizung |
| F29 | — |
| F30 | Fahrersitzheizung |
| F31 | — |
| F32 | Beheizbarer Beifahrersitz |
| F33 | Rechter Scheinwerfer Abblendlicht/FRT rechte Parkleuchte/rechte vordere Seitenmarkierung/rechte hintere Seitenmarkierung |
| F34 | Leistungsmodul der Kraftstoffpumpe |
| F35 | Integriertes Chassis-Steuermodul |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernscheinwerfer |
| F38 | Linker Fernscheinwerfer |
| F39 | Aktuatoren für hintere Differenzialsperre |
| F40 | Aktuatoren für vordere Differenzialsperre |
| F41 | — |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | Vakuumpumpe |
| F46 | Motorsteuergerät Zündung 2 |
| F47 | Mid-Park-Phasensperre/Aktives Kraftstoffmanagement/Motoröl- und Behälterspülmagnet(e)/Sauerstoffsensor//Motorthermostatheizung |
| F48 | Nebelscheinwerfer |
| F49 | — |
| F50 | Parkleuchten für Anhänger |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Waschpumpe |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Spiegel-Entnebeler |
| F61 | — |
| F62 | Kanisterentlüftungsmagnetventil |
| F63 | — |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Linke Anhänger-Bremsleuchte/Blinkerleuchten |
| F66 | Anhängerbremsleuchte rechts/Blinkerleuchten |
| F67 | Elektrische Servolenkung |
| F68 | — |
| F69 | Batteriegeregelte Spannungsregelung |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Relais | |
| K1 | Kupplung der Klimaanlage |
| K2 | Anlasser |
| K3 | — |
| K4 | Wischergeschwindigkeit |
| K5 | Wischersteuerung |
| K6 | Frachtlampe/Bettbeleuchtung |
| K7 | Antriebsstrang |
| K8 | — |
| K9 | 2019: Aktuatoren für hintere Differenzialsperre. 2020-2021: Aktuatoren für vordere Differenzialsperre |
| K10 | 2019: Aktuatoren für vordere Differenzialsperre. 2020-2021: Aktuatoren für hintere Differenzialsperre |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | — |
| K13 | Vakuumpumpe |
| K14 | Parkleuchten für Anhänger |
| K15 | Laufen/Kurbeln |
| K16 | — |
| K17 | Heckscheiben-/Spiegelheizung |
2022
Instrumententafel
Zuordnung der Sicherungen und Relais im Sicherungskasten Instrumententafel (2022)
| № | Verwendungszweck |
|---|---|
| F1 | Karosserie-Steuermodul 1 – Blinker-Abblendsteuerung, Relaisspulensteuerung für verbleibende Zubehörstromversorgung (RAP), Versorgungsspannung für hintere Kennzeichenleuchte, Relaissteuerung für Windschutzscheibenwaschanlage, Relaisspulensteuerung für Laufen/Ankurbeln, Tempomat/Elektronische Drehmomentregelung/Drehmomentwandler-Kupplungsbremssignal, Fahren Zündspannung 3 |
| F2 | – |
| F3 | – |
| F4 | Lenkradsteuerung |
| F5 | Karosserie-Steuermodul 2 – Innenleuchtensteuerung, Zubehörspannung (1), Rückfahrleuchten-Relaissteuerung, Steuerung des Parksperren-Magnetventils, Signal zum Betätigen der Anhängerbremse |
| F6 | – |
| F7 | – |
| F8 | Spiegelfenstermodul |
| F9 | Instrumententafel-Cluster |
| F10 | – |
| F11 | Karosseriesteuermodul 8 – Türverriegelungsbetätiger-Verriegelungssteuerung 2, Türverriegelungssteuerung (2), Türverriegelungsbetätiger-Entriegelungssteuerung |
| F12 | – |
| F13 | OnStar/HVAC |
| F14 | Radio/Infotainment |
| F15 | Karosserie-Steuermodul 6 – LED-Hinterleuchtungs-Dimmsteuerung, Innenleuchten, Außenleuchten, Rückfahr-/Rückfahrscheinwerfer, Direktantrieb, Versorgungsspannung der Bremslicht-Relaisspule |
| F 16 | Kommunikations-Gateway-Modul |
| F17 | Karosseriesteuergerät 4 – Versorgungsspannung Abblendlicht linker Scheinwerfer, Versorgungsspannung Parkleuchte rechts, Versorgungsspannung Bremsleuchte hinten links, Versorgungsspannung Parkleuchte hinten rechts |
| F18 | Airbag/Erkennungs- und Diagnosemodul/Automatisches Insassenerkennungsmodul |
| F19 | – |
| F20 | Verstärker |
| F21 | – |
| F22 | – |
| F23 | Datenverbindungsanschluss/ USB-Vorderseite |
| F24 | HVAC-Zündung/Zusatzheizung |
| F25 | Karosseriesteuergerät 7 – Versorgungsspannung der rechten hinteren Bremsleuchte, Versorgungsspannung der linken vorderen Blinkleuchte, Steuerung des Standlichtrelais |
| F26 | – |
| F27 | – |
| F28 | Kombi-Instrumententafel/Automatische Insassenerkennungsanzeige |
| F29 | Rückfahrkamera/Steuermodul für Verteilergetriebe (4WD)/Innenrückspiegel |
| F30 | – |
| F31 | Frontkamera/Einparkhilfe hinten |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F33 | Lenkradheizung/Kommunikations-Gateway-Modul Zündung |
| F34 | Belüftete Vordersitze |
| F35 | Parken/Rückwärts/Neutral/Fahren/Low-Display/Wireless-Lademodul/USB-Rückseite |
| F36 | Discrete Logic Zündsensor |
| F37 | – |
| F38 | – |
| F39 | Hilfssteckdose 2 |
| F40 | – |
| F41 | Zusatzsteckdose 1/Zigarettenanzünder |
| F42 | Fensterheber links |
| F43 | Elektrischer Fahrersitz |
| F44 | Hilfssteckdose |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbare Beifahrersitze |
| Relais | |
| K1 | Einbehaltene Zubehörleistung |
| K2 | Laufen/Kurbeln |
| K3 | – |
Anzeigen _
Motorraum
Zuordnung der Sicherungen und Relais im Sicherungskasten Motorraum (2022)
| № | Verwendungszweck |
|---|---|
| F1 | Leistung des Traktionssteuermoduls |
| F2 | Leistung des Motorsteuermoduls |
| F3 | Klimaanlagenkupplung |
| F4 | — |
| F5 | 4 ZYL Motor – Motorsteuermodul Laufen/Ankurbeln / Kraftstoffpumpenleistungsmodul Laufen Kurbeln 6 ZYL Motor – Integriertes Fahrgestellsteuermodul Laufen/Ankurbeln / Motorsteuermodul Laufen/Ankurbeln / Kraftstoffpumpenleistungsmodul Laufen Kurbeln |
| F6 | Scheibenwischer vorne |
| F7 | Frachtlampe/Bettbeleuchtung |
| F8 | 4-Zylinder-Motor – Ersatz 6-Zylinder-Motor – Einspritzdüsen gleichmäßig |
| F9 | 4-Zylinder-Motor – Einspritzdüsen 6-Zylinder-Motor – Kraftstoffeinspritzdüsen Ungerade |
| F10 | Zündung des Motorsteuergeräts |
| F11 | Sensoren für Sauerstoff/Luftmassenstrom/Feuchtigkeit/Ansauglufttemperatur/Drosselklappeneinlassdruck |
| F12 | Anlasser |
| F1B | Laufen/Kurbeln des Traktionssteuermoduls |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Vorderachsstellglied |
| F18 | — |
| F19 | Aeroshutter |
| F20 | — |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F23 | — |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Antiblockiersystem-Pumpe |
| F27 | Anhängerbremssteuermodul |
| F28 | Heckscheibenheizung |
| F29 | — |
| F30 | Fahrersitzheizung |
| F31 | — |
| F32 | Beheizbarer Beifahrersitz |
| F33 | Karosseriesteuergerät 3 – Versorgungsspannung Abblendlicht rechter Scheinwerfer, Versorgungsspannung Blinkerleuchte vorn rechts, Versorgungsspannung Parkleuchte links, Versorgungsspannung Parkleuchte hinten links |
| F34 | Leistungsmodul der Kraftstoffpumpe |
| F35 | 4-Zylinder-Motor – Nicht verwendet 6-Zylinder-Motor – Integriertes Chassis-Steuermodul |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernlichtscheinwerfer |
| F38 | Fernlicht links |
| F39 | 4-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor BISON – Aktuatoren für hintere Differenzialsperre |
| F40 | 4-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor BISON – Aktuatoren für vordere Differenzialsperre |
| F41 | — |
| F42 | — |
| F43 | 4-Zylinder-Motor – Kühlgebläse 6-Zylinder-Motor – Nicht verwendet |
| F44 | — |
| F45 | 4-Zylinder-Motor – Nicht verwendet 6-Zylinder-Motor – Bremsvakuumpumpe |
| F46 | 4 ZYL-Motor – Nicht verwendet 6 ZYL-Motor – Motorsteuermodul 2 |
| F47 | Mid Park Phase Lock/Active Fuel Management/Motoröl- und Kanisterspülmagnet(e)/Sauerstoffsensor |
| F48 | Nebelscheinwerfer |
| F49 | — |
| F50 | Anhänger-Parkleuchte |
| F51 | Horn |
| F52 | — |
| F5B | — |
| F54 | — |
| F55 | — |
| F56 | Waschpumpe |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Spiegel-Entnebeler |
| F61 | — |
| F62 | Kanisterentlüftungsmagnet |
| F6B | — |
| F64 | Anhänger-Rückfahrscheinwerfer |
| F65 | Bremsleuchte/ Blinker des linken Anhängers |
| F66 | Bremsleuchte/Blinker des rechten Anhängers |
| F67 | Elektrische Servolenkung |
| F68 | — |
| F69 | Batteriegeregelte Spannungssteuerung |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Relais | |
| K1 | Klimaanlagenkupplung |
| K2 | Anlasser |
| KB | — |
| K4 | Wischergeschwindigkeit |
| K5 | Wischersteuerung |
| K6 | Frachtlampe/Bettbeleuchtung |
| K7 | Antriebsstrang |
| K8 | — |
| K9 | 4-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor BISON – Aktuatoren für vordere Differenzialsperre |
| K10 | 4-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor – nicht verwendet 6-Zylinder-Motor BISON – Aktuatoren für vordere Differenzialsperre |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | — |
| K13 | 4-Zylinder-Motor – Nicht verwendet 6-Zylinder-Motor – Bremsvakuumpumpe |
| K14 | Trailer-Park-Lampen |
| K15 | Laufen/Kurbeln |
| K16 | — |
| K17 | Heckscheiben-/Spiegelheizung |
