Der Chevrolet SS wurde von 2013 bis 2018 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Chevrolet SS 2013, 2014, 2015, 2016, 2017 und 2018 , Informationen zur Position der Sicherungsbleche im Auto und Informationen über die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet SS 2013-2018
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Chevrolet SS sind die Sicherungen F36 ( Steckdose für hinteres Zubehör), F37 (Steckdose für Innenzubehör) und F38 (Feuerzeug für Zubehör) im Sicherungskasten des Gepäckraums.
Sicherungskasten der Instrumententafel

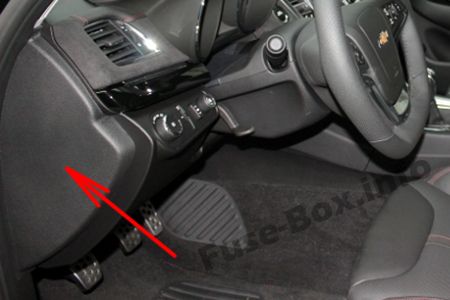

Position des Sicherungskastens
Es befindet sich an der Seite der Instrumententafel hinter der Abdeckung.

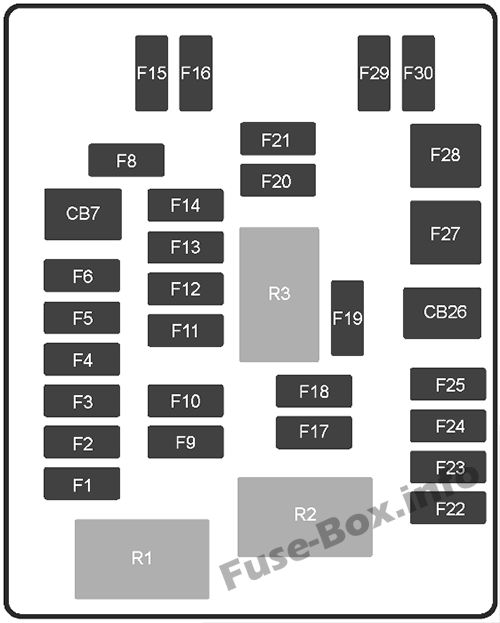

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Verwendung |
|---|---|
| F1 | Körpersteuerungsmodul 1 |
| F2 | Diagnostic Link Connector |
| F3 | LPG-Absperrmagnet |
| F4 | Körpersteuerungsmodul 2 |
| F5 | Zündschloss |
| F6 | Elektrische Lenksteuerung |
| CB7 | Nicht benutzt |
| F8 | Nicht benutzt |
| F9 | Nicht benutzt |
| F10 | Nicht benutzt |
| F11 | Shunt 1 |
| F12 | Airbag / automatische Insassenerkennung |
| F13 | Kombiinstrument |
| F14 | HLK-Steuermodul |
| F15 | Regensensor |
| F 16 | Körpersteuerungsmodul 3 |
| F17 | LPG-Absperrmagnet |
| F18 | Nicht benutzt |
| F19 | SWC Hintergrundbeleuchtung |
| F20 | Nicht benutzt |
| F21 | Nicht benutzt |
| F22 | Shunt 2 |
| F23 | Körpersteuerungsmodul 4 |
| F24 | Körpersteuerungsmodul 5 |
| F25 | Körpersteuerungsmodul 6 |
| CB26 | Nicht benutzt |
| F27 | Körpersteuerungsmodul 8 |
| F28 | Gebläse |
| F29 | Zubehör |
| F30 | Körpersteuerungsmodul 7 |
| Relais | |
| R1 | Logistik |
| R2 | LPG-Absperrmagnet 1 |
| R3 | LPG-Absperrmagnet 2 |
Sicherungskasten im Motorraum

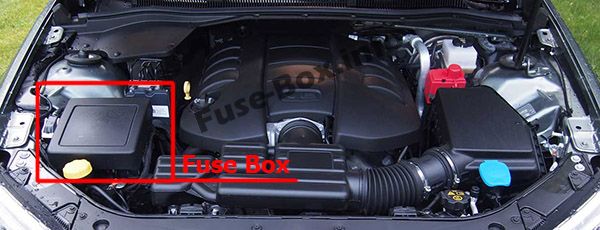

Position des Sicherungskastens
Es befindet sich im Motorraum auf der rechten Seite des Fahrzeugs.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Verwendung |
|---|---|
| F1 | Beheizte Spiegel |
| F2 | Nicht benutzt |
| F3 | Heckscheibenheizung |
| F4 | Nicht benutzt |
| F5 | Spot Lampe rechts |
| F6 | Fahrersitz |
| F7 | Waschpumpe |
| F8 | Beifahrersitz |
| F9 | EMER / VEH / FT / LP |
| F10 | Nicht benutzt |
| F11 | Fahrlichter |
| F12 | Scheinwerferwaschanlage |
| F13 | Spotlampe links |
| F14 | ABS-Pumpe |
| F15 | ABS-Ventile |
| F 16 | Nicht benutzt |
| F17 | Nicht benutzt |
| F18 | Beheizte Vordersitze |
| F19 | Nicht benutzt |
| F20 | Nicht benutzt |
| F21 | Schalter für Beifahrerfenster |
| F22 | Heckscheibenwischer |
| F23 | Schiebedach |
| F24 | Frontwischer |
| F25 | Automatische Insassenerkennung / Instrumentenclusterzündung |
| F26 | LRBEC-Zündung |
| F27 | Nicht benutzt |
| F28 | Zündung / Einspritzdüsen Even-V8 |
| F29 | Motorsteuergerät-V8, Zündung ungerade-V6 / EMIS |
| F30 | Nicht benutzt |
| F31 | Nicht benutzt |
| F32 | 2014-2015: Nebelscheinwerfer |
| F33 | Zünd-IP / KÖRPER |
| F34 | Steuersystem für Kraftstoffsystem |
| F35 | Nicht benutzt |
| F36 | ESCL |
| F37 | EMIS 2 / lgnition Even-V6 |
| F38 | Motorsteuergerät-V6, Einspritzdüsen / Zündung ungerade-V8 |
| F39 | INCLR-Pumpe |
| F40 | Nicht benutzt |
| F41 | Getriebesteuergerät / elektrische Servolenkung |
| F42 | Anlasser |
| F43 | Nicht benutzt |
| F44 | Linker versteckter Scheinwerfer |
| F45 | Rechter versteckter Scheinwerfer |
| F46 | Fernlichtscheinwerfer links und rechts |
| F47 | Horn |
| F48 | Motorkühlgebläse |
| F49 | Automatische Leuchtweitenregulierung |
| F50 | Zündung des Getriebesteuergeräts |
| F51 | Zündung des Motorsteuergeräts |
| F52 | Bremsvakuumpumpe |
| F53 | Klimakompressorkupplung |
| F54 | Verdampfer-Steuermodul |
| Relais | |
| R1 | Fahrlichter |
| R2 | Scheinwerferwaschanlage |
| R3 | Unterlegscheibenpumpe |
| R4 | Unterlegscheibenpumpe |
| R5 | Heckscheibenheizung |
| R6 | Frontwischersteuerung |
| R7 | Wischergeschwindigkeit |
| R8 | Motorsteuerungsmodul |
| R9 | Nicht benutzt |
| R10 | INCLR-Pumpe |
| R11 | Nicht benutzt |
| R12 | Heckscheibenwischersteuerung |
| R13 | Nebelscheinwerfer |
| R14 | Abblendlicht |
| R15 | Fernlicht |
| R16 | Anlasser |
| R17 | Laufen / Kurbeln |
| R18 | Bremsvakuumpumpe |
| R19 | Klimaanlagensteuerung |
| R20 | Horn |
| * Die Relais R3, R4, R12, R13 und R20 sind auf der Leiterplatte montierte Relais. |
Sicherungskasten im hinteren Fach

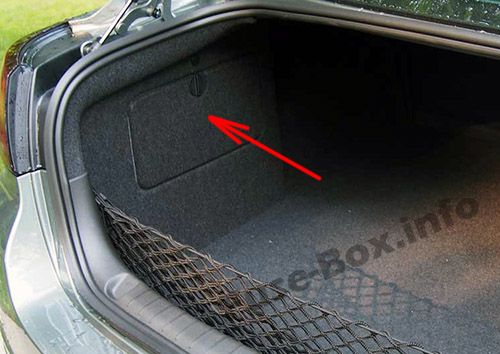

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Kofferraums hinter der Abdeckung über der Batterie.
ad vertisements

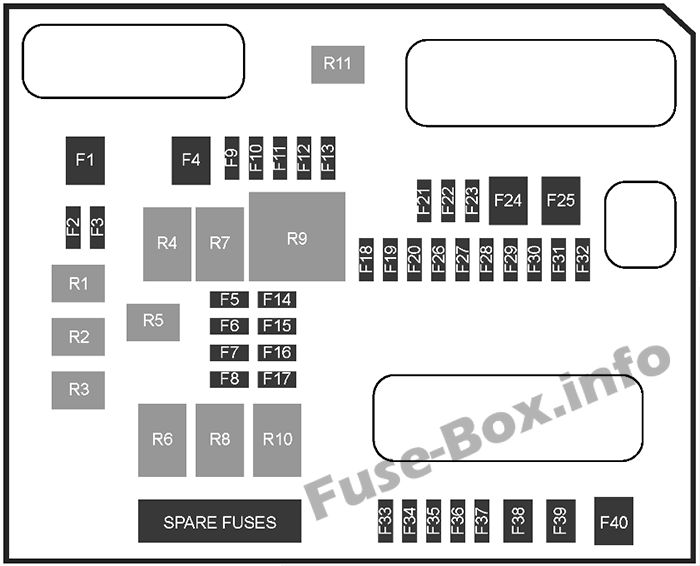

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Gepäckraum
| № | Verwendung |
|---|---|
| F1 | Fahrer vorne / links Heckscheibe |
| F2 | EMER / VEH / ACCY |
| F3 | Stammfreigabe |
| F4 | Passiver Eintrag Passiver Start-BATT 2 |
| F5 | Radio |
| F6 | Nicht benutzt |
| F7 | Nicht benutzt |
| F8 | Steuersystem für Kraftstoffsystem |
| F9 | MRTD |
| F10 | Decklid Blinklampen / EDI-Modul |
| F11 | Zusatzbatterie |
| F12 | Nicht benutzt |
| F13 | Nicht benutzt |
| F14 | Unterhaltung auf dem Rücksitz |
| F15 | Automatische Leuchtweitenregulierung |
| F 16 | Nicht benutzt |
| F17 | Nicht benutzt |
| F18 | OnStar |
| F19 | Spiegel- / Fenstermodul |
| F20 | Kanisterentlüftungsmagnet |
| F21 | Passiver Eintrag Passiver Start-BATT 1 |
| F22 | Memory Seat-Modul |
| F23 | Verstärker |
| F24 | Beifahrer vorne / rechts Heckscheibe |
| F25 | Elektrische Feststellbremse |
| F26 | Heckklappenmodul |
| F27 | Kamera Zündung |
| F28 | Vordere Entlüftungssitzzündung |
| F29 | Anhänger Modul Zündung |
| F30 | Advanced Park Assist / Side Blind Zone Alert |
| F31 | Motorsteuerungsmodul |
| F32 | Hilfsmessgeräte |
| F33 | Beibehaltene Zubehörleistung |
| F34 | Batteriespannungserfassung |
| F35 | Heckklappenmotor |
| F36 | Steckdose für hinteres Zubehör |
| F37 | Steckdose für Innenzubehör |
| F38 | Feuerzeug |
| F39 | Nicht benutzt |
| F40 | Trailer-Modul |
| Relais | |
| R1 | Stammfreigabe |
| R2 | Zubehörteil |
| R3 | Nicht benutzt |
| R4 | Lauf |
| R5 | Nicht benutzt |
| R6 | Beibehaltene Zubehörleistung |
| R7 | Logistik |
| R8 | Nicht benutzt |
| R9 | Nicht benutzt |
| R10 | 2013-2014: Nicht verwendet 2015-2018: Auslassventil |
| R11 | 2013-2014: Kindersicherungen 2015-2018: Nicht verwendet |
| * Die Relais R1, R2, R3 und R5 sind auf der Leiterplatte montierte Relais. |
