In diesem Artikel betrachten wir den Chevrolet Tracker der zweiten Generation (Suzuki Vitara), der von 1999 bis 2004 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Chevrolet Tracker 1999, 2000, 2001, 2002, 2003 und 2004 , um Informationen über den Standort zu erhalten Informieren Sie sich über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Chevrolet Tracker 1999-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Tracker befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherung „CIG“) und im Sicherungskasten des Motorraums (siehe Sicherungen №1 und №7).
Position des Sicherungskastens

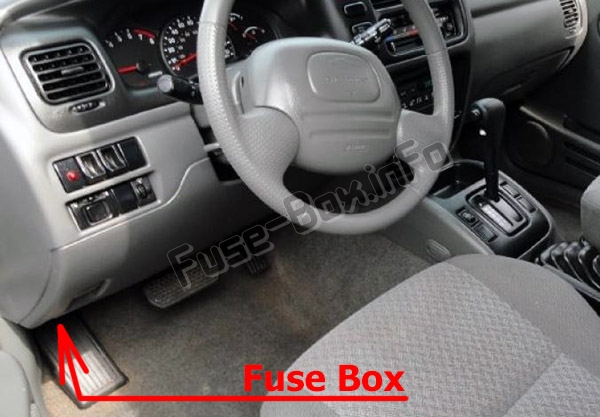

Es befindet sich unter der linken Seite der Instrumententafel.

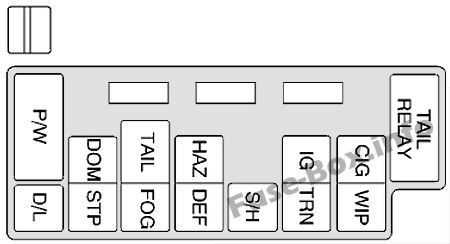

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| Name | Verwendung |
|---|---|
| P / W. | Power Windows |
| DOM | 1999-2001: Lichtkuppel 2002-2004: Lichtkuppel, Funkspeicher |
| SCHWANZ | Kennzeichenleuchte, Freigabe- / Begrenzungsleuchten, Instrumententafelbeleuchtung, Warnton |
| HAZ | 1999-2001: Warnblinkanlage 2002-2004: Warnblinkanlage, Blinker |
| ICH G | Sauerstoffsensorheizung, Tempomat, Zündspule, Messgerät, G-Sensor |
| CIG | Zigarre / Zigarettenanzünder, Radio, Power Mirror |
| D / L. | Türschlösser |
| STP | Bremslicht, Hupe, mittlere hoch montierte Bremsleuchte, Tempomat |
| NEBEL | Nicht benutzt |
| DEF | 1999-2001: Heckscheiben-Defogger, DRL 2002-2004: Heckscheiben-Defogger, DRL, Heizung, Klimaanlage |
| SCH | Nicht benutzt |
| TRN | 1999-2001: Blinker, Rückfahrscheinwerfer 2002-2004: Blinker, Rückfahrscheinwerfer, Warnblinkanlage |
| WIP | Scheibenwischer / Unterlegscheibe, Heckscheibenwischer / Unterlegscheibe |
| * Sicherungen für die Airbags und die Heizung / Klimaanlage befinden sich neben dem Sicherungsblock der Instrumententafel |
Position des Sicherungskastens

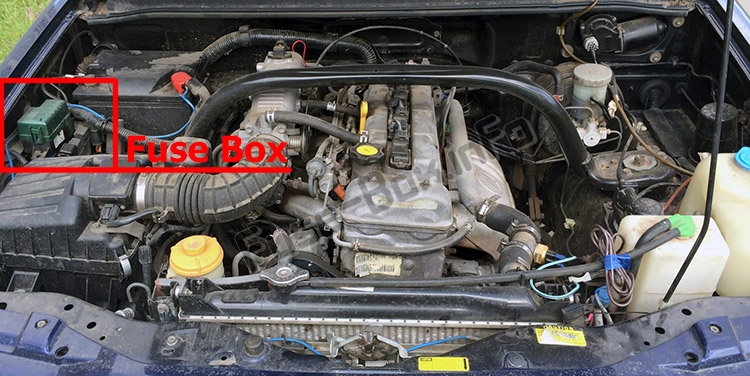

Es befindet sich im Motorraum auf der Beifahrerseite (Relais befinden sich neben dem Sicherungskasten).
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Verwendung |
|---|---|
| 1 | Zubehörsteckdose |
| 2 | Elektronisches Kraftstoffeinspritzsystem |
| 3 | Rechter Scheinwerfer |
| 4 | Linker Scheinwerfer, Fernlichtanzeige |
| 5 | Heizung |
| 6 | Warnblinkanlage, Heckkombinationsleuchte, Lichtkuppel, Hupe |
| 7 | Zigarettenanzünder, Radio, IG, Messgerät, Scheibenwischer, Waschmaschine, Heckentfroster, Blinker, Rückfahrscheinwerfer |
| 8 | Antiblockiersystem |
| 9 | Alle elektrischen Lasten |
| 14 | Klimaanlage |
| Relais | |
| 10 | Schaltsperre |
| 11 | Hupe (nur 2,5 l Motor) |
| 12 | Klimakompressor |
| 13 | Klimaanlage Kondensatorlüfter |
