Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Traverse der Baujahre 2018 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Chevrolet Traverse 2018-2020 ..
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chevrolet Traverse?
- Was zeigt die Sicherungsbelegung?
- Weitere Chevrolet Sicherungskasten-Belegungen
Sicherungsbelegung Chevrolet Traverse 2018-2020 ..
Die Sicherungen des Zigarettenanzünders ( Steckdose) in der Chevrolet Traverse sind die Sicherung F37 (Steckdose / kabelloses Ladegerät / Zubehör), der Leistungsschalter F42 (Zusatzsteckdose / Feuerzeug) im Sicherungskasten der Instrumententafel und der Leistungsschalter CB3 (hintere Zusatzsteckdose) ) im Sicherungskasten des hinteren Fachs.
I

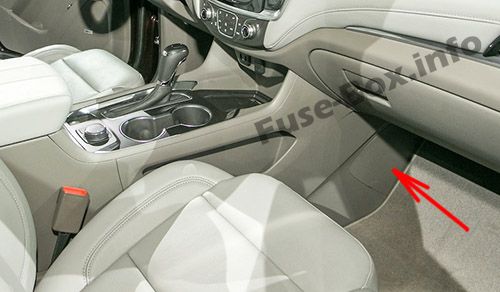

Position des Sicherungskastens
Es befindet sich unter der Instrumententafel auf der Beifahrerseite hinter der Abdeckung.

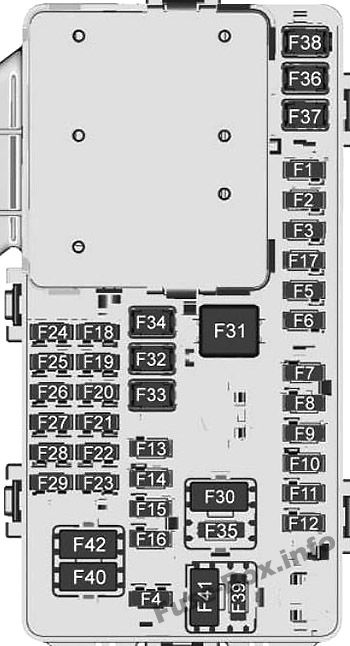

Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Karosseriesteuergerät 6 |
| F2 | Diagnoselink |
| F3 | Elektrisches Lenksäulenschloss |
| F4 | Hinteres USB |
| F5 | – – |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Körpersteuerungsmodul 3 |
| F8 | – – |
| F9 | Beheizter Sitz vorne rechts |
| F10 | Airbag |
| F11 | Elektronische Präzisionsverschiebung |
| F12 | Verstärker |
| F13 | Körpersteuerungsmodul 7 |
| F14 | Beheizter Sitz vorne links |
| F15 | – – |
| F 16 | Schiebedach |
| F17 | Kommunikations-Gateway-Modul (falls vorhanden) |
| F18 | Kombiinstrument |
| F19 | Karosseriesteuergerät 1 |
| F20 | Drahtloses Lademodul |
| F21 | Körpersteuerungsmodul 4 |
| F22 | Infotainment |
| F23 | Körpersteuerungsmodul 2 |
| F24 | – – |
| F25 | Einparkhilfe |
| F26 | Kommunikationsintegrationsmodul |
| F27 | Video |
| F28 | Anzeige für Radio / Heizung, Lüftung und Klimaanlage |
| F29 | Radio |
| F30 | Lenkradsteuerung |
| F31 | Frontgebläse |
| F32 | DC AC Wechselrichter |
| F33 | Fahrersitz |
| F34 | Beifahrersitz |
| F35 | Vorschub- / Körpersteuermodul 4 |
| F36 | Elektrische Servolenkung |
| F37 | Steckdose / Drahtloses Ladegerät / Zubehör |
| F38 | Karosseriesteuergerät 8 |
| F39 | Das Lenkrad steuert die Hintergrundbeleuchtung |
| Leistungsschalter | |
| F40 | – – |
| F41 | – – |
| F42 | Zusatzsteckdose / Feuerzeug |

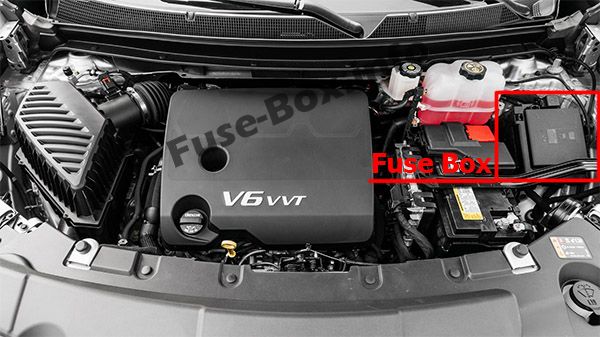

Position des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite.
ad vertisements

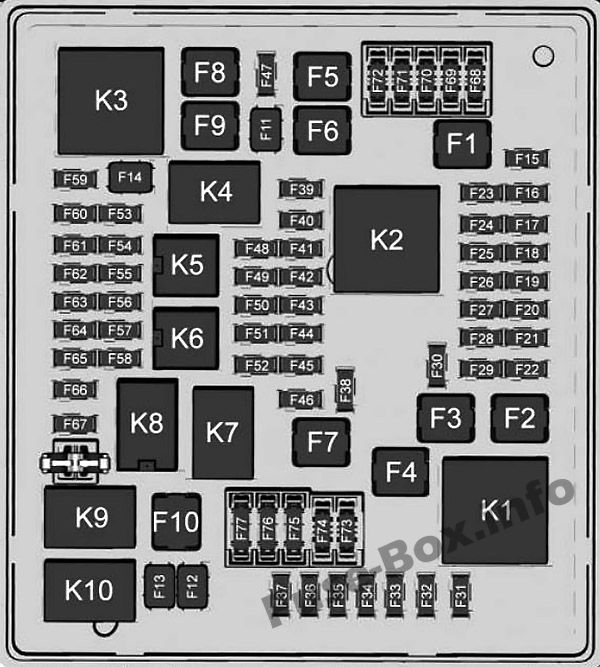

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im Motorraum (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Antiblockiersystempumpe |
| F2 | Anlasser 1 |
| F3 | DC DC Transformator 1 |
| F4 | – – |
| F5 | DC DC Transformator 2 |
| F6 | – – |
| F7 | – – |
| F8 | – – |
| F9 | Vakuumpumpe |
| F10 | Frontscheibenwischer |
| F11 | – – |
| F12 | – – |
| F13 | Anlasser 2 |
| F14 | – – |
| F15 | Heckscheibenwischer |
| F 16 | – – |
| F17 | – – |
| F18 | – – |
| F19 | – – |
| F20 | – – |
| F21 | – – |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park- / Anhängerleuchten |
| F24 | Rechter Anhänger Stoplamp / Turnlamp |
| F25 | Lenksäulenschloss |
| F26 | – – |
| F27 | Linke Anhängerbremsleuchte / Blinker |
| F28 | – – |
| F29 | – – |
| F30 | Waschpumpe |
| F31 | – – |
| F32 | Linker Abblendlichtscheinwerfer |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | – – |
| F36 | – – |
| F37 | Rechter Abblendlichtscheinwerfer |
| F38 | Automatischer Motor zur Leuchtweitenregulierung (falls vorhanden) |
| F39 | Getriebesteuergerät |
| F40 | Linke hintere Buselektrik / Zündung |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-up-Display (falls vorhanden) |
| F44 | Kommunikations-Gateway-Modul / Run / Crank (falls vorhanden) |
| F45 | – – |
| F46 | – – |
| F47 | – – |
| F48 | – – |
| F49 | Innenrückspiegel |
| F50 | Steuermodul des Kraftstoffsystems |
| F51 | Beheiztes Lenkrad |
| F52 | Klappsitzschalter |
| F53 | – – |
| F54 | Kühlmittelpumpe |
| F55 | Klimakupplung |
| F56 | Integriertes Chassis-Steuermodul |
| F57 | Motorsteuergerät / Zündung |
| F58 | Getriebesteuergerät / Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | – – |
| F61 | 2018: O2-Sensor 1 / MAF / Aeroshutter. 2019: O2-Sensor 1 / MAF. 2020: O2-Sensor 1 / Luftstrom |
| F62 | 2018: Motorsteuergerät – sogar 1. 2019-2020: Nicht verwendet. |
| F63 | 2018: O2-Sensor 2 / Kanister / Motoröl / Turbo. 2019: Nicht verwendet. 2020: O2-Sensor 2 / Kanister / Motoröl / Turbo |
| F64 | 2018: Motorsteuergerät – sogar 2 2019: Aeroshutter |
| F65 | Antriebsstrang des Motorsteuergeräts 1 |
| F66 | Antriebsstrang des Motorsteuergeräts 2 |
| F67 | Motorsteuergerät – ungerade |
| F68 | – – |
| F69 | – – |
| F70 | – – |
| F71 | – – |
| F72 | – – |
| F73 | – – |
| F74 | – – |
| F75 | – – |
| F76 | – – |
| F77 | – – |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen / Kurbeln |
| K3 | Vakuumpumpe |
| K4 | – – |
| K5 | Klimaanlage |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klappsitze |
| K9 | – – |
| K10 | Anlasser 2 |
ad vertisements

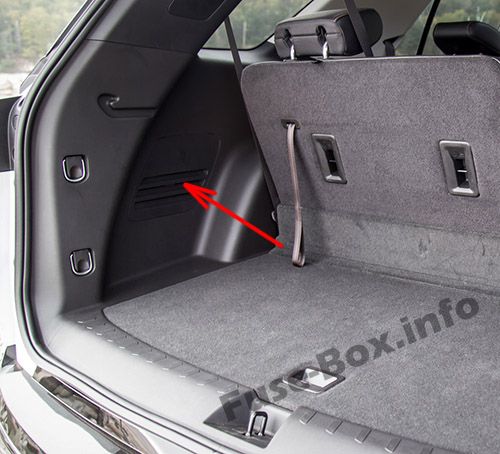

Position des Sicherungskastens
Der hintere Fachblock befindet sich hinter einer Verkleidung auf der Fahrerseite des hinteren Ablagefachs.
Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im hinteren Fach (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | – – |
| F2 | Anhänger |
| F3 | Klappsitze |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | – – |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | – – |
| F11 | Anhänger rückwärts |
| F12 | USB / Sitze in der dritten Reihe |
| F13 | – – |
| F14 | – – |
| F15 | – – |
| F 16 | – – |
| F17 | 2018-2019: Kamera. 2020: Luftqualitätssensor |
| F18 | – – |
| F19 | 2018-2019: Belüftete Sitze. 2020: Belüftete Sitze / Massage |
| F20 | – – |
| F21 | – – |
| F22 | – – |
| F23 | – – |
| F24 | Lendenwirbelsäule |
| F25 | – – |
| F26 | Anhängerbremsleuchten |
| F27 | 2018-2019: – 2020: Massage |
| F28 | Passiver Eintrag / Passiver Start |
| F29 | – – |
| F30 | Kanisterentlüftung |
| F31 | – – |
| F32 | Beheizte Spiegel |
| F33 | USB / Sitze in der zweiten Reihe |
| F34 | Heckklappenmodul |
| F35 | Steuermodul des Kraftstoffsystems |
| F36 | – – |
| F37 | – – |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Memory-Sitzmodul |
| F41 | Automatischer Belegungssensor |
| F42 | – – |
| F43 | – – |
| F44 | – – |
| F45 | Heckklappenmotor |
| F46 | Beheizte Rücksitze |
| F47 | – – |
| F48 | – – |
| F49 | – – |
| F50 | – – |
| F51 | – – |
| F52 | Semiaktives Dämpfungssystemmodul |
| F53 | – – |
| F54 | Externes Objekt, das Remote-System- / Blindzonenalarm berechnet |
| F55 | – – |
| F56 | Universeller Garagentoröffner / Überkopfkonsole |
| F57 | Freisprechverschluss |
| Leistungsschalter | |
| CB1 | – – |
| CB2 | – – |
| CB3 | Hintere Hilfssteckdose |
| Relais | |
| K1 | – – |
| K2 | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Traverse?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
