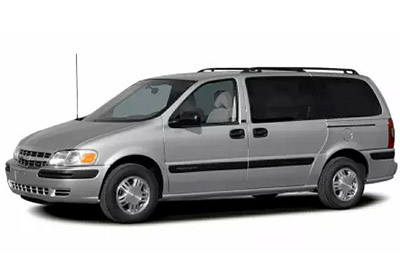

Der Minivan Chevrolet Venture wurde von 1997 bis 2005 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme von Chevrolet Venture 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 und 2005 , in denen Sie Informationen über die Position der Sicherung erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet Venture 1997-2005
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im Sicherungskasten der Instrumententafel. 1997-1999 – siehe Sicherungen „CIGAR / DLC“ (Zigarettenanzünder), „FRT PWR SCKT“ (vorderes elektrisches Zubehörsteckergehäuse) und „RR PWR SCKT“ (hinteres elektrisches Zubehörsteckergehäuse)). 2000-2005 – siehe Sicherungen „CIGAR / DIC / APO FRT“ (Zigarettenanzünder, vordere Hilfssteckdosen) und „RR PWR SCKT“ (Gehäuse des hinteren elektrischen Zubehörsteckers).
Position des Sicherungskastens
Instrumententafel

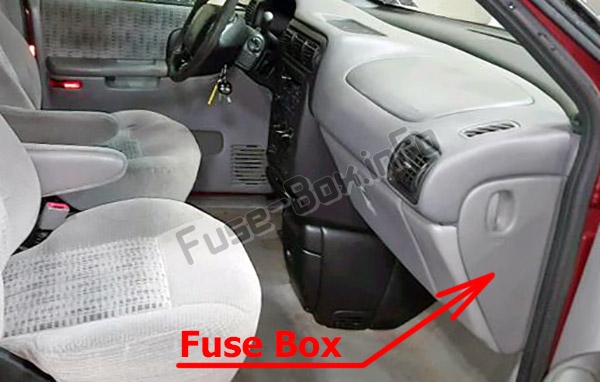

Der Sicherungskasten befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.
Motorraum

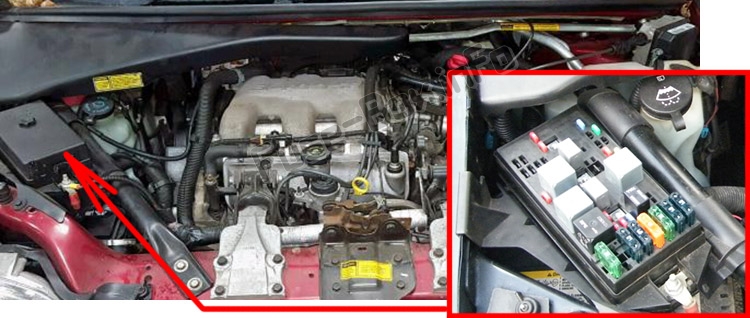

Der Sicherungskasten befindet sich auf der Beifahrerseite des Motorraums.
Sicherungskastendiagramme
ad vertisements
1997
Instrumententafel

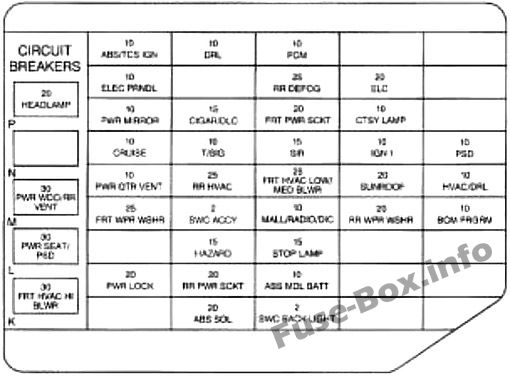

Zuordnung der Sicherungen in der Instrumententafel (1997)
| Name | Verwendung |
|---|---|
| ABS MDL BATT | Elektronisches Traktionskontrollmodul für Bremsen (EBTCM) |
| ABS SOL | Magnetventil für Vorderradbremse links und rechts |
| ABS / TCS IGN | Elektronisches Bremssteuerrelais und EBTCM |
| BCM PRGRM | Body Control Module (BCM) |
| ZIGARRE / DLC | Zigarettenanzünder und Datenverbindungsstecker (DLC) |
| CTSY-LAMPE | BCM |
| DRL | DRL-Steuermodul |
| ELC | Luftkompressor und ELC-Relais mit elektronischer Niveauregulierung (ELC) |
| ELEC PRNDL | Kombiinstrument zu PRNDL-Anzeigen |
| FRT HVAC LOW / MED BLWR | Heizung-A / C-Steuerung |
| FRT PWR SCKT | Vorderes elektrisches Zubehörsteckergehäuse |
| FRT WPR / WSHR | Scheibenwischer- / Waschmaschinenmotor und Schalter |
| GEFAHR | Signalschalter drehen |
| HVAC / DRL | Luftumwälzmotor, DRL-Steuermodul, Heizungs-A / C-Steuerung, Temperatur-Türantrieb (vorne) und Heckscheiben-Defogger Rela |
| IGN 1 | ELC-Sensor, BCM, elektronisches Bremssteuerungs-Anzeigelampen-Treibermodul, Kombiinstrument, Heckklappenantriebsmotor, Heckscheibenwischer und Multifunktionsschalter (Nebelscheinwerferschalter / TCS-Aktivierungsschalter) und Bremslicht- / Drehmomentwandlerkupplungsschalter (TCC) |
| MALL / RADIODIC | BCM, Fahrerinformationsanzeige, Radio und Radio-Lautsprecherlautstärke |
| PCM | IGN MAIN Relais und PC |
| PSD | Motor des hinteren Seitentürantriebs |
| PWR LOCK | BCM |
| PWR-SPIEGEL | Power Remote Control Spiegelschalter |
| PWR QTR VENT | Innenleuchten und Multifunktionsschalter (Power Vent Switch) |
| RR HVAC | Hinterer Gebläsemotor, hintere Heizungs-A / C-Steuerung und Temperaturtürantrieb (hinten) |
| RR DEFOG | Heckscheiben-Defogger Rela |
| RR PWR SCKT | Hinteres elektrisches Zubehörsteckergehäuse |
| RR WPWSHR | Heckscheibenwischermotor, Heckscheibenwischer und Multifunktionsschalter (HeckscheibenwischerNasher-Schalter) |
| HERR | Aufblasbares Rückhaltemodul |
| STOPPLAMPE | Bremslichtschalter auf Bremslicht |
| SCHIEBEDACH | Schiebedach-Steuermodul |
| SWC ACCY | Lenkrad-Funkschalter |
| SWC HINTERGRUNDBELEUCHTUNG | Lenkrad-Funkschalter (Beleuchtung) |
| T / SIG | Signalschalter drehen |
| Leistungsschalter | |
| FRT HVAC HI BLWR | Gebläsemotorwiderstand |
| SCHEINWERFER | DRL-Steuermodul, Scheinwerfer-Dimmschalter und Scheinwerferschalter |
| PWR SEATPSD | 6-Wege-Kraftsitz (e) und Moto für den hinteren Seitentürantrieb |
| PWR WDO / RR VENT | Front Power Windows |
ad vertisements
Motorraum

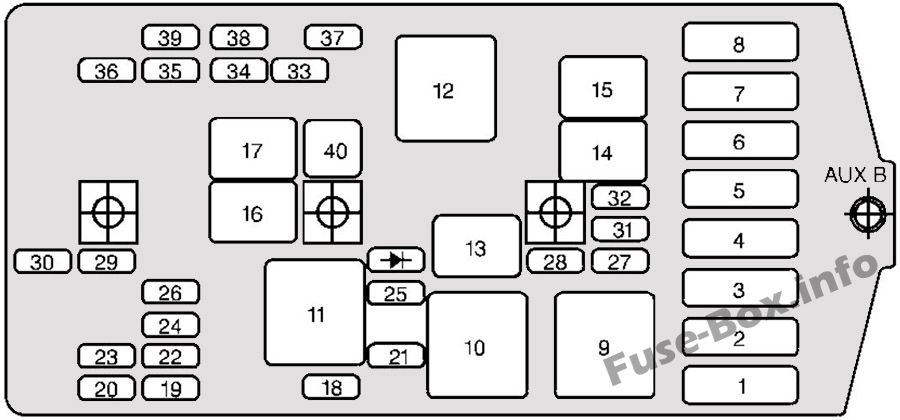

Zuordnung der Sicherungen und Relais im Motorraum (1997-1999)
| № | Name | Verwendung |
|---|---|---|
| 18 | INJ | Einspritzdüsen 1-6 |
| 19 | SCHONEN | Nicht benutzt |
| 20 | SCHONEN | Nicht benutzt |
| 21 | IGN1-UH | 1997: EVAP-Kanister-Spülventil (EVAP), EVAP-Kanister-Vakuumschalter, beheizte Sauerstoffsensoren Nr. I und Nr. 2, AGR-Ventil (Linear Abgasrückführungsventil), MAF-Sensor (Mass Air Flow) und PCM-Antriebsstrang-Steuermodul
1998- 1999: EVAP-Kanister-Spülventil (Evaporative Emissions), beheizte Sauerstoffsensoren 1 und 2, Luftmassenmesser (MAF) |
| 22 | SCHONEN | Nicht benutzt |
| 23 | SCHONEN | Nicht benutzt |
| 24 | SCHONEN | Nicht benutzt |
| 25 | ELEK IGN | Zündsteuermodul (ICM) |
| 26 | SCHONEN | Nicht benutzt |
| 27 | B / U LAMPE | Transaxle Range Switch auf Rückfahrscheinwerfer |
| 28 | A / C CLU | A / C-CLU-Relais zu A / C-Kompressorkupplungsöl |
| 29 | RADIO | Fahrerinformationsanzeige, A / C-Steuerung der Heizung, Radio, Motor für die Steuerung des hinteren Türantriebs, ferngesteuerter Türverriegelungsempfänger (RCDLR), Sicherheitsanzeigelampe und Diebstahlsicherungsschocksensor |
| 30 | ALT SENSE | Generator |
| 31 | TCC | Bremslichtschalter des Automatikgetriebes (Drehmomentwandler-Kupplungsmagnete) auf PCM |
| 32 | BENZINPUMPE | Kraftstoffpumpenrelais |
| 33 | ECM SENSE | Antriebsstrang-Steuermodul (PCM) |
| 34 | – – | Nicht benutzt |
| 35 | FOG LP | Nebelscheinwerferrelais |
| 36 | HORN | Hupenrelais |
| 37 | PARK LP | Steuermodul für Tagfahrleuchten (DRL), Scheinwerfer und I / P-Dimmerschalter Diebstahlsicherungsrelais für Scheinwerfer |
| 38 | – – | Nicht benutzt |
| 39 | – – | Nicht benutzt |
| 40 | Mini-Sicherungsabzieher | |
| Maxi-Sicherungen | ||
| 1 | KÜHLER LÜFTER 2 | Kühlmittelventilatoren |
| 2 | – – | Nicht benutzt |
| 3 | SCHEINWERFER | Leistungsschalter: FRT HVAC HI BLWR und SCHEINWERFERSICHERUNGEN (Instrumententafel): GEFAHR und STOPLAMPE |
| 4 | BATT MAIN 2 | Leistungsschalter: PWR SEATRSD. Sicherungen (UP): ELC und RR DEFOG |
| 5 | IGN MAIN 1 | Zündschalter auf Sicherungen (Instrumententafel): ABS / TCS IGN, KREUZFAHRT, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG und PCM , IGN 1-U / H, INJ, TCC)] |
| 6 | KÜHLER LÜFTER 1 | Kühlmittelventilatoren |
| 7 | BATT MAIN 1 | Sicherungen (UP): ABS MDL BATT, CIGARDLC, CTSY LAMPE, FRT PWR SCKT, PWR LOCK, PWR MIRROR und RR PWR SCKT |
| 8 | IGN MAIN 2 | Zündschalter auf Sicherungen (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY und PWR WDO Leistungsschalter |
| Mini-Relais | ||
| 9 | COOLER FAN | RH LÜFTER 1, LH LÜFTER 2 |
| 10 | KÜHLER LÜFTER 2 | LH FAN 2 |
| 11 | IGN MAIN | SICHERUNGEN: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | KÜHLER LÜFTER 1 | RH LÜFTER 1, LH LÜFTER 2 |
| Mikrorelais | ||
| 13 | A / C CLU | A / C Kupplung |
| 14 | BENZINPUMPE | Benzinpumpe |
| 15 | F / FMP SPD CONT | Nicht benutzt |
| 16 | HORN | Horn |
| 17 | NEBELSCHEINWERFER | Linke Nebelscheinwerfer, rechte Nebelscheinwerfer, Nebelscheinwerferanzeige |
1998
ad vertisements
Instrumententafel

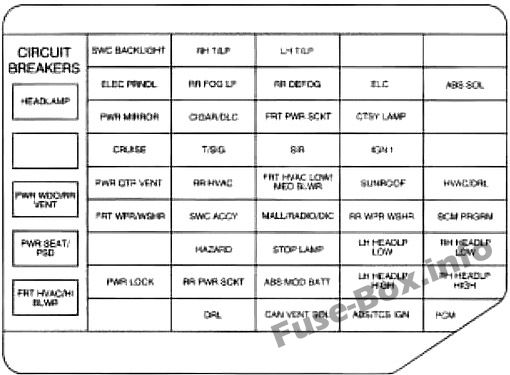

Zuordnung der Sicherungen in der Instrumententafel (1998)
| Name | Verwendung |
|---|---|
| SWC HINTERGRUNDBELEUCHTUNG | Lenkrad-Funkschalter (Beleuchtung) |
| ELEC PRNDL | Kombiinstrument zu PRNDL-Anzeigen |
| PWR-SPIEGEL | Power Remote Control Spiegelschalter |
| KREUZFAHRT | Tempomat, Schalter und Entriegelungsschalter |
| PWR QTR VENT | Innenleuchten und Multifunktionsschalter (Power Vent Switch) |
| FRT WPWSHR | Scheibenwischer / Scheibenwaschermotor und Schalter |
| PWR LOCK | BCM |
| RH TLP | Nicht benutzt |
| RR FOG LP | Nicht benutzt |
| ZIGARRE / DLC | Zigarettenanzünder und Datenverbindungsstecker (DLC) |
| T / SIG | Signalschalter drehen |
| RR HVAC | Hinterer Gebläsemotor, hintere Heizungs-NC-Steuerung und Temperaturtürantrieb (hinten) |
| SWC ACCY | Lenkrad-Funkschalter |
| GEFAHR | Signalschalter drehen |
| RR PWR SCKT | Hinteres elektrisches Zubehörsteckergehäuse |
| DRL | DRL-Steuermodul |
| LH TLP | Nicht benutzt |
| RR DEFOG | Heckscheiben-Defogger Rela |
| FRT PWR SCKT | Vorderes elektrisches Zubehörsteckergehäuse |
| HERR | Aufblasbares Rückhaltemodul |
| FRT HVAC LOWMED BLWR | Heizung-A / C-Steuerung |
| MALL / RADIO / DIC | BCM, Fahrerinformationsanzeige, Radio und Radio-Hecklautsprecherverstärker |
| STOPPLAMPE | Bremslichtschalter auf Bremslicht |
| ABS MOD BATT | Elektronisches BremssteuermodulElektronisches Bremszugsteuerungsmodul (EBCMEBTCM) |
| KANN SOL ENTLÜFTEN | EVAP-Kanisterentlüftungs-Solonoidventil (Evaporative Emissions) |
| ELC | Luftkompressor mit elektronischer Niveauregulierung (ELC) und ELC-Relais, Anhänger Harne |
| CTSY-LAMPE | BCM |
| IGN 1 | ALC-Sensor, BCM, Treibermodul für elektronische Bremssteuerungsanzeigelampe, Kombiinstrument, Heckscheibenwischer und Multifunktionsschalter (Schalter zum Umschalten der Nebelscheinwerfer) und Schalter für Brems- / Drehmomentwandlerkupplung (TCC) |
| SCHIEBEDACH | Schiebedach-Steuermodul |
| RR WPR WSHR | Heckscheibenwischermotor, Heckscheibenwischer und Multifunktionsschalter (Heckscheibenwischerschalter) |
| LH HEADLP LOW | Nicht benutzt |
| LH HEADLP HIGH | Nicht benutzt |
| ABS / TCS IGN Elect | Elektronisches Bremssteuermodul / Elektronisches Bremstraktionssteuermodul (EBCM / EBTCM) |
| ABS SOL | Magnetventil für Vorderradbremse links und rechts |
| HVAC / DRL | Lufteinlassantrieb, DRL-Steuermodul, Heizungs-A / C-Steuerung, Temperaturtürantrieb (vorne) und Heckscheiben-Defogger-Relais |
| BCM PRGRM | Body Control Module (BCM) |
| RH HEADLP LOW | Nicht benutzt |
| RH HEADLP HIGH | Nicht benutzt |
| PCM | IGN MAIN Relay und PCM |
| Leistungsschalter | |
| SCHEINWERFER | DRL-Steuermodul, Scheinwerfer und UP-Dimmer |
| PWR WDO / RR VENT | Front Power Windows |
| PWR SEATPSD | 6-Wege-Elektrositz (e) und Motor für den hinteren Seitentürantrieb |
| FRT HVAC / HI BLWR | Hochgeschwindigkeitsrelais des Gebläsemotors im Modul |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (1997-1999)
| № | Name | Verwendung |
|---|---|---|
| 18 | INJ | Einspritzdüsen 1-6 |
| 19 | SCHONEN | Nicht benutzt |
| 20 | SCHONEN | Nicht benutzt |
| 21 | IGN1-UH | 1997: EVAP-Kanister-Spülventil (EVAP), EVAP-Kanister-Vakuumschalter, beheizte Sauerstoffsensoren Nr. I und Nr. 2, AGR-Ventil (Linear Abgasrückführungsventil), MAF-Sensor (Mass Air Flow) und PCM-Antriebsstrang-Steuermodul
1998- 1999: EVAP-Kanister-Spülventil (Evaporative Emissions), beheizte Sauerstoffsensoren 1 und 2, Luftmassenmesser (MAF) |
| 22 | SCHONEN | Nicht benutzt |
| 23 | SCHONEN | Nicht benutzt |
| 24 | SCHONEN | Nicht benutzt |
| 25 | ELEK IGN | Zündsteuermodul (ICM) |
| 26 | SCHONEN | Nicht benutzt |
| 27 | B / U LAMPE | Transaxle Range Switch auf Rückfahrscheinwerfer |
| 28 | A / C CLU | A / C-CLU-Relais zu A / C-Kompressorkupplungsöl |
| 29 | RADIO | Fahrerinformationsanzeige, A / C-Steuerung der Heizung, Radio, Motor für die Steuerung des hinteren Türantriebs, ferngesteuerter Türverriegelungsempfänger (RCDLR), Sicherheitsanzeigelampe und Diebstahlsicherungsschocksensor |
| 30 | ALT SENSE | Generator |
| 31 | TCC | Bremslichtschalter des Automatikgetriebes (Drehmomentwandler-Kupplungsmagnete) auf PCM |
| 32 | BENZINPUMPE | Kraftstoffpumpenrelais |
| 33 | ECM SENSE | Antriebsstrang-Steuermodul (PCM) |
| 34 | – – | Nicht benutzt |
| 35 | FOG LP | Nebelscheinwerferrelais |
| 36 | HORN | Hupenrelais |
| 37 | PARK LP | Steuermodul für Tagfahrleuchten (DRL), Scheinwerfer und I / P-Dimmerschalter Diebstahlsicherungsrelais für Scheinwerfer |
| 38 | – – | Nicht benutzt |
| 39 | – – | Nicht benutzt |
| 40 | Mini-Sicherungsabzieher | |
| Maxi-Sicherungen | ||
| 1 | KÜHLER LÜFTER 2 | Kühlmittelventilatoren |
| 2 | – – | Nicht benutzt |
| 3 | SCHEINWERFER | Leistungsschalter: FRT HVAC HI BLWR und SCHEINWERFERSICHERUNGEN (Instrumententafel): GEFAHR und STOPLAMPE |
| 4 | BATT MAIN 2 | Leistungsschalter: PWR SEATRSD. Sicherungen (UP): ELC und RR DEFOG |
| 5 | IGN MAIN 1 | Zündschalter auf Sicherungen (Instrumententafel): ABS / TCS IGN, KREUZFAHRT, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG und PCM , IGN 1-U / H, INJ, TCC)] |
| 6 | KÜHLER LÜFTER 1 | Kühlmittelventilatoren |
| 7 | BATT MAIN 1 | Sicherungen (UP): ABS MDL BATT, CIGARDLC, CTSY LAMPE, FRT PWR SCKT, PWR LOCK, PWR MIRROR und RR PWR SCKT |
| 8 | IGN MAIN 2 | Zündschalter auf Sicherungen (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY und PWR WDO Leistungsschalter |
| Mini-Relais | ||
| 9 | COOLER FAN | RH LÜFTER 1, LH LÜFTER 2 |
| 10 | KÜHLER LÜFTER 2 | LH FAN 2 |
| 11 | IGN MAIN | SICHERUNGEN: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | KÜHLER LÜFTER 1 | RH LÜFTER 1, LH LÜFTER 2 |
| Mikrorelais | ||
| 13 | A / C CLU | A / C Kupplung |
| 14 | BENZINPUMPE | Benzinpumpe |
| 15 | F / FMP SPD CONT | Nicht benutzt |
| 16 | HORN | Horn |
| 17 | NEBELSCHEINWERFER | Linke Nebelscheinwerfer, rechte Nebelscheinwerfer, Nebelscheinwerferanzeige |
1999
ad vertisements
Instrumententafel

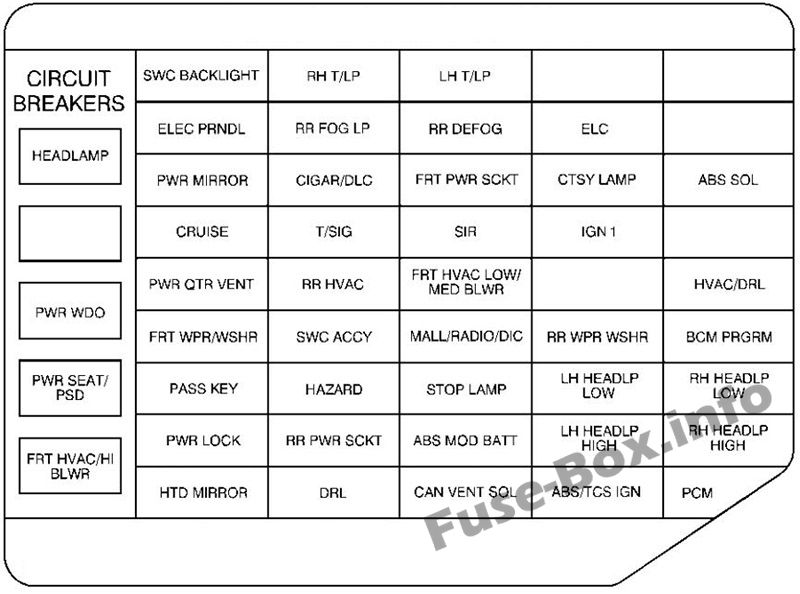

Zuordnung der Sicherungen in der Instrumententafel (1999)
| Name | Verwendung |
|---|---|
| SWC HINTERGRUNDBELEUCHTUNG | Lenkrad-Funkschalter (Beleuchtung) |
| ELEC PRNDL | Kombiinstrument zu PRNDL-Anzeigen |
| PWR-SPIEGEL | Power Remote Control Spiegelschalter |
| KREUZFAHRT | Tempomat, Schalter und Entriegelungsschalter |
| PWR QTR VENT | Innenleuchten und Multifunktionsschalter (Power Vent Switch) |
| FRT WPR / WSHR | Scheibenwischer / Scheibenwaschermotor und Schalter |
| PASS-SCHLÜSSEL | PASS-Key-System |
| PWR LOCK | Body Control Module (BCM) |
| HTD-SPIEGEL | RH T / LP N. |
| RH TLP | Nicht benutzt |
| RR FOG LP | Nicht benutzt |
| ZIGARRE / DLC | Zigarettenanzünder und Datenverbindungsstecker (DLC) |
| T / SIG | Signalschalter drehen |
| RR HVAC | Hinterer Gebläsemotor, hintere Heizungs-NC-Steuerung und Temperaturtürantrieb (hinten) |
| SWC ACCY | Lenkrad-Funkschalter |
| GEFAHR | Signalschalter drehen |
| RR PWR SCKT | Hinteres elektrisches Zubehörsteckergehäuse |
| DRL | Steuermodul für Tagfahrleuchten (DRL) |
| LH T / LP | Nicht benutzt |
| RR DEFOG | Heckscheiben-Defogger-Relais, beheizte Spiegel |
| FRT PWR SCKT | Vorderes elektrisches Zubehörsteckergehäuse |
| HERR | Aufblasbares Rückhaltemodul |
| FRT HVAC LOWMED BLWR | Heizung-A / C-Steuerung |
| MALL / RADIO / DIC | BCM, Fahrerinformationsanzeige, Audio auf dem Rücksitz, ELC-Sensor und Relais |
| STOPPLAMPE | Bremslichtschalter |
| ABS MOD BATT | Elektronisches BremssteuermodulElektronisches Bremszugsteuerungsmodul (EBCM / EBTCM) |
| KANN SOL ENTLÜFTEN | EVAP-Kanisterentlüftungs-Solonoidventil (Evaporative Emissions) |
| ELC | Luftkompressor mit elektronischer Niveauregulierung (ELC) und ELC-Relais, Anhängerkabelbaum |
| CTSY-LAMPE | BCM |
| IGN 1 | BCM, Treibermodul für elektronische Bremssteuerungsanzeigelampe, Kombiinstrument, Steuermodul für Heckklappenantrieb, Heckscheibenwischer / -waschanlage und Multifunktionsschalter (Nebelscheinwerferschalter / Traktionskontrollschalter) und Schalter für Bremslicht- / Drehmomentwandlerkupplung (TCC) |
| RR WPR WSHR | Heckscheibenwischermotor, Heckscheibenwischer / Unterlegscheibe und Multifunktionsschalter (Heckscheibenwischer / Unterlegscheibenschalter) |
| LH HEADLP LOW | Nicht benutzt |
| LH HEADLP HIGH | Nicht benutzt |
| ABS / TCS IGN | Elektronisches Bremssteuermodul / Elektronisches Bremstraktionssteuermodul (EBCM / EBTCM) |
| ABS SOL | Magnetventil für Vorderradbremse links und rechts |
| HVAC / DRL | Lufteinlassantrieb, DRL-Steuermodul, Heizungs-A / C-Steuerung, Temperaturtürantrieb (vorne) und Heckscheiben-Defogger-Relais |
| BCM PRGRM | Body Control Module (BCM) |
| RH HEADLP LOW | Nicht benutzt |
| RH HEADLP HIGH | Nicht benutzt |
| PCM | IGN MAIN Relay und PCM |
| Leistungsschalter | |
| SCHEINWERFER | DRL-Steuermodul, Scheinwerfer und Dimmerschalter der Instrumententafel |
| PWR WDO / RR VENT | Front Power Windows |
| PWR SEATPSD | 6-Wege-Elektrositz (e) und Motor für den hinteren Seitentürantrieb |
| FRT HVAC / HI BLWR | Hochgeschwindigkeitsrelais des Gebläsemotors im Modul |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (1997-1999)
| № | Name | Verwendung |
|---|---|---|
| 18 | INJ | Einspritzdüsen 1-6 |
| 19 | SCHONEN | Nicht benutzt |
| 20 | SCHONEN | Nicht benutzt |
| 21 | IGN1-UH | 1997: EVAP-Kanister-Spülventil (EVAP), EVAP-Kanister-Vakuumschalter, beheizte Sauerstoffsensoren Nr. I und Nr. 2, AGR-Ventil (Linear Abgasrückführungsventil), MAF-Sensor (Mass Air Flow) und PCM-Antriebsstrang-Steuermodul
1998- 1999: EVAP-Kanister-Spülventil (Evaporative Emissions), beheizte Sauerstoffsensoren 1 und 2, Luftmassenmesser (MAF) |
| 22 | SCHONEN | Nicht benutzt |
| 23 | SCHONEN | Nicht benutzt |
| 24 | SCHONEN | Nicht benutzt |
| 25 | ELEK IGN | Zündsteuermodul (ICM) |
| 26 | SCHONEN | Nicht benutzt |
| 27 | B / U LAMPE | Transaxle Range Switch auf Rückfahrscheinwerfer |
| 28 | A / C CLU | A / C-CLU-Relais zu A / C-Kompressorkupplungsöl |
| 29 | RADIO | Fahrerinformationsanzeige, A / C-Steuerung der Heizung, Radio, Motor für die Steuerung des hinteren Türantriebs, ferngesteuerter Türverriegelungsempfänger (RCDLR), Sicherheitsanzeigelampe und Diebstahlsicherungsschocksensor |
| 30 | ALT SENSE | Generator |
| 31 | TCC | Bremslichtschalter des Automatikgetriebes (Drehmomentwandler-Kupplungsmagnete) auf PCM |
| 32 | BENZINPUMPE | Kraftstoffpumpenrelais |
| 33 | ECM SENSE | Antriebsstrang-Steuermodul (PCM) |
| 34 | – – | Nicht benutzt |
| 35 | FOG LP | Nebelscheinwerferrelais |
| 36 | HORN | Hupenrelais |
| 37 | PARK LP | Steuermodul für Tagfahrleuchten (DRL), Scheinwerfer und I / P-Dimmerschalter Diebstahlsicherungsrelais für Scheinwerfer |
| 38 | – – | Nicht benutzt |
| 39 | – – | Nicht benutzt |
| 40 | Mini-Sicherungsabzieher | |
| Maxi-Sicherungen | ||
| 1 | KÜHLER LÜFTER 2 | Kühlmittelventilatoren |
| 2 | – – | Nicht benutzt |
| 3 | SCHEINWERFER | Leistungsschalter: FRT HVAC HI BLWR und SCHEINWERFERSICHERUNGEN (Instrumententafel): GEFAHR und STOPLAMPE |
| 4 | BATT MAIN 2 | Leistungsschalter: PWR SEATRSD. Sicherungen (UP): ELC und RR DEFOG |
| 5 | IGN MAIN 1 | Zündschalter auf Sicherungen (Instrumententafel): ABS / TCS IGN, KREUZFAHRT, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG und PCM , IGN 1-U / H, INJ, TCC)] |
| 6 | KÜHLER LÜFTER 1 | Kühlmittelventilatoren |
| 7 | BATT MAIN 1 | Sicherungen (UP): ABS MDL BATT, CIGARDLC, CTSY LAMPE, FRT PWR SCKT, PWR LOCK, PWR MIRROR und RR PWR SCKT |
| 8 | IGN MAIN 2 | Zündschalter auf Sicherungen (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY und PWR WDO Leistungsschalter |
| Mini-Relais | ||
| 9 | COOLER FAN | RH LÜFTER 1, LH LÜFTER 2 |
| 10 | KÜHLER LÜFTER 2 | LH FAN 2 |
| 11 | IGN MAIN | SICHERUNGEN: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | KÜHLER LÜFTER 1 | RH LÜFTER 1, LH LÜFTER 2 |
| Mikrorelais | ||
| 13 | A / C CLU | A / C Kupplung |
| 14 | BENZINPUMPE | Benzinpumpe |
| 15 | F / FMP SPD CONT | Nicht benutzt |
| 16 | HORN | Horn |
| 17 | NEBELSCHEINWERFER | Linke Nebelscheinwerfer, rechte Nebelscheinwerfer, Nebelscheinwerferanzeige |
2000, 2001, 2002, 2003, 2004, 2005
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2000-2005)
| Name | Verwendung |
|---|---|
| SWC HINTERGRUNDBELEUCHTUNG | Lenkrad-Funkschalter (Beleuchtung) |
| PCM / PASS-SCHLÜSSEL / CLUSTER (ELEC PRNDL) |
Kombiinstrument zu PRNDL-Anzeigen |
| PWR-SPIEGEL | Power Remote Control Spiegelschalter |
| KREUZFAHRT | Tempomat, Schalter und Entriegelungsschalter |
| Leer | Nicht benutzt |
| PCM / KURBEL | Leistungssteuermodul (PCM), Zündkurbel |
| PASS-SCHLÜSSEL | PASS-Key III-System |
| PWR LOCK | Elektrische Türschlösser |
| HTD-SPIEGEL | Beheizte Spiegel |
| RH T / LP | Rückleuchte auf der Fahrerseite (nur Export) |
| RR FOG LP | Nebelscheinwerfer (nur Export) |
| ZIGARRE / DIC / APO FRT | Zigarettenanzünder, DIC, vordere Hilfssteckdosen, Datenverbindung |
| T / SIG | Signalschalter drehen |
| PWR QTR VENT | Innenleuchte und Multifunktionsschalter (Power Vent Switch), Auto Level |
| FRT / WPR / WSHR | Scheibenwischer- / Waschmaschinenmotor und Schalter |
| GEFAHR | Notschalter |
| RR PWR SCKT | Hinteres elektrisches Zubehörsteckergehäuse |
| DRL | Steuermodul für Tagfahrleuchte |
| LH T / LP | Beifahrerseitige Rückleuchte (nur Export) |
| RR DEFOG / HTD-SPIEGEL | Heckscheiben-Defogger-Relais, beheizte Spiegel |
| AUF STERN | OnStar |
| HERR | Aufblasbares Rückhaltemodul |
| HLK-GEBLÄSE | Heizung-A / C-Steuerung |
| MALL CLUSTER | Kombiinstrument, Karosserie-Steuermodul, ELC-Sensor und Relais (Electronic Level Control), Diebstahl, Tür Ajar |
| STOPPLAMPE | Bremslichtschalter |
| CLUSTER BATT | Modul / Elektronisches Bremssteuermodul / Elektronisches Bremstraktionskontrollmodul (EBCM / EBTCM) |
| VERBESSERTES EVAP / AWD | Verdunstungsemissionen (EVAP) Kanisterentlüftungs-Magnetventil, Allradantrieb (AWD) |
| Leer | Nicht benutzt |
| ELC / TRAILER | ELC-Luftkompressor und ELC-Relais, Anhängerkabelbaum |
| CTSY-LAMPE | Höflichkeitslampe |
| IGN 1 | BCM, Treibermodul für elektronische Bremssteuerungsanzeigelampe, Kombiinstrument, Steuermodul für Stellantrieb an der hinteren Seitentür, hintere Fensterheber, Einparkhilfe hinten |
| RR HVAC TEMP CONT | HLK-A / C-Steuerung hinten |
| RR WPR / WSHR | Heckscheibenwischermotor, Heckscheibenwischer / Unterlegscheibe und Multifunktionsschalter (Heckscheibenwischer / Unterlegscheibenschalter) |
| LH HEADLP LOW | Abblendlicht auf der Beifahrerseite (nur für Experten) |
| LH HEADLP HIGH | Fernlichtscheinwerfer auf der Beifahrerseite (nur für Experten) |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| RAP RELAIS | RAP-Relais (Retained Accessory Power) |
| Leer | Nicht benutzt |
| HVAC / DIC / DRL / HEIZBARES MEER | Lufteinlassantrieb, DIC-Anzeige, DRL-Steuermodul, Heizungs-A / C-Steuerung, Temperatur-Türantrieb (vorne) und Heckscheiben-Defogger-Relais |
| BCM-PRGRAMM | BCM-Programmierung |
| RH HEAD LP LOW | Abblendlicht auf der Fahrerseite (nur für Experten) |
| RH HEAD LP HIGH | Fernlichtscheinwerfer auf der Fahrerseite (nur für Experten) |
| PCM / ABS | IGN MAIN Relay und PCM, elektronisches Bremssteuergerät |
| Leistungsschalter | |
| SCHEINWERFER | Steuermodul für Tagfahrleuchten (DRL), Scheinwerfer und Dimmerschalter für Instrumententafel |
| PWR SLD DR | Power Schiebetür |
| PWR WDO | Front Power Windows |
| PWR / HEATED SEAT PSD | Sechs-Wege-Sitze und Motor für den hinteren Seitentürantrieb |
| FRT HVAC HI BLWR | Hochgeschwindigkeitsrelais des Gebläsemotors im Modul |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2000-2005)
| Mikrosicherungen | Name | Verwendung |
|---|---|---|
| 18 | INJ | Einspritzdüsen 1-6 |
| 19 | SCHONEN | Nicht benutzt |
| 20 | SCHONEN | Nicht benutzt |
| 21 | IGN1-UH | Spülventil für Verdunstungsemissionen (EVAP), beheizte Sauerstoffsensoren 1 und 2, Luftmassenmesser (MAF) |
| 22 | SCHONEN | Nicht benutzt |
| 23 | SCHONEN | Nicht benutzt |
| 24 | SCHONEN | Nicht benutzt |
| 25 | ELEK IGN | Zündsteuermodul (ICM) |
| 26 | SCHONEN | Nicht benutzt |
| 27 | B / U LAMPE | Transaxle Range Switch auf Rückfahrscheinwerfer |
| 28 | A / C CLU | A / C-CLU-Relais zu A / C-Kompressorkupplungsöl |
| 29 | RADIO | Fahrerinformationsanzeige, A / C-Steuerung der Heizung, Radio, Motor für die Steuerung des hinteren Türantriebs, ferngesteuerter Türverriegelungsempfänger (RCDLR), Sicherheitsanzeigelampe und Diebstahlsicherungsschocksensor |
| 30 | ALT SENSE | Generator |
| 31 | TCC | Bremslichtschalter des Automatikgetriebes (Drehmomentwandler-Kupplungsmagnete) auf PCM |
| 32 | BENZINPUMPE | Kraftstoffpumpenrelais |
| 33 | ECM SENSE | Antriebsstrang-Steuermodul (PCM) |
| 34 | – – | Nicht benutzt |
| 35 | FOG LP | Nebelscheinwerferrelais |
| 36 | HORN | Hupenrelais |
| 37 | PARK LP | Steuermodul für Tagfahrleuchten (DRL), Scheinwerfer und I / P-Dimmerschalter Diebstahlsicherungsrelais für Scheinwerfer |
| 38 | – – | Nicht benutzt |
| 39 | LUFT | Nicht benutzt |
| 40 | Mini-Sicherungsimpuls | |
| Maxi-Sicherungen | ||
| 1 | KÜHLER LÜFTER 2 | Kühlmittelventilatoren |
| 2 | – – | Nicht benutzt |
| 3 | SCHEINWERFER | Leistungsschalter: Die vorderen Komfortsteuerungen für das Gebläse und die Scheinwerfersicherungen (Instrumententafel): Warnblinkanlage und Bremsleuchte |
| 4 | BATT MAIN 2 | Leistungsschalter: Power Seat. Sicherungen (Instrumententafel): Elektronische Niveauregulierung und hinterer Defogger |
| 5 | IGN MAIN 1 | Zündschalter auf Sicherungen (Instrumententafel): ABS / TCS-Zündung, Cruise, DRL, elektronischer PRNDL, Zündung 1, PSD, Airbag, Blinker und Antriebsstrang-Steuermodul [IGN MAIN Relay (Sicherungsblock unter der Motorhaube: A / C-Kupplung, elektronisch) Zündung, Zündung 1-U / H, INJ, TCC)] |
| 6 | KÜHLER LÜFTER 1 | Kühlmittelventilatoren |
| 7 | BATT MAIN 1 | Sicherungen (Instrumententafel): ABS-Modulbatterie, Zigarettenanzünder, Innenleuchten, vordere Steckdose, Steckdosen, elektrische Spiegel und rechte hintere Steckdose |
| 8 | IGN MAIN 2 | Zündschalter auf Sicherungen (I / P): Karosserie-Steuermodul-Programm, vordere Komfortsteuerung für niedriges / mittleres Gebläse, vorderer Scheibenwischer / Waschmaschine, HLK / DRL, MALL / Radio / DIC, Power Quarter Vent, hintere Klimaanlage, hinterer Scheibenwischer / Waschmaschine. SWC-Zubehör und Leistungsschalter |
| Mini-Relais | ||
| 9 | COOLER FAN | Rechter Lüfter 1, linker Lüfter 2 |
| 10 | KÜHLER LÜFTER 2 | Linker Lüfter 2 |
| 11 | IGN MAIN | Sicherungen: A / C-Kupplung, Zündung 1-U / H, INS, elektronische Zündung, TCC |
| 12 | KÜHLER LÜFTER 1 | Rechter Lüfter 1, linker Lüfter 2 |
| Mikrorelais | ||
| 13 | A / C CLU | A / C Kupplung |
| 14 | BENZINPUMPE | Benzinpumpe |
| 15 | F / FMP SPD CONT | Nicht benutzt |
| 16 | HORN | Horn |
| 17 | NEBELSCHEINWERFER | Linke Nebelscheinwerfer, rechte Nebelscheinwerfer, Nebelscheinwerferanzeige |
| Diode: | Kupplungsdiode der Klimaanlage |
