Hier finden Sie die Sicherungskasten-Belegung für den Citroën Berlingo II der Baujahre 2008 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën Berlingo II 2008-2018
- Sicherungskasten des Armaturenbretts
- Fahrgastraumsicherungen
- Abschlepp- / Anhängerkupplungs- / Karosseriebauer- / Plattform-CAB-Sicherungen
- Sicherungskasten im Motorraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën Berlingo II?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën Berlingo II 2008-2018
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen Berlingo II ist die Sicherung Nr. 9 im Sicherungskasten der Instrumententafel.

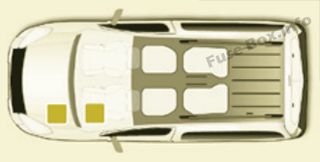

Die Sicherungskästen befinden sich:
– im unteren Teil der Blende auf der linken Seite hinter der Abdeckung (auf der rechten Seite im rechten Bereich)
– unter der Motorhaube (in der Nähe der Batterie)
Instrumententafel
Motorraum

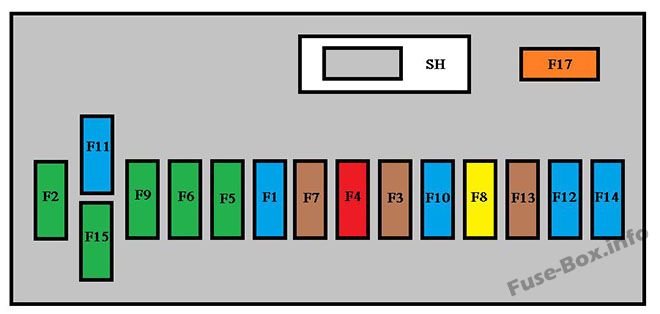

Sicherungskasten des Armaturenbretts
ad vertisements
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| Sicherungen | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbags |
| 4 | 10 | Klimaanlage, Diagnosebuchse, Spiegelsteuerung, Scheinwerfer |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Schlösser |
| 7 | 5 | Hintere Innenleuchte, vordere Kartenleselampe, Dachkonsole |
| 8 | 20 | Audiogeräte, Bildschirm, Reifenunterfüllung, Alarm und Sirene |
| 9 | 30 | Vordere und hintere 12V Steckdose |
| 10 | 15 | Zentrale Spalte |
| 11 | 15 | Niedrigstrom-Zündschalter |
| 12 | 15 | Regen- und Sonnenscheinsensor, Airbag |
| 13 | 5 | Instrumententafel |
| 14 | 15 | Parksensoren, digitale Klimaanlagensteuerung, Freisprecheinrichtung |
| 15 | 30 | Schlösser |
| 16 | – – | Nicht benutzt |
| 17 | 40 | Beheizte Heckscheibe / Spiegel |
Fahrgastraumsicherungen
Zuordnung der Sicherungen im Fahrgastraum
| Sicherungen | Ampere | Zuweisung |
|---|---|---|
| 1 | – – | Nicht benutzt |
| 2 | 20 | Beheizte Sitze |
| 3 | – – | Nicht benutzt |
| 4 | 15 | Klappspiegelrelais |
| 5 | 15 | Steckdosenrelais für Kälteanlagen |
ad vertisements
Abschlepp- / Anhängerkupplungs- / Karosseriebauer- / Plattform-CAB-Sicherungen
Zuordnung der CAB-Sicherungen
| Sicherungen | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Nicht benutzt |
| 2 | 15 | Zündung, Generatorbetriebsrelais |
| 3 | 15 | Anhänger 12V Versorgung |
| 4 | 15 | Permanente Versorgung der Modifikatoren |
| 5 | 40 | Warnblinkanlage |
ad vertisements

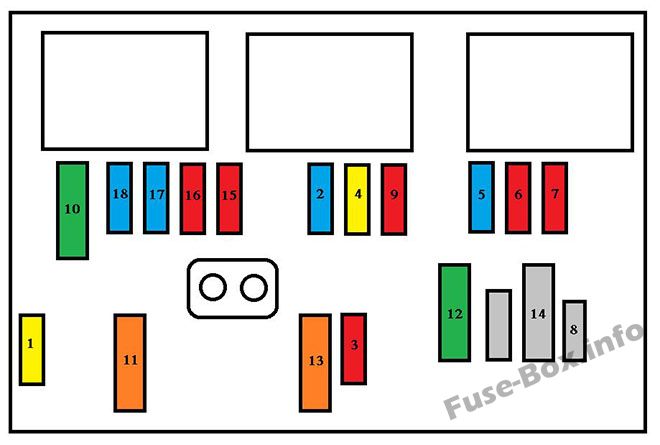

Sicherungskasten im Motorraum
Zuordnung der Sicherungen im Motorraum Sicherungskasten
| Sicherungen | Ampere | Zuweisung |
|---|---|---|
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Horn |
| 3 | 10 | Screenwash-Pumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe oder LED |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkradwinkelsensor, DSC |
| 7 | 10 | Bremsschalter, Kupplungsschalter |
| 8 | 25 | Anlasser |
| 9 | 10 | Scheinwerferstrahlmotor, Parkraumverwaltungseinheit |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Nicht benutzt |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Eingebaute Systemschnittstelle |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechter Fernlichtscheinwerfer |
| 16 | 10 | Scheinwerfer des linken Fernlichts |
| 17 | 15 | Abblendlicht rechts |
| 18 | 15 | Abblendlicht links |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën Berlingo II?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
