Hier finden Sie die Sicherungskasten-Belegung für den Citroën C-Elysée der Baujahre 2012 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Citroën C-Elysée 2012-2018
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C-Elysée ist die Sicherung F16 im Sicherungskasten der Instrumententafel.

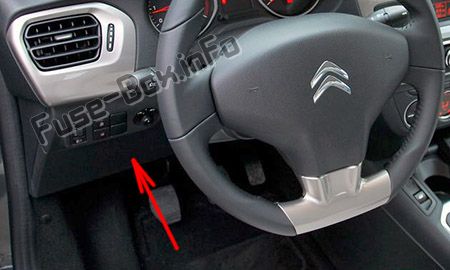

Sicherungskasten des Armaturenbretts

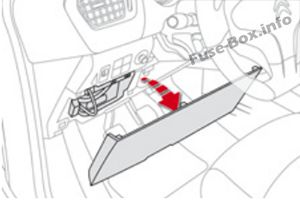

Es befindet sich im unteren Armaturenbrett (linke Seite).

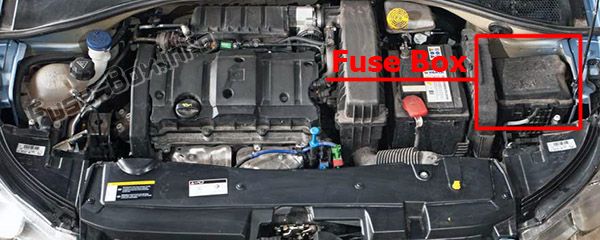

Motorraum

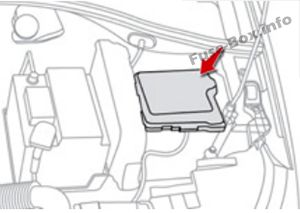

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
ad vertisements
2012
Instrumententafel

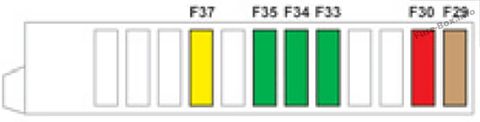

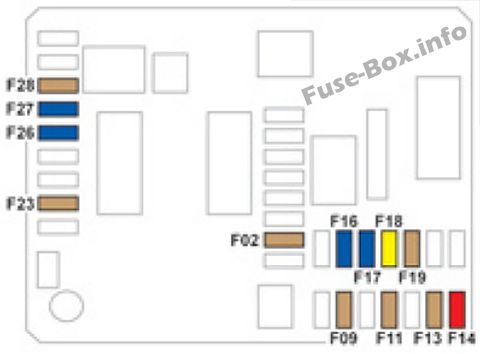

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2012)
| № | Bewertung | Funktionen |
|---|---|---|
| F02 | 5 A. | Scheinwerfereinsteller, Diagnosebuchse, Klimaanlage. |
| F09 | 5 A. | Alarm, Alarm (Zubehör). |
| F11 | 5 A. | Zusätzliche Heizung. |
| F13 | 5 A. | Parksensoren, Parksensoren (Zubehör). |
| F14 | 10 A | Klimaanlage. |
| F 16 | 15 A. | Zigarettenanzünder, 12 V Steckdose. |
| F17 | 15 A. | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A. | Audiosystem / Bluetooth, Audiosystem (Zubehör). |
| F19 | 5 A. | Monochromer Bildschirm C. |
| F23 | 5 A. | Höflichkeitslampen, Kartenleselampen. |
| F26 | 15 A. | Horn. |
| F27 | 15 A. | Siebwaschpumpe. |
| F28 | 5 A. | Diebstahlsicherung. |
| F29 | 25 A. | Heizbare Heckscheibe. |
| F30 | 10 A | Beheizte Außenspiegel. |
| F31 | – – | Nicht benutzt. |
| F32 | – – | Nicht benutzt. |
| F33 | 30 A. | Elektrische Fensterheber vorne. |
| F34 | 30 A. | Elektrische Fensterheber hinten. |
| F35 | 30 A. | Beheizte Vordersitze. |
| F36 | – – | Nicht benutzt. |
| F37 | 20 A. | Trailer-Schnittstelle. |
ad vertisements
Motorraum

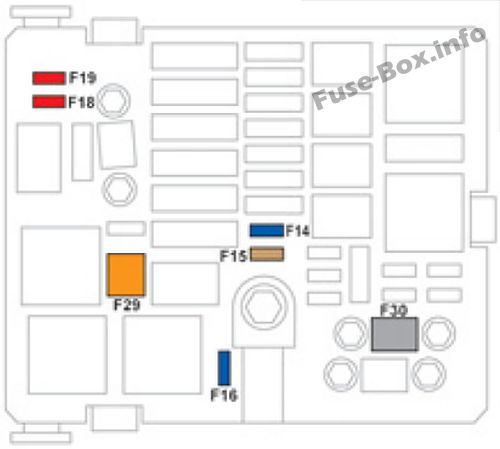

Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktionen |
|---|---|---|
| F14 | 15 A. | Beheizte untere Windschutzscheibe. |
| F15 | 5 A. | Kompressor der Klimaanlage. |
| F 16 | 15 A. | Nebelscheinwerfer. |
| F18 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F19 | 10 A | Scheinwerfer des linken Fernlichts. |
| F29 | 40 A. | Frontwischermotor. |
| F30 | 80 A. | Vorheizstopfen (Diesel). |
2015, 2016, 2017
ad vertisements
Instrumententafel

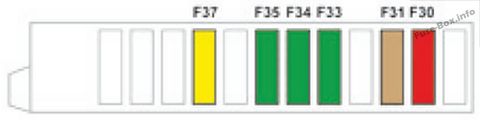

Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2015, 2016, 2017)
| № | Bewertung | Funktionen |
|---|---|---|
| F02 | 5 A. | Scheinwerfereinsteller, Diagnosebuchse, Klimaanlage. |
| F09 | 5 A. | Alarm, Alarm (Zubehör). |
| F11 | 5 A. | Zusätzliche Heizung. |
| F13 | 5 A. | Parksensoren, Parksensoren (Zubehör). |
| F14 | 10 A | Klimaanlage. |
| F 16 | 15 A. | Zigarettenanzünder, 12 V Steckdose. |
| F17 | 15 A. | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A. | Audiosystem / Bluetooth, Audiosystem (Zubehör). |
| F19 | 5 A. | Monochromer Bildschirm C. |
| F23 | 5 A. | Höflichkeitslampen, Kartenleselampen. |
| F26 | 15 A. | Horn. |
| F27 | 15 A. | Siebwaschpumpe. |
| F28 | 5 A. | Diebstahlsicherung. |
| F29 | – – | Nicht benutzt. |
| F30 | 10 A | Beheizte Außenspiegel. |
| F31 | 25 A. | Heizbare Heckscheibe |
| F32 | – – | Nicht benutzt. |
| F33 | 30 A. | Elektrische Fensterheber vorne. |
| F34 | 30 A. | Elektrische Fensterheber hinten. |
| F35 | 30 A. | Beheizte Vordersitze. |
| F36 | – – | Nicht benutzt. |
| F37 | 20 A. | Trailer-Schnittstelle. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktionen |
|---|---|---|
| F14 | 15 A. | Beheizte untere Windschutzscheibe. |
| F15 | 5 A. | Kompressor der Klimaanlage. |
| F 16 | 15 A. | Nebelscheinwerfer. |
| F18 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F19 | 10 A | Scheinwerfer des linken Fernlichts. |
| F29 | 40 A. | Frontwischermotor. |
| F30 | 80 A. | Vorheizstopfen (Diesel). |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C-Elysée?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
