Hier finden Sie die Sicherungskasten-Belegung für den Citroën C2 der Baujahre 2003 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën C2 2003-2009
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën C2?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën C2 2003-2009
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C2 ist die Sicherung №9 im Sicherungskasten der Instrumententafel.

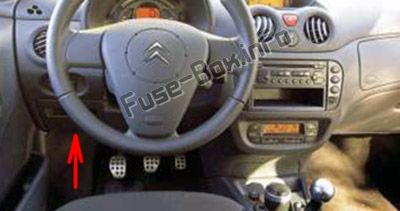

Position des Sicherungskastens
Fahrzeuge mit Linkslenkung:
Sie befinden sich unterhalb des Armaturenbretts hinter der Abdeckung.
Fahrzeuge mit Rechtslenkung:
Sie befinden sich im unteren Handschuhfach
Um darauf zuzugreifen, öffnen Sie das Handschuhfach und ziehen Sie am Griff an der Abdeckung des Sicherungskastens.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | Bewertung | Funktion |
|---|---|---|
| 3 | 5 A. | Airbags |
| 4 | 10 A | Diagnosebuchse – Partikelfilteradditiv – Kupplungsschalter – Lenkwinkelsensor |
| 5 | 30 A. | – – |
| 6 | 30 A. | Siebwäsche |
| 8 | 20 A. | Digitales Dock – Bedienelemente am Lenkrad – Radio – Display |
| 9 | 30 A. | Zigarettenanzünder – Digitaluhr – Innenleuchten – Kosmetikspiegel |
| 10 | 15 A. | Alarm |
| 11 | 15 A. | Zündschalter – Diagnosebuchse |
| 12 | 15 A. | Airbag-ECU – Ram- und Bnghtness-Sensor |
| 14 | 15 A. | Einparkhilfe – Instrumententafel – Klimaanlage – Bluetooth 2-Telefon |
| 15 | 30 A. | Zentralverriegelung – Deadlocking |
| 17 | 40 A. | Demisting – Deiang der Heckscheibe |
| 18 | Meiden | KUNDENPARK SHUNT |

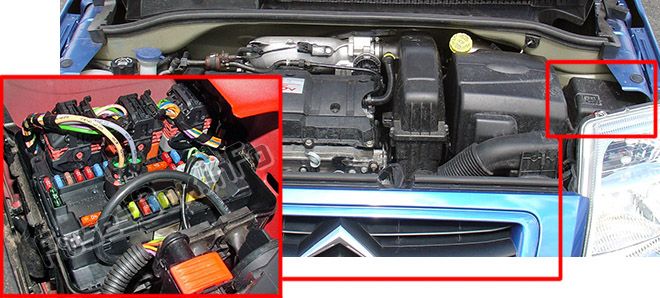

Position des Sicherungskastens
Entfernen Sie die Batterieabdeckung und nehmen Sie den Deckel ab, um auf den Sicherungskasten im Motorraum zuzugreifen.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktion |
|---|---|---|
| 1 | 20 A. | Wasser-in-Diesel-Kraftstoffsensor |
| 2 | 15 A. | Horn |
| 3 | 10 A | Siebwäsche |
| 4 | 20 A. | Scheinwerfer waschen |
| 5 | 15 A. | Benzinpumpe |
| 6 | 10 A | Servolenkung |
| 7 | 10 A | Kühlmittelstandsensor |
| 8 | 25 A. | Anlasser |
| 9 | 10 A | Steuergeräte (ABS. ESP) |
| 10 | 30 A. | Motorsteuerungsaktuatoren (Zündspule. Elektroventil. Sauerstoffsensor. Einspritzung) – Kanisterspülung |
| 11 | 40 A. | Luftgebläse |
| 12 | 30 A. | Scheibenwischer |
| 14 | 30 A. | Luftpumpe (Benzinversion) – Dieselkraftstoffheizung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C2?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
