In diesem Artikel betrachten wir den Citroën C5 (RD / TD) der zweiten Generation, der von 2007 bis 2017 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Citroen C5 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, In den Jahren 2016 und 2017 erhalten Sie Informationen zur Position der Sicherungsklappen im Fahrzeug und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
- Sicherungslayout Citroën C5 2008-2017
- Position des Sicherungskastens
- Sicherungskastendiagramm (Dashboard Sicherungskasten A (oben))
- Sicherungskastendiagramm (Dashboard Sicherungskasten B)
- Sicherungskastendiagramm (Dashboard Sicherungskasten C (unten))
- Position des Sicherungskastens
- Sicherungskastendiagramm
Sicherungslayout Citroën C5 2008-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen C5 sind die Sicherung F9 (Zigarettenanzünder / 12-V-Steckdose vorne) im Sicherungskasten der Instrumententafel und die Sicherung F6 (12-V-Steckdose hinten) an der Batterie.
Position des Sicherungskastens

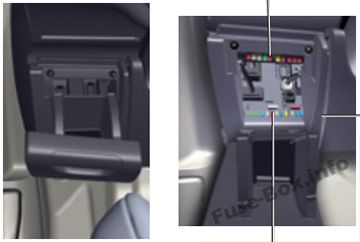

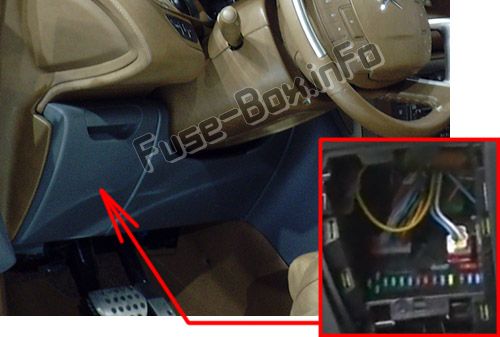

Fahrzeuge mit Linkslenkung: Die Sicherungskästen befinden sich unter dem Armaturenbrett.
Öffnen Sie die Aufbewahrungsbox vollständig und ziehen Sie sie fest an der Horizontalen. Entfernen Sie die Verkleidung, indem Sie scharf am Boden ziehen.

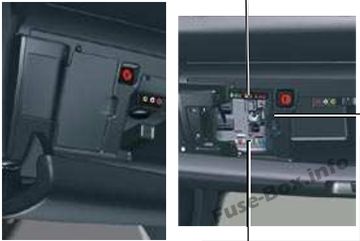

Fahrzeuge mit Rechtslenkung: Die Sicherungskästen befinden sich im Handschuhfach.
Öffnen Sie zum Zugriff das Handschuhfach und nehmen Sie die Stauabdeckung ab.
ad vertisements

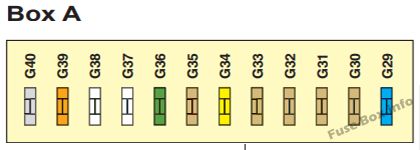

Sicherungskastendiagramm (Dashboard Sicherungskasten A (oben))
Zuordnung der Sicherungen im Dashboard-Sicherungskasten A.
| № | Bewertung | Funktion |
|---|---|---|
| G29 | – – | Nicht benutzt |
| G30 | 5 A. | Beheizte Außenspiegel |
| G31 | 5 A. | Regen- und Sonnenscheinsensor |
| G32 | 5 A. | Sicherheitsgurt nicht angelegt Warnleuchten |
| G33 | 5 A. | Elektrochrome Spiegel |
| G34 | 20 A. | Schiebedach (Limousine) |
| G35 | 5 A. | Beifahrertürbeleuchtung – Einstellung des Beifahrertürspiegels |
| G36 | 30 A. | Elektrische Heckklappe (Tourer) |
| G37 | 20 A. | Beheizte Vordersitze |
| G38 | 30 A. | Elektrischer Fahrersitz |
| G39 | 30 A. | Beifahrersitz – HiFi-Verstärker |
| G40 | 3 A. | Versorgung der Anhängerrelaiseinheit |

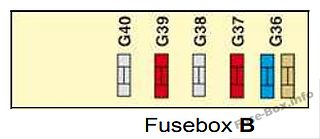

Sicherungskastendiagramm (Dashboard Sicherungskasten B)
Zuordnung der Sicherungen im Feld Dashboard-Sicherung B.
| № | Bewertung | Funktion |
|---|---|---|
| G36 | 15 A. | 6-Gang-Automatikgetriebe |
| G36 | 5 A. | 4-Gang-Automatikgetriebe |
| G37 | 10 A | Tagfahrleuchten – Diagnosebuchse |
| G38 | 3 A. | DSC / ASR |
| G39 | 10 A | Hydraulische Federung |
| G40 | 3 A. | STOP-Schalter |
ad vertisements

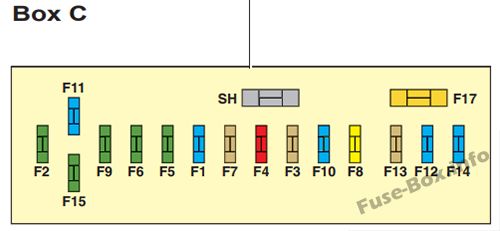

Sicherungskastendiagramm (Dashboard Sicherungskasten C (unten))
Zuordnung der Sicherungen im Feld Dashboard-Sicherung C.
| № | Bewertung | Funktion |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischtuch (Tourer) |
| F2 | 30 A. | Verriegelungs- und Verriegelungsrelais |
| F3 | 5 A. | Airbags |
| F4 | 10 A | Automatikgetriebe – Zusätzliche Heizeinheit (Diesel) – Elektrochrome Rückspiegel |
| F5 | 30 A. | Frontscheibe – Sonnendach – Beifahrertürbeleuchtung – Beifahrertürspiegelverstellung |
| F6 | 30 A. | Heckscheibe |
| F7 | 5 A. | Kosmetikspiegelbeleuchtung – Handschuhfachbeleuchtung – Innenleuchten – Taschenlampe (Tourer) |
| F8 | 20 A. | Radio – CD-Wechsler – Lenkung montierte Bedienelemente – Bildschirm – Unterfüllungserkennung – Steuergerät für Elektrostiefel |
| F9 | 30 A. | Zigarettenanzünder – Front 12 V Steckdose |
| F10 | 15 A. | Alarm – Lenkung montierte Bedienelemente, Beleuchtung, Signalisierung und Scheibenwischerhebel |
| F11 | 15 A. | Niedrigstrom-Diebstahlschutzschalter |
| F12 | 15 A. | Elektrischer Fahrersitz – Instrumententafel – Sicherheitsgurt nicht angelegt Warnleuchten – Klimaanlagensteuerung |
| F13 | 5 A. | Motorrelaiseinheit – Trennrelais für hydraulische Aufhängungspumpe – Airbag-ECU-Versorgung |
| F14 | 15 A. | Regen- und Sonnenscheinsensor – Parksensoren – Elektrischer Beifahrersitz – Anhängerrelais – HI-FI-Verstärker ECU – Bluetooth-System – Spurverlassenswarnsystem |
| F15 | 30 A. | Verriegelungs- und Verriegelungsrelais |
| F17 | 40 A. | Beheizte Heckscheibe – Beheizte Außenspiegel |
| FSH | Meiden | PARK SHUNT |

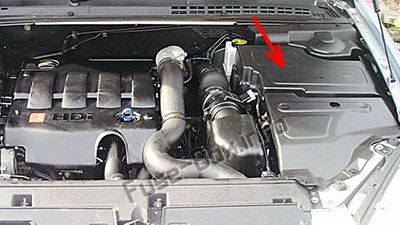

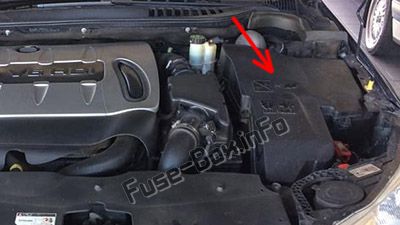

Position des Sicherungskastens
oder (und andere)
Lösen Sie jede Schraube um eine Vierteldrehung, um auf den Sicherungskasten im Motorraum zuzugreifen.
ad vertisements

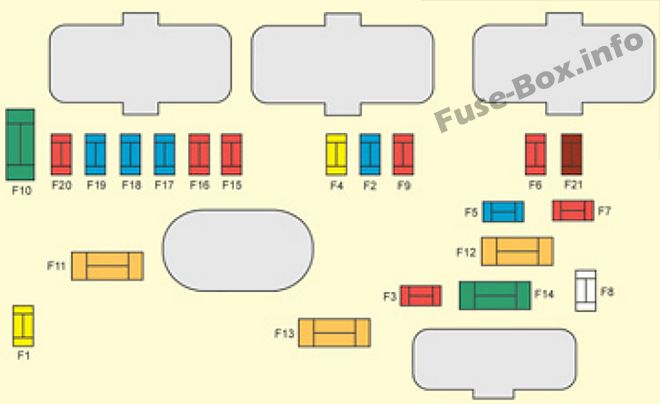

Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktion |
|---|---|---|
| F1 | 20 A. | Motorsteuergerät |
| F2 | 15 A. | Horn |
| F3 | 10 A | Siebwaschpumpe |
| F4 | 10 A | Scheinwerferwaschpumpe |
| F5 | 15 A. | Motorantriebe |
| F6 | 10 A | Luftmengenmesser – Richtungsscheinwerfer – Diagnosebuchse |
| F7 | 10 A | Automatische Schalthebelverriegelung – Servolenkung |
| F8 | 25 A. | Anlasser |
| F9 | 10 A | Kupplungsschalter – Stoppschalter |
| F10 | 30 A. | Motoraktuatoren / Aktuatormotoren |
| F11 | 40 A. | Klimaanlage Gebläse |
| F12 | 30 A. | Scheibenwischer |
| F13 | 40 A. | BSI-Versorgung (Zündung ein) |
| F14 | 30 A. | – – |
| F15 | 10 A | Rechter Fernlicht |
| F 16 | 10 A | Fernlicht links |
| F17 | 15 A. | Rechter Abblendstrahl |
| F18 | 15 A. | Abblendlicht links |
| F19 | 15 A. | Motoraktuatoren / Aktuatormotoren |
| F20 | 10 A | Motoraktuatoren / Aktuatormotoren |
| F21 | 5 A. | Motoraktuatoren / Aktuatormotoren |
Sicherungen an der Batterie

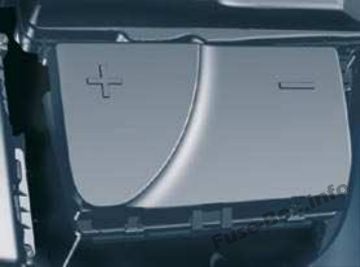

Nehmen Sie die Abdeckung ab und entfernen Sie sie, um auf den Sicherungskasten an der Batterie zuzugreifen.
Zuordnung der Sicherungen zur Batterie
| № | Bewertung | Funktion |
|---|---|---|
| F6 | 25 A. | 12-V-Steckdose hinten (maximale Leistung: 100 W) |
| F7 | 15 A. | Nebelscheinwerfer |
| F8 | 20 A. | Zusätzlicher Brenner (Diesel) |
| F9 | 30 A. | Elektrische Feststellbremse |
