In diesem Artikel betrachten wir den Citroën C8 der ersten Generation, der von 2002 bis 2008 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Citroen C8 2008 , Informationen zur Position der Sicherungsbleche im Fahrzeug und Informationen zur Zuordnung von jede Sicherung (Sicherungslayout).
Sicherungslayout Citroën C8 2002-2008
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen C8 sind die Sicherung F9 (Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherungen F11 (12-V-Zubehörsteckdose der 3. Reihe) und F12 (12-V-Zubehörsteckdose der 2. Reihe) der Batterie.
Position des Sicherungskastens
Fahrzeuge mit Linkslenkung:

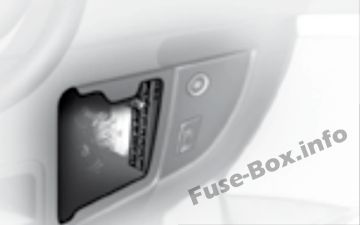

Öffnen Sie das untere Handschuhfach auf der rechten Seite und ziehen Sie am Griff, um die Abdeckung zu öffnen.
Fahrzeuge mit Rechtslenkung:

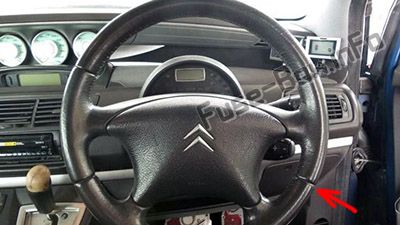

Lösen Sie den Bolzen ein Viertel einer Umdrehung mit einer Münze und ziehen Sie am Griff, um die Abdeckung zu öffnen.
ad vertisements
Sicherungskastendiagramm

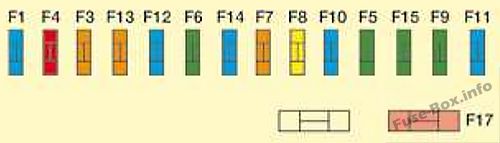

Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| Ref. | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Hinteres Wischen |
| F3 | 5 A. | Airbag |
| F4 | 10 A | Lenkwinkelsensor – ESP – Photochromer Innenrückspiegel – Diagnosebuchse – Kupplung – Klimaanlage – Federung – Partikelfilter |
| F5 | 30 A. | Sonnendach – Frontscheibe |
| F6 | 30 A. | Heckscheibe |
| F7 | 5 A. | Innenleuchten – Kosmetikspiegel – Handschuhfach |
| F8 | 20 A. | Anzeigen – Alarm – Radio – CD-Wechsler – Dieselkraftstoffadditivsystem – Entleerungserkennung – Schiebetür |
| F9 | 30 A. | Feuerzeug |
| F10 | 15 A. | Anhängerrelais – Bedienelemente am Lenkrad |
| F11 | 15 A. | Diagnosebuchse – Sirene – Automatikgetriebe – Zündung |
| F12 | 15 A. | Warnleuchte für Sicherheitsgurte – Schiebetüren – Airbag – Einparkhilfe – Auswendiglernen des Fahrersitzes – Elektrischer Sitz des Beifahrers – Freisprecheinrichtung. |
| F13 | 5 A. | Anhänger Relaiseinheit |
| F14 | 15 A. | Regensensor – Sonnendach – Klimaanlage – Steuergerät für Kilometerzähler-Warnleuchte – Instrumententafel – Telematik |
| F15 | 30 A. | Sperren – Blockieren – Kindersicherheit |
| F17 | 40 A. | Beheizte Heckscheibe |
Position des Sicherungskastens

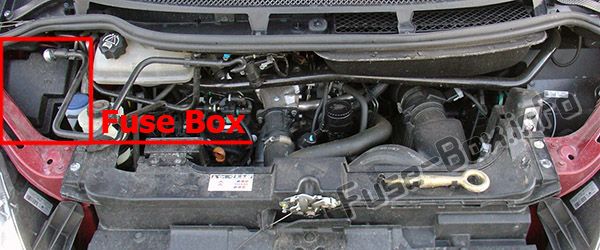

Zum Öffnen des Sicherungskastens im Motorraum den Siebwaschflüssigkeitsbehälter öffnen und die Abdeckung abnehmen.
ad vertisements
Sicherungskastendiagramm

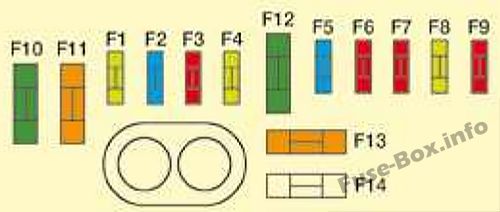

Zuordnung der Sicherungen im Motorraum
| Ref. | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Motor-ECU – Abgasrecycling-Elektroventil – Dieselkraftstoff-Hochdruckregelungs-Elektroventil – AGR-Elektroventil |
| F2 | 15 A. | Horn |
| F3 | 10 A | Waschpumpe für Windschutzscheibe / Heckscheibe |
| F4 | 20 A. | Scheinwerferwaschpumpe |
| F5 | 15 A. | Kraftstoffpumpe – Regelelektroventil |
| F6 | 10 A | Getriebe – Servolenkung – Luftmengenmesser – Vorwärmereinheit – Motorölstand – Bremsen – Einstellung der Scheinwerfer |
| F7 | 10 A | ESP |
| F8 | 20 A. | Anlasser |
| F9 | 10 A | Motorsteuergerät |
| F10 | 30 A. | Elektroventile – Sauerstoffsensor – Einspritzdüsen – Zündspule – ECU – Dieselbrennstoffheizung |
| F11 | 40 A. | Luftstrom |
| F12 | 30 A. | Scheibenwischer abwischen |
| F13 | 40 A. | Eingebaute Systemschnittstelle (lgnition +) |
| F14 | – – | Kostenlos |
Position des Sicherungskastens
ad vertisements

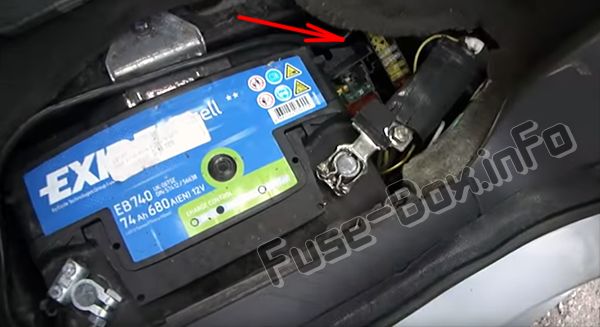

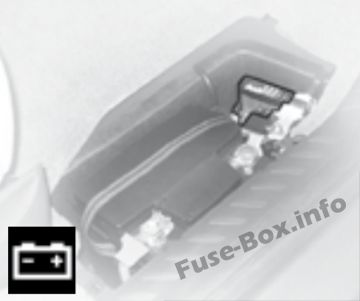

Ziehen Sie die Bodenmatte zurück und lösen Sie die Abdeckung, die sich unter dem Boden unter dem vorderen rechten Sitz befindet, um Zugang zu erhalten.
Sicherungskastendiagramm

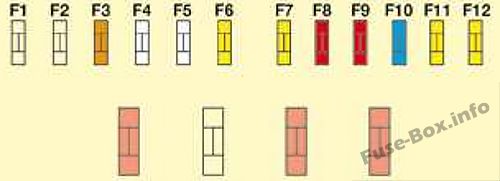

Zuordnung der Sicherungen zur Batterie
| Ref. | Bewertung | Funktionen |
|---|---|---|
| F1 | – – | Kostenlos |
| F2 | – – | Kostenlos |
| F3 | 5 A. | Bremsen |
| F4 | 25 A. | Auswendiglernen des Fahrersitzes |
| F5 | 25 A. | Auswendiglernen des Beifahrersitzes – Sonnendach |
| F6 | 20 A. | Sonnendach |
| F7 | 20 A. | Sonnendach |
| F8 | 10 A | Beheizter Beifahrersitz |
| F9 | 10 A | Fahrersitz beheizt |
| F10 | 15 A. | Signalisierung |
| F11 | 20 A. | 3. Reihe 12V Zubehörsteckdose |
| F12 | 20 A. | 2. Reihe 12V Zubehörsteckdose |
