In diesem Artikel betrachten wir das Dodge Neon der ersten Generation (Chrysler Neon), das von 1994 bis 1999 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Dodge Neon 1994, 1995, 1996, 1997, 1998 und 1999 , um Informationen über den Standort zu erhalten Informieren Sie sich über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Dodge Neon und Chrysler Neon 1994-1999
Die Sicherung des Zigarettenanzünders (Steckdose) im Dodge Neon ist die Sicherung Nr. 1 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens
Das Sicherungsblech befindet sich hinter der Abdeckung auf der Fahrerseite des Armaturenbretts.
Sicherungskastendiagramm
Zuordnung von Sicherungen im Fahrgastraum
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 15 | Zigarettenanzünder / Steckdose |
| 2 | 15 | Scheinwerferschalter (Parkleuchte, Rückleuchte, Lizenzleuchte, Radio, Nebelscheinwerferschalter, Fernschlüsselloses Zugangsmodul (1998-1999)) |
| 3 | 20 | Türschlossschalter, Remote Keyless Entry Module (1998-1999), Wegfahrsperre (1998-1999) |
| 4 | 10 | Nebelscheinwerferschalter |
| 5 | 10 | 1994-1997: A / C-Fahrradschalter, Rückfahrscheinwerfer (Rückfahrscheinwerferschalter M / T), Park- / Neutralstellungsschalter (A / T), Heckscheiben-Defogger-Schalter;
1998-1999 (LHD): Airbag-Steuermodul; 1998-1999 (RHD): A / C-Fahrradschalter, Rückfahrleuchte (Rückfahrscheinwerferschalter M / T), Park- / Neutralstellungsschalter (A / T), Heckscheiben-Defogger-Schalter, Hochgeschwindigkeitswarnmodul |
| 6 | 10 | Blinker / Gefahr |
| 7 | 25 | A / C-Heizungsgebläsemotor |
| 8 | 10 | 1994-1997: Airbag-Steuermodul;
1998-1999 (LHD): A / C-Fahrradschalter, Rückfahrleuchte (Rückfahrscheinwerferschalter M / T), Park- / Neutralstellungsschalter (A / T), Heckscheiben-Defogger-Schalter, Hochgeschwindigkeitswarnmodul; 1998-1999 (RHD): Airbag-Steuermodul |
| 9 | 10 | 1994-1997: Kombiinstrument, Radio, Ascheempfängerlampe, Heckscheiben-Defogger-Schalter, „PRNDL“ -Lampe, Nebelschlussleuchtenschalter, A / C-Heizungssteuerungsschalter, Scheinwerfer-Nivellierungsschalter;
1998-1999 (LHD): Airbag-Steuermodul; 1998-1999 (RHD): Kombiinstrument, Radio, Ascheempfängerlampe, Heckscheiben-Defogger-Schalter, „PRNDL“ -Lampe, Nebelschlussleuchtenschalter, A / C-Heizungssteuerungsschalter, Scheinwerfer-Nivellierungsschalter |
| 10 | 15 | Antriebsstrang-Steuermodul, Klimaanlagen-Kompressorkupplungsrelais, ABS, Dampfkanister-Lecksucher, Drehmomentwandler-Kupplungsmagnet (A / T), Arbeitszyklus-EVAP / Spülmagnet, ABS-Relaisbox, AGR-Wandlermagnet, ABS-Warnlampenrelais |
| 11 | 5 | Kombiinstrument, Tagfahrleuchtenmodul (1998-1999), Fernschlüsselloses Zugangsmodul (1998-1999), Wegfahrsperre (1998-1999) |
| 12 | 10 | 1994-1997: Airbag-Steuermodul;
1998-1999 (LHD): Kombiinstrument, Radio, Ascheempfängerlampe, Heckscheiben-Defogger-Schalter, PRNDL-Lampe, Nebelschlussleuchtenschalter, A / C-Heizungssteuerungsschalter, Scheinwerfer-Nivellierungsschalter; 1998-1999 (RHD): Airbag-Steuermodul |
| 13 | – – | Nicht benutzt |
| 14 | 20 | Schiebedach |
| 15 | 20 | Wischermotor, Wischer- / Waschanlagenschalter, intermittierender Wischer- / Waschanlagenschalter, Zigarettenanzünderrelais |
| 16 | 10 | Radio |
| 17 | 10 | Linker Scheinwerfer, Nivelliermotor für linken / rechten Scheinwerfer |
| 18 | 10 | Rechter Scheinwerfer |
| 19 | – – | Nicht benutzt |
| 20 | – – | Nicht benutzt |
| Leistungsschalter | ||
| CB1 | 30 | Fensterheber, Fensterheber |
| CB2 | – – | Nicht benutzt |
| Relais | ||
| R1 | 1998-1999 (LHD): Zeitverzögerung | |
| R2 | 1994-1997: Zigarrenfeuerzeug;
1998-1999 (LHD): Kombinationsblinker; 1998-1999 (RHD): Zigarettenanzünder |
|
| R3 | 1994-1997: Kombinationsblinker;
1998-1999 (LHD): Auszeit; 1998-1999 (RHD): Kombinationsblinker |
ad vertisements

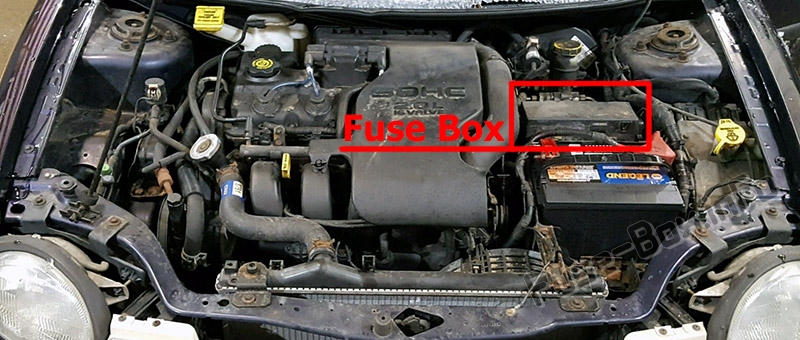

Position des Sicherungskastens

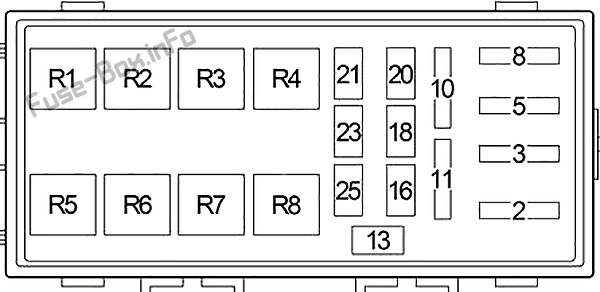

Sicherungskastendiagramm
Zuordnung von Sicherungen und Relais im Motorraum
| № | Amp Rating | Beschreibung |
|---|---|---|
| 2 | 40 | Zündschalter (Fahrgastraumsicherungen: „5“, „6“, „7“, „8“, „CB1“) |
| 3 | 40 | Scheinwerferschalter, Fahrgastraumsicherungen: „1“, „3“, „4“ |
| 5 | 30 | Halbleiterlüfterrelais (Kühlerlüfter) |
| 8 | 30 | Heckscheiben-Defogger |
| 10 | 40 | ABS-Relaisbox |
| 11 | 30 | Anlasserrelais, Zündschalter (Kupplungspedalstellungsschalter (M / T), Fahrgastraumsicherungen: „10“, „11“, „12“, „14“, „15“, „16“) |
| 13 | 10 | Innenleuchte, Kofferraumlampe, Unterlichtlampe, Kombiinstrument, Radio, Handschuhfachlampe, Karten- / Leselampe, Visier- / Waschtischlampe, Netzspiegelschalter, Hochgeschwindigkeitswarnmodul (1998-1999), Zeitverzögerungsrelais (1998-1999) , Time Out Relay (1998-1999) |
| 16 | 20 | Nebelscheinwerferrelais, Nebelschlussleuchtenschalter |
| 18 | 10 oder 20 | 1994-1997 (10A): Klimakompressorkupplungsrelais;
1998-1999 (20A): Kupplungsrelais für Klimaanlagenkompressor, ABS |
| 20 | 10 | Blinker / Gefahr |
| 21 | 20 | Kraftstoffpumpenrelais, Relais für automatische Abschaltung (Kraftstoffinjektoren, Zündspulenpaket, Antriebsstrang-Steuermodul, Generator, Datenverbindungsstecker, Sauerstoffsensoren, Kondensator, Geräuschunterdrücker) |
| 23 | 15 | Hupenrelais |
| 25 | 15 | Bremslichtschalter |
| Relais | ||
| R1 | Nicht benutzt | |
| R2 | Benzinpumpe | |
| R3 | Automatisches Herunterfahren | |
| R4 | Horn | |
| R5 | Nebelscheinwerfer | |
| R6 | ABS-Warnleuchte | |
| R7 | Kompressorkupplung der Klimaanlage | |
| R8 | Anlasser |
