In diesem Artikel betrachten wir den Dodge Sprinter der zweiten Generation, der von 2007 bis 2010 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Dodge Sprinter 2007, 2008, 2009 und 2010 , um Informationen über die Position der Sicherungsbleche im Auto zu erhalten. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) kennen.
Sicherungslayout Dodge Sprinter 2007-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) im Dodge Sprinter sind die Sicherungen №13 (Zigarettenanzünder), №25 (12-V-Buchse an der Unterseite der Mittelkonsole) im Sicherungskasten der Instrumententafel und №23 (12-V-Buchse hinten links). Lade- / Fahrgastraum), №24 (12-V-Steckdose Fahrersitzbasis) und №24 (12-V-Steckdose hinten rechts, Lade- / Fahrgastraum) im Sicherungskasten unter dem Fahrersitz.
Position des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der Fahrerseite) unter der Abdeckung.
ad vertisements
Sicherungskastendiagramm

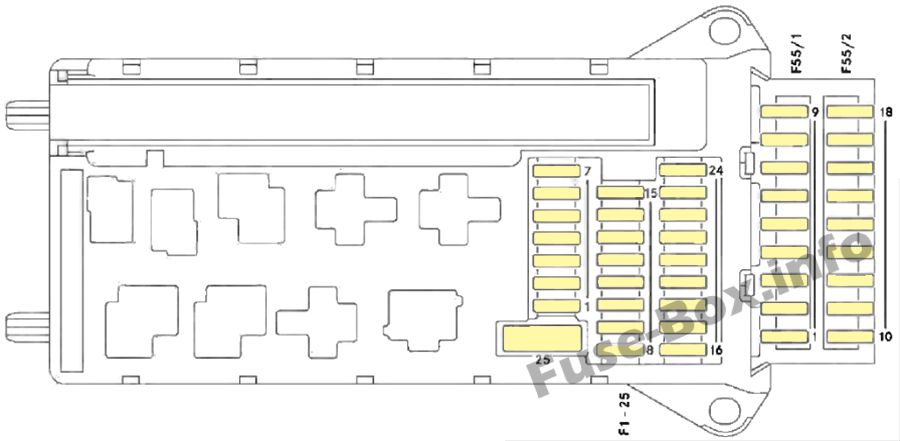

Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel
| № | Verbraucher | Ampere. |
|---|---|---|
| 1 | Horn | 15 A. |
| 2 | Elektrisches Lenkschloss ESTL (elektronischer Zündschalter EIS) | 25 A. |
| 3 | Terminal 30 Z. Fahrzeuge mit Benzinmotor / elektronischem Zündschalter ElS / Kombiinstrument | 10 A |
| 4 | Lichtschalter / Mittelkonsolenschaltereinheit | 5 A. |
| 5 | Scheibenwischer | 30 A. |
| 6 | Benzinpumpe | 15 A. |
| 7 | MRM (Mantelrohrmodul) | 5 A. |
| 8 | Terminal 87 (2) | 20 A. |
| 9 | Terminal 87 (3) | 20 A. |
| 10 | Terminal 87 (4) | 10 A |
| 11 | Terminal 15 R Fahrzeug | 15 A. |
| 12 | Airbag-Steuergerät | 10 A |
| 13 | Zigarettenanzünder / Handschuhfachbeleuchtung / Radio | 15 A. |
| 14 | Diagnosebuchse / Lichtschalter / Kombiinstrument | 5 A. |
| 15 | Frontheizung | 5 A. |
| 16 | Terminal 87 (1) | 10 A |
| 17 | Airbag-Steuergerät | 10 A |
| 18 | Klemme 15 Fahrzeug, Bremslichtschalter | 7,5 A. |
| 19 | Innenbeleuchtung | 7,5 A. |
| 20 | Fensterheber-Beifahrerseite / Klemme 30/2 Signalerfassungs- und Betätigungsmodul SAM | 25 A. |
| 21 | Motorsteuergerät | 5 A. |
| 22 | Antiblockiersystem (ABS) | 5 A. |
| 23 | Anlasser | 25 A. |
| 24 | Dieselmotorkomponenten | 10 A |
| 25 | 12-V-Steckdose an der Unterseite der Mittelkonsole | 25 A. |
| Sicherungsblock F55 / 1 | ||
| 1 | Bedienfeld, linke Tür | 25 A. |
| 2 | Diagnosebuchse | 10 A |
| 3 | Bremssystem (Ventile) | 25 A. |
| 4 | Bremssystem (Förderpumpe) | 40 A. |
| 5 | Terminal 87 (5), Fahrzeuge mit Benzinmotor | 7,5 A. |
| 6 | Terminal 87 (6), Fahrzeuge mit Benzinmotor | 7,5 A. |
| 7 | Scheinwerferreinigungssystem | 30 A. |
| 8 | Diebstahlwarnanlage (ATA) | 15 A. |
| 9 | Nicht zugewiesen | n |
| Sicherungsblock F55 / 2 | ||
| 10 | Radio | 15 A. |
| 11 | Telefon | 7,5 A. |
| 12 | Frontgebläse | 30 A. |
| 13 | Nicht zugewiesen | 9 |
| 14 | Sitzheizung / Mittelkonsolenschalter | 30 A. |
| 15 | Nicht-MB-Körperelektrik | 10 A |
| 16 | Heizung, Heckheizung / Tempmatic (Klimaanlage), Front / CD-Player | 10 A |
| 17 | Bewegungsmelder / Komfort-Innenbeleuchtung / Satellitenradio | 10 A |
| 18 | Klimaanlage hinten | 7,5 A. |
ad vertisements
Sicherungskastendiagramm

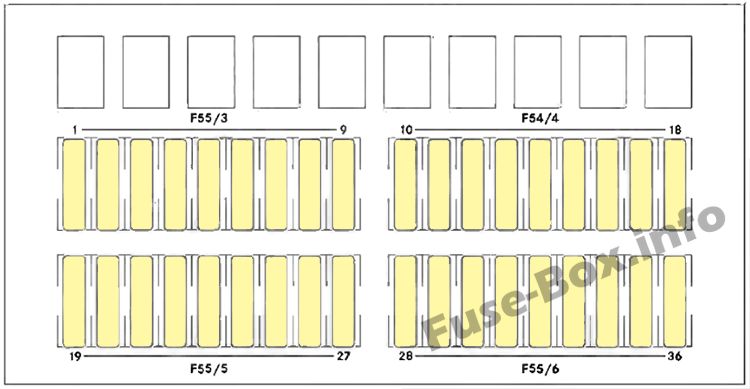

Zuordnung der Sicherungen im Sicherungskasten unter dem Fahrersitz
| № | Verbraucher | Ampere. |
|---|---|---|
| 1 | Spiegeleinstellung | 5 A. |
| 2 | Heckscheibenwischer | 30 A. |
| 3 | Rückfahrkamera / Telefon | 5 A. |
| 4 | Betriebsdrehzahlregler (ADR) / Zapfwelle / Anhänger-Anschlusseinheit AAG | 7,5 A. |
| 5 | Klemme 87 elektronische Getriebesteuerung ETC, Steuereinheit | 10 A |
| 6 | Nicht zugewiesen | – – |
| 7 | Elektronisches Wählerebenenmodul ESM | 7,5 / 15 A. |
| 8 | Bodybuilder Terminal 15, Kipp- / 3-Wege-Kipper | 10 A |
| 9 | Dachventilator / Audiosignalausrüstung | 15 A. |
| 10 | Klemme 30, Gewindebohrer | 25 A. |
| 11 | Klemme 15, Gewindebohrer | 15 A. |
| 12 | D +, Gewindebohrer | 10 A |
| 13 | Hilfsanzeigemodul | 10 A |
| 14 | Anhängersteckdose | 20 A. |
| 15 | Anhängererkennungsgerät | 25 A. |
| 16 | Reifendruckkontrollsystem (TPMS) / Parktronic System (PTS) | 7,5 A. |
| 17 | PSM-Steuereinheit | 25 A. |
| 18 | PSM-Steuereinheit | 25 A. |
| 19 | Overhead-Bedienfeld / Schiebedach | 5/25 A. |
| 20 | Begrenzungsleuchten | 7,5 A. |
| 21 | Heckscheibenheizung | 30/15 A. |
| 22 | Heckscheibenheizung 2 | 15 A. |
| 23 | 12V Steckdose hinten links, Laderaum / Fahrgastraum | 15 A. |
| 24 | 12V Steckdose Fahrersitzbasis | 15 A. |
| 25 | 12V Steckdose hinten rechts, Lade- / Fahrgastraum / Drehzahl des Zusatzheizgebläses 1 | 15 A. |
| 26 | Behelfsheizung | 25 A. |
| 27 | Heizungsverstärker | 25/20 A. |
| 28 | Klimaanlage hinten | 30 A. |
| 29 | Nicht zugewiesen | – – |
| 30 | Nicht zugewiesen | – – |
| 31 | Gebläseeinheit, Heckheizung | 30 A. |
| 32 | Nicht zugewiesen | – – |
| 33 | Elektrische Schiebetür, rechts | 30 A. |
| 34 | Elektrische Schiebetür links | 30 A. |
| 35 | Bremskraftverstärker | 30 A. |
| 36 | Nicht zugewiesen | – – |
ad vertisements

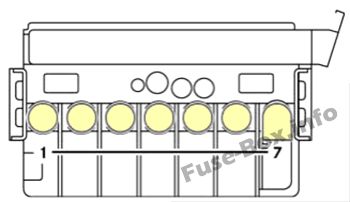

Der Vorsicherungskasten befindet sich im Batteriefach im Fußraum auf der linken Seite des Fahrzeugs F59 (Entfernen Sie die Verkleidung und die Metallabdeckung vor dem Fahrersitz).
| № | Verbraucher | Ampere. |
|---|---|---|
| 1 | Vorglührelais / Sekundärluftpumpe | 80/40 A. |
| 2 | Motorlüfter Klimaanlage | 80 A. |
| 3 | Signalerfassungs- und Betätigungsmodul SAM / Sicherung und Relaisblock SRB | 80 A. |
| 4 | Hilfsbatterie im Motorraum | 150 A. |
| 5 | Termina130 Sicherungskästen, Signalerfassungs- und Betätigungsmodul SAM / Sicherung und Relaisblock SRB | 150 A. |
| 6 | Verbindungspunkt in der Fahrersitzbasis | Brücke |
| 7 | Heizungsverstärker (PTC) | 150 A. |
