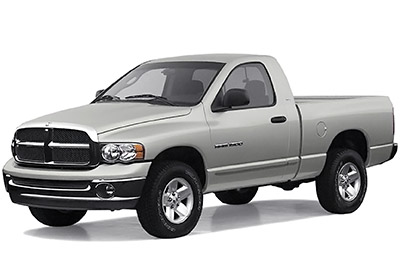

In diesem Artikel betrachten wir den Dodge Ram / Ram Pickup der dritten Generation (DR / DH / D1 / DC / DM), der von 2002 bis 2009 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Dodge Ram (Ram Pickup 1500/2500). In den Jahren 2002, 2003, 2004, 2005, 2006, 2007, 2008 und 2009 erhalten Sie Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Dodge Ram 1500/2500 2002-2009
Sicherungen des Zigarettenanzünders (Steckdose) im Dodge Ram 1500/2500:
2002-2005 – Sicherungen Nr. 25, Nr. 29 und Nr. 42 im integrierten Leistungsmodul.
2006-2009 – Sicherungen №1, №38 und # 40 im integrierten Leistungsmodul.
Ein integriertes Leistungsmodul befindet sich im Motorraum in der Nähe der Batterie.

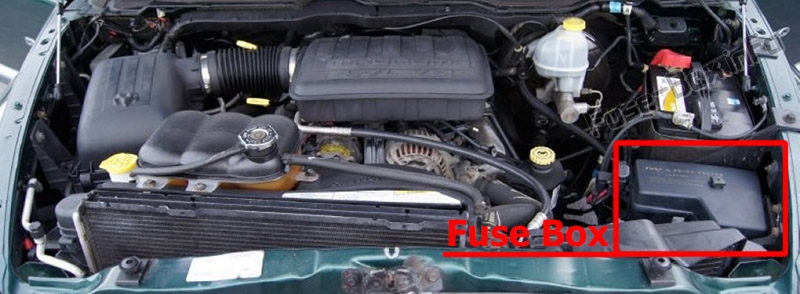

2002-2005

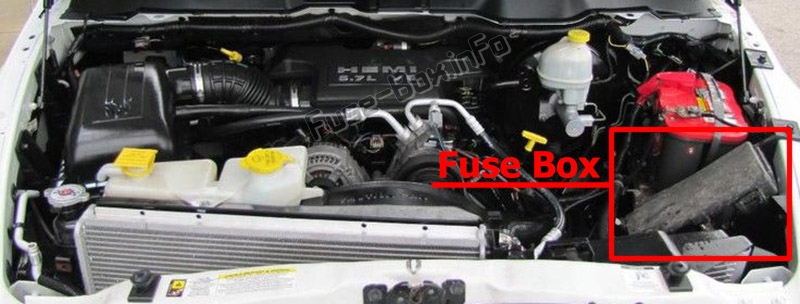

2006-2009
Eine Beschreibung jeder Sicherung und Komponente kann auf die innere Abdeckung gestempelt werden, andernfalls ist die Hohlraumnummer jeder Sicherung auf die innere Abdeckung gestempelt.

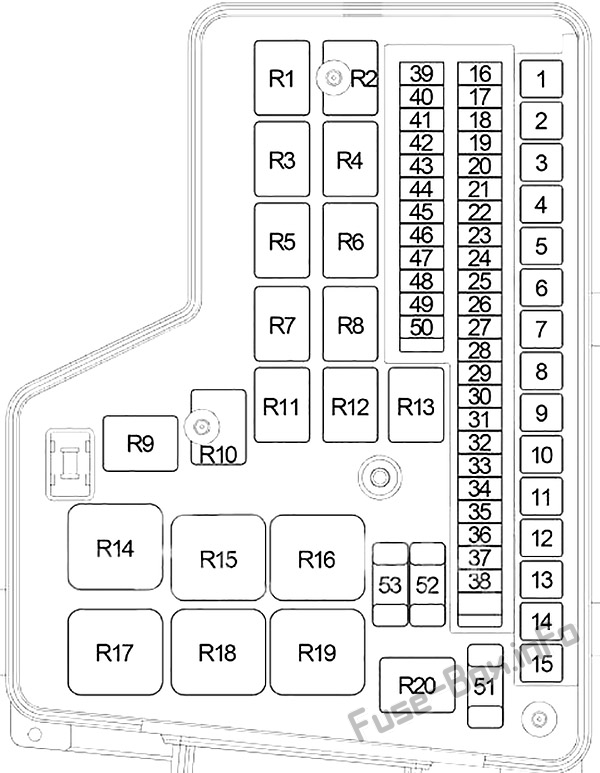

2002, 2003, 2004, 2005
ad vertisements
Zuweisung von Sicherungen im IPM (2002-2005)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 30 oder 40 | 2002-2004 (40A): Anhängerkupplungsverbinder (2002-2003), Bereitstellung elektrischer Bremsen;
2005 (30A): Bereitstellung einer elektrischen Bremse |
| 2 | 30 | Relais für automatische Abschaltung (Benzin) |
| 3 | 30 | Zündschalter (Lauf A38 (Integriertes Leistungsmodul)) |
| 4 | 40 | Zündschalter (Lauf C1 (Gebläsemotor)) |
| 5 | 40 | 2002-2004 (40A): Getriebesteuerungsrelais;
2005 (20A): Getriebesteuerungsrelais, Rückwärtssperrmagnet (SRT (Schaltgetriebe)) |
| 6 | 40 | Antiblockierbremse (ABS (AWAL / RWAL)) |
| 7 | 50 | Power Seat Switch – Fahrer, Power Seat Switch – Beifahrer, Beifahrer-Lendenschalter (2002-2004 Standard Cab) |
| 8 | 30 | Wischer-Hoch / Niedrig-Relais, Wischer-Ein / Aus-Relais |
| 9 | 40 | Zündschalter (ACC F1 ausführen (Leistungsschalter (25A): Fensterheber)) |
| 10 | 40 | Zündschalter (ACC A31 ausführen) |
| 11 | 30 | Vorderes Steuermodul |
| 12 | 30 oder 40 | 2002: Nicht verwendet;
2003-2005 (Benzin) (30A): Kondensatorlüfterrelais; 2003-2005 (Diesel) (40A): Kraftstoffheizungsrelais |
| 13 | 30 | Vorderes Steuermodul |
| 14 | 30 | Anlasserrelais |
| 15 | 50 | Parklampenrelais |
| 16 | 10 | Kupplungsrelais für Klimaanlagenkompressor |
| 17 | 15 oder 20 | 2002-2004 (15A): Handschuhfachlampe und -schalter (2002-2003), Fahrertürmodul (2002-2003 außer Sockel), Kompass / Mini-Bordcomputer (außer Sockel), Kuppellampe (2002-2003), Freileitungskarte / Leselampe (2002-2003 außer Sockel), mittlere hoch montierte Bremsleuchte (2002-2003), Ladelampe (2002-2003), Kraftstoffpumpenrelais (2003-2004), Sentry Key Wegfahrsperrenmodul (2004);
2005 (Benzin) (20A): Kraftstoffpumpenrelais |
| 18 | 15 | Cluster, Underhood-Lampe, Datenverbindungsanschluss, Radio |
| 19 | 10 oder 20 | 2002-2003 (10A): Sentry Key Wegfahrsperrenmodul, Antriebsstrang-Steuermodul;
2004-2005 (20A): Anhängerkupplungsverbinder |
| 20 | 25 | Zündschalter (Start-Start A21, Start A41, Start-Start-A51 (Cluster, Antriebsstrang-Steuermodul, integriertes Leistungsmodul, Druckknopf-Startschalter)) |
| 21 | 20 | Audio-Verstärker |
| 22 | 20 | Cluster |
| 23 | 15 | 2002-2003: Nicht verwendet;
2004-2005: Antriebsstrang-Steuermodul, elektronisches Overhead-Modul, Sentry Key-Wegfahrsperrenmodul |
| 24 | 15 | Bremslichtschalter |
| 25 | 20 | Steckdose – Konsole |
| 26 | 25 | 2002-2003: Verteilergetriebe-Wahlschalter;
2004-2005: Heckscheiben-Defogger-Relais |
| 27 | 15 | Beheiztes Spiegelrelais |
| 28 | 10 | Cluster, Kompass- / Mini-Bordcomputer (außer Basis), automatischer Tag- / Nachtspiegel (außer Basis), Türverriegelungsschalter – Passagier (außer Basis) |
| 29 | 20 | Zigarettenanzünder, Steckdose hinten (SRT) |
| 30 | 30 | 2002-2004: Nicht verwendet;
2005 (Off Road): Kupplungsverriegelungsschalter, Antriebsstrang-Steuermodul |
| 31 | – – | Nicht benutzt |
| 32 | 10 | Park- / Blinkerlampe – rechts vorne, Heck- / Stopp-Blinkerlampe – rechts, Lizenzlampe – rechts, mittlere Bazellampe, Begrenzungslampe, Kotflügellampe |
| 33 | 20 | Anhängerkupplung, Anhängerkupplung Add On (Heavy Duty) |
| 34 | 10 | Park- / Blinkerleuchte – vorne links, Heck- / Stopp-Blinkerleuchte – links, Kennzeichenleuchte – links (+ rechts), Heckklappenstangenlampe, Kotflügelleuchte |
| 35 | 10 | Controller Antiblockierbremse (ABS) |
| 36 | 10 | Heizungs- und Klimaanlagensteuerung, Kühlerlüfterantrieb (Diesel (2004-2005)), Wastegate-Magnet (Diesel (2005)) |
| 37 | – – | Nicht benutzt |
| 38 | 15 | Übertragungsbereichssensor (Automatikgetriebe), Getriebemagnet / TRS-Baugruppe, Rückfahrscheinwerferschalter (Schaltgetriebe) |
| 39 | 20 oder 25 | 2002 (25A): Kondensatorlüfterrelais;
2003-2004: Nicht verwendet; 2005 (Diesel) (20A): Kraftstoffpumpenrelais |
| 40 | 15 | Einstellbares Pedalrelais |
| 41 | 15 | Nebelscheinwerferrelais |
| 42 | 20 | Steckdose – Konsole |
| 43 | 25 | Verteilergetriebe-Steuermodul, Subwoofer-Verstärker (SRT), Achsantriebs-Steuermodul (Offroad) |
| 44 | 20 | 2002: Kraftstoffpumpenrelais;
2003-2005 (Benzin): Nicht verwendet |
| 45 | 20 | Hupenrelais |
| 46 | 15 | Anhängerkupplung Linkskurve |
| 47 | 15 | Anhängerkupplung rechts abbiegen Relais |
| 48 | 20 | Sitzheizungsmodul, Fenster- / Türverriegelungsschalter – Fahrer (’05) |
| 49 | 20 | Nachgeschaltetes Relais des Sauerstoffsensors, Sauerstoffsensor – vorne links / rechts |
| 50 | 10 | EVAP Purge Solenoid (2002-2003, 2005 SRT), Frontsteuermodul (2002), Achsantriebssteuermodul (2005), Bremslichtschalter (2005 – 5,7 l), Bremslichtschalter (2004), Sentry Key Wegfahrsperrenmodul (2004) -2005), Motorsteuergerät (Diesel (2003-2005)), Antriebsstrangsteuergerät (Benzin (2004-2005)) |
| 51 | 20 | Underhood-Lampe, Datenverbindungsanschluss, Radio, Cluster |
| 52 | 20 | 2002-2004 (20A): Airbag-Steuermodul;
2005 (15A): Insassenrückhaltesteuerungsmodul |
| 53 | 20 | 2002-2004 (20A): Airbag-Steuermodul, Ein / Aus-Schalter für Beifahrerairbag;
2005 (15A): Insassenrückhaltemodul, Ein / Aus-Schalter für Beifahrerairbag |
| Relais | ||
| R1 | 2002-2004: Ersatz; 2005 (Diesel): Kraftstoffpumpe |
|
| R2 | 2002-2003: Kondensatorlüfter; 2004-2005: Ersatz |
|
| R3 | Nebelscheinwerfer | |
| R4 | Automatische Abschaltung (Benzin) | |
| R5 | Einstellbares Pedal | |
| R6 | Kraftstoffpumpe (Benzin) | |
| R7 | Kompressorkupplung der Klimaanlage | |
| R8 | Getriebesteuerung | |
| R9 | Schonen | |
| R10 | Sauerstoffsensor stromabwärts | |
| R11 | Schonen | |
| R12 | Wischer hoch / niedrig | |
| R13 | Wischer ein / aus | |
| R14 | Anlasser | |
| R15 | 2002-2003: Ersatz; 2004-2005 (Benzin): Kondensatorlüfter; 2004-2005 (Diesel): Kraftstoffheizung; 2005 (SRT): Gebläsemotor |
|
| R16 | Heckscheiben-Defogger (2005) | |
| R17 | Parklampe | |
| R18 | Schonen | |
| R19 | Schonen | |
| R20 | Beheizter Spiegel |
ad vertisements

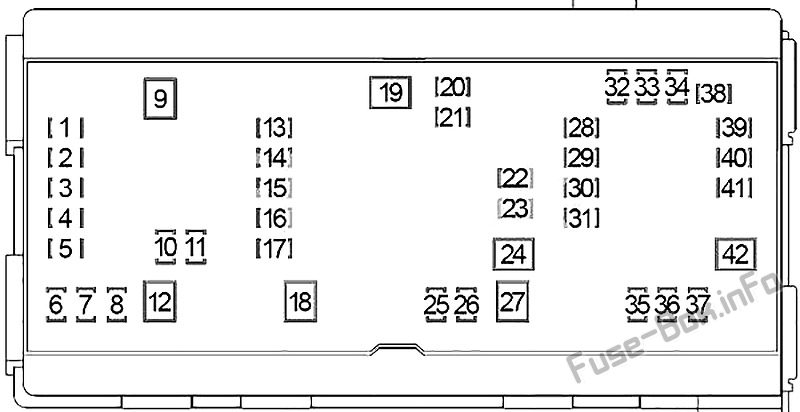

2006, 2007, 2008, 2009
Zuweisung von Sicherungen im IPM (2006-2009)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 20 | Steckdose – Konsole (außer Basis) |
| 2 | 20 | Cluster, Kabinenraumknoten (CCN), Türschlösser / Schaltverriegelung für Bremsgetriebe (BTSI) |
| 3 | – – | Nicht benutzt |
| 4 | 20 | 2006: Nicht verwendet;
2007-2009: Getriebesteuerungsmodul |
| 5 | 20 | Power Schiebedach (außer Sockel) |
| 6 | 10 oder 40 | Insassenklassifizierungsmodul (OCM), Wastegate-Magnetventil, Antriebslüfterkühler (Diesel 2006 – 40A; 5,9 l Diesel 2007-2009 – 10A) |
| 7 | 15 | Magnetumkehrsperre (SRT) |
| 8 | 10 | Beheizte Spiegel |
| 9 | 30 | Achsantriebssteuermodul (Power Wagon) |
| 10 | 5 | außer SRT: Kupplungsverriegelungsschalter (Schaltgetriebe), Motorsteuergerät (Diesel), Getriebebereichssensor (3,7 l Magnum V6, 6,7 l Cummins, 5,9 l Cummins), Getriebemagnet / TRS-Baugruppe (4,7 l Magnum V8 und 5,7 l Hemi) V8), Antriebsstrang-Steuermodul (Benzin) |
| 11 | 20 | Radio, Mediensystem (Monitor / DVD), Datenverbindungsanschluss, Freisprechmodul, Satellitenempfänger, Cluster, Ferneintragsmodul mit Sentry Key, Unterlichtlampe, drahtloses Steuermodul, elektronisches Overhead-Modul |
| 12 | 30 | Bremsversorgungsmodul (Anhängerkupplung) |
| 13 | 25 | Antiblockiersystem (AWAL) |
| 14 | 15 | Links vorne Park- / Blinker |
| 15 | 20 | Trailer Tow |
| 16 | 15 | Park- / Blinkleuchte vorne rechts |
| 17 | – – | Nicht benutzt |
| 18 | 40 | Antiblockiersystem (AWAL) |
| 19 | 30 | Trailer Tow |
| 20 | 10 | Insassenrückhaltesteuerungsmodul |
| 21 | 10 | Ein / Aus-Schalter für Beifahrerairbag, Modul zur Steuerung der Insassenrückhaltung |
| 22 | 20 | Druckknopf-Starterschalter (Zündschalter) |
| 23 | 10 | Elektronisches Overhead-Modul (außer Basis), Heizungs- und Klimaanlagensteuerung |
| 24 | 20 | SRT: Subwoofer-Verstärker;
DC / DM: Getriebesteuerungsrelais |
| 25 | 10 | Fenster- / Türverriegelungsschalter – Fahrerseite, Schaltmotor- / Modussensor-Baugruppe (4,7 l Magnum V8 und 5,7 l Hemi V8), Außenspiegel |
| 26 | 15 oder 20 | Bremslichtschalter (2006 – 15A; 2007-2009 – 20A) |
| 27 | 40 | Power Seat (Fahrersitzschalter, Beifahrersitzschalter) |
| 28 | 10 | Antriebsstrang-Steuermodul (Benzin), Motorsteuergerät (Diesel), Antiblockier-Bremsmodul (2006), Ferneintrittsmodul für Sentry Key (außer Sockel (2006)), Bremslichtschalter, EVAP-Spülmagnet (SRT), Lenkwinkelsensor , Drahtloses Steuermodul (WCM) |
| 29 | 10 | außer Power Wagon: Gateway-Modul (SRT), Verteilergetriebe-Wahlschalter, Türverriegelungsschalter – Beifahrerseite, Innenrückspiegel, Motoröltemperaturanzeige (SRT);
Power Wagon: Steuergerät für Achsantrieb |
| 30 | 15 | 2006: Nicht verwendet;
2007-2009: ABS, Achsantriebssteuermodul (5.7 Offroad), Dynamiksensor |
| 31 | 10 oder 15 | außer SRT (2006) (15A): Schaltmotor- und Modussensor-Baugruppe (ETC), Antriebsstrang-Steuermodul (Benzin);
2007-2008 (10A): Antriebsstrang-Steuermodul; 2008-2009 (15A): Antriebsstrang-Steuermodul |
| 32 | 10 | Heizungs- und Klimaanlagensteuerung, einstellbarer Pedalschalter (außer Basis), Sitzheizungsschalter (außer Basis), Reifendrucktransponder |
| 33 | 10 | 2006: Nicht verwendet;
2007-2009: Heizungs- und Klimaanlagensteuerung / Power-IGN-Lauf Sonstiges |
| 34 | – – | Nicht benutzt |
| 35 | 15 | Cluster |
| 36 | 25 | Radio (Premium) Verstärker |
| 37 | 15 | 6,7 l Cummins: Turbo-Abschaltrelais (Smart Power Relay) |
| 38 | 20 | außer SRT: Power Outlet IP |
| 39 | 10 | Subwoofer-Verstärker (SRT), Sicherheitsgurt-Spannungsreduzierer – Fahrerseite (Standardkabine (außer SRT)) |
| 40 | 20 | Basis: Steckdose – Instrumententafel, Steckdose – untere Konsole (2007-2009) |
| 41 | – – | Nicht benutzt |
| 42 | 30 | Diesel: Motorsteuergerät |
