In diesem Artikel betrachten wir den Dodge Stratus der ersten Generation, der von 1995 bis 2000 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Dodge Stratus 1995, 1996, 1997, 1998, 1999 und 2000 , um Informationen über die Position der Sicherungsfelder zu erhalten im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Dodge Stratus 1995-2000
Die Sicherung des Zigarettenanzünders (Steckdose) im Dodge Stratus ist die Sicherung Nr. 8 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens
Der Sicherungsblock befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel. Ziehen Sie die Abdeckung für den Zugang direkt von der Instrumententafel ab.

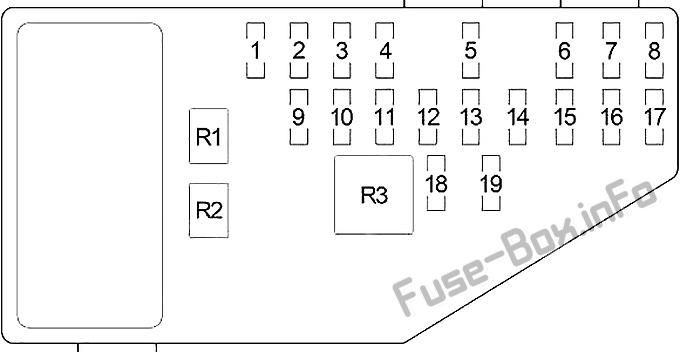

Sicherungskastendiagramm
Zuordnung der Sicherungen im inneren Sicherungskasten
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 30 | Gebläsemotor |
| 2 | 10 oder 20 | Rechter Scheinwerfer (Fernlicht), Tagfahrleuchtenmodul (Cabrio – 20A) |
| 3 | 10 oder 20 | Linker Scheinwerfer (Fernlicht) (Cabrio – 20A) |
| 4 | 15 | Rückfahrleuchte (Rückfahrscheinwerferschalter (M / T), Übertragungsbereichssensor (A / T)), Power-Top-Relais (Cabrio), Tagfahrleuchtenmodul, elektrischer Türverriegelungsschalter, elektrischer Spiegelschalter, automatischer Tag / Nachtspiegel, Lenkproportional-Lenkmodul |
| 5 | 10 | Dome-Lampe, Datenverbindungsanschluss, Stromantenne, Overhead-Kartenlampe, Kofferraumlampe, Traveller, Karosserie-Steuermodul, Radio, Handschuhfachlampe, Visier- / Kosmetiklampe, universeller Garagentoröffner, automatischer Tag- / Nachtspiegel, beleuchtetes Eingangsrelais, mit freundlicher Genehmigung Lampe, elektrischer Türverriegelungsschalter, Türarm- / Deaktivierungsschalter, Halo-Lanp zum Eingeben, Schiebedach-Steuermodul |
| 6 | 10 | Beheizter Spiegel, A / C-Heizungssteuerung |
| 7 | 15 oder 20 | 1995-1997: Scheinwerferschalter (15A); 1998-2000: Kombiinstrument, Scheinwerferschalter (20A) |
| 8 | 20 | Zigarettenanzünder / Steckdose, Hupenrelais |
| 9 | 15 | Körperkontrollmodul |
| 10 | 20 | Nebelschlussleuchtenschalter, Tagfahrleuchtenmodul |
| 11 | 10 | Karosserie-Steuermodul, Kombiinstrument, Autostick-Schalter, Getriebesteuerungsmodul |
| 12 | 10 | Linker Scheinwerfer (Abblendlicht), Tagfahrleuchtenmodul |
| 13 | 20 | Rechter Scheinwerfer (Abblendlicht), Nebelscheinwerferschalter |
| 14 | 10 | Radio |
| 15 | 10 | Kombinationsblinker, Sicherheitsgurt-Steuermodul (Cabrio), intermittierendes Wischerrelais, Wischerrelais (hoch / niedrig), Heckscheiben-Defogger-Relais |
| 16 | 10 | Airbag-Steuermodul |
| 17 | 10 | Airbag-Steuermodul |
| Leistungsschalter | ||
| 18 | 20 | Power Seat Schalter, Decklid Release Relay |
| 19 | 20 | Elektrisches Fenster, Hauptschalter für Fensterheber, Fenster-Timer-Modul, Schiebedach-Steuermodul |
| Relais | ||
| R1 | Scheinwerferverzögerung | |
| R2 | Horn | |
| R3 | Heckscheiben-Defogger |
ad vertisements
Sicherungskasten im Motorraum
Position des Sicherungskastens
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 10 | Sauerstoffsensor stromabwärts |
| 2 | 20 | Antiblockiersystem (ABS) |
| 3 | 20 | Getriebesteuergerät, Getriebesteuerungsrelais |
| 4 | 20 | Bremslichtschalter, Sicherungen der Instrumententafel: „5“ |
| 5 | 20 | Automatisches Abschaltrelais (Einspritzdüsen, Zündspulenpaket (2,0 l und 2,4 l), Geräuschunterdrücker (2,0 l und 2,4 l), Generator, Sauerstoffsensor stromaufwärts, Verteiler (2,5 l) AGR-Magnet, Sicherung: „1“), Antriebsstrangsteuermodul |
| 6 | 20 | Kombinationsblinker, Sentry Key Wegfahrsperrenmodul |
| 7 | 10 | Zündschalter (Instrumententafel-Sicherungen: „11“) |
| 8 | 20 | Anlasserrelais, Kraftstoffpumpenrelais, Zündschalter (Karosseriesteuergerät, Kupplungsverriegelungsschalter (M / T), Getriebesteuergerät (EATX), Instrumententafel-Sicherungen: „14“, „15“, „17“, Motorraum-Sicherungen: 9, 10) |
| 9 | 10 | Klimakompressorkupplungsrelais, Kühlerlüfterrelais (hohe Drehzahl), Kühlerlüfterrelais (niedrige Drehzahl), Kraftstoffpumpenmodul, Kombiinstrument, Sentry Key Wegfahrsperrenmodul, Magnet für Bremsschaltverriegelung |
| 10 | 10 | Kraftstoffpumpenrelais, Antriebsstrang-Steuermodul, ABS |
| 11 | 20 | Sicherheitsgurt-Steuermodul (Cabrio) |
| 12 | 40 | Heckscheiben-Defogger-Relais |
| 13 | 40 | Antiblockiersystem (ABS) |
| 14 | 40 | Instrumententafel-Sicherungen: „7“, „8“ |
| 15 | 40 | Scheinwerferschalter, Scheinwerferverzögerungsrelais (Karosserie-Steuermodul, Scheinwerferschalter, Instrumententafel-Sicherungen: „12“, „13“), Instrumententafel-Sicherungen: „9“, „10“ „18“ |
| 16 | 40 | Zündschalter (Instrumententafel-Sicherungen: „1“, „4“, „16“, „19“) |
| 17 | 40 | Power Top Up / Down Relais (Cabrio) |
| 18 | 40 | Intermittierendes Wischerrelais (Wischerrelais (hoch / niedrig)) |
| 19 | 40 | Klimakompressorkupplungsrelais, Kühlerlüfterrelais (hohe Drehzahl), Kühlerlüfterrelais (niedrige Drehzahl) |
| Relais | ||
| R1 | Kühlerlüfter (hohe Drehzahl) | |
| R2 | Automatisches Herunterfahren | |
| R3 | Kühlerlüfter (niedrige Drehzahl) | |
| R4 | Anlasser | |
| R5 | Nicht benutzt | |
| R6 | Kompressorkupplung der Klimaanlage | |
| R7 | Power Tow (Cabrio) | |
| R8 | Intermittierender Scheibenwischer | |
| R9 | Scheibenwischer (hoch / niedrig) | |
| R10 | Benzinpumpe | |
| R11 | Getriebesteuerung | |
| R12 | Nicht benutzt |
