Hier finden Sie die Sicherungskasten-Belegung für den Dodge Stratus der Baujahre 2001 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Dodge Stratus 2001-2006
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Dodge Stratus?
- Was zeigt die Sicherungsbelegung?
- Weitere Dodge Sicherungskasten-Belegungen
Sicherungsbelegung Dodge Stratus 2001-2006
Die Sicherung des Zigarettenanzünders (Steckdose) im Dodge Stratus ist die Sicherung №2 im Sicherungskasten des Motorraums.
Position des Sicherungskastens

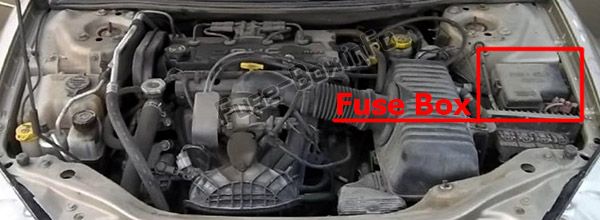

Ein Stromverteilungszentrum befindet sich im Motorraum in der Nähe des Luftfilters.
Sicherungsdiagramm
Diese Informationen gelten für Fahrzeuge, die ohne die auf der oberen Abdeckung des Stromverteilungszentrums eingeprägte Sicherungs- und Relaisnummerierung gebaut wurden.
Zuordnung der Sicherungen im Motorraum
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 40 | Zündschalter (Sicherung (Fahrgastraum): „1“, „4“, „16“, „19“) |
| 2 | 20 | Zigarettenanzünder / Steckdose |
| 3 | 30 | Scheinwerferwaschrelais (Export) |
| 4 | 40 | Scheinwerferverzögerungsrelais, Multifunktionsschalter, Sicherung (Fahrgastraum): „9“, „10“, „18“ |
| 5 | – – | Nicht benutzt |
| 6 | 40 | Heckscheiben-Defogger-Relais |
| 7 | 40 | Luftpumpenmotorrelais (2,4 l PZEV) |
| 8 | 20 | Anlasserrelais, Kraftstoffpumpenrelais, Zündschalter (Kupplungssperre / Anschlagschalter (M / T), Getriebesteuergerät (A / T), Karosseriesteuergerät, Sicherung (Fahrgastraum): „14“, „15“, „17 „, Sicherung (Motorraum):“ 23 „) |
| 9 | 20 | Getriebesteuerungsrelais, Getriebesteuerungsmodul, Getriebemagnet- / Druckschalterbaugruppe |
| 10 | 10 | Zündschalter (Sicherung (Fahrgastraum): „11“), Wegfahrsperrenmodul |
| 11 | 20 | Bremslichtschalter, Sicherung (Fahrgastraum): „5“, Relais für Nebelschlussleuchte hinten |
| 12 | 40 | Klimakompressorkupplungsrelais, Kühlerlüfterrelais (niedrige Drehzahl), Kühlerlüfterrelais (hohe Drehzahl) |
| 13 | 20 | Beheiztes Sitzrelais (beheiztes Sitzmodul für Fahrer / Beifahrer) |
| 14 | 30 | Automatisches Abschaltrelais (Sicherung: „24“, „25“), Antriebsstrang-Steuermodul |
| 15 | 40 | Abs |
| 16 | 40 | Sicherung (Fahrgastraum): „7“, „8“ |
| 17 | 40 | Power Top Up / Down Relais (Cabrio) |
| 18 | 40 | Relais für Frontwischer (Ein / Aus) (Relais für Frontwischer (Hoch / Niedrig)) |
| 19 | 20 | Sicherheitsgurt-Steuermodul (Cabrio) |
| 20 | 20 | Multifunktionsschalter |
| 21 | – – | Nicht benutzt |
| 22 | 20 | Abs |
| 23 | 10 oder 20 | Sentry Key Wegfahrsperrenmodul, Lecksuchpumpe (USA), Antriebsstrang-Steuermodul, Kraftstoffpumpenrelais, Klimaanlagenkompressorkupplungsrelais, Kühlerlüfterrelais (niedrige Drehzahl), Kühlerlüfterrelais (hohe Drehzahl) |
| 24 | 20 | Einspritzventil, Zündspule, Geräuschunterdrücker, Verteiler-Abstimmventil (2,7 l) |
| 25 | 20 | Generator, AGR-Magnet, Sauerstoffsensor, PCV-Heizung (2,7 l) |
ad vertisements
Position des Sicherungskastens
Die Sicherungszugangsklappe befindet sich hinter der Endabdeckung auf der linken Seite der Instrumententafel.
Ziehen Sie die Abdeckung wie gezeigt heraus, um sie zu entfernen. Die Identität jeder Sicherung ist auf der Rückseite der Abdeckung angegeben.

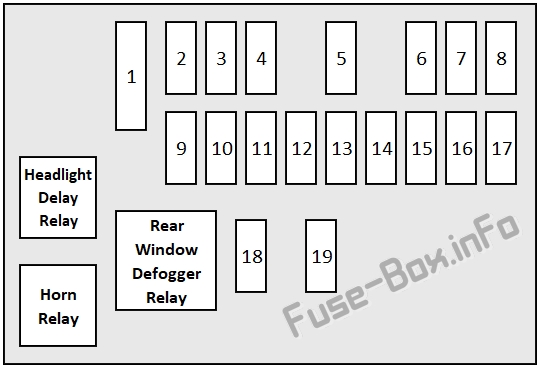

Sicherungsdiagramm
ad vertisements
Zuordnung der Innensicherungen (2004-2006)
| Hohlraum | Ampere | Schaltkreis |
|---|---|---|
| 1 | 30 Amp Grün | Gebläsemotor |
| 2 | 10 Ampere Rot | Rechter Fernlichtscheinwerfer, Fernlichtanzeige |
| 3 | 10 Ampere Rot | Linker Fernlichtscheinwerfer |
| 4 | 15 Ampere Blau | Power Türverriegelungsschalter Beleuchtung, Getriebebereichsschalter. Tagfahrlichtmodul (Kanada), elektrische Fensterheber, Antiblockiersystem für Bremsen |
| 5 | 10 Ampere Rot | Power Türschloss und Türschloss Arm / Disarm Schalter, Waschtisch, Lesen, Karte, Rücksitz, Zündung und Kofferraumbeleuchtung, beleuchteter Eingang. Radio, Antenne. Datenverbindungsstecker, Karosseriesteuergerät, Leistungsverstärker |
| 6 | 10 Ampere Rot | Beheizte Heckscheibenanzeige |
| 7 | 20 Ampere Gelb | Kombiinstrument Beleuchtung, Park- und Rücklichter |
| 8 | 20 Ampere Gelb | Steckdose, Hupen, Zündung, Kraftstoff, Start |
| 9 | 15 Ampere Blau | Power Door Lock-Motoren (Karosserie-Steuermodul) |
| 10 | 20 Ampere Gelb | Tagfahrlichtmodul (Kanada) |
| 11 | 10 Ampere Rot | Kombiinstrument, Getriebesteuerung, Park- / Neutralschalter, Karosserie-Steuermodul |
| 12 | 10 Ampere Rot | Linkes Abblendlicht |
| 13 | 20 Ampere Gelb | Rechter Abblendlichtscheinwerfer, Nebelscheinwerferschalter |
| 14 | 10 Ampere Rot | Radio |
| 15 | 10 Ampere Rot | Blinker- und Warnblinker, Wischerschalter, Sicherheitsgurt-Steuermodul, Wischerrelais, Heckscheibenentfroster-Relais |
| 16 | 10 Ampere Rot | Airbag-Steuermodul |
| 17 | 10 Amp | Airbag-Steuermodul |
| 18 | 20 Amp C / BRKR | Power Seat Schalter. Remote Trunk Release |
| 19 | 30 Amp C / BRKR | Power Windows |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Dodge Stratus?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
