In diesem Artikel betrachten wir den Dodge Ram / Ram Truck Pickup der vierten Generation (DS / DJ / D2), der von 2009 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Dodge Ram (Ram Truck Pickup 1500/2500/3500) 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 sowie Informationen zur Position der Sicherungsplatten im Inneren das Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout).
der Inhalt
Sicherungslayout Dodge Ram / Ram Truck Pickup 1500/2500/3500 2009-2018
Position des Sicherungskastens
Es befindet sich im Motorraum in der Nähe der Batterie.

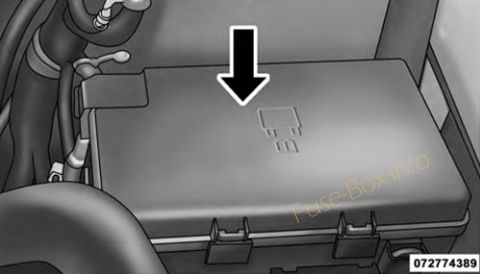

Integriertes Leistungsmodul (2009-2012)

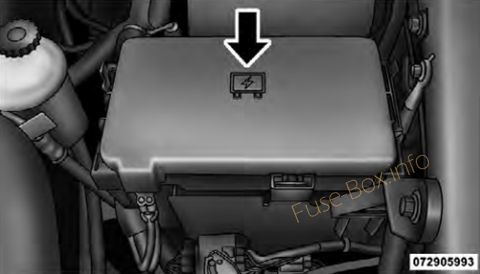

Stromverteilungszentrum (2013-2018)
Dieses Zentrum enthält Patronensicherungen, Mikrosicherungen, Relais und Leistungsschalter.
Eine Beschreibung jeder Sicherung und Komponente kann auf die innere Abdeckung gestempelt werden, andernfalls ist die Hohlraumnummer jeder Sicherung auf die innere Abdeckung gestempelt, die der folgenden Tabelle entspricht.
Sicherungskastendiagramme
2009
ad vertisements

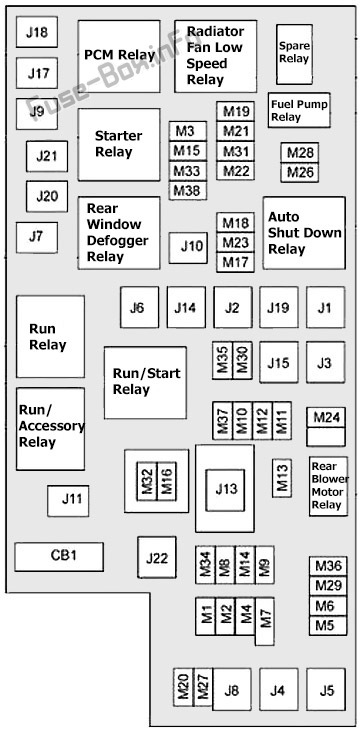

Zuweisung von Sicherungen im IPM (2009)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J01 | 30 Amp Pink | Fledermaus – Presafe # 1 | |
| J02 | 30 Amp Pink | Fledermaus – Anhänger Schlepptau Main | |
| J03 | 25 Ampere natürlich | Fledermaus – Beifahrertürknoten | |
| J04 | 40 Amp Grün | Fledermaus – ABS-Pumpe | |
| J05 | 30 Amp Pink | Fledermaus – ABS-Ventil | |
| J06 | 30 Amp Pink | Fledermaus – H / Lampenwäsche / MTV / CM2200 / Elec Vac Pumpe | |
| J07 | 25 Ampere natürlich | Fledermaus – Fahrertürknoten | |
| J08 | 30 Amp Pink | Fledermaus – DTCM / Achsschlösser | |
| J09 | 30 Amp Pink | Fledermaus – Schwein / elektrische Bremse | |
| J10 | 40 Amp Grün | Fledermaus – L / Bar / Offroad | |
| J11 | 30 Amp Pink | Fledermaus – Pendel / Thatchum / Hintertüren | |
| J12 | 40 Amp Grün | Anlassermagnet | |
| J13 | 60 Amp gelb | Bat – Rad Fan # 1 / # 2 / SSR | |
| J14 | 40 Amp Grün | Fledermaus – Klappsitz / PZEV | |
| J15 | 60 Amp gelb | Fledermaus – IOD Main | |
| J16 | 40 Amp Grün | Frt HVAC Motor | |
| M17 | 25 Ampere natürlich | Fledermaus – Schiebedach / Oberlicht | |
| M18 | 25 Ampere natürlich | TCM / Trans Range | |
| M19 | 5 Amp Tan | Ign R / ACC – Schiebedach / Fenster Sw Ilium | |
| M20 | 25 Ampere natürlich | Frt Wischer | |
| M21 | 25 Ampere natürlich | Türschlösser | |
| M22 | 20 Ampere Gelb | Benzinpumpe | |
| M23 | 20 Ampere Gelb | Fledermaus – Trlr Light / Pre-Safe # 2 | |
| M24 | 20 Ampere Gelb | Fledermaus – Schlepptau BUX / HGM | |
| M25 | 10 Ampere Rot | Fledermaus – J1962 Diag / Spiegel | |
| M26 | 10 Ampere Rot | Bat – Ign Sw, WIN, PASS | |
| M27 | 15 Ampere Blau | Fledermaus – CHMSL / Bremse Sw | |
| M28 | 10 Ampere Rot | Fledermaus – Corax TPM / PEM / HVAC Htr Pumpe | |
| M29 | 15 Ampere Blau | Fledermaus – Klappspiegel | |
| M30 | 25 Ampere natürlich | Fledermaus – Wechselrichter | |
| M31 | 20 Ampere Gelb | Fledermaus – Pwr Out # 1 | |
| M32 | 20 Ampere Gelb | Fr / Rr Waschmaschine | |
| M33 | 15 Ampere Blau | Fledermaus – NGC / EATX / PCM | |
| M34 | 15 Ampere Blau | Fledermaus – CCN / Innenbeleuchtung / SCM / Sw Bank | |
| M35 | 20 Ampere Gelb | Ign R-Frt Sitz / Entlüftung | |
| M36 | 20 Ampere Gelb | Ign R-Rücksitz / Lenkrad | |
| M37 | 10 Ampere Rot | Horn # 1 | |
| M38 | 20 Ampere Gelb | IOD-CCN / Interior Mods | |
| M39 | 30 Amp Grün | IOD-Amp / Radio | |
| M40 | 25 Ampere natürlich | Heckscheibenwischer | |
| M41 | 15 Ampere Blau | IOD-SDARS / VES 2-3 / DVD / HFM / UGDO / Waschtischlampe | |
| M42 | 10 Ampere Rot | IOD-HVAC, U / Hood-Lampe | |
| M43 | 10 Ampere Rot | Horn # 2 | |
| M44 | 10 Ampere Rot | IGN R / S-ORC / OCM | |
| M45 | 10 Ampere Rot | IGN R-ORC / Trail Tow (BUX) Sinn | |
| M46 | 20 Ampere Gelb | IGN R-Trail Tow (BUX) | |
| M47 | 10 Ampere Rot | IGN RH / Lampenwäsche / HLK / Parkassistent / Ir Sns | |
| M48 | 20 Ampere Gelb | IGN R / ACC-Pwr-Steckdose Nr. 2 | |
| M49 | 20 Ampere Gelb | IGN R / ACC / Bat-Pwr-Steckdose Nr. 3 | |
| M50 | 25 Ampere natürlich | ASD # 1, # 2 | |
| M51 | 20 Ampere Gelb | ASD # 3 | |
| M52 | 10 Ampere Rot | IGN R / S-SWAY / TCASE / DTCM / FAD | |
| M53 | 15 Ampere Blau | IGN R / S-MFSW / CNN / SCM / TPM / RR-Ansicht | |
| M54 | 20 Ampere Gelb | IOD – Ersatz |
2011
ad vertisements
Zuweisung von Sicherungen im IPM (2011)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J01 | 40 Amp Grün | Trailer Tow | |
| J02 | 30 Amp Pink | Elektrische Bremse | |
| J03 | 30 Amp Pink | Diesel-Antriebsstrang-Steuermodul – falls vorhanden | |
| J04 | 25 Ampere natürlich | Fahrertürknoten | |
| J05 | 25 Ampere natürlich | Beifahrertürknoten | |
| J06 | 40 Amp Grün | Antiblockierpumpe / Stabilitätskontrollsystem | |
| J07 | 30 Amp Pink | Antiblockierbremse Ventil / Stabilitätskontrollsystem | |
| J08 | 40 Amp Grün | Energiesitz | |
| J11 | 30 Amp Pink | Antriebsstrang-Steuermodul | |
| J13 | 60 Amp gelb | IOD-Sicherung (Main Ignition Off Draw) | |
| J14 | 20 Ampere Blau | Anhängerkupplungsleuchten / Parkleuchten | |
| J15 | 30 Amp Pink | Heckentfroster | |
| J17 | 40 Amp Grün | Anlassermagnet | |
| J18 | 20 Ampere Blau | Getriebebereich des Antriebsstrang-Steuermoduls | |
| J19 | 60 Amp gelb | Rad Lüftermotor HI / Rad Lüfter Motor niedrig | |
| J20 | 30 Amp Pink | Frontwischer Masse / Niedrig / Hoch | |
| J21 | 20 Ampere Blau | Unterlegscheibensteuerung | |
| J22 | 25 Ampere natürlich | Schiebedachmodul | |
| M1 | 15 Ampere Blau | Stoppschalterlampe | |
| M5 | 25 Ampere natürlich | 115V Wechselrichter | |
| M6 | 20 Ampere Gelb | Steckdose Nr. 1 (Zigarettenanzünder) / Regen Snsr | |
| M7 | 20 Ampere Gelb | Steckdose Nr. 2 | |
| M8 | 20 Ampere Gelb | Beheizter Vordersitz und Lenkrad | |
| M9 | 20 Ampere Gelb | Beheizte Sitze hinten | |
| M10 | 20 Ampere Gelb | Freisprechmodul / Waschtischlampe / Universal-Garagentoröffnermodul | |
| M11 | 10 Ampere Rot | Klimatisierungssystem | |
| M12 | 30 Amp Grün | Radio / Verstärker | |
| M13 | 20 Ampere Gelb | Hauptkombiinstrument Nr. 2 / Drahtloses Steuermodul / ITM / Sirene / Multifunktionsschalter (Lenksäulenmodul) | |
| M14 | 20 Ampere Gelb | Rückfahrkamera (nur für Inland) | |
| M15 | 20 Ampere Gelb | Power Seat-Modul (e) / Audio-Telematik / Tagfahrlichtrelais / Kombiinstrument / Verteilergetriebemodul | |
| M16 | 10 Ampere Rot | Airbagmodul | |
| M19 | 25 Ampere natürlich | Automatisches Herunterfahren 1 und 2 | |
| M20 | 15 Ampere Blau | Kombiinstrument Innenbeleuchtung / SW-Lenkrad / Sw-Bank | |
| M21 | 20 Ampere Gelb | Automatisches Herunterfahren 3 | |
| M22 | 10 Ampere Rot | Hörner (niedrig / hoch) – Rechts | |
| M23 | 10 Ampere Rot | Hörner (niedrig / hoch) – Links | |
| M25 | 20 Ampere Gelb | Kraftstoffpumpenmotor / Dieselhubpumpe – falls vorhanden | |
| M26 | 10 Ampere Rot | Schonen | |
| M27 | 10 Ampere Rot | Zündschloss | |
| M28 | 15 Ampere Blau | Antriebsstrangsteuermodul | |
| M29 | 10 Ampere Rot | Reifendruckkontrolle | |
| M30 | 15 Ampere Blau | J1962 Diag Stecker | |
| M32 | 10 Ampere Rot | Airbagmodul | |
| M33 | 10 Ampere Rot | Antriebsstrangsteuermodul | |
| M34 | 10 Ampere Rot | Parkassistenzmodul / Klimatisierungssystemmodul / IR-Sensor / Kompassmodul | |
| M35 | 15 Ampere Blau | Linke vordere und hintere Parklampen | |
| M36 | 20 Ampere Gelb | Steckdose | |
| M37 | 10 Ampere Rot | Antiblockiersystem / Stabilitätskontrollsystemmodul / Bremslichtschalter | |
| M38 | 25 Ampere natürlich | Alle Türen verriegeln und entriegeln |
2013, 2014
ad vertisements
Zuordnung von Sicherungen in der PDC (2013, 2014)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F01 | 80 Ampere Rot | Rad Fan Control Module – Falls vorhanden | |
| F03 | 60 Amp gelb | Rad Lüfter – falls vorhanden | |
| F05 | 40 Amp Grün | Kompressor für Luftfederung – falls vorhanden | |
| F06 | 40 Amp Grün | Antiblockierbremse / Elektronische Stabilitätskontrollpumpe | |
| F07 | 40 Amp Grün | Anlassermagnet | |
| F08 | 20 Ampere Gelb | Emissionen Diesel – Wenn ausgestattet | |
| F09 | 40 Ampere Grün (Cummins Diesel) 30 Ampere Rosa (1500 LD Diesel) |
Diesel-Kraftstoffheizung – falls vorhanden | |
| F10 | 40 Amp Grün | Karosserie-Controller / Außenbeleuchtung # 2 | |
| F10 | 50 Ampere Rot | Karosserie-Controller / Außenbeleuchtung Nr. 2 – Wenn mit Stopp / Start ausgestattet | |
| F11 | 30 Amp Pink | Integriertes Anhängerbremsmodul – falls vorhanden | |
| F12 | 40 Amp Grün | Body Controller # 3 / Innenbeleuchtung | |
| F13 | 40 Amp Grün | Gebläsemotor | |
| F14 | 40 Amp Grün | Body Controller # 4 / Power Locks | |
| F15 | 30 Amp Pink | Elektrische Parkbremse rechte Seite – falls vorhanden | |
| F19 | 30 Amp Pink | SCR – Wenn ausgestattet | |
| F20 | 30 Amp Pink | Beifahrertürmodul | |
| F21 | 30 Amp Pink | Antriebsstrang-Steuermodul | |
| F22 | 20 Ampere Gelb | Motorsteuerungsmodul | |
| F23 | 30 Amp Pink | Body Controller # 1 | |
| F24 | 30 Amp Pink | Fahrertürmodul | |
| F25 | 30 Amp Pink | Frontwischer Niedrige Geschwindigkeit | |
| F25 | 30 Amp Pink | Frontwischer High Speed | |
| F26 | 30 Amp Pink | Antiblockierbremsen / Stabilitätskontrollmodul / Ventile | |
| F28 | 20 Ampere Gelb | Anhängerkupplungs-Rückfahrscheinwerfer – falls vorhanden | |
| F29 | 20 Ampere Gelb | Anhängerkupplungs-Parklichter – falls vorhanden | |
| F30 | 30 Amp Pink | Anhängerkupplung | |
| F32 | 30 Amp Pink | Antriebsstrang-Steuermodul – falls vorhanden | |
| F33 | 20 Ampere Gelb | Cummins Diesel-Kraftstoffheizung Nr. 1 – falls vorhanden / hinteres Gebläse – falls vorhanden | |
| F34 | 30 Amp Pink | Fahrzeugsystem-Schnittstellenmodul Nr. 2 – falls vorhanden | |
| F35 | 30 Amp Pink | Schiebedach – falls vorhanden | |
| F36 | 30 Amp Pink | Heckentfroster – falls vorhanden | |
| F37 | 30 Amp Pink | Cummins Diesel-Kraftstoffheizung Nr. 2, falls vorhanden | |
| F38 | 30 Amp Pink | Wechselrichter 115V AC- Wenn vorhanden | |
| F39 | 30 Amp Pink | Fahrzeugsystem-Schnittstellenmodul Nr. 1 – falls vorhanden | |
| F41 | 10 Ampere Rot | Aktiver Grillverschluss | |
| F42 | 20 Ampere Gelb | Horn | |
| F43 | 10 Ampere Rot | Schneepflug (links) – Wenn ausgerüstet | |
| F44 | 10 Ampere Rot | Diagnoseport | |
| F46 | 10 Ampere Rot | Reifendruckkontrolle | |
| F47 | 10 Ampere Rot | Schneepflug (rechts) – Wenn ausgerüstet | |
| F49 | 10 Ampere Rot | Kombiinstrument | |
| F50 | 20 Ampere Gelb | Steuermodul für Luftfederung – falls vorhanden | |
| F51 | 10 Ampere Rot | Zündknotenmodul / schlüssellose Zündung | |
| F52 | 5 Amp Tan | Batteriesensor | |
| F53 | 20 Ampere Gelb | Anhängerkupplung – Linkskurve / Ampel | |
| F54 | 20 Ampere Gelb | Einstellbare Pedale | |
| F55 | 20 Ampere Gelb | E38 Radio – Wenn ausgestattet | |
| F56 | 15 Ampere Blau | Zusätzlicher Dieselgehalt – falls vorhanden | |
| F57 | 20 Ampere Gelb | Übertragung | |
| F58 | 20 Ampere Gelb (Gasmotor) / 25 Ampere Natur (Cummins Dieselmotor) | Motorkühlpumpe | |
| F60 | 15 Ampere Blau | Underhood Lampe | |
| F61 | 20 Ampere Gelb | Nebenabtriebeinheit – falls vorhanden | |
| F62 | 10 Ampere Rot | Klimaanlage Kupplung | |
| F63 | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Cummins Diesel) | |
| F64 | 25 Ampere natürlich | Einspritzdüsen / Antriebsstrang | |
| F65 | 10 Ampere Rot | USB-Schnittstelle | |
| F66 | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor | |
| F67 | 10 Ampere Rot | CD / DVD / Bluetooth Freisprechmodul – falls vorhanden | |
| F69 | 15 Ampere Blau | Mod SCR 12V (Cummins Diesel) – Wenn ausgestattet | |
| F70 | 30 Amp Grün | Kraftstoffpumpenmotor | |
| F71 | 25 Ampere natürlich | Verstärker | |
| F72 | 10 Ampere Rot | Spannungsstabilisierungsmodule – falls vorhanden | |
| F74 | 20 Ampere Gelb (Gasmotor & 1500 LD Diesel) / 10 Ampere Rot (Cummins Dieselmotor) | Bremsvakuumpumpe Gas / Diesel – falls vorhanden | |
| F75 | 10 Ampere Rot | Stellantrieb für Kühlmitteltemperaturventil | |
| F76 | 10 Ampere Rot | Antiblockierbremsen / Elektronische Stabilitätskontrolle | |
| F77 | 10 Ampere Rot | Antriebsstrang-Steuermodul / Vorderachs-Trennmodul | |
| F78 | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung | |
| F79 | 15 Ampere Blau | Freigabelichter | |
| F80 | 10 Ampere Rot | Universeller Garagentoröffner / Kompass | |
| F81 | 20 Ampere Gelb | Anhänger rechts abbiegen / Ampeln | |
| F82 | 10 Ampere Rot | Lenksäulensteuermodul / Tempomat | |
| F84 | 15 Ampere Blau | Bank / Kombiinstrument wechseln | |
| F85 | 10 Ampere Rot | Airbagmodul | |
| F86 | 10 Ampere Rot | Airbagmodul | |
| F87 | 10 Ampere Rot | Luftfederung – falls vorhanden / Anhängerkupplung / Lenksäulen-Steuermodul | |
| F88 | 15 Ampere Blau | Kombiinstrument | |
| F90 / F91 | 20 Ampere Gelb | Steckdose (Rücksitze) Vom Kunden wählbar | |
| F93 | 20 Ampere Gelb | Feuerzeug | |
| F94 | 10 Ampere Rot | Schalt- / Verteilergetriebemodul | |
| F95 | 10 Ampere Rot | Rückfahrkamera / Parkassistent | |
| F96 | 10 Ampere Rot | Rücksitzheizungsschalter | |
| F97 | 25 Ampere natürlich | Beheizte Sitze hinten und beheiztes Lenkrad – falls vorhanden | |
| F98 | 25 Ampere natürlich | Beheizte Vordersitze – falls vorhanden | |
| F99 | 10 Ampere Rot | Klimakontrolle | |
| F101 | 15 Ampere Blau | Elektrochromatischer Spiegel / intelligentes Fernlicht – falls vorhanden | |
| F104 | 20 Ampere Gelb | Steckdosen (Instrumententafel / Mittelkonsole) |
2015
ad vertisements
Zuordnung von Sicherungen in der PDC (2015)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F01 | 80 Ampere Schwarz | Rad Fan Control Module – Falls vorhanden | |
| F03 | 60 Amp gelb | Rad Lüfter – falls vorhanden | |
| F05 | 40 Amp Grün | Kompressor für Luftfederung – falls vorhanden | |
| F06 | 40 Amp Grün | Antiblockierbremse / Elektronische Stabilitätskontrollpumpe | |
| F07 | 40 Amp Grün | Anlassermagnet | |
| F08 | 20 Ampere Blau (1500 LD Diesel) 30 Ampere Rosa (Cummins Diesel) |
Emissionen Diesel – Wenn ausgestattet | |
| F09 | 40 Ampere Grün (Special Services Vehicle & Cummins Diesel) 30 Ampere Pink (1500 LD Diesel) |
Diesel-Kraftstoffheizung – falls vorhanden | |
| F10 | 40 Amp Grün | Karosserie-Controller / Außenbeleuchtung # 2 | |
| F10 | 50 Ampere Rot | Karosserie-Controller / Außenbeleuchtung Nr. 2 – Wenn mit Stopp / Start ausgestattet | |
| F11 | 30 Amp Pink | Integriertes Anhängerbremsmodul – falls vorhanden | |
| F12 | 40 Amp Grün | Body Controller # 3 / Innenbeleuchtung | |
| F13 | 40 Amp Grün | Gebläsemotor | |
| F14 | 40 Amp Grün | Body Controller # 4 / Power Locks | |
| F15 | 30 Amp Pink | Elektrische Parkbremse rechte Seite – falls vorhanden | |
| F 16 | 30 Amp Pink | Smart Bar – Wenn ausgestattet | |
| F19 | 20 Ampere Blau (1500 LD Diesel) 30 Ampere Rosa (Cummins Diesel) |
SCR – Wenn ausgestattet | |
| F20 | 30 Amp Pink | Beifahrertürmodul | |
| F21 | 30 Amp Pink | Antriebsstrang-Steuermodul | |
| F22 | 20 Amp Blau 30 Amp Pink (Cummins Diesel) |
Motorsteuerungsmodul | |
| F23 | 30 Amp Pink | Body Controller # 1 | |
| F24 | 30 Amp Pink | Fahrertürmodul | |
| F25 | 30 Amp Pink | Frontscheibenwischer | |
| F26 | 30 Amp Pink | Antiblockierbremsen / Stabilitätskontrollmodul / Ventile | |
| F28 | 20 Ampere Blau | Anhängerkupplungs-Rückfahrscheinwerfer – falls vorhanden | |
| F29 | 20 Ampere Blau | Anhängerkupplungs-Parklichter – falls vorhanden | |
| F30 | 30 Amp Pink | Anhängerkupplung | |
| F31 | 30 Amp Pink (1500 LD Diesel) | Harnstoffheizungssteuerung – falls vorhanden | |
| F32 | 30 Amp Pink | Antriebsstrang-Steuermodul – falls vorhanden | |
| F33 | 20 Ampere Blau | Nur Spezialfahrzeuge | |
| F34 | 30 Amp Pink | Fahrzeugsystem-Schnittstellenmodul Nr. 2 – falls vorhanden | |
| F35 | 30 Amp Pink | Schiebedach – falls vorhanden | |
| F36 | 30 Amp Pink | Heckentfroster – falls vorhanden | |
| F37 | 30 Amp Pink | Cummins Diesel-Kraftstoffheizung Nr. 2, falls vorhanden | |
| F38 | 30 Amp Pink | Wechselrichter 115V AC- Wenn vorhanden | |
| F39 | 30 Amp Pink | Fahrzeugsystem-Schnittstellenmodul Nr. 1 – falls vorhanden | |
| F41 | 10 Ampere Rot | Aktiver Grillverschluss | |
| F42 | 20 Ampere Gelb | Horn | |
| F44 | 10 Ampere Rot | Diagnoseport | |
| F46 | 10 Ampere Rot | Reifendruckkontrolle | |
| F49 | 10 Ampere Rot | Kombiinstrument | |
| F50 | 20 Ampere Gelb | Steuermodul für Luftfederung – falls vorhanden | |
| F51 | 10 Ampere Rot | Zündknotenmodul / schlüssellose Zündung | |
| F52 | 5 Amp Tan | Batteriesensor | |
| F53 | 20 Ampere Gelb | Anhängerkupplung – Linkskurve / Ampel | |
| F54 | 20 Ampere Gelb | Einstellbare Pedale | |
| F56 | 15 Ampere Blau | Zusätzlicher Dieselgehalt – falls vorhanden | |
| F57 | 20 Ampere Gelb | Übertragung | |
| F58 | 20 Ampere Gelb | Ersatzsicherung | |
| F59 | 10 Ampere Rot | SCR-Relais – falls vorhanden | |
| F60 | 15 Ampere Blau | Underhood Lampe | |
| F61 | 10 Ampere Rot (1500 LD Diesel & Cummins Diesel) | PM-Sensor – falls vorhanden | |
| F62 | 10 Ampere Rot | Klimaanlage Kupplung | |
| F63 | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Cummins Diesel) | |
| F64 | 25 Ampere klar | Einspritzdüsen / Antriebsstrang | |
| F65 | 10 Ampere Rot | USB-Schnittstelle | |
| F66 | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor | |
| F67 | 10 Ampere Rot | CD / DVD / Bluetooth Freisprechmodul – falls vorhanden | |
| F69 | 15 Ampere Blau | Mod SCR 12V (Cummins Diesel) – Wenn ausgestattet | |
| F70 | 30 Amp Grün | Kraftstoffpumpenmotor | |
| F71 | 25 Ampere klar | Verstärker | |
| F72 | 10 Ampere Rot | Spannungsstabilisierungsmodule – falls vorhanden | |
| F73 | 20 Ampere Gelb | Kraftstoffförderpumpe (nur HD) – falls vorhanden | |
| F74 | 20 Ampere Gelb (Gasmotor & 1500 LD Diesel) 10 Ampere Rot (Cummins Dieselmotor) | Bremsvakuumpumpe Gas / Diesel – falls vorhanden | |
| F75 | 10 Ampere Rot | Stellantrieb für Kühlmitteltemperaturventil | |
| F76 | 10 Ampere Rot | Antiblockierbremsen / Elektronische Stabilitätskontrolle | |
| F77 | 10 Ampere Rot | Antriebsstrang-Steuermodul / Vorderachs-Trennmodul | |
| F78 | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung | |
| F79 | 15 Ampere Blau | Freigabelichter | |
| F80 | 10 Ampere Rot | Universeller Garagentoröffner / Kompass | |
| F81 | 20 Ampere Gelb | Anhänger rechts abbiegen / Ampeln | |
| F82 | 10 Ampere Rot | Lenksäulensteuermodul / Tempomat | |
| F84 | 15 Ampere Blau | Bank / Kombiinstrument wechseln | |
| F85 | 10 Ampere Rot | Airbagmodul | |
| F86 | 10 Ampere Rot | Airbagmodul | |
| F87 | 10 Ampere Rot | Luftfederung – falls vorhanden / Anhängerkupplung / Lenksäulen-Steuermodul | |
| F88 | 15 Ampere Blau | Kombiinstrument | |
| F90 / F91 | 20 Ampere Gelb | Steckdose (Rücksitze) Vom Kunden wählbar | |
| F93 | 20 Ampere Gelb | Feuerzeug | |
| F94 | 10 Ampere Rot | Schalt- / Verteilergetriebemodul | |
| F95 | 10 Ampere Rot | Rückfahrkamera / Parkassistent | |
| F96 | 10 Ampere Rot | Rücksitzheizungsschalter | |
| F97 | 25 Ampere klar | Beheizte Sitze hinten und beheiztes Lenkrad – falls vorhanden | |
| F98 | 25 Ampere klar | Beheizte Vordersitze – falls vorhanden | |
| F99 | 10 Ampere Rot | Klimakontrolle | |
| F100 | 10 Ampere Rot | Upfitter – Wenn ausgestattet | |
| F101 | 15 Ampere Blau | Elektrochromatischer Spiegel / Smart Fernlicht – Wenn ausgestattet | |
| F104 | 20 Ampere Gelb | Steckdosen (Instrumententafel / Mittelkonsole) |
2016
ad vertisements
Zuordnung von Sicherungen in der PDC (2016)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F01 | 80 Ampere Schwarz | – – | Rad Fan Control Module – Falls vorhanden |
| F03 | 60 Amp gelb | – – | Rad Lüfter – falls vorhanden |
| F05 | 40 Amp Grün | – – | Kompressor für Luftfederung – falls vorhanden |
| F06 | 40 Amp Grün | – – | Antiblockierbremse / Elektronische Stabilitätskontrollpumpe |
| F07 | 40 Amp Grün | – – | Anlassermagnet |
| F08 | 20 Ampere Blau (1500 LD / Cummins Diesel) | – – | Emissionen Diesel – Wenn ausgestattet |
| F09 | 40 Ampere Grün (Special Services Vehicle & Cummins Diesel) 30 Ampere Pink (1500 LD Diesel) |
– – | Diesel-Kraftstoffheizung – falls vorhanden |
| F10 | 40 Amp Grün | – – | Karosserie-Controller / Außenbeleuchtung # 2 |
| F10 | 50 Ampere Rot | – – | Karosserie-Controller / Außenbeleuchtung Nr. 2 – Wenn mit Stopp / Start ausgestattet |
| F11 | 30 Amp Pink | – – | Integriertes Anhängerbremsmodul – falls vorhanden |
| F12 | 40 Amp Grün | – – | Body Controller # 3 / Innenbeleuchtung |
| F13 | 40 Amp Grün | – – | Gebläsemotor |
| F14 | 40 Amp Grün | – – | Body Controller # 4 / Power Locks |
| F 16 | 30 Amp Pink | – – | Smart Bar – Wenn ausgestattet |
| F19 | 20 Ampere Blau (1500 LD Diesel) 30 Ampere Rosa (Cummins Diesel) |
– – | SCR – Wenn ausgestattet |
| F20 | 30 Amp Pink | – – | Beifahrertürmodul |
| F21 | 30 Amp Pink | – – | Antriebsstrang-Steuermodul |
| F22 | 20 Amp Blau 30 Amp Pink (Cummins Diesel) |
– – | Motorsteuerungsmodul |
| F23 | 30 Amp Pink | – – | Body Controller # 1 |
| F24 | 30 Amp Pink | – – | Fahrertürmodul |
| F25 | 30 Amp Pink | – – | Frontscheibenwischer |
| F26 | 30 Amp Pink | – – | Antiblockierbremsen / Stabilitätskontrollmodul / Ventile |
| F28 | 20 Ampere Blau | – – | Anhängerkupplungs-Rückfahrscheinwerfer – falls vorhanden |
| F29 | 20 Ampere Blau | – – | Anhängerkupplungs-Parklichter – falls vorhanden |
| F30 | 30 Amp Pink | – – | Anhängerkupplung |
| F31 | 30 Amp Pink (1500 LD Diesel) | – – | Harnstoffheizungssteuerung – falls vorhanden |
| F32 | – – | – – | Ersatzsicherung |
| F33 | 20 Ampere Blau | – – | Nur Fahrzeug für spezielle Teilnehmer |
| F34 | 30 Amp Pink | – – | Fahrzeugsystem-Schnittstellenmodul Nr. 2 – falls vorhanden |
| F35 | 30 Amp Pink | – – | Schiebedach – falls vorhanden |
| F36 | 30 Amp Pink | – – | Heckentfroster – falls vorhanden |
| F37 | 30 Amp Pink | – – | Cummins Diesel Fuel Heater # 2 – Wenn ausgestattet |
| F38 | 30 Amp Pink | – – | Wechselrichter 115V AC – falls vorhanden |
| F39 | 20 Ampere Blau | – – | Steckdose – Nur spezielle Dienstleistungen |
| F41 | – – | 10 Ampere Rot | Aktiver Grillverschluss – falls vorhanden |
| F42 | – – | 20 Ampere Gelb | Horn |
| F44 | – – | 10 Ampere Rot | Diagnoseport |
| F46 | – – | 10 Ampere Rot | Upfitter – Wenn ausgerüstet |
| F49 | – – | 10 Ampere Rot | Kombiinstrument |
| F50 | – – | 20 Ampere Gelb | Steuermodul für Luftfederung – falls vorhanden |
| F51 | – – | 10 Ampere Rot | Zündknotenmodul / schlüssellose Zündung |
| F52 | – – | 5 Amp Tan | Batteriesensor |
| F53 | – – | 20 Ampere Gelb | Anhängerkupplung – Linkskurve / Ampel |
| F54 | – – | 20 Ampere Gelb | Einstellbare Pedale |
| F56 | – – | 15 Ampere Blau | Zusätzlicher Dieselgehalt – falls vorhanden |
| F57 | – – | 20 Ampere Gelb | Übertragung |
| F58 | – – | 20 Ampere Gelb | Ersatzsicherung |
| F59 | – – | 10 Ampere Rot | SCR-Relais – falls vorhanden |
| F60 | – – | 15 Ampere Blau | Underhood Lampe |
| F61 | – – | 10 Ampere Rot (1500 LD Diesel & Cummins Diesel) | PM-Sensor – falls vorhanden |
| F62 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| F63 | – – | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Cummins Diesel) |
| F64 | – – | 25 Ampere klar | Einspritzdüsen / Antriebsstrang |
| F65 | – – | 10 Ampere Rot | USB-Schnittstelle |
| F66 | – – | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor |
| F67 | – – | 10 Ampere Rot | CD / DVD / Bluetooth Freisprechmodul – falls vorhanden |
| F69 | – – | 15 Ampere Blau | Mod SCR 12V (Cummins Diesel) – Wenn ausgestattet |
| F70 | – – | 30 Amp Grün | Kraftstoffpumpenmotor |
| F71 | – – | 25 Ampere klar | Verstärker |
| F72 | – – | 10 Ampere Rot | PCM – Wenn ausgestattet |
| F73 | – – | 20 Ampere Gelb | Kraftstoffförderpumpe (nur HD) – falls vorhanden |
| F74 | – – | 20 Amp gelb (Gasmotor & 1500 LD Diesel) | Bremsvakuumpumpe Gas / Diesel – falls vorhanden |
| F75 | – – | 10 Ampere Rot | Stellantrieb für Kühlmitteltemperaturventil |
| F76 | – – | 10 Ampere Rot | Antiblockierbremsen / Elektronische Stabilitätskontrolle |
| F77 | – – | 10 Ampere Rot | Antriebsstrang-Steuermodul / Vorderachs-Trennmodul |
| F78 | – – | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung |
| F79 | – – | 15 Ampere Blau | Freigabelichter |
| F80 | – – | 10 Ampere Rot | Universeller Garagentoröffner / Kompass |
| F81 | – – | 20 Ampere Gelb | Anhänger rechts abbiegen / Ampeln |
| F82 | – – | 10 Ampere Rot | Lenksäulensteuermodul / Tempomat |
| F84 | – – | 15 Ampere Blau | Bank / Kombiinstrument wechseln |
| F85 | – – | 10 Ampere Rot | Airbagmodul |
| F86 | – – | 10 Ampere Rot | Airbagmodul |
| F87 | – – | 10 Ampere Rot | Luftfederung – Wenn ausgestattet / Anhängerkupplung / Lenksäulen-Steuermodul |
| F88 | – – | 15 Ampere Blau | Kombiinstrument |
| F90 / F91 | – – | 20 Ampere Gelb | Steckdose (Rücksitze) Vom Kunden wählbar |
| F93 | – – | 20 Ampere Gelb | Feuerzeug |
| F94 | – – | 10 Ampere Rot | Schalt- / Verteilergetriebemodul |
| F95 | – – | 10 Ampere Rot | Rückfahrkamera / Parkassistent |
| F96 | – – | 10 Ampere Rot | Rücksitzheizungsschalter |
| F97 | – – | 25 Ampere klar | Beheizte Sitze hinten und beheiztes Lenkrad – falls vorhanden |
| F98 | – – | 25 Ampere klar | Beheizte Vordersitze – falls vorhanden |
| F99 | – – | 10 Ampere Rot | Klimakontrolle |
| F100 | – – | 10 Ampere Rot | Upfitter – Wenn ausgestattet |
| F101 | – – | 15 Ampere Blau | Elektrochromatischer Spiegel / Smart Fernlicht – Wenn ausgestattet |
| F104 | – – | 20 Ampere Gelb | Steckdosen (Instrumententafel / Mittelkonsole) |
2017, 2018
ad vertisements
Zuordnung von Sicherungen in der PDC (2017, 2018)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F01 | 80 Ampere Schwarz | – – | Rad Fan Control Module – Wenn vorhanden |
| F03 | 60 Amp gelb | – – | Rad Lüfter – falls vorhanden |
| F05 | 40 Amp Grün | – – | Kompressor für Luftfederung – Wenn ausgestattet |
| F06 | 40 Amp Grün | – – | Antiblockierbremse / Elektronische Stabilitätskontrollpumpe |
| F07 | 40 Amp Grün | – – | Anlassermagnet |
| F08 | 20 Ampere Blau (1500 LD / Cummins Diesel) | – – | Emissionen Diesel – Wenn ausgestattet |
| F09 | 40 Amp Green (Special Services Fahrzeug & Cummins Diesel) | – – | Diesel-Kraftstoffheizung – falls vorhanden |
| F10 | 40 Amp Grün | – – | Karosserie-Controller / Außenbeleuchtung # 2 |
| F10 | 50 Ampere Rot | – – | Karosserie-Controller / Außenbeleuchtung Nr. 2 – Wenn mit Stopp / Start ausgestattet |
| F11 | 30 Amp Pink | – – | Integriertes Anhängerbremsmodul – Wenn ausgestattet |
| F12 | 40 Amp Grün | – – | Body Controller # 3 / Power Locks |
| F13 | 40 Amp Grün | – – | Gebläsemotor |
| F14 | 40 Amp Grün | – – | Karosserie-Controller Nr. 4 / Innenbeleuchtung |
| F 16 | 30 Amp Pink | – – | Smart Bar – Wenn ausgestattet |
| F19 | 20 Ampere Blau (1500 LD Diesel) 30 Ampere Rosa (Cummins Diesel) |
– – | SCR – Wenn ausgestattet |
| F20 | 30 Amp Pink | – – | Beifahrertürmodul |
| F21 | 30 Amp Pink | – – | Antriebsstrang-Steuermodul |
| F22 | 20 Amp Blau 30 Amp Pink (Cummins Diesel) |
– – | Motorsteuerungsmodul |
| F23 | 30 Amp Pink | – – | Karosserie-Controller Nr. 1 / Innenbeleuchtung |
| F24 | 30 Amp Pink | – – | Fahrertürmodul |
| F25 | 30 Amp Pink | – – | Frontscheibenwischer |
| F26 | 30 Amp Pink | – – | Antiblockierbremsen / Stabilitätskontrollmodul / Ventile |
| F28 | 20 Ampere Blau | – – | Anhängerkupplungs-Rückfahrscheinwerfer – falls vorhanden |
| F29 | 20 Ampere Blau | – – | Anhängerkupplungs-Parklichter – falls vorhanden |
| F30 | 30 Amp Pink | – – | Anhängerkupplung |
| F31 | 30 Amp Pink (1500 LD Diesel) | – – | Harnstoffheizungssteuerung – falls vorhanden |
| F32 | – – | – – | Ersatzsicherung |
| F33 | 20 Ampere Blau | – – | Nur Spezialfahrzeuge |
| F34 | 30 Amp Pink | – – | Fahrzeugsystem-Schnittstellenmodul Nr. 2 – Wenn ausgestattet |
| F35 | 30 Amp Pink | – – | Schiebedach – falls vorhanden |
| F36 | 30 Amp Pink | – – | Heckentfroster – falls vorhanden |
| F37 | 30 Amp Pink | – – | Cummins Diesel Fuel Heater # 2 – Wenn ausgestattet |
| F38 | 30 Amp Pink | – – | Wechselrichter 115V AC – falls vorhanden |
| F39 | 20 Ampere Blau | – – | Steckdose – Nur spezielle Dienstleistungen |
| F41 | – – | 10 Ampere Rot | Aktiver Grillverschluss – falls vorhanden |
| F42 | – – | 20 Ampere Gelb | Horn |
| F44 | – – | 10 Ampere Rot | Diagnoseport |
| F46 | – – | 10 Ampere Rot | Upfitter – Wenn ausgerüstet |
| F49 | – – | 10 Ampere Rot | Kombiinstrument (außer Flottenfahrzeuge) |
| F50 | – – | 20 Ampere Gelb | Luftfederungs-Steuermodul – Wenn ausgestattet |
| F51 | – – | 10 Ampere Rot | Zündknotenmodul / schlüssellose Zündung (Kombiinstrument – Nur Flottenfahrzeuge) |
| F52 | – – | 5 Amp Tan | Batteriesensor |
| F53 | – – | 20 Ampere Gelb | Anhängerkupplung – Linkskurve / Ampel |
| F54 | – – | 20 Ampere Gelb | Einstellbare Pedale |
| F56 | – – | 15 Ampere Blau | Zusätzlicher Dieselgehalt – falls vorhanden |
| F57 | – – | 20 Ampere Gelb | Übertragung |
| F58 | – – | 20 Ampere Gelb | Ersatzsicherung |
| F59 | – – | 10 Ampere Rot | SCR-Relais – falls vorhanden |
| F60 | – – | 15 Ampere Blau | Underhood Lampe |
| F61 | – – | 10 Ampere Rot (1500 LD Diesel & Cummins Diesel) | PM-Sensor – falls vorhanden |
| F62 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| F63 | – – | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Cummins Diesel) |
| F64 | – – | 25 Ampere klar | Einspritzdüsen / Antriebsstrang |
| F65 | – – | – – | Ersatzsicherung |
| F66 | – – | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor |
| F67 | – – | 10 Ampere Rot | CD / DVD / Bluetooth Freisprechmodul – Wenn vorhanden |
| F69 | – – | 15 Ampere Blau | Mod SCR 12V (Cummins Diesel) – Wenn ausgestattet |
| F70 | – – | 30 Amp Grün | Kraftstoffpumpenmotor |
| F71 | – – | 25 Ampere klar | Verstärker |
| F72 | – – | 10 Ampere Rot | PCM – Wenn ausgestattet |
| F73 | – – | 20 Ampere Gelb | Kraftstoffförderpumpe (nur HD) – Wenn vorhanden |
| F74 | – – | 20 Amp gelb (Gasmotor & 1500 LD Diesel) | Bremsvakuumpumpe Gas / Diesel – Wenn ausgestattet |
| F75 | – – | 10 Ampere Rot | Stellantrieb für Kühlmitteltemperaturventil |
| F76 | – – | 10 Ampere Rot | Antiblockierbremsen / Elektronische Stabilitätskontrolle |
| F77 | – – | 10 Ampere Rot | Antriebsstrang-Steuermodul / Vorderachs-Trennmodul |
| F78 | – – | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung |
| F79 | – – | 15 Ampere Blau | Freigabelichter |
| F80 | – – | 10 Ampere Rot | Universeller Garagentoröffner / Kompass |
| F81 | – – | 20 Ampere Gelb | Anhänger rechts abbiegen / Ampeln |
| F82 | – – | 10 Ampere Rot | Lenksäulensteuermodul / Tempomat |
| F84 | – – | 15 Ampere Blau | Bank / Kombiinstrument wechseln |
| F85 | – – | 10 Ampere Rot | Airbagmodul |
| F86 | – – | 10 Ampere Rot | Airbagmodul |
| F87 | – – | 10 Ampere Rot | Luftfederung – Wenn ausgestattet / Anhängerkupplung / Lenksäulen-Steuermodul |
| F88 | – – | 15 Ampere Blau | Kombiinstrument |
| F90 / F91 | – – | 20 Ampere Gelb | Steckdose (Rücksitze) Kunde wählbar |
| F93 | – – | 20 Ampere Gelb | Feuerzeug |
| F94 | – – | 10 Ampere Rot | Schalt- / Verteilergetriebemodul |
| F95 | – – | 10 Ampere Rot | Rückfahrkamera / Parkassistent |
| F96 | – – | 10 Ampere Rot | Rücksitzheizungsschalter |
| F97 | – – | 25 Ampere klar | Beheizte Sitze hinten und beheiztes Lenkrad – falls vorhanden |
| F98 | – – | 25 Ampere klar | Beheizte Vordersitze – falls vorhanden |
| F99 | – – | 10 Ampere Rot | Klimakontrolle |
| F100 | – – | 10 Ampere Rot | Upfitter – Wenn ausgestattet |
| F101 | – – | 15 Ampere Blau | Elektrochromatischer Spiegel / intelligentes Fernlicht – falls vorhanden |
| F104 | – – | 20 Ampere Gelb | Steckdosen (Instrumententafel / Mittelkonsole) |
