Sicherungslayout Dodge Grand Caravan 2008-2010
Sicherungen des Zigarettenanzünders (Steckdose) im Dodge Grand Caravan sind die Sicherungen M7 und M36 im Sicherungskasten des Motorraums.
Position des Sicherungskastens
Das integrierte Leistungsmodul (IPM) befindet sich im Motorraum in der Nähe der Batterie.
Ein Etikett, das jede Komponente kennzeichnet, kann auf die Innenseite der Abdeckung gedruckt oder geprägt werden.

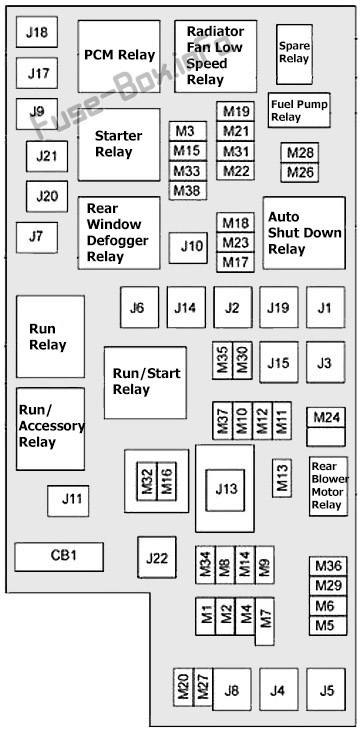

Sicherungskastendiagramme
ad vertisements
2008
Zuweisung von Sicherungen im IPM (2008)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | 40 Amp Grün | – – | Power Klappsitz |
| J2 | 30 Amp Pink | – – | Power-Heckklappenmodul |
| J3 | 40 Amp Grün | – – | Heckklappenmodul (RR-Türknoten) |
| J4 | 25 Ampere natürlich | – – | Fahrertürknoten |
| J5 | 25 Ampere natürlich | – – | Beifahrertürknoten |
| J6 | 40 Amp Grün | – – | Antiblockiersystem (ABS) Pumpe / ESP |
| J7 | 30 Amp Pink | – – | ABS-Ventil (Antiblockiersystem) |
| J8 | 40 Amp Grün | – – | Power Memory Seat (falls vorhanden) |
| J9 | 40 Amp Grün | – – | PZEV Motor / Flex Fuel |
| J10 | 30 Amp Pink | – – | Scheinwerferwaschrelais / manuelles Abstimmventil |
| J11 | 30 Amp Pink | – – | Power Schiebetürmodul |
| J13 | 60 Amp gelb | – – | Zündung aus Zug (10D) – Haupt |
| J14 | 40 Amp Grün | – – | Heckscheiben-Defogger |
| J15 | 30 Amp Pink | – – | Gebläse hinten |
| J17 | 40 Amp Grün | – – | Anlassermagnet |
| J18 | 20 Ampere Gelb | – – | Transm Range des Antriebsstrang-Steuermoduls (PCM) |
| J19 | 60 Amp gelb | – – | Kühlerlüfter |
| J20 | 30 Amp Pink | – – | Frontwischer LO / H1 |
| J21 | 20 Ampere Gelb | – – | Unterlegscheibe vorne / hinten |
| J22 | 25 Ampere natürlich | – – | Schiebedachmodul |
| M1 | – – | 15 Ampere Blau | Zentrales hoch montiertes Bremslicht (CHMSL) / Bremsschalter |
| M2 | – – | 20 Ampere Gelb | Anhängerbeleuchtung |
| M3 | – – | 20 Ampere Gelb | – – |
| M4 | – – | 10 Ampere Rot | Trailer Tow |
| M5 | – – | 25 Ampere natürlich | Wandler |
| M6 | – – | 20 Ampere Gelb | – – |
| M7 | – – | 20 Ampere Gelb | Steckdose Nr. 2 (BATT / ACC SELECT) |
| M8 | – – | 20 Ampere Gelb | Beheizter Vordersitz (falls vorhanden) |
| M9 | – – | 20 Ampere Gelb | Beheizter Rücksitz (falls vorhanden) |
| M10 | 20 Ampere Gelb | Zündung aus Zug – Fahrzeugunterhaltungssystem (IOD-VES). Digitaler Satelliten-Audioempfänger (SOARS). DVD. Freisprechmodul (HFM). Universeller Garagentoröffner (UGDO), Waschtischlampe (VANITY LP) | |
| M11 | _ | 10 Ampere Rot | (Zündung aus Zug) IOD-HVAC / ATC, MW SENSR, Unterlichtlampe (UH LMP) |
| M12 | – – | 30 Amp Grün | Verstärker (AMP) |
| M13 | 20 Ampere Gelb | Zündung aus Zugkabinenfachknoten (IOD-CCN). Drahtloses Steuermodul (WCM). SIRENE. Taktmodul (CLK MOD), Multifunktionsschalter (MULTIFCTN SW) | |
| M14 | – – | 20 Ampere Gelb | Trailer Tow (nur Export) |
| M15 | 20 Ampere Gelb | COL MOD. IR SNS. Heizungslüftung. Klimaanlage / Automatische Temperaturregelung (HVAC / ATC). Rückspiegel (RR VVV MIR). Kabinenfachknoten (CCN). Verteilergetriebeschalter (T-CASE SW). RUN / ST. Multifunktions-Steuerschalter (MULTIFTCN SW). Reifendruckkontrolle (TPM). Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren | |
| M16 | 10 Ampere Rot | Insassenrückhaltesystem / Insassenklassifizierungsmodul (ORC / OCM) | |
| M17 | – – | 15 Ampere Blau | Linkes Heck / Lizenz / Parkleuchte (LT-TAIL / LIC / PRK LMP) |
| M18 | – – | 15 Ampere Blau | Rechte Heck- / Park- / Lauflampe (RT-TA1L / PRK / RUN LMP) |
| M19 | – – | 25 Ampere natürlich | Automatisches Herunterfahren (ASD Nr. 1 und Nr. 2) |
| M20 | 15 Ampere Blau | Innenbeleuchtung des Kabinenfachknotens (CCN INT LIGHT). Bank wechseln (SW BANK). Lenksteuermodul (SCM) | |
| M21 | – – | 20 Ampere Gelb | Automatisches Herunterfahren (ASD # 3) |
| M22 | – – | 10 Ampere Rot | Rechtes Horn (RT HORN (HI / LOW) |
| M23 | – – | 10 Ampere Rot | Linkes Horn (LT HORN (Hl / LOVV) |
| M24 | – – | 25 Ampere natürlich | Heckwischer (HINTERER WISCHER) |
| M25 | 20 Ampere Gelb | Kraftstoffpumpe (KRAFTSTOFFPUMPE). Diesel-Hebepumpe (DSL LIFT PUMP) – Nur für den Export | |
| M26 | 10 Ampere Rot | Leistungsspiegelschalter (PWR MIRR SW). Treiberfensterschalter (DRVR WIND SW) | |
| M27 | 10 Ampere Rot | Zündschalter (IGN SW). Fenstermodul (WIN MOD) | |
| M28 | 10 Ampere Rot | Next Generation Controller (NGC). Getriebevorschub (TRANS FEED). J1962 | |
| M29 | – – | 10 Ampere Rot | Insassenklassifizierungsmodul (OCM) |
| M30 | 15 Ampere Blau | Heckwischermodul (RR WIPER MOD), Power Folding Mirror (PWR FOLD MIR) | |
| M31 | – – | 20 Ampere Gelb | Rückfahrleuchten (B / U-LAMPEN |
| M32 | 10 Ampere Rot | Insassenrückhaltesystem (ORC), TT EUROPE | |
| M33 | 10 Ampere Rot | Next Generation Controller (NGC). Global Power-Train Engine Controller (GPEC) | |
| M34 | 10 Ampere Rot | Parkassistent (PRK ASST). Heizungslüftung. Klimaanlagenmodul (HVAC MOD). Scheinwerferwäsche (HDLP WASH). Kompass (COM-PAS) | |
| M35 | – – | 10 Ampere Rot | Beheizte Spiegel |
| M36 | – – | 20 Ampere Gelb | Steckdose Nr. 3 (BATT) |
| M37 | 10 Ampere Rot | Antiblockiersystem (ABS). Elektronisches Stabilitätsprogramm (ESP). Bremslichtschalter (STP LP SW). Kraftstoffpumpe Rly Hi Control | |
| M38 | – – | 25 Ampere natürlich | Motoren sperren / entriegeln (MTRS SPERREN / ENTSPERREN) |
Die beheizten Spiegel, die untere Steckdose der Instrumententafel und die abnehmbare Bodenkonsole sind in der vorderen Position mit selbstrückstellenden Sicherungen abgesichert, die nur von einem autorisierten Händler gewartet werden können. Die elektrischen Sitze werden durch einen 30-Ampere-Leistungsschalter unter dem Fahrersitz abgesichert. Die elektrischen Fensterheber sind durch einen 25-Ampere-Leistungsschalter abgesichert, der sich unter der Instrumententafel in der Nähe der Lenksäule befindet. Wenn diese Systeme vorübergehend oder dauerhaft verloren gehen, wenden Sie sich an Ihren autorisierten Händler.
2009
ad vertisements
Zuweisung von Sicherungen im IPM (2009)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | 40 Amp Grün | – – | Power Klappsitz |
| J2 | 30 Amp Pink | – – | Power-Heckklappenmodul |
| J3 | 30 Amp Pink | – – | Heckklappenmodul (RR-Türknoten) |
| J4 | 25 Ampere natürlich | – – | Fahrertürknoten |
| J5 | 25 Ampere natürlich | – – | Beifahrertürknoten |
| J6 | 40 Amp Grün | – – | Antiblockiersystem (ABS) Pumpe / ESP |
| J7 | 30 Amp Pink | – – | ABS-Ventil (Anti-Blockier-Bremssystem) / ESP |
| J8 | 40 Amp Grün | – – | Power Memory Seat (falls vorhanden) |
| J9 | 40 Amp Grün | – – | PZEV Motor / Flex Fuel |
| J10 | 30 Amp Pink | – – | Scheinwerferwaschrelais / Verteiler-Abstimmventil |
| J11 | 30 Amp Pink | – – | Power Schiebetürmodul / Thatchum Relay Lock Feed |
| J13 | 60 Amp gelb | – – | Zündung aus Zug (IOD) – Haupt |
| J14 | 40 Amp Grün | – – | Heckscheiben-Defogger |
| J15 | 30 Amp Pink | – – | Gebläse hinten |
| J17 | 40 Amp Grün | – – | Anlassermagnet |
| J18 | 20 Ampere Blau | – – | Transm Range des Antriebsstrang-Steuermoduls (PCM) |
| J19 | 60 Amp gelb | – – | Kühlerlüfter |
| J20 | 30 Amp Pink | – – | Frontwischer LO / HI |
| J21 | 20 Ampere Blau | – – | Unterlegscheibe vorne / hinten |
| J22 | 25 Ampere natürlich | – – | Schiebedachmodul |
| M1 | – – | 15 Ampere Blau | Zentrales hoch montiertes Bremslicht (CHMSL) / Bremsschalter |
| M2 | – – | – – | – – |
| M3 | – – | 20 Ampere Gelb | Ersatzsicherung |
| M4 | – – | 10 Ampere Rot | Trailer Tow |
| M5 | – – | 25 Ampere natürlich | Wandler |
| M6 | – – | 20 Ampere Gelb | Steckdose Nr. 1 (ACC), Regensensor |
| M7 | – – | 20 Ampere Gelb | Steckdose Nr. 2 (BATT / ACC SELECT) |
| M8 | – – | 20 Ampere Gelb | Beheizter Vordersitz (falls vorhanden) |
| M9 | – – | 20 Ampere Gelb | Beheizter Rücksitz (falls vorhanden) |
| M10 | – – | 15 Ampere Blau | Ignition Off Draw – Fahrzeugunterhaltungssystem (IOD-VES), digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprechmodul (HFM), universeller Garagentoröffner (UGDO), Waschtischlampe (VANITY LP), Streaming-Videomodul |
| M11 | – – | 10 Ampere Rot | (Zündung aus Zug) IOD-HVAC / ATC |
| M12 | – – | 30 Amp Grün | Verstärker (AMP) / Radio |
| M13 | – – | 20 Ampere Gelb | Zündung aus Zug – Kabinenraumknoten (IOD-CCN), SIRENE, Taktmodul (CLK MOD), Multifunktionssteuerschalter (MULTIFCTN SW) / ITM |
| M14 | – – | 20 Ampere Gelb | Ersatzsicherung |
| M15 | – – | 20 Ampere Gelb | Rückspiegel (RR VW MIR), Kabinenraumknoten (CCN), Multifunktionsschalter (MULTIFTCN SW), Reifendruckkontrolle (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren, Schalthebel (Assy-Shifter) Hall-Effekt), akustische Rauschunterdrückung (ANC) |
| M16 | – – | 10 Ampere Rot | Insassenrückhaltesystem / Insassenklassifizierungsmodul (ORC / OCM) |
| Ml 7 | – – | 15 Ampere Blau | Linkes Heck / Lizenz / Parkleuchte (LT-TAIL / LIC / PRK LMP), Lauflichter |
| M18 | – – | 15 Ampere Blau | Rechte Heck- / Park- / Lauflampe (RT-TAIL / PRK / RUN LMP) |
| M19 | – – | 25 Ampere natürlich | Automatisches Herunterfahren (ASD Nr. 1 und Nr. 2) |
| M20 | – – | 15 Ampere Blau | Innenbeleuchtung des Kabinenfachknotens (CCN INT LIGHT), Schalterbank (SW BANK), Lenksteuermodul (SCM), Lenkradschalter |
| M21 | – – | 20 Ampere Gelb | Automatisches Herunterfahren (ASD # 3) |
| M22 | – – | 10 Ampere Rot | Rechtes Horn (RT HORN (HI / LOW) |
| M23 | – – | 10 Ampere Rot | Linkes Horn (LT HORN (HI / LOW) |
| M24 | – – | 25 Ampere natürlich | Heckwischer (HINTERER WISCHER) |
| M25 | – – | 20 Ampere Gelb | Kraftstoffpumpe (KRAFTSTOFFPUMPE), Diesel-Hebepumpe (DSL LIFT PUMP) – Nur Export |
| M26 | – – | 10 Ampere Rot | Leistungsspiegelschalter (PYVR MIRR SW), Treiberfensterschalter (DRVR WIND SW) |
| M27 | – – | 10 Ampere Rot | Zündschalter (IGN SW), Fenstermodul (WIN MOD), PEM, Lenksäulenverriegelung |
| M28 | – – | 10 Ampere Rot | Controller der nächsten Generation (NGC), PCM, Übertragungsspeisung (TRANS FEED), TCM |
| M29 | – – | 10 Ampere Rot | Insassenklassifizierungsmodul (OCM) |
| M30 | – – | 15 Ampere Blau | Heckwischermodul (RR WIPER MOD), Power Folding Mirror (PWR FOLD MIR), J1962 Diagnosevorschub |
| M31 | – – | 20 Ampere Gelb | Rückfahrleuchten (B / U-LAMPEN) |
| M32 | – – | 10 Ampere Rot | Insassenrückhaltesystem (ORC), TT EUROPE |
| M33 | – – | 10 Ampere Rot | Next Generation Controller (NGC), Global Powertrain Engine Controller (GPEC), TCM |
| M34 | – – | 10 Ampere Rot | Parkassistent (PRK ASST), Heizungslüftung, Klimaanlage (HVAC MOD), Scheinwerferwäsche (HDLP WASH), Kompass (COMPAS), IR-Sensor, Rückfahrkamera, Lampentür FT Drv / Pass, Lampentaschenlampe, AHLM, Relais Diesel Kabinenheizung, Rad Fan Diesel |
| M35 | – – | 10 Ampere Rot | Beheizte Spiegel |
| M36 | – – | 20 Ampere Gelb | Steckdose Nr. 3 (BATT) |
| M37 | – – | 10 Ampere Rot | Antiblockiersystem (ABS), elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpen-Rly-Hi-Steuerung |
| M38 | – – | 25 Ampere natürlich | Türverriegelungs- / Entriegelungsmotoren (LOCK / UNLOCK MTRS), Heckklappenverriegelungs- / Entriegelungsmotoren |
Die beheizten Spiegel, die untere Steckdose der Instrumententafel und die abnehmbare Bodenkonsole sind in der vorderen Position mit selbstrückstellenden Sicherungen abgesichert, die nur von einem autorisierten Händler gewartet werden können. Die elektrischen Sitze werden durch einen 30-Ampere-Leistungsschalter unter dem Fahrersitz abgesichert. Die elektrischen Fensterheber werden durch einen 25-Ampere-Leistungsschalter abgesichert, der sich unter der Instrumententafel in der Nähe der Lenksäule befindet. Wenn diese Systeme vorübergehend oder dauerhaft verloren gehen, wenden Sie sich an Ihren autorisierten Händler.
2010
ad vertisements
Zuweisung von Sicherungen im IPM (2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | 40 Amp Grün | – – | Power Klappsitz |
| J2 | 30 Amp Pink | – – | Power-Heckklappenmodul |
| J3 | 30 Amp Pink | – – | Heckklappenmodul (RR-Türknoten) |
| J4 | 25 Ampere natürlich | – – | Fahrertürknoten |
| J5 | 25 Ampere natürlich | – – | Beifahrertürknoten |
| J6 | 40 Amp Grün | Antiblockierpumpe / Stabilitätskontrollsystem | |
| J7 | 30 Amp Pink | Antiblockierbremse Ventil / Stabilitätskontrollsystem | |
| J8 | 40 Amp Grün | – – | Power Memory Seat – Wenn vorhanden |
| J9 | 40 Amp Grün | Teilweise emissionsfreie Fahrzeuge Fahrzeugmotor / Flex Fuel | |
| J10 | 30 Amp Pink | Scheinwerferwaschrelais / Verteiler-Abstimmventil | |
| J11 | 30 Amp Pink | Stromschiebetürmodul / Diebstahlsicherungsrelais-Verriegelungsvorschub | |
| J13 | 60 Amp gelb | – – | Zündung aus Zug (IOD) – Haupt |
| J14 | 40 Amp Grün | – – | Heckscheiben-Defogger |
| J15 | 30 Amp Pink | – – | Gebläse hinten |
| J17 | 40 Amp Grün | – – | Anlassermagnet |
| J18 | 20 Ampere Blau | Trans Range Range des Antriebsstrang-Steuermoduls | |
| J19 | 60 Amp gelb | – – | Kühlerlüfter |
| J20 | 30 Amp Pink | – – | Frontwischer LO / HI |
| J21 | 20 Ampere Blau | – – | Unterlegscheibe vorne / hinten |
| J22 | 25 Ampere natürlich | – – | Schiebedachmodul |
| M1 | – – | 15 Ampere Blau | Bremsleuchte / Bremsschalter hinten hinten |
| M2 | – – | – – | – – |
| M3 | – – | 20 Ampere Gelb | Ersatzsicherung |
| M4 | – – | 10 Ampere Rot | Trailer Tow |
| M5 | – – | 25 Ampere natürlich | Wandler |
| M6 | – – | 20 Ampere Gelb | Steckdose Nr. 1 (ACC), Regensensor |
| M7 | 20 Ampere Gelb | Steckdose Nr. 2 (BAIT / ACC SELECT) | |
| M8 | – – | 20 Ampere Gelb | Beheizter Vordersitz – falls vorhanden |
| M9 | – – | 20 Ampere Gelb | Beheizter Rücksitz – falls vorhanden |
| M10 | 15 Ampere Blau | Ignition Off Draw – Videosystem, Satellitenradio, DVD, Freisprechmodul, Universalgarage E) oder Öffner, Waschtischlampe, Streaming-Videomodul | |
| M11 | 10 Ampere Rot | Zündung aus Zug – Klimatisierungssystem | |
| M12 | – – | 30 Amp Grün | Verstärker (AMP) / Radio |
| M13 | 20 Ampere Gelb | Zündung aus Zug – Kombiinstrument, Sirene, Uhrmodul, Multifunktionssteuerschalter / ITM | |
| M14 | – – | 20 Ampere Gelb | Ersatzsicherung |
| M15 | 20 Ampere Gelb | Rückspiegel, Kombiinstrument, Multifunktionsschalter, Reifendruckkontrolle, Glühkerzenmodul – Nur Diesel exportieren, Schalthebel (Hall-Effekt), akustische Geräuschunterdrückung | |
| M16 | 10 Ampere Rot | Airbagmodul / Insassenklassifizierungsmodul | |
| M17 | 15 Ampere Blau | Linkes Heck / Lizenz / Parkleuchte, Lauflichter | |
| M18 | – – | 15 Ampere Blau | Rechter Heck- / Park- / Lauflampe |
| M19 | – – | 25 Ampere natürlich | Automatisches Herunterfahren Nr. 1 und Nr. 2 |
| M20 | 15 Ampere Blau | Innenbeleuchtung des Kombiinstruments, Schalterbank, Lenksäulenmodul, Lenkradschalter | |
| M21 | – – | 20 Ampere Gelb | Automatisches Herunterfahren # 3 |
| M22 | – – | 10 Ampere Rot | Rechtes Horn (HI / LOW) |
| M23 | – – | 10 Ampere Rot | Linkes Horn (HI / LOW) |
| M24 | – – | 25 Ampere natürlich | Heckscheibenwischer |
| M25 | 20 Ampere Gelb | Kraftstoffpumpe, Diesel-Hebepumpe – nur für den Export | |
| M26 | 10 Ampere Rot | Netzspiegelschalter, Treiberfensterschalter | |
| M27 | 10 Ampere Rot | Zündschalter, drahtloses Steuermodul, schlüsselloses Zugangsmodul, Lenksäulenschloss | |
| M28 | 10 Ampere Rot | Antriebsstrang-Steuermodul, Getriebevorschub, Getriebesteuerungsmodul | |
| M29 | – – | 10 Ampere Rot | Insassenklassifizierungsmodul |
| M30 | 15 Ampere Blau | Heckwischermodul, Power Folding Mirror, J1962 Diagnostic Feed | |
| M31 | – – | 20 Ampere Gelb | Rückfahrscheinwerfer |
| M32 | – – | 10 Ampere Rot | Airbagmodul, TT EUROPE |
| M33 | 10 Ampere Rot | Antriebsstrang-Steuermodul, Getriebesteuerungsmodul | |
| M34 | 10 Ampere Rot | Parkassistent, Modul für Heizungsklimatisierungssystem, Scheinwerferwäsche, Kompass, IR-Sensor, Rückfahrkamera, Lampentür FT Drv / Pass, Lampentaschenlampe, AHLM, Relais-Diesel-Kabinenheizung, Rad Fan Diesel | |
| M35 | – – | 10 Ampere Rot | Beheizte Spiegel |
| M36 | – – | 20 Ampere Gelb | Steckdose Nr. 3 |
| M37 | 10 Ampere Rot | Antiblockierbremsen, Stabilitätskontrollsystem, Bremslichtschalter, Kraftstoffpumpen-Rly-Hi-Steuerung | |
| M38 | 25 Ampere natürlich | Türverriegelungs- / Entriegelungsmotoren, Heckklappenverriegelungs- / Entriegelungsmotoren |
Die beheizten Spiegel, die untere Steckdose der Instrumententafel und die abnehmbare Bodenkonsole sind in der vorderen Position mit selbstrückstellenden Sicherungen abgesichert, die nur von einem autorisierten Händler gewartet werden können. Die elektrischen Sitze werden durch einen 30-Ampere-Leistungsschalter unter dem Fahrersitz abgesichert. Die elektrischen Fensterheber werden durch einen 25-Ampere-Leistungsschalter abgesichert, der sich unter der Instrumententafel in der Nähe der Lenksäule befindet. Wenn diese Systeme vorübergehend oder dauerhaft verloren gehen, wenden Sie sich an Ihren autorisierten Händler.
